МАШИНА ТЕРМИЧЕСКОЙ И ПЛАЗМЕННОЙ РЕЗКИ ЛИСТА
07 февраля 2025 Автор: Светлана Сюй
Моб. телефон: +86–1380 641 3610, Email: svetlanaxu@mail.ru
Применение:

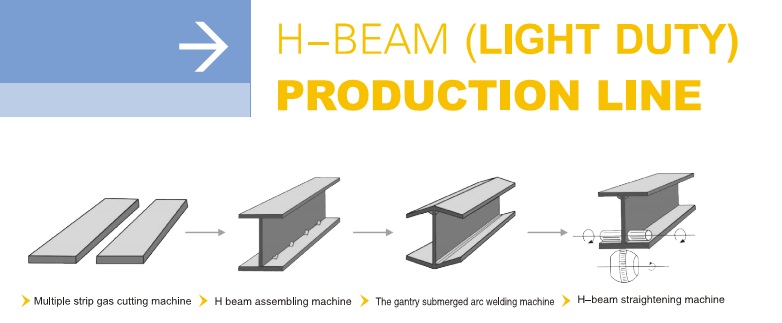

Данное оборудование является прецизионным автоматизированным комплексом раскроя листового металла с любой формой для промышленного использования в области производства металлоконструкций, машиностроении, где оборудованию необходимо выдерживать высокие производственные нагрузки и работать в круглосуточном режиме.
Эта модель учитывает все пожелания потребителей, эксплуатирующих подобные машины.
Структуры и особенности:
1.Этот станок состоит из портальной рамы, основной и вспомогательной продольной направляющей.
2. Как приводной конец, так и балка имеют сварную конструкцию из коробчатой балки, напряжение было ослаблено.
3. Передача основной продольной балки осуществляется с использованием японской системы сервопривода переменного тока и редуктора передачи через зубчатую рейку.
4. Продольная направляющая закреплена нажимной задней панелью и соединительной втулкой, все из которых изготовлены из высокопрочных орбит, все контактные поверхности орбиты тщательно обработаны, а на внешней стороне направляющей установлена точная шлифовальная рама.

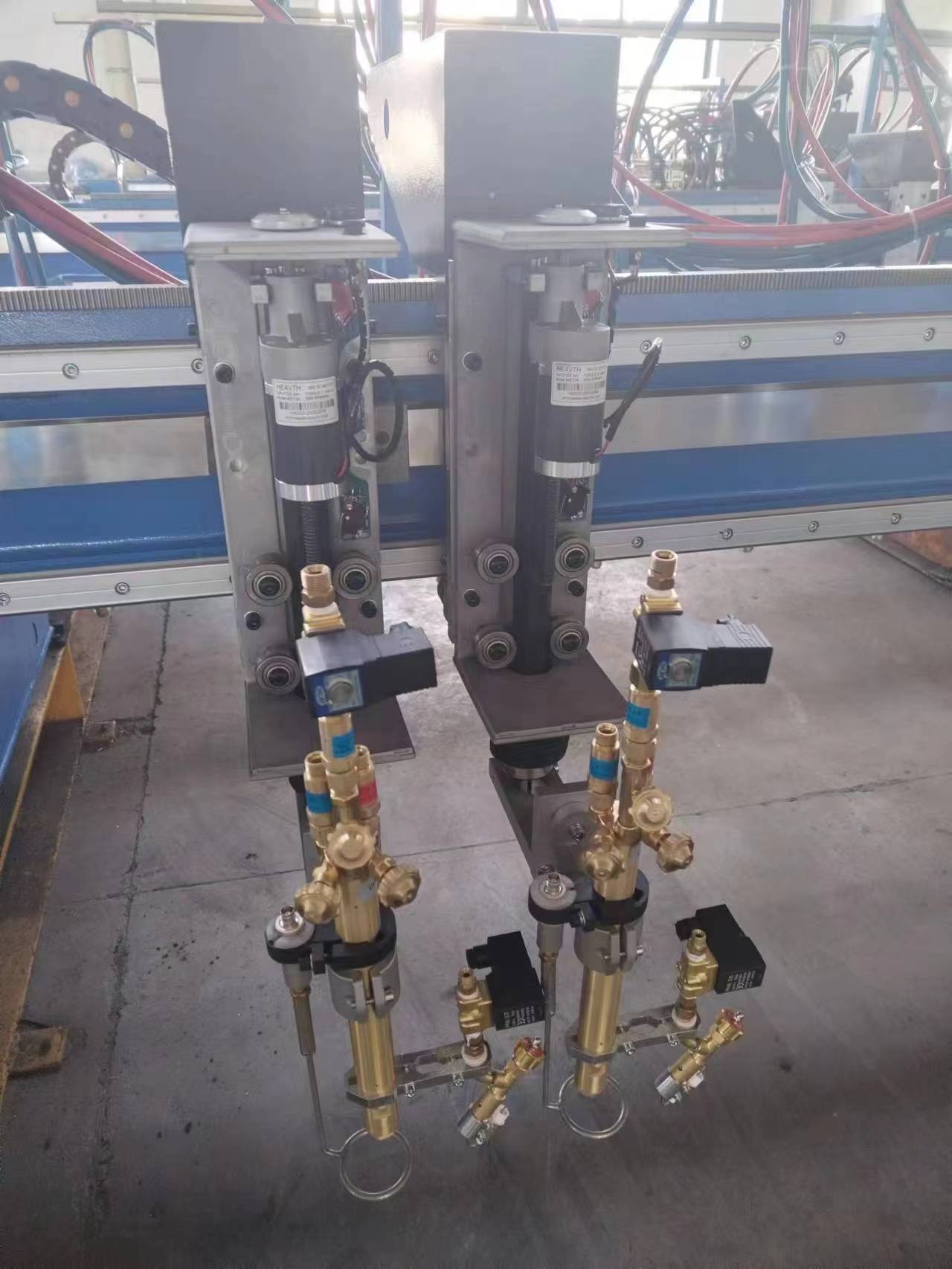

5. Резак автоматического зажигания также управляется японским редуктором SHIMPO с сервомотором переменного тока, который затем передается зубчатой рейкой.

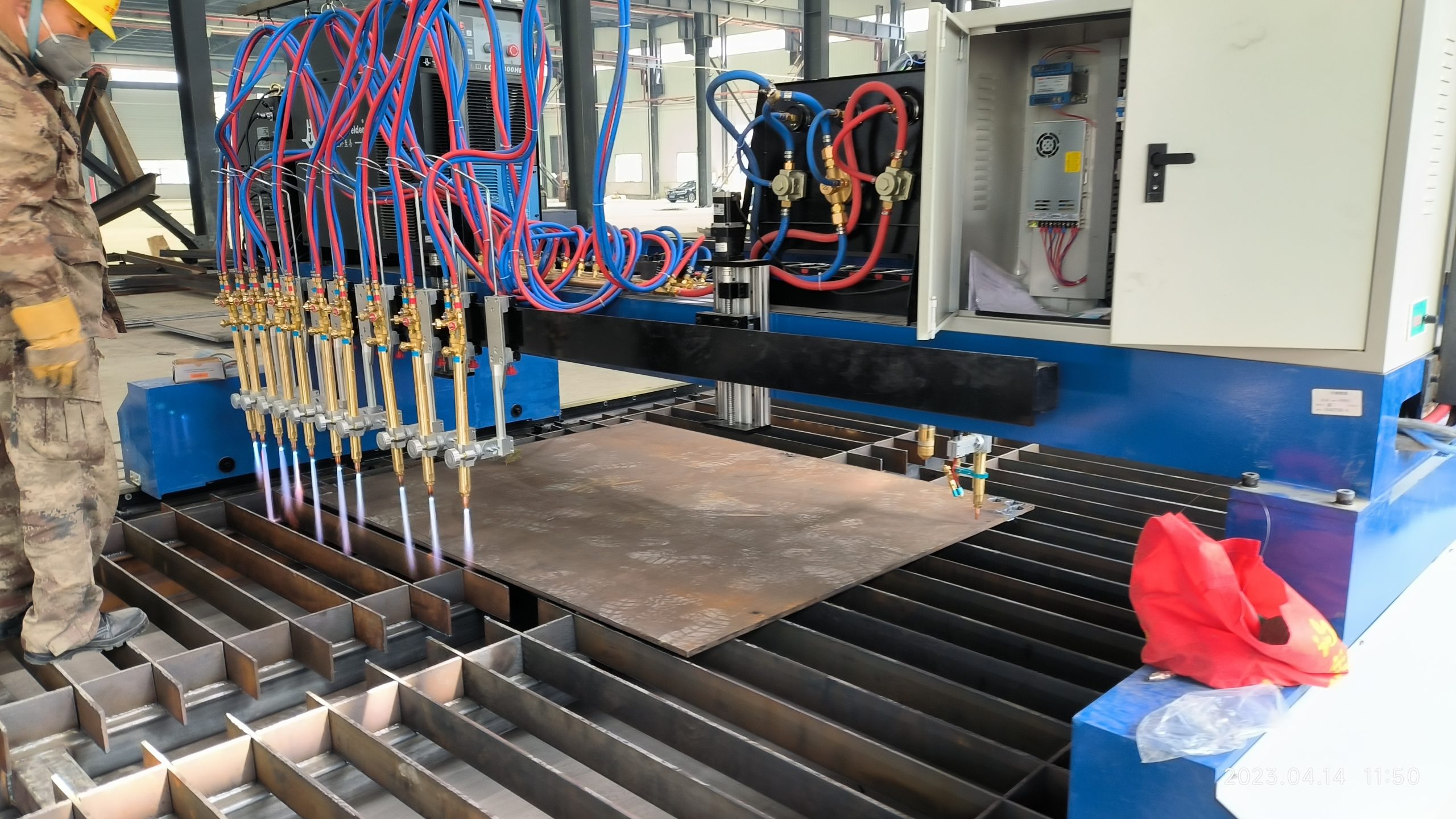

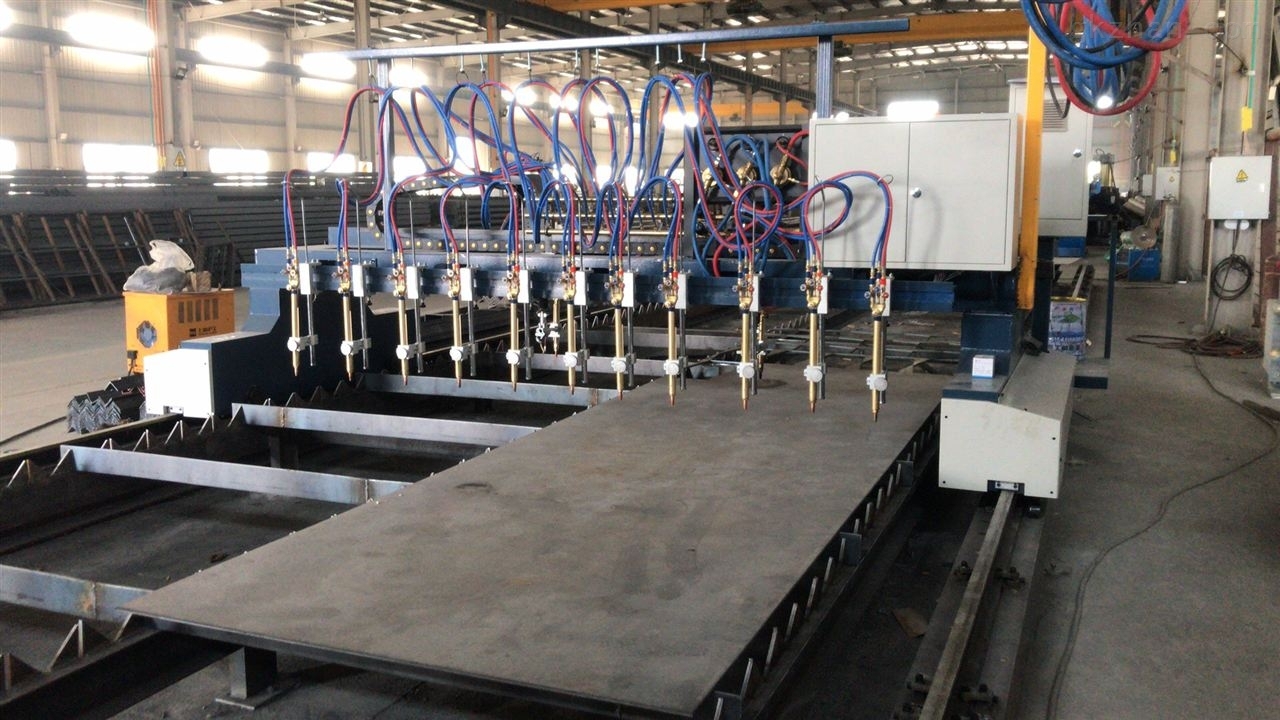

6.9шт. газовые вертикальные резаки используются для разрезания листов на полосы и их закрепления.
7. Один газовый и один плазменный резак могут быть разрезаны в любой форме под программируемым контролем CNC.
8. Система автоматического контроля высоты газового фигурного резака работает как в автоматическом, так и в ручном режиме. Обладает оптимальной конструкцией с высокой точностью позиционирования, точность регулирования составляет + 1.0 мм.
9. Газ подается либо из газопровода либо из баллонов, собранных на рампе (комплектуется рампами по 5 баллонов). По порталу газовые шланги расположены на подвесах.
10. Электрическая часть управления станком с ЧПУ состоит из ЧПУ, электрических и сервоприводов; Система имеет модульную структуру; Система ЧПУ применяет SF2300 в Китае или FAGOR в Испании.
11.
Technical parameters/ Технические параметры:
| Model/Модель | CNC/GDZ—4000 | CNC/GDZ—10000 |
| Cross beam (mm)/Поперечная балка(мм) | 4000 | 10000 |
| Effective cutting width of burner (mm)/
Эффективная ширина резания горелкой(мм) |
3200 | 9200 |
| Rail length (mm)/Длина рельсов(мм) | 15000 | |
| Effective cutting length (mm)/Эффективная длина реза(мм) | 12500 | |
| Torch lift stroke(mm)/ Подъём резаки(мм) | 170 | |
| Cutting speed (mm/min)/Скорость резания(мм/ мин) | 100-1000 | |
| Return speed (mm/min)/Скорость возврата(мм / мин) | 4000 | |
| Horizontal cutting torch (CNC control)/
Резаки для поперечного раскроя(ЧПУ-управляемые) |
2pcs. One is movable, the other is fixed/
2 шт. Один движется, один стоит |
|
| Automatic ignition/Автоматическое зажигание | 2pcs | |
| Adjustble height control/Регулирование по высоте | 2pcs | |
| Longitudinal cutting torch/Резаки продольной резки | 9pcs | |
| Metal plate thickness (mm)/Толщина металлической пластины(мм) | 6-100 One torch:120mm/Одним резаком: 120 мм | |
| Configuration of the machine/ Компоненты | ||
| Using gas/Используемый газ | Oxygen, acetylene, or propane/Кислород, ацетилен или пропан | |
| Drive on two sides (forward/backward)/Привода в двух стороне(вперед/назад) | Digital vector AC servo motor/
Цифровые векторные серводвигатели переменного тока |
|
| CNC control system/ Система управления с ЧПУ | SF2400 in English and Russian language | |

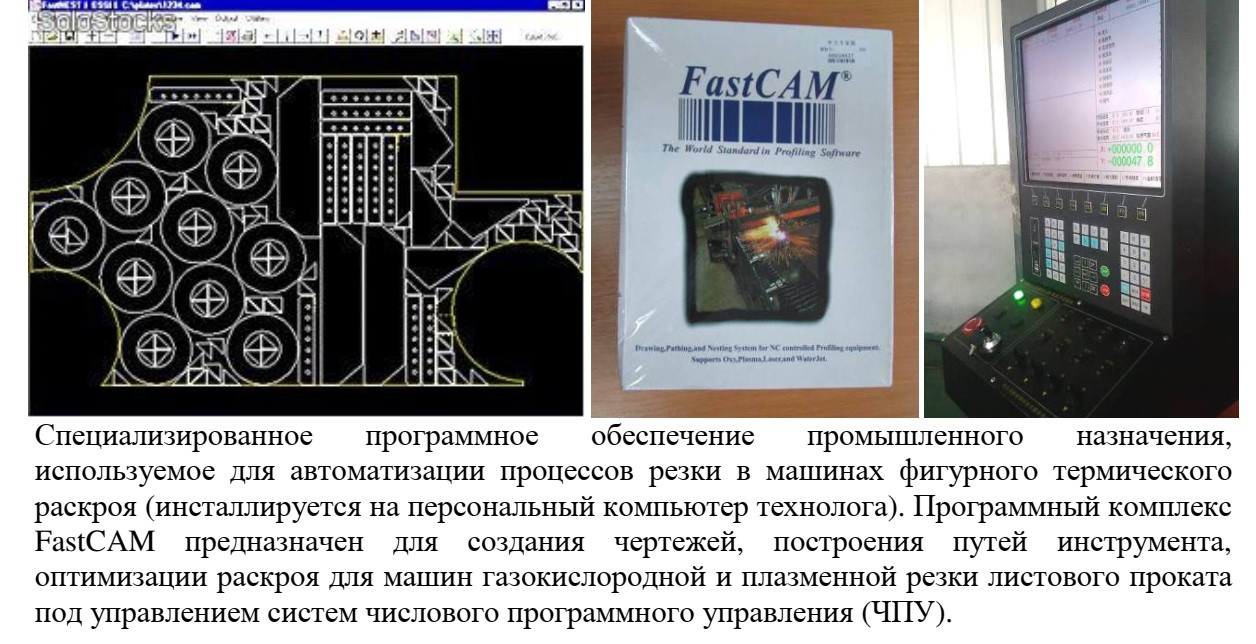

| Software/ Программное обеспечение | FastCAM from Australia | |
