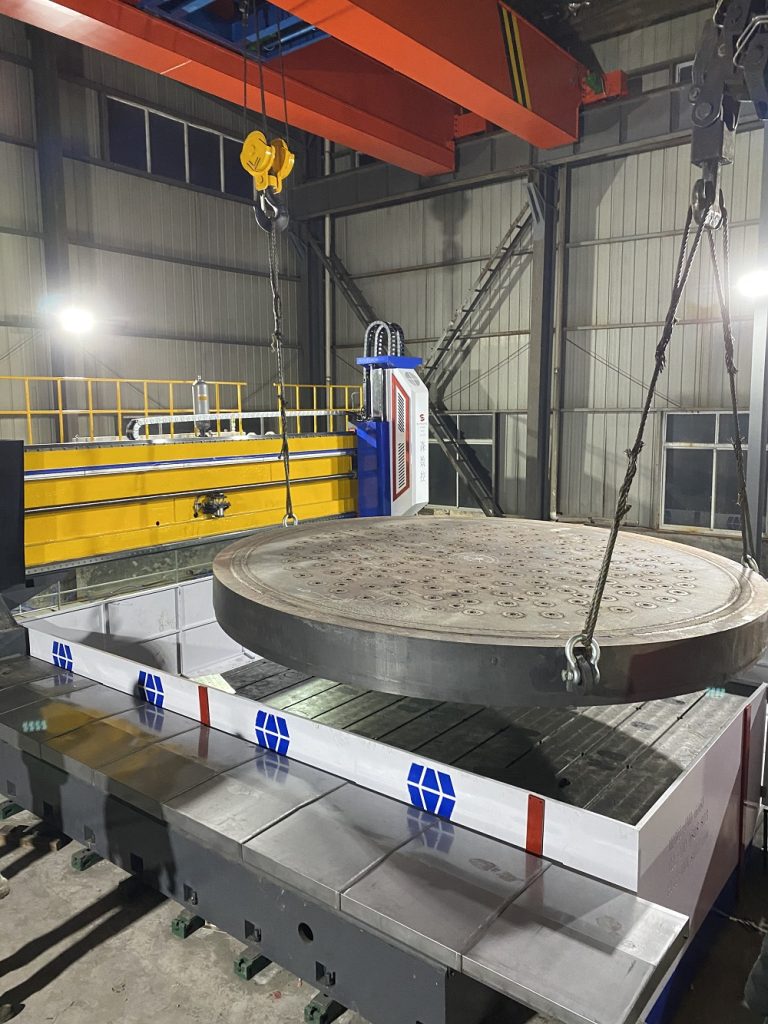

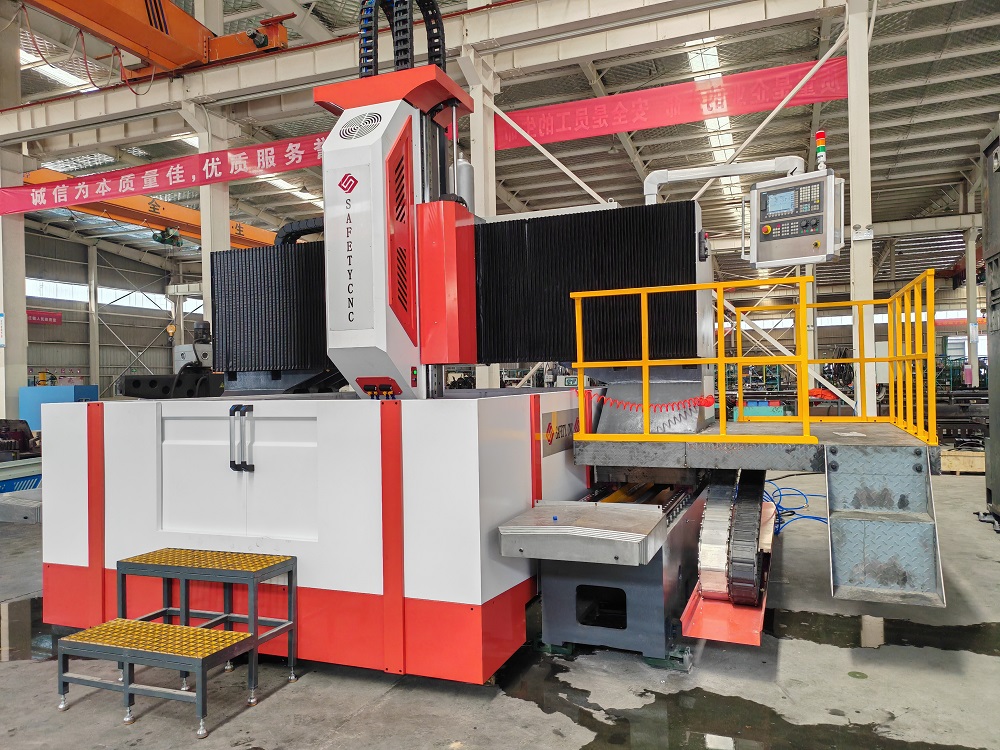

Портальный Сверлильно фрезерноый станок с ЧПУ предназначены для сверления глухих и сквозных отверстий, зенкования, Развертывания и нарезания резьбы. Основной сферой использования высокоскоростных портальных сверлильных станков является изготовление трубных досок и фланцевых деталей, имеющих большое количество отверстий и предъявляющих повышенные требования к точности
сверления.
Один из основных инструментов сверлильно фрезерного станка– это сверло и фреза, которое используется не только для получения сквозных отверстий методом сверления, но и для увеличения размеров уже имеющихся а также фрезерования канала на металлах.
На сверлильно фрезерных портальных станках с ЧПУ для обработки отверстий используют следующие основные типы режущих инструментов:

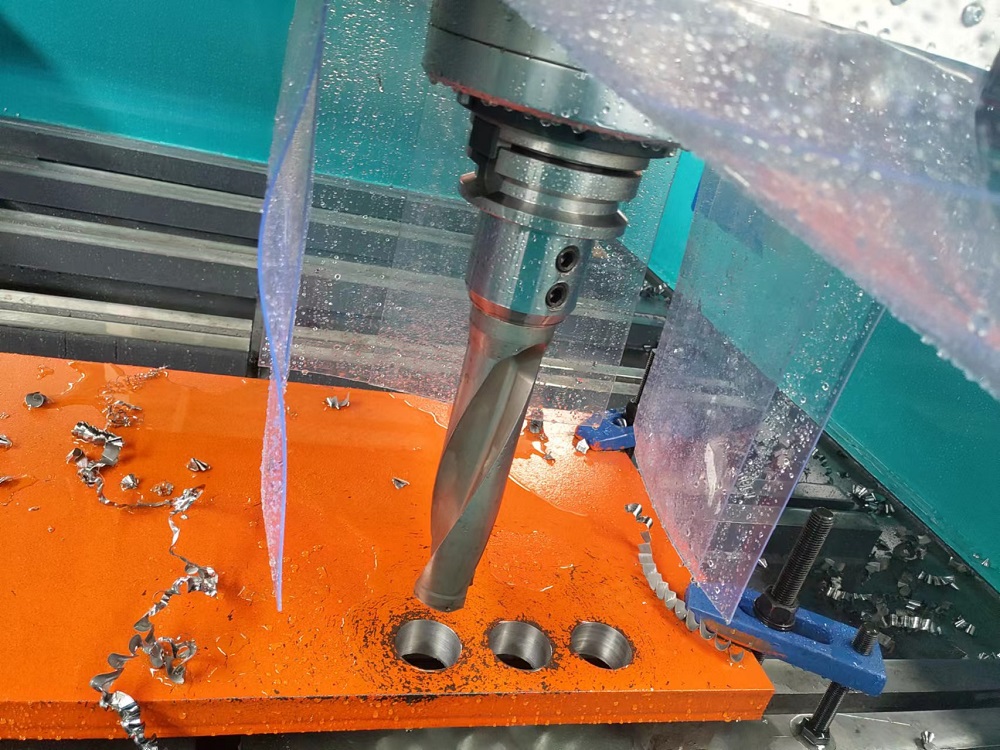

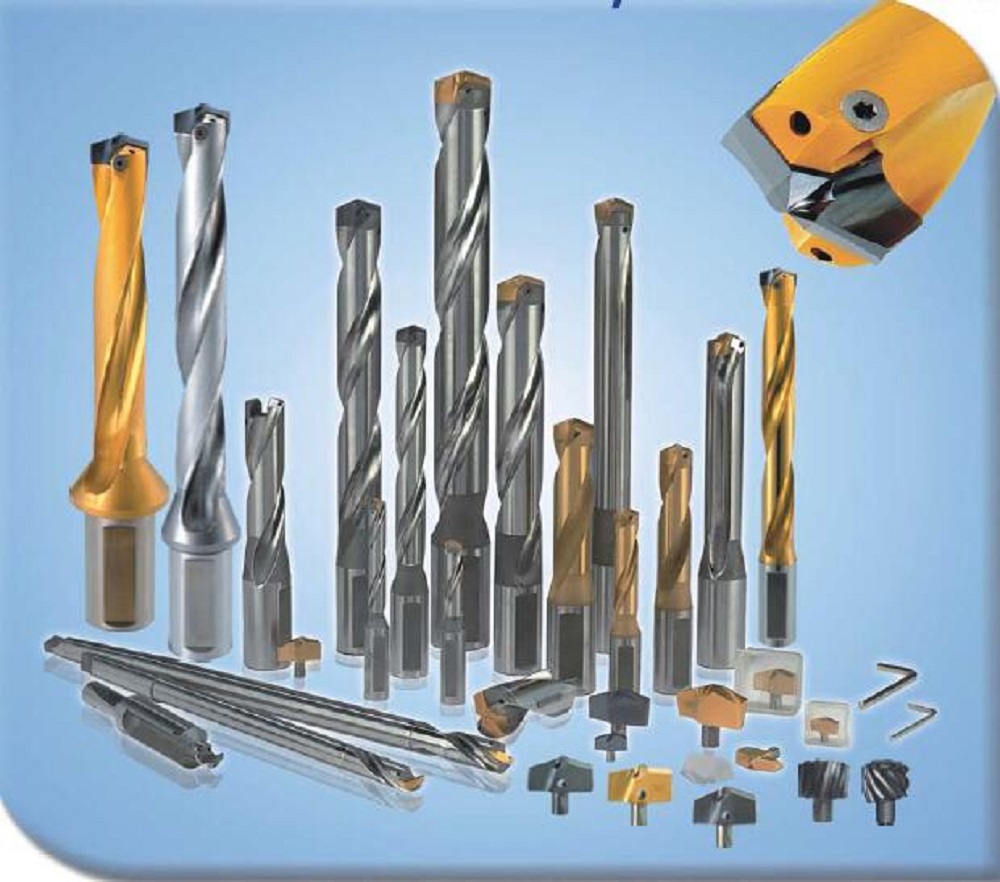

- Сверло с внутренним охлаждением:
Сверло с внутренним охлаждением оснащен сменными многогранными пластинами (СМП) обычно используют для сверления отверстий глубиной, равной 5-10 диаметрам сверла. По сравнению с быстрорежущими спиральными сверлами, сверла, оснащенные сменными многогранными пластинами, обеспечивают увеличение скорости резания не менее чем в 5 – 10 раз (до 300 м/мин) при снижении величины подачи в 2 – 3 раза, а из-за отсутствия перемычки усилия подачи уменьшаются на 60 %.

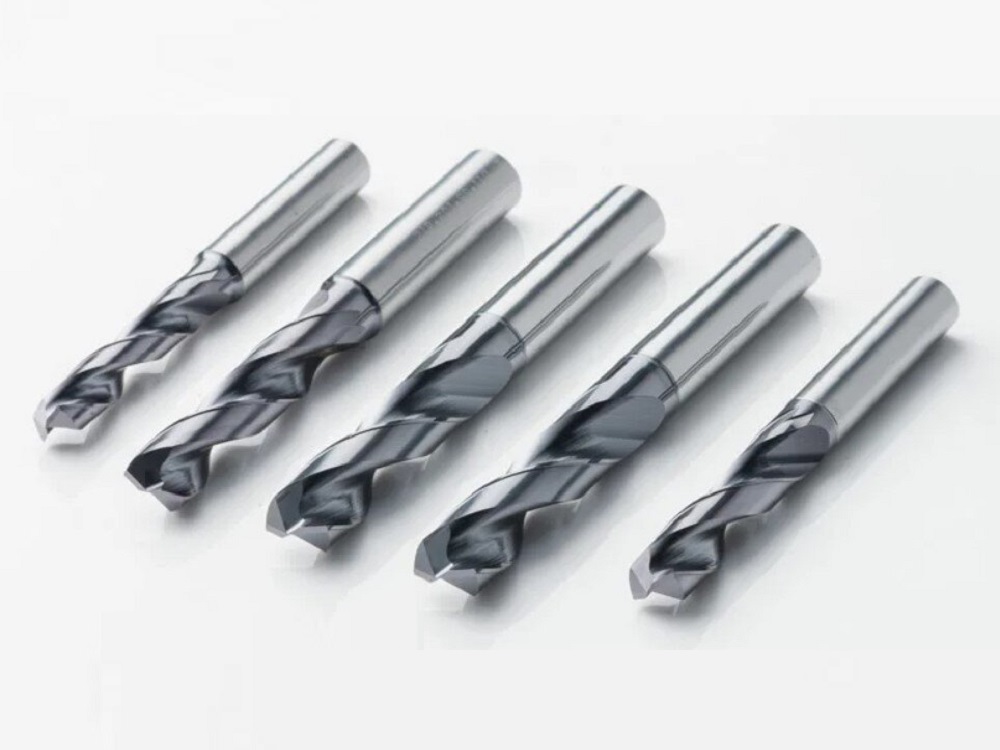

2.Цельноеспиральное сверло:
Стойкие спиральные сверла, полностью состоящие из мелкозернистого твердого сплава K 20. Предназначены для универсального использования. Особенно хорошо подходит для обработки деталей из высокопрочных сортов стали при высоких скоростях сверления.

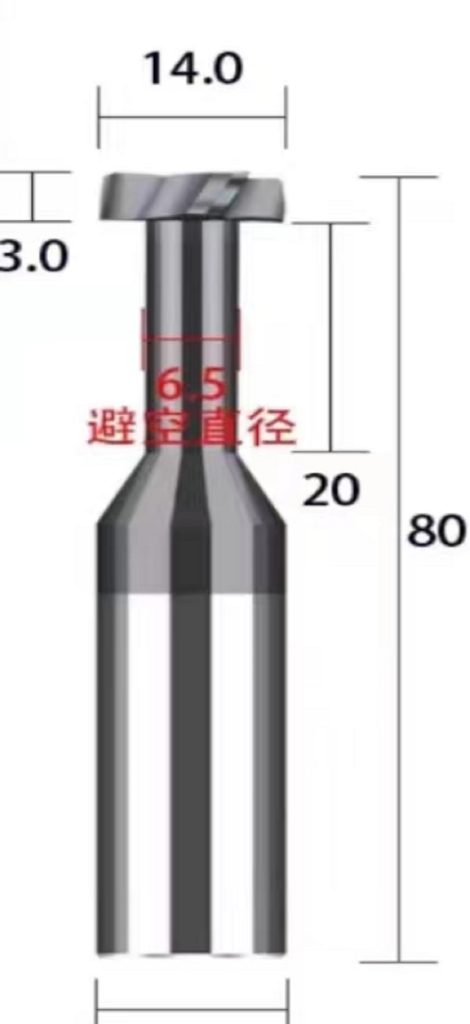

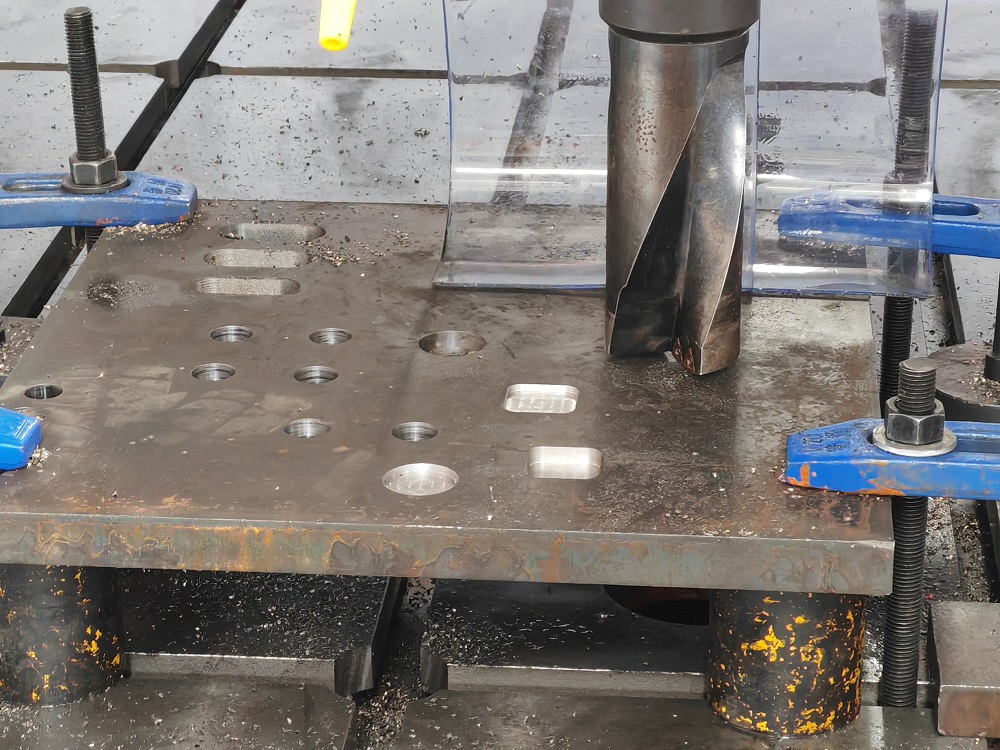

3. Фрезы
Фреза – это режущий инструмент, представляющий собой тело вращения, оснащенное зубьями. В зависимости от того, какая фреза используется и как она расположена относительно заготовки, можно получить разную форму поверхности. Режущий инструмент выбирают по чертежу будущей детали.
Во фрезерной обработке используют кольцевые, цилиндрические, фасонные, червячные, концевые, угловые, дисковые и торцевые фрезы. Подробно о каждом виде режущего инструмента мы рассказывали в статье о работах на фрезерном станке.

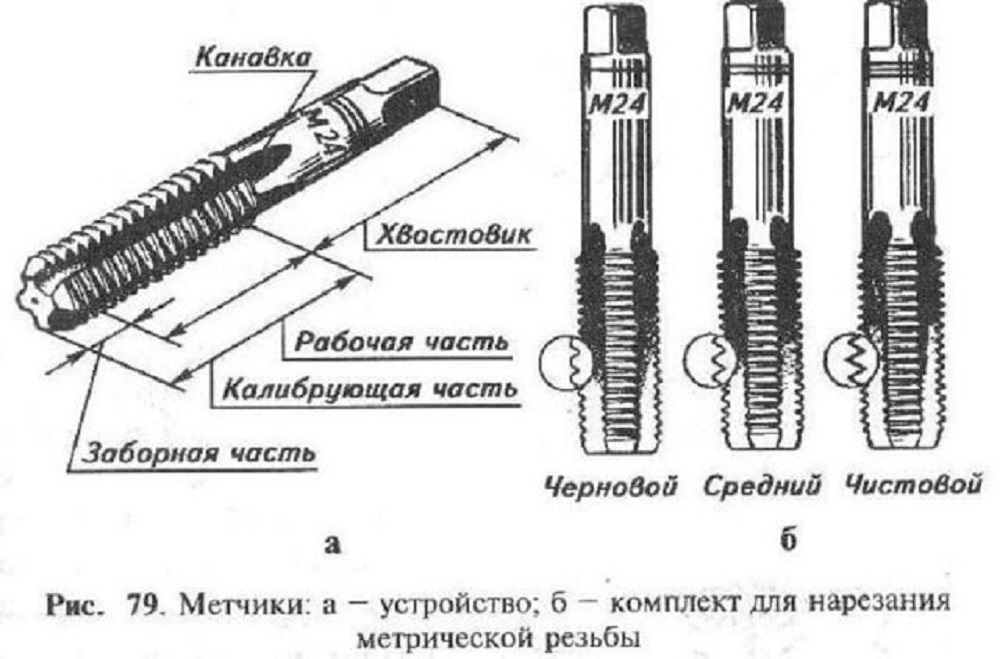

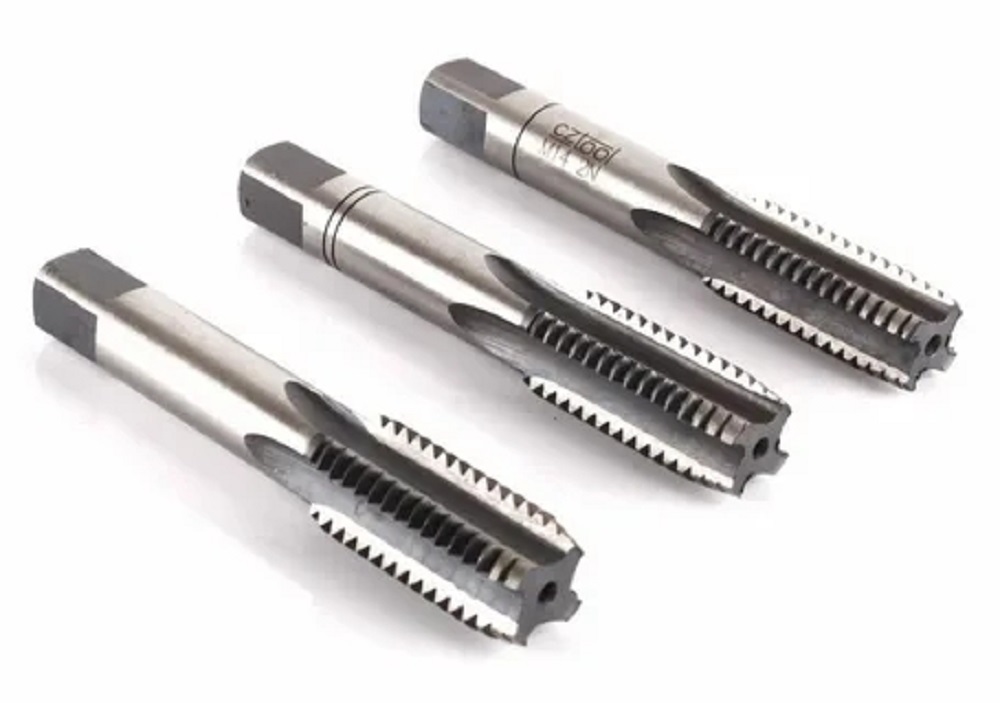

4. Метчик для нарезки резьбы
Резьбовые соединения являются самыми надежными из разъемных соединений.
Резцы метчик имеет только на одной из сторон. Это его рабочая сторона. На другой же располагается так называемый фиксатор. Часть, что отвечает за установку инструмента.
Метчик вставляется внутрь необработанного отверстия рабочей стороной и проворачивается определенное количество раз. Количество оборотов четко нормируется.
