Линия для пробивки, маркировки и резки уголка, швеллерной стали и стальных полосы с ЧПУ, серия JBX.

Последние сообщения

Линия для пробивки, маркировки и резки уголка, швеллерной стали и стальных полосы с ЧПУ, серия JBX.

12月 25, 2024

Линия для пробивки, маркировки и резки уголка, швеллерной стали и стальных полосы с ЧПУ, серия JBX.                                                                                                                                                                                                              Автор: Светлана Сюй

                                               Мобильный телефон: +861380 641 3610, Email: sales07@safetycnc.com



Сфера применения:

Данное оборудование в основном используется для штамповки, резки и маркировки стальных уголков, швеллеров и плоских сталей в электрической мачтовой промышленности и аксессуаров из железа. Оно объединяет обработку трех профилей в один, имеет широкий спектр применения и высокую стартовую эффективность.

Особенности конструкции станка

Основными узлами производственной линии являются загрузочный поперечнный стол

, подающий конвейер, устройство маркировки, блок пробивки, отрезное устройство, выходной конвейер, гидравлическая система, система управления, пневматическая система и др.

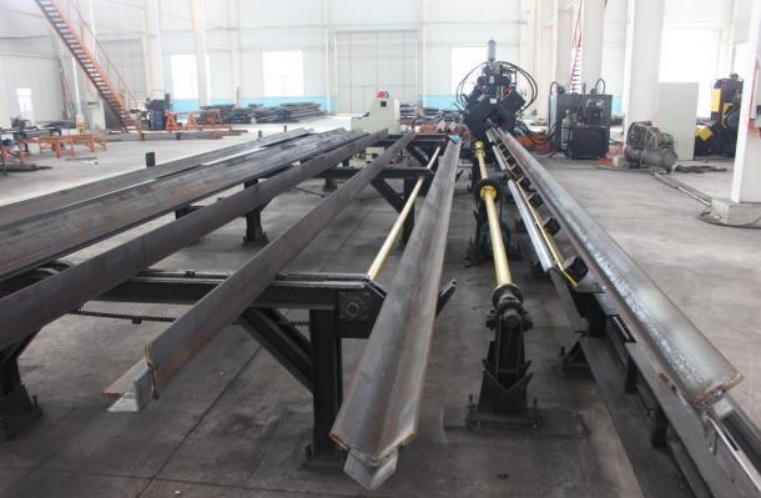

  1. Загрузочныйпоперечнный стол

Поперечный стол приводится двигателем и редуктором через цепь и цепное колесо. Синхронизация четырех цепей с наборными блоками совершена через три длинных оси и шесть соединительной муфт чтобы угловый сталь плавной и малошумной во время транспортировки.

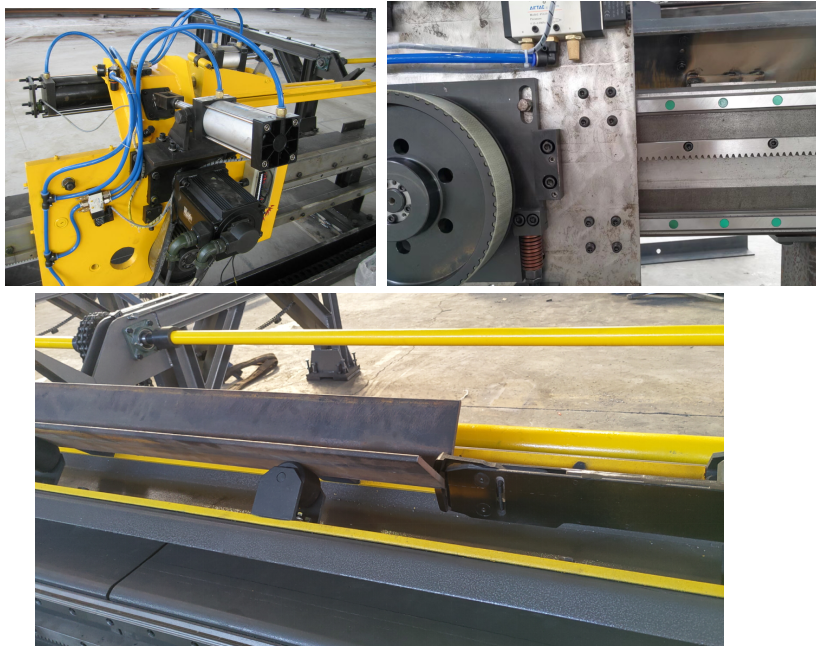

  1. Подающийконвейер состоит из канала подачи и тележки с ЧПУ.

  1. Главная часть оборудования:

Главная часть станка состоит из устройства маркировки, блока пробивки и блока резания.

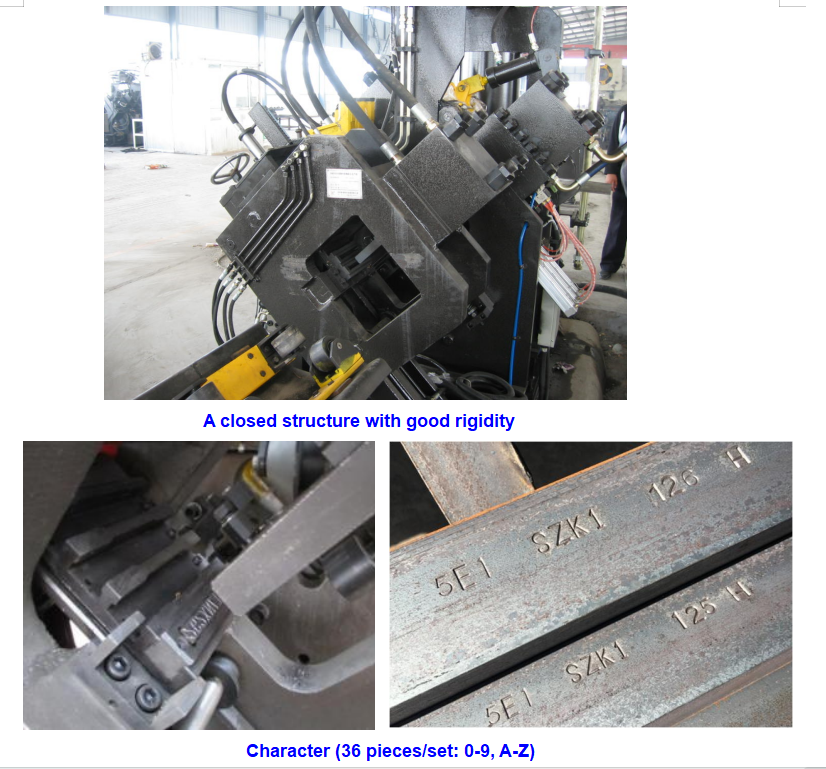

  • Устройство маркировки:



      Замкнутая конструкция с хорошей жесткостью

Символы (36 шт/комплект: 0-9, A-Z)

В соответствии с инструкциями компьютера маркировка производится в месте, требуемом чертежами.

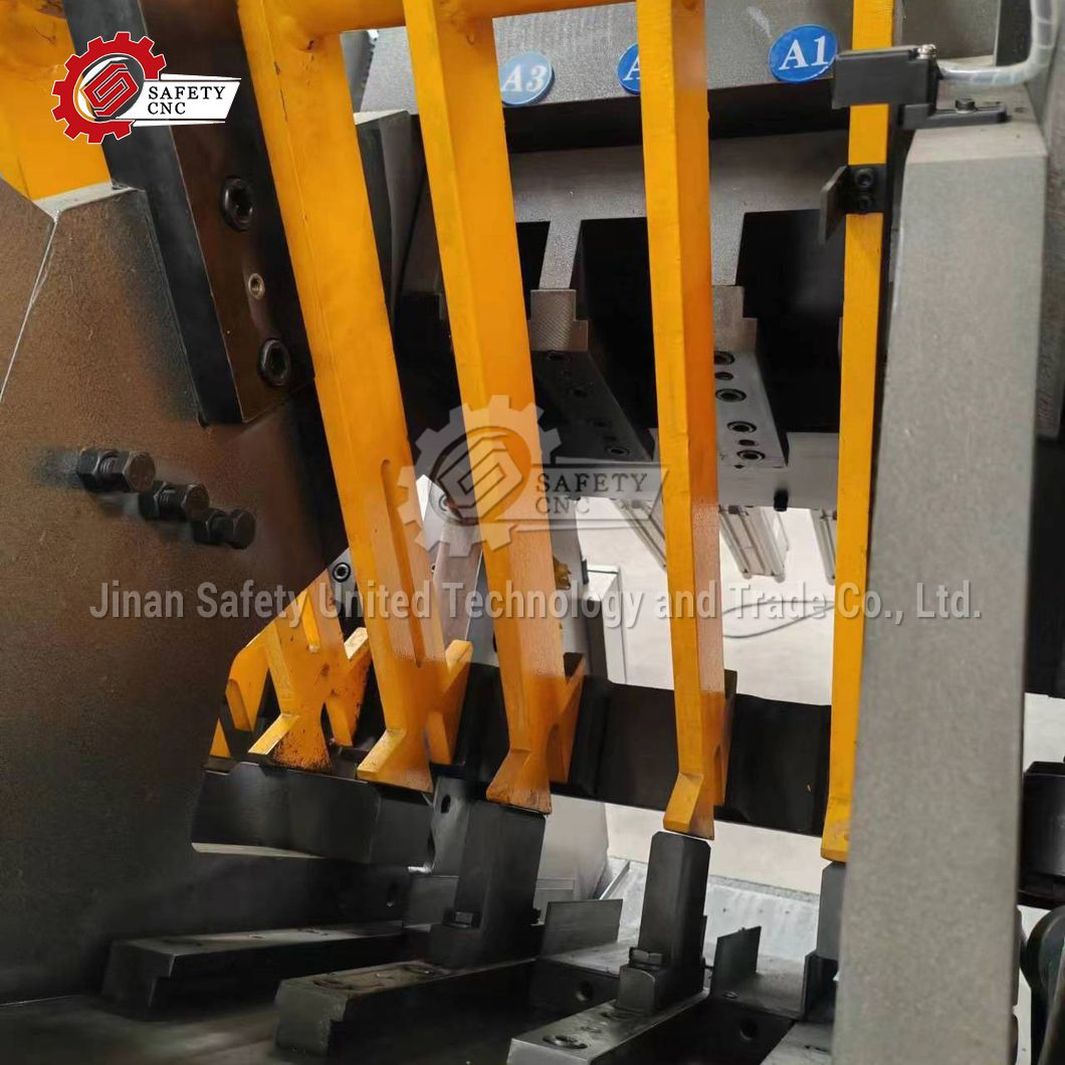

(2). На каждой стороне блока пробивки могут быть установлены три различных типа

пуансон, каждый из которых оснащен цилиндром. В соответствии с инструкциями

компьютера, автоматически выбирайте пуансон, то есть выберите соответствующий цилиндр

для продвижения соответствующей прокладки;

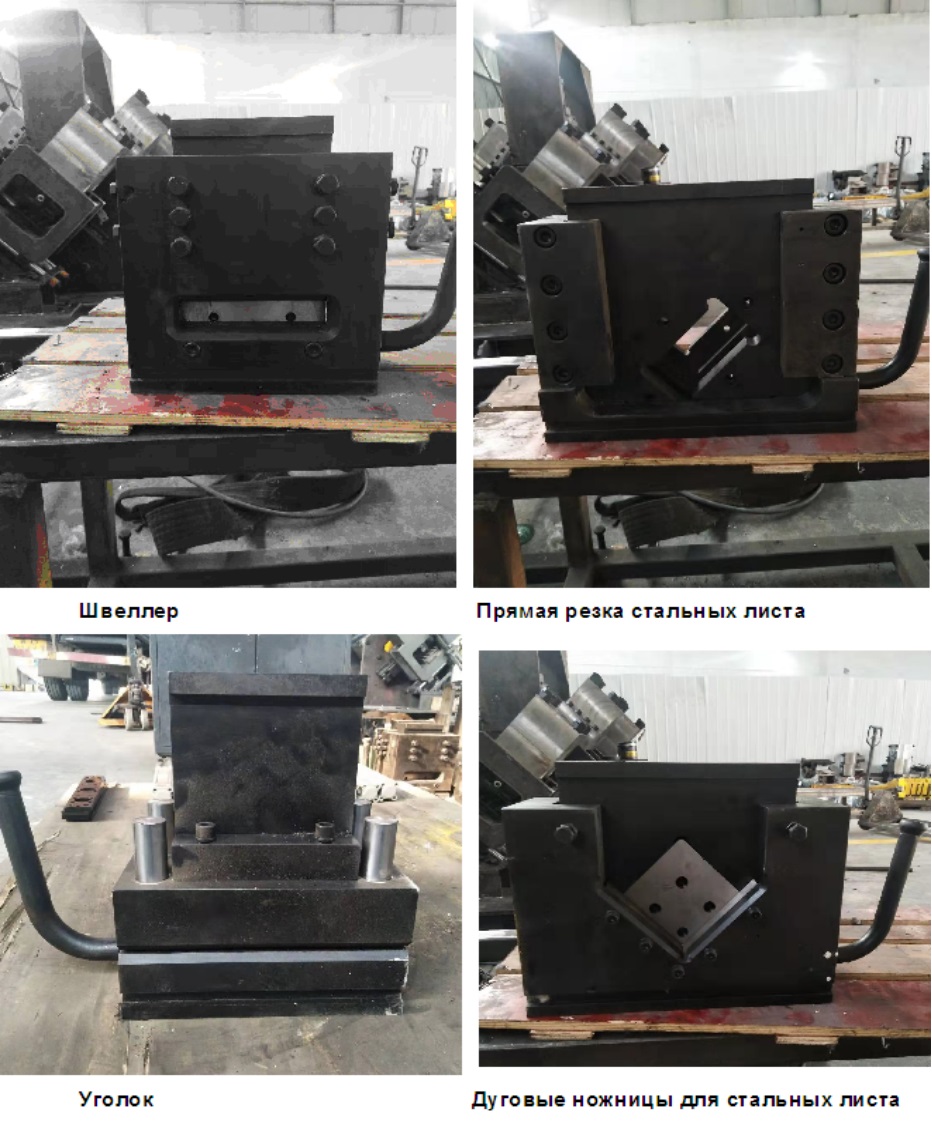

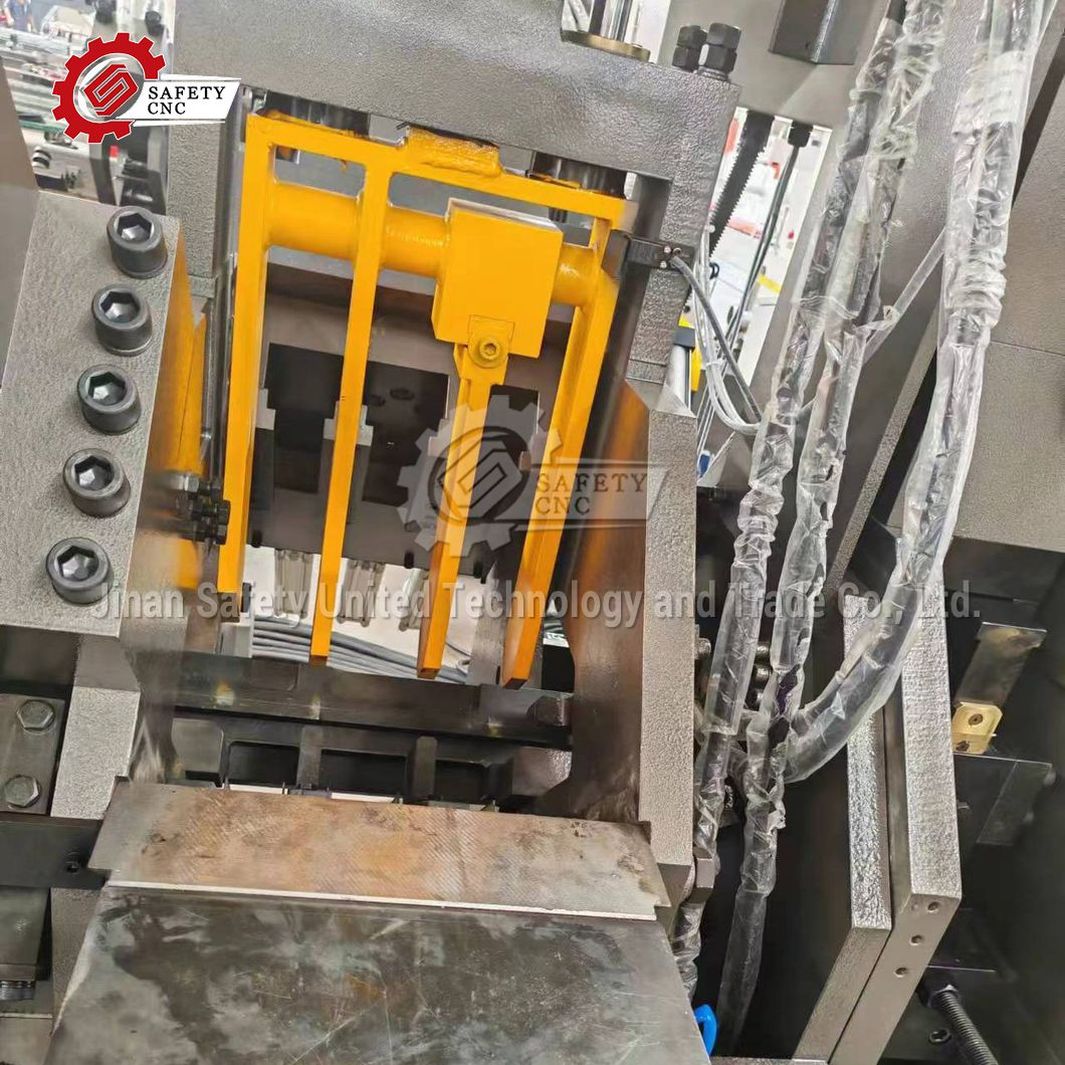

  • . Блок ножниц состоит из корпуса рамы, режущего цилиндра, механизма верхнего ножа и механизма нижнего ножа. Замена различных режущих головок в этом устройстве позволяет выполнять многопрофильную резку.

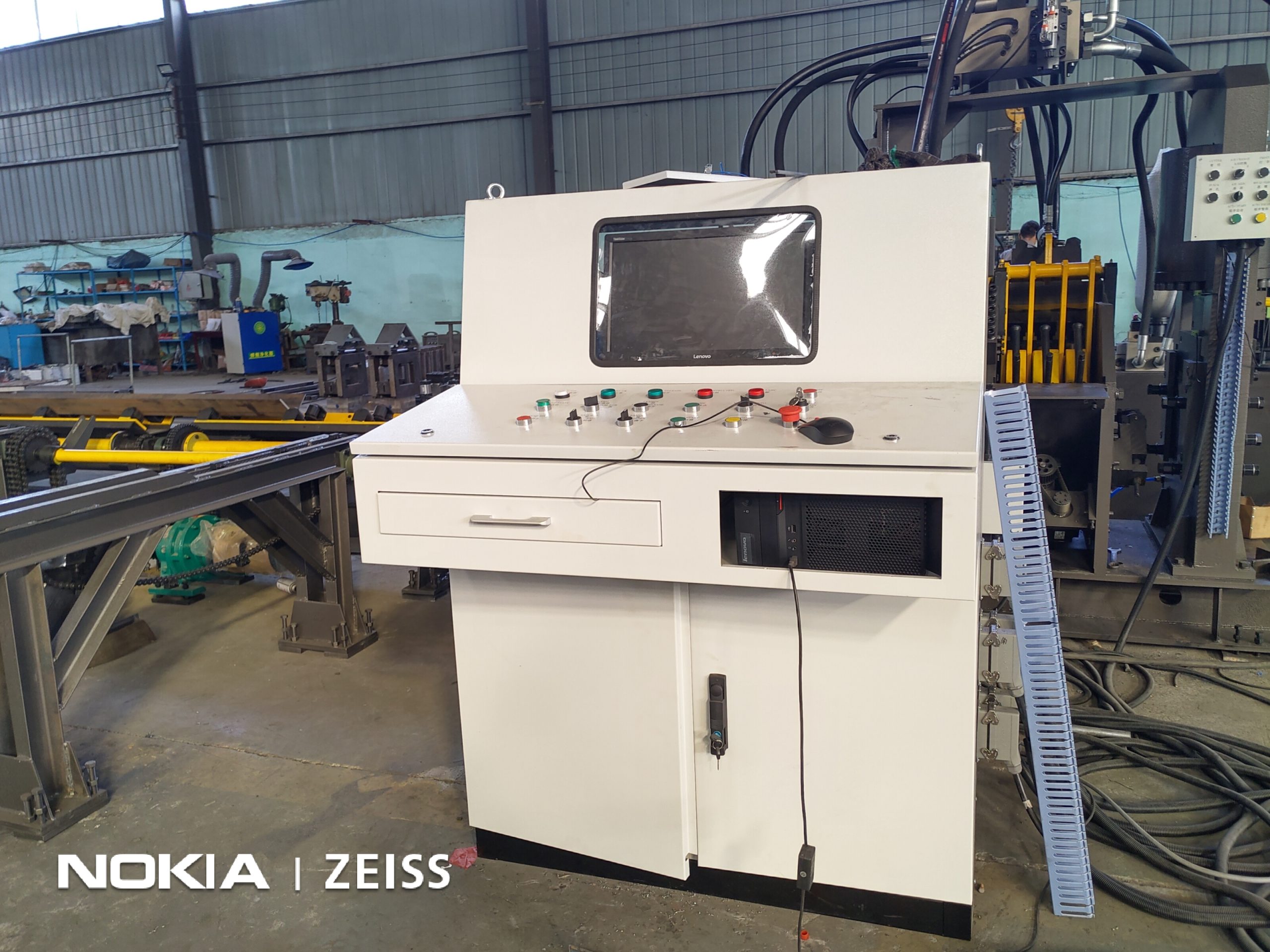

  1.  Система электрического управления состоит из электрического шкафа управления, пульта управления и станции управления тележкой.

1) Станок оснащен главным компьютером в нём установлено специальное программное обеспечение для программирования заготовок. А также у него есть мощная функция, например, на экране компьютера можно отображать графику детали и проверять программу.

(2) Управляющее программное обеспечение контролирует работу машины в любое время.При возникновении неисправности на экране будут отображаться подробные сведения о причине и способе устранения неисправности.

(3) Привод осей X, A, B с ЧПУ использует усовершенствованный бесщеточный серводвигатель переменного тока для обеспечения быстрого и точного позиционирования и не требует обслуживания, максимальная скорость позиционирования по осям A и B 10 м / мин, точность позиционирования без нагрузки ± 0,01 мм, максимальная ось X позиционирование Скорость составляет 60 м / мин, а точность позиционирования без нагрузки составляет ± 0,1 мм.

Технические параметры:

Модель JBX1010 JBX1212 JBX1612
Сфера обработки Стальной уголок 40x40x4-100x100x10мм 40x40x4-125x125x12мм 40x40x4-140x140x12мм
Листовая сталь 50×4-140×12мм
Швеллер 8# -14# 8# – 16#
Длина 9000 мм 1200мм
Пробвика Усилие пробивки (KN) 800 900 1000
Количество пробивки на каждой стороне 3
Диаметр штамповки Круглый ¢26;продольный 22×50мм
маркировка Усилие  маркировки(KN) 630 950
Количество мест для маркировки 4 шт
Размер заглавной буквы 14x10x19mm
Количество заглавных знаков 12 шт
Отрезка Усилие обрезки(KN) 1650 1850 2200
Метод обрезки Однолезвие для уголка и швеллера; Одностороннее прямое резвие и двустороннее дуговое лезвие для листовых стали
Метод подачи материала  цифровое управление подачи материала
Метод подачи заготовки Тележка
Скорость подачи 50-80 м/мин
Система с ЧПУ PLC+ Компьютер
Точность обработки Соответствует национальному стандарту GB2694-2010
Метод программирования Auto CAD или ручной
Функция программы Отображение языка неисправности

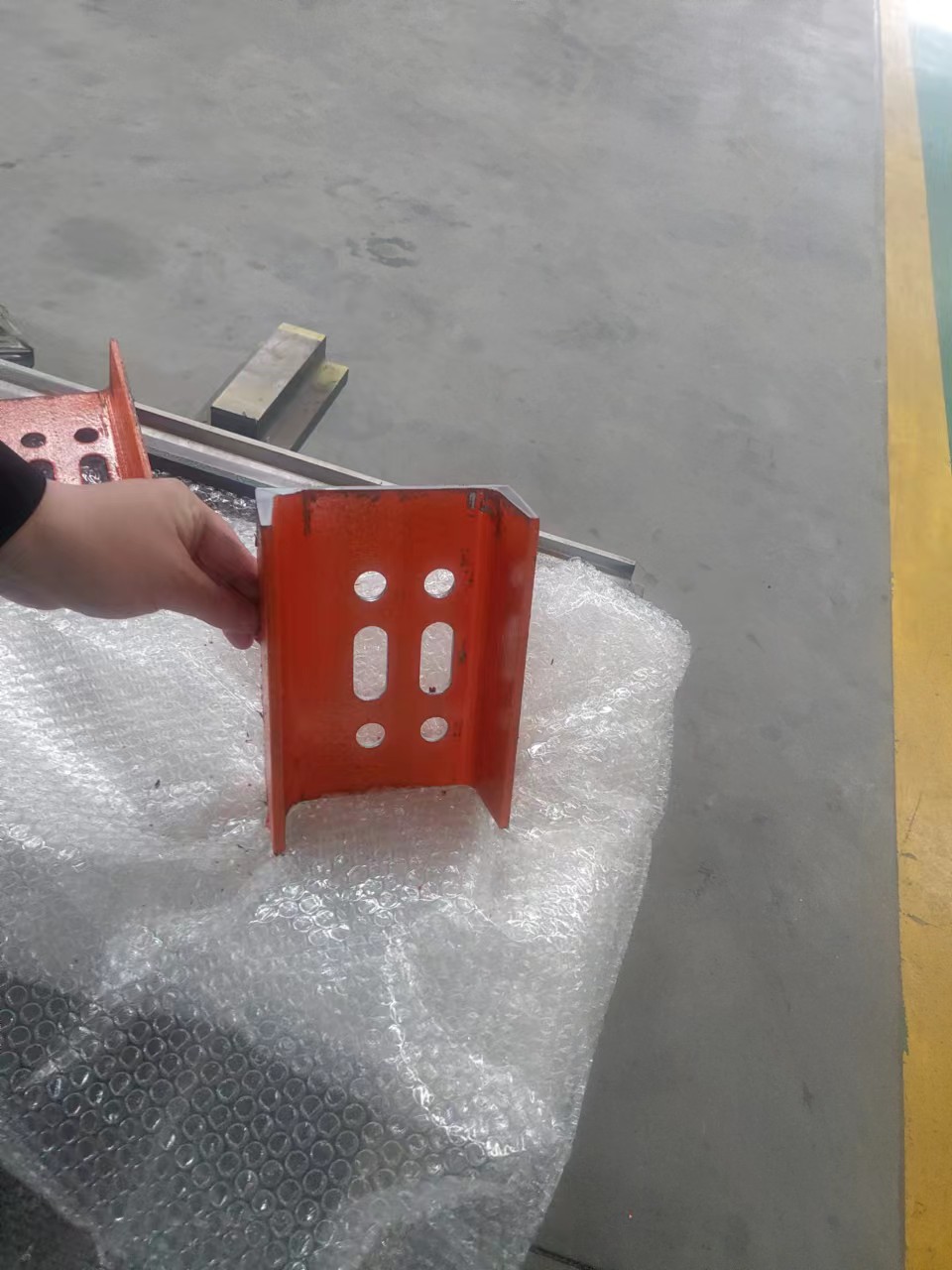

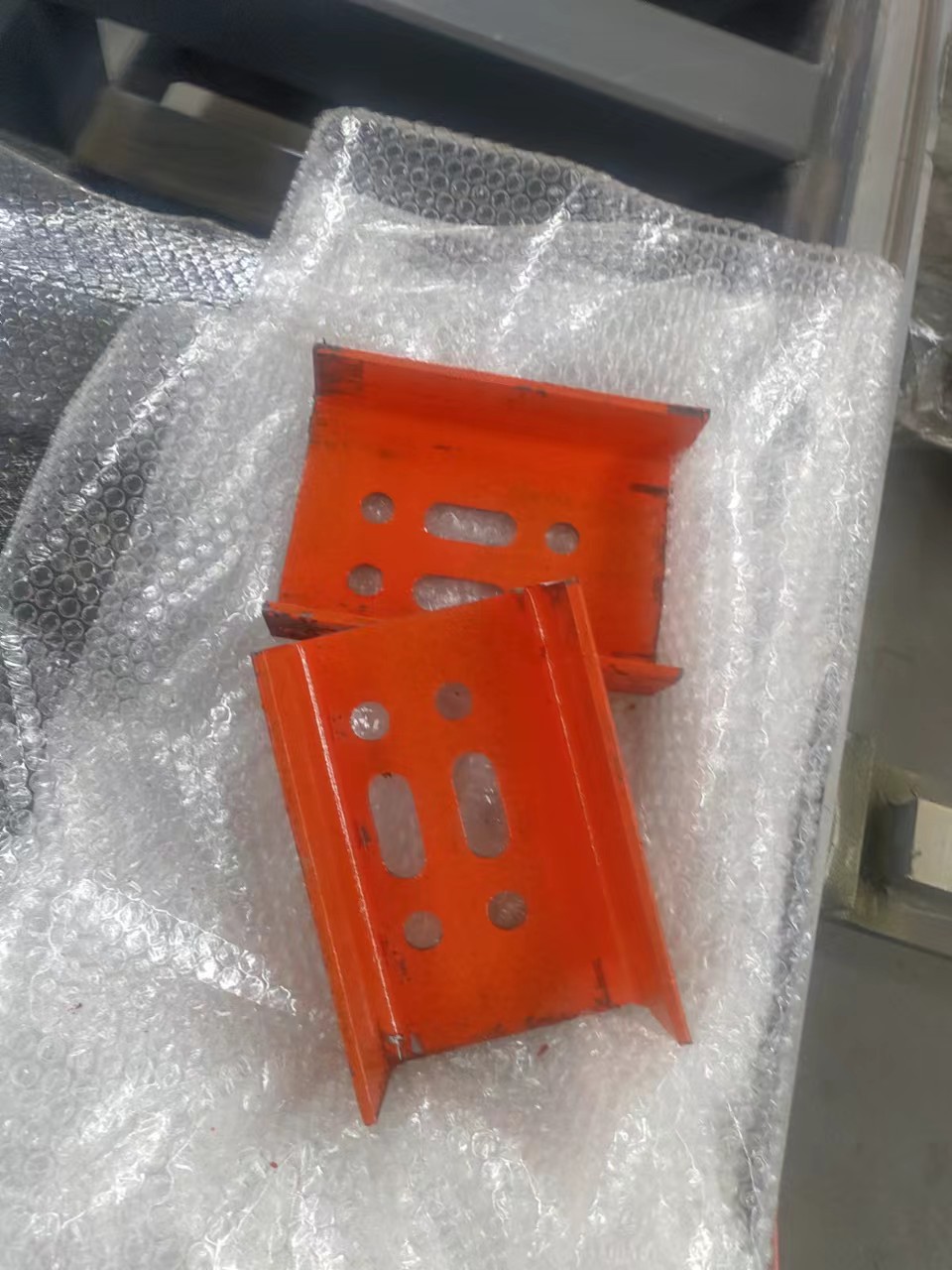

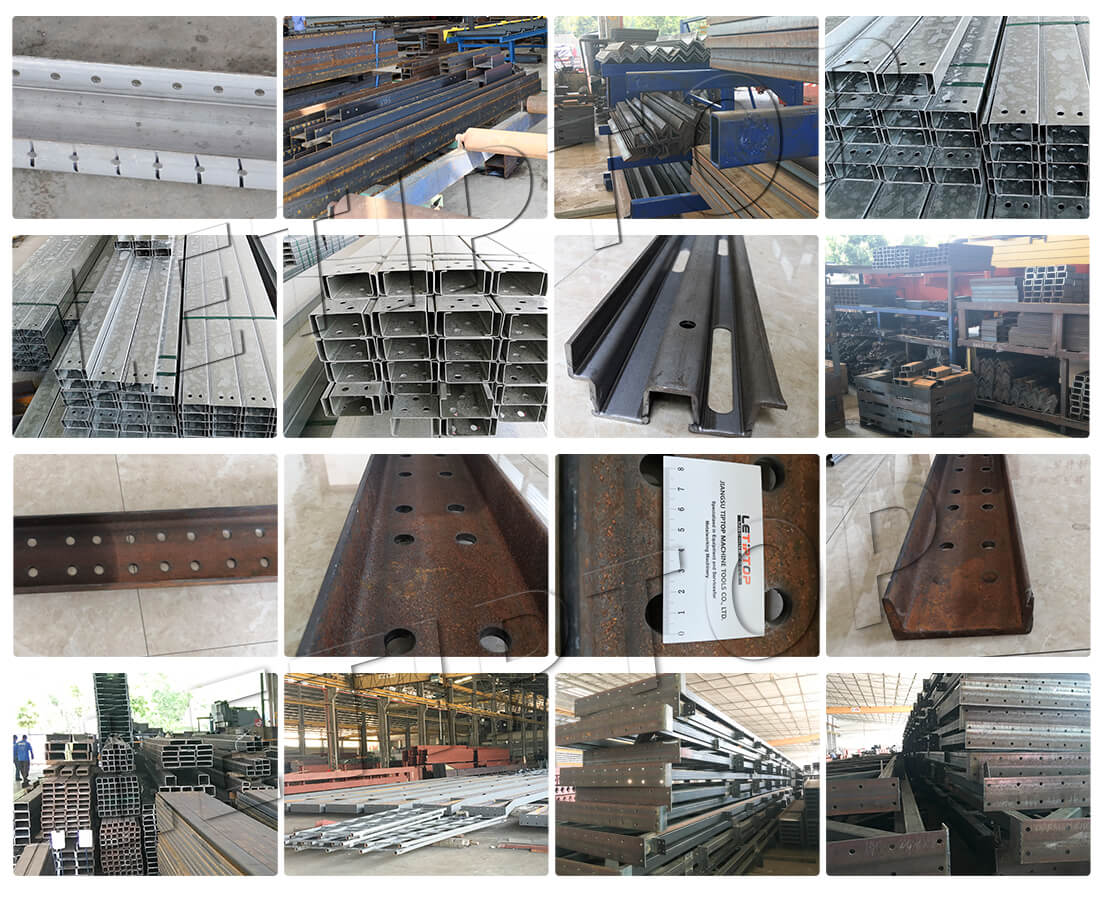

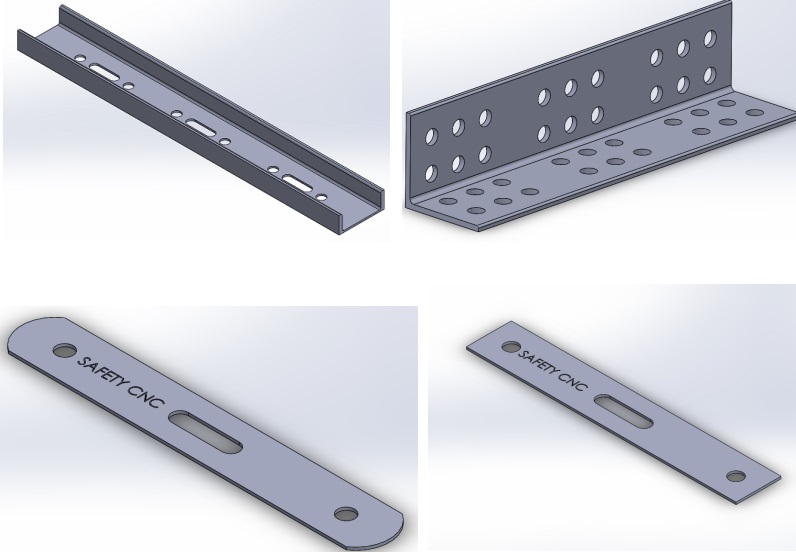

Готовые продукция:
