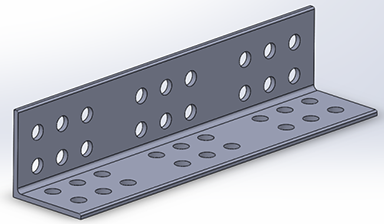

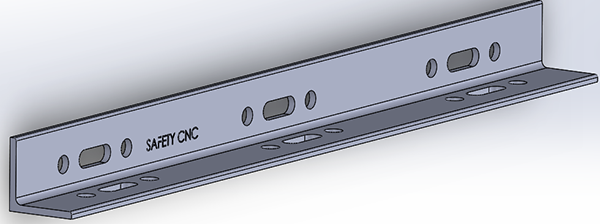

На предприятиях, производящих линии электропередач, коммуникационные вышки, стальные конструкции при изготовлении опора электропередачи нужно проводить большое количество пробивки отверстии в уголковой стали.

И наша Линия для пробивки и сверления уголка с ЧПУкак раз подходит для маркировки, пробивки и резки уголкового стального проката на таких предприяниях.

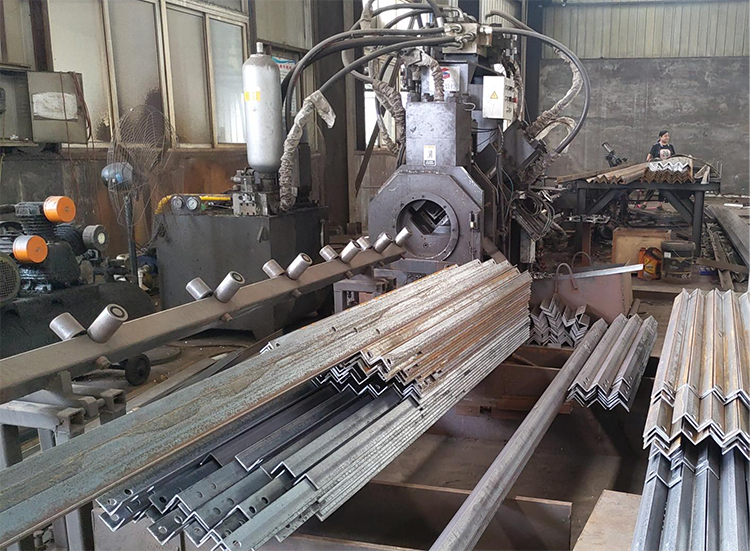

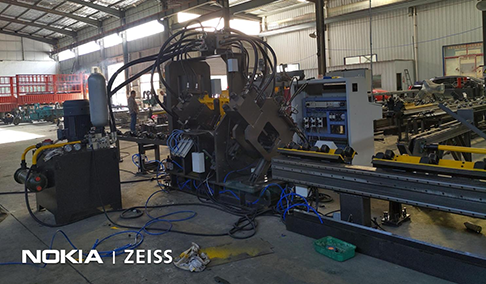

Фотографии фактической Линии для пробивки и резки уголка с ЧПУ на цехе производителя:

u Особенности конструкции станка

Основными узлами производственной линии являются загрузочная часть, подающий конвейер, устройство маркировки, блок пробивки, отрезное устройство, выходной конвейер, гидравлическая система, система управления, пневматическая система и др.

1.Загрузочныйчасть включает поперечнный стол и поворотный механизм.

•Заготовки угольной стали на поперечном столе перемещается в подающий канал.

Поперечный стол приводится двигателем и редуктором через цепь и цепное колесо.

•Перевернутыймеханизм загрузки приводится двигателем и редуктором через цепь и цепное колесо. Синхронизация четырёх поворотных рычагов совершена через длинный вал и соединительную муфту.

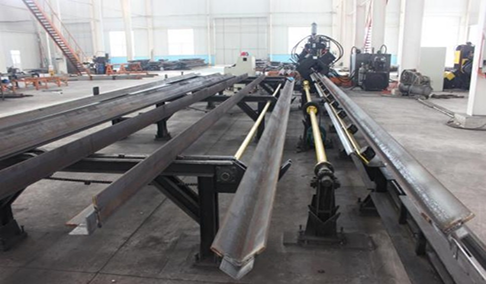

2.Подающийконвейер состоит из канала подачи и тележки с ЧПУ.

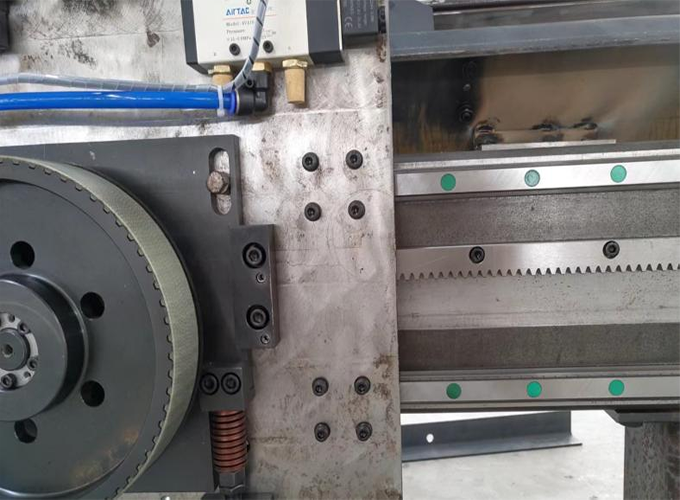

•Канал подачи состоит из транспортировочного ролика, кронштейна, приводной рейки, спортивного ролика и так далее. Чтобы улучшить точность позиционирования оборудования, в большой рейке подолнительно установить прецизионную контрольно – измерительную рейку, которая соединяется с контрольным валом, и сигнал обратной связи передаёт в верхий компьютер через кодер.

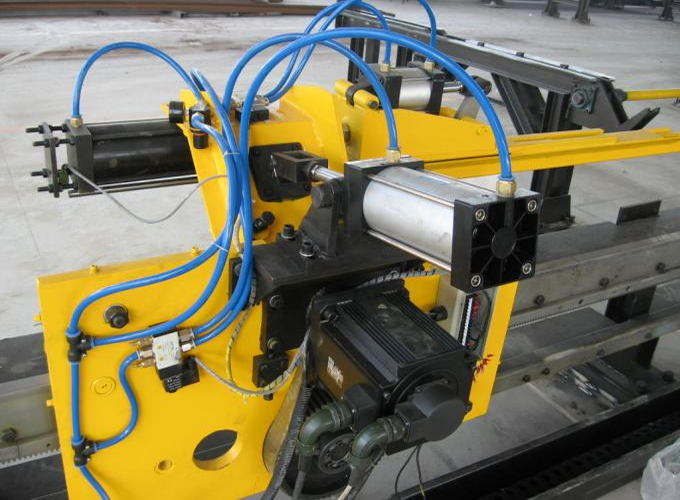

•Тележка с ЧПУ состоит из подвижного кузова, зажимного корпуса, зажимного цилиндра, качающегося цилиндра, сервомотора, кодера и так далее.

3.Главная часть оборудования:

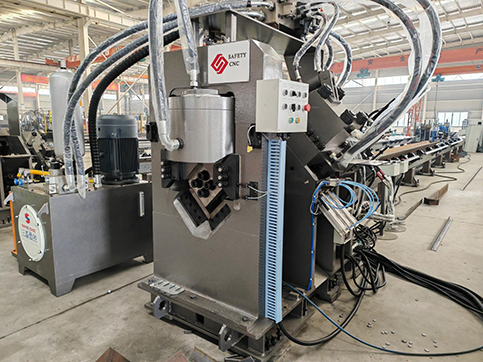

Главная часть станка состоит из устройства маркировки, блока пробивки и блока резания.

•Устройство маркировки:

 Замкнутая конструкция с хорошей жесткостью

Символы (36 шт/комплект: 0-9, A-Z)

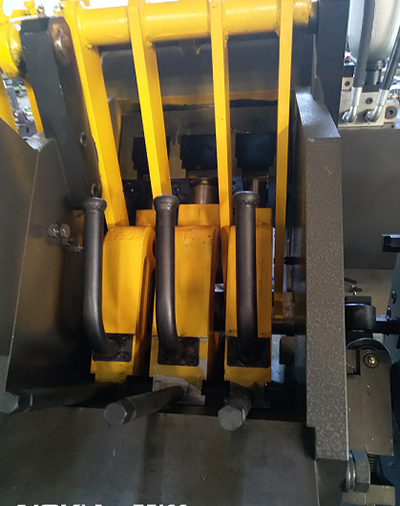

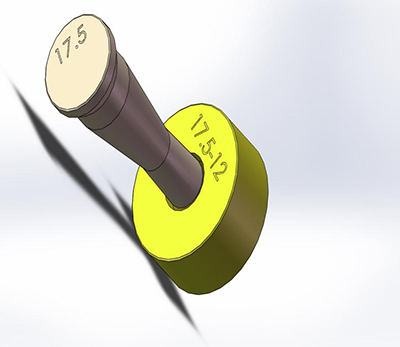

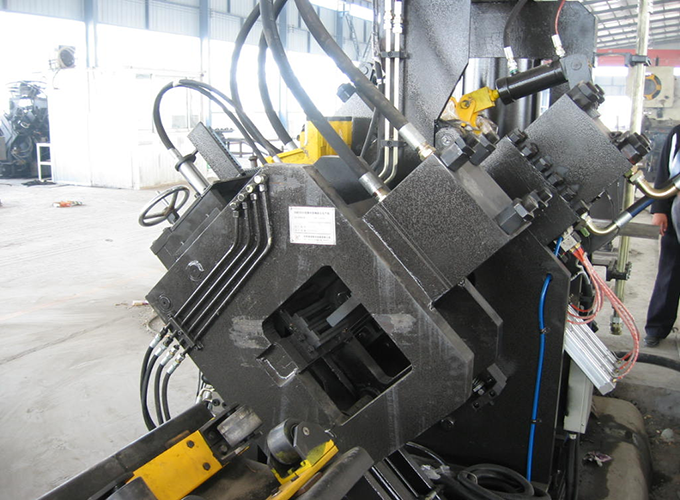

•Блокпробивки:

 Три пуансоны на каждом стороне, Больше цилиндра и мощность

На каждой стороне блока пробивки могут быть установлены три различных типа

штампов, каждый из которых оснащен цилиндром. В соответствии с инструкциями

компьютера, автоматически выбирайте штамп, то есть выберите соответствующий цилиндр

для продвижения соответствующей прокладки;

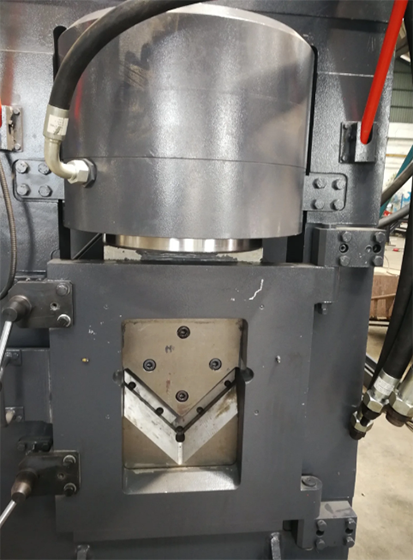

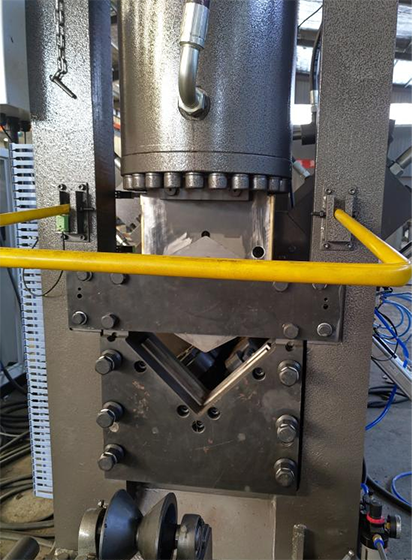

•Блокрезания:

Однолезвие или двухлезвие может применяется на станке.

Однолезвие приводится в движение мощным гидроцилиндром, чтобы не производить отходы, повышать коэффициент угловой стали, экономить расходы для пользователей .

Двухлезвие применяет экономический гидроцилиндр с двумя лезвием, чтобы обеспечить стабильность уголка при резания

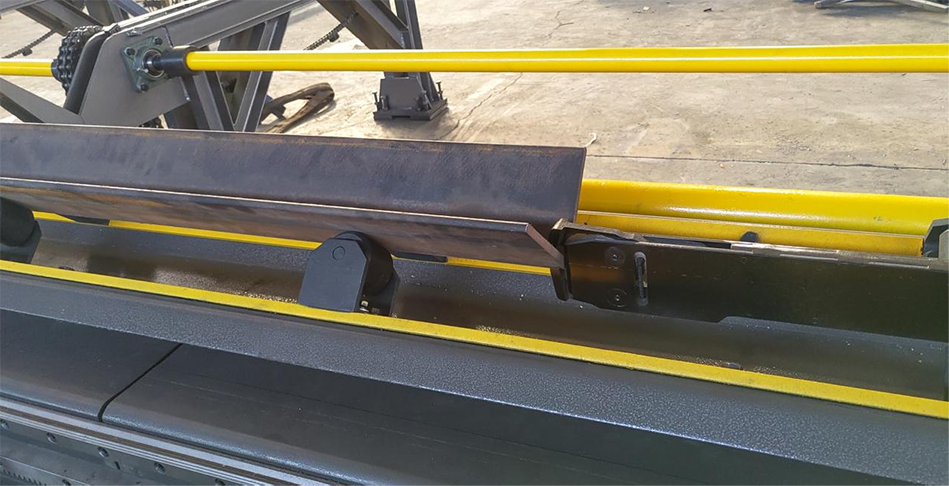

4.Выходнойконвейер:

Он состоит из поддерживающих роликов и перевернутых цилиндров и другие компоненты. С помощью кнопочного управления на кнопочной станции обработанные детали переворачиваются слева или справа.

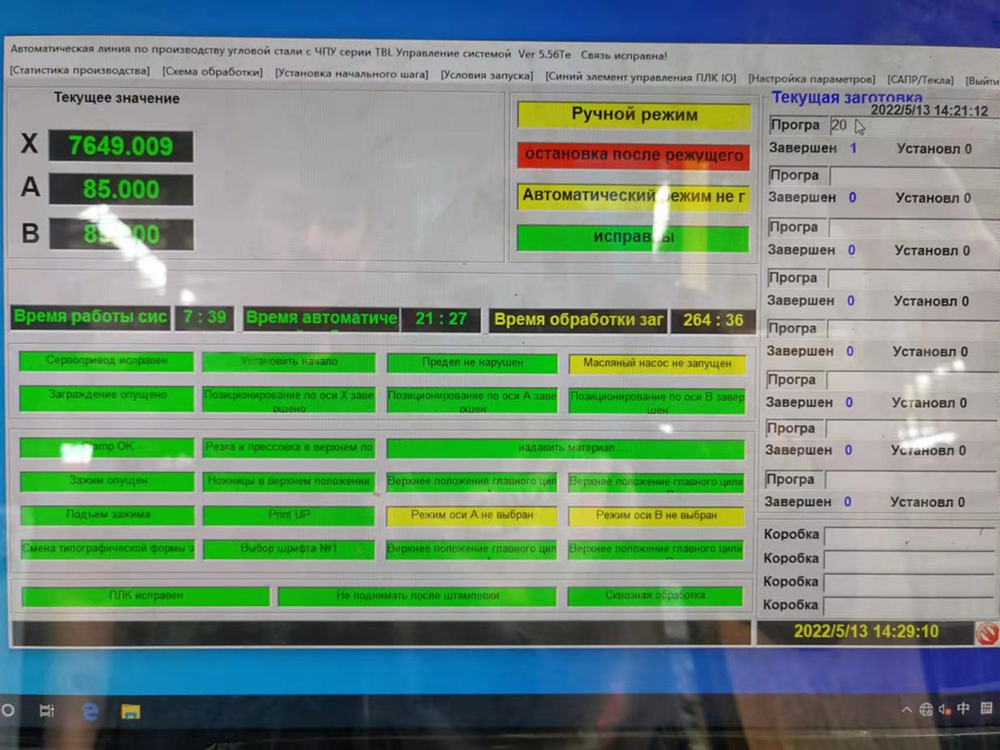

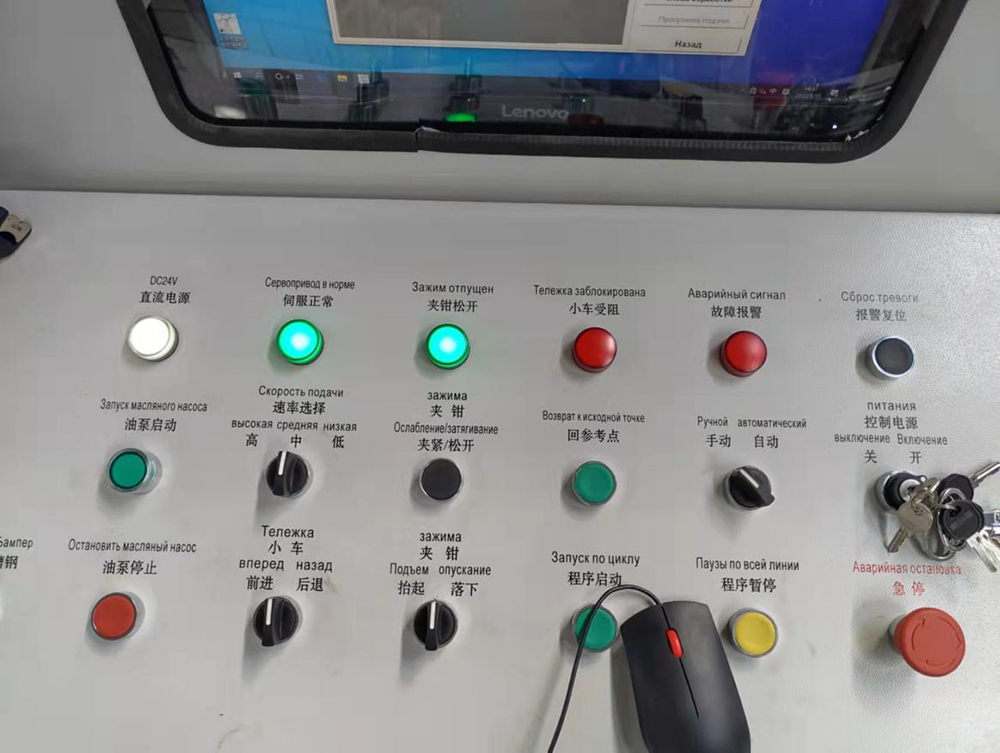

5.Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера (PLC), внешних датчиков и др.

Управляющая программа обработки деталей поддерживает ручное программирование ,а также автоматическое преобразование CAD / CAM осуществляется для удобного программирования, хранения, отображения и связи. Процедура обработки может храниться в системе после ее завершения и может быть вызвана позже.

Интерфейс имеет функции диалог между человеком и машиной, компенсация ошибок, автоматическая сигнализация и другие функции.

Технические параметры：

Модель		JGX1010	JGX1412	JGX1616	JGX2020
Минимальный размер уголкового профиля (мм)		L40 ´ 40 ´ 3	L40 ´ 40 ´ 3	L55 ´ 55 ´ 3	L55 ´ 55 ´ 4
Максимальный размер уголкового профиля (мм)		L100 ´ 100 ´ 10	L140 ´ 140 ´ 12	L160 ´160´ 16	L200 ´ 200 ´ 20
Мак. длина заготовки(м)		9(12)	9(12)	12	12
Загрузочный рольганг	Длина	14
	Грузоподъёмность	10 т.
Пробивание	Номинальное усилие пробивки (кН)	800	1000	1100	1100
	Число пуансонов на одной стороне	3
	Минимальный диаметр(мм)	5
	Максимальный диаметр(мм)	Æ 26 (22 ´ 50)
	Мин. расстояние от центра отверстия до вершины уголка(мм)	20-80	20-120	20-140	20-180
Маркировка	Номинальное усилие маркировки (кН)	700	700	850	1030
	Кол.круппы знака	4
	Кол. знака	12
	Размер знака	14´10´9
Резание	Номинальная сила резания (кН)	1250	2250	3200	1800/4500
	Режим резки	Однолезвие			Двухлезвие/ Однолезвие
Скорость подачи заготовки		40-80	30-80
Метод подачи		Тележка по серводвигатаелю
Число управляемых координат		3
Режим управления		PLC + главный компьютер
Точность позиционирования по оси X для подачи заготовки		±0,1 мм
Точность позиционирования по оси-A,B		±0.01 мм
Способ программирования		ПО для программирования или Чертеж в формате CAD
Функции программы		Мониторинг в реальном времени, отображение ошибок, сигнализация ошибок

Электрические компоненты:

No.	наименование	Производитель	Сторана
1	PLC контроллер	Mitsubishi	Япония
2	Серводвигатель и электропривод	Yaskawa/ Panasonic	Япония
3	Гидровлический насос в гидовлический станции	Vickers	Китай
4	Линейный направляющий и шариковый винт	HIWIN	Тайвань
6	Пневматические компоненты	Air TAC	Тайвань
	Гидравлический клапан	Atos	Италия
7	Электрические компоненты	Schneider	Франция
