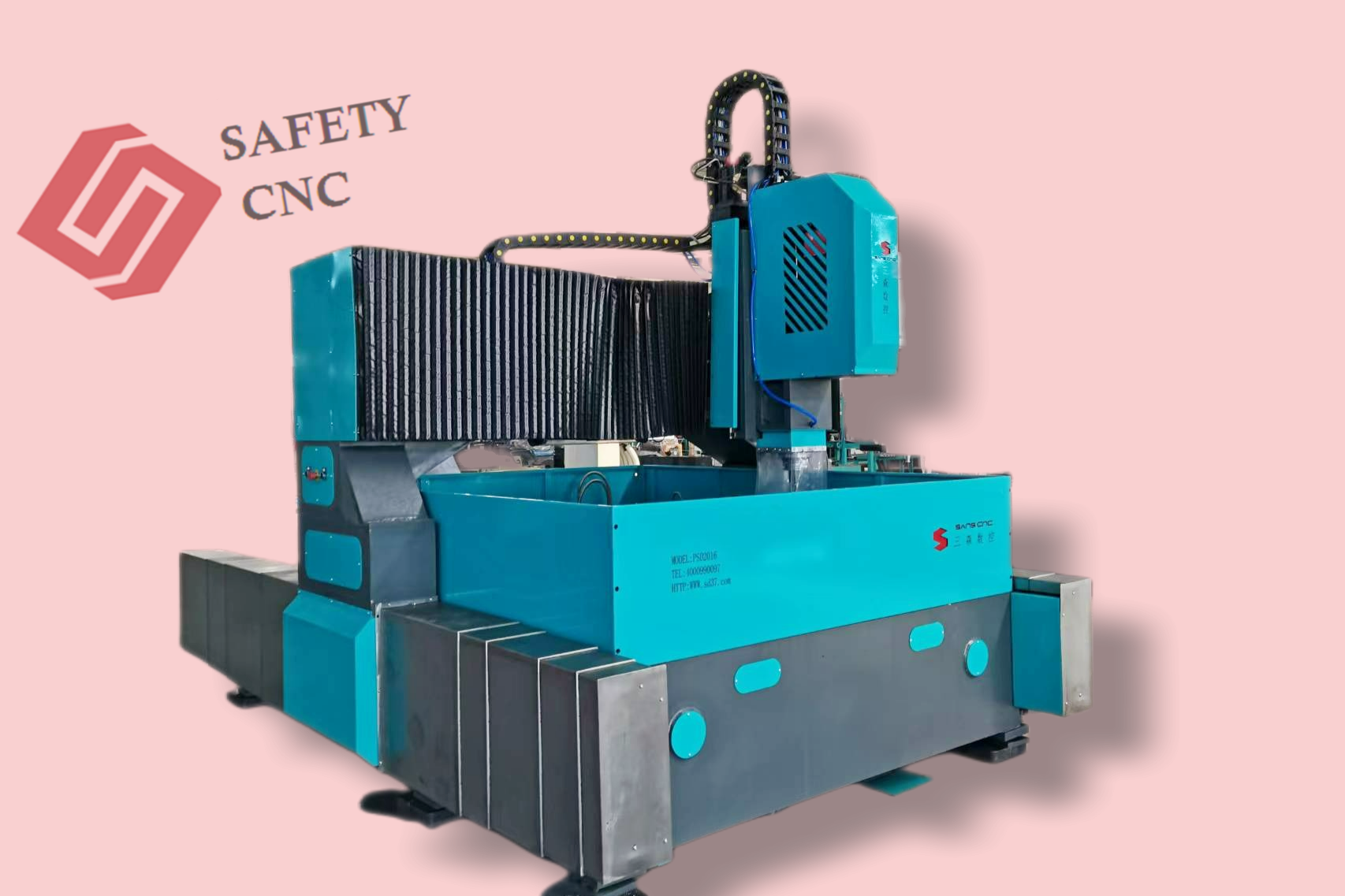

Сверлильный и Фрезерный станок с ЧПУ для листа. PSD2016, 3016
Область применения

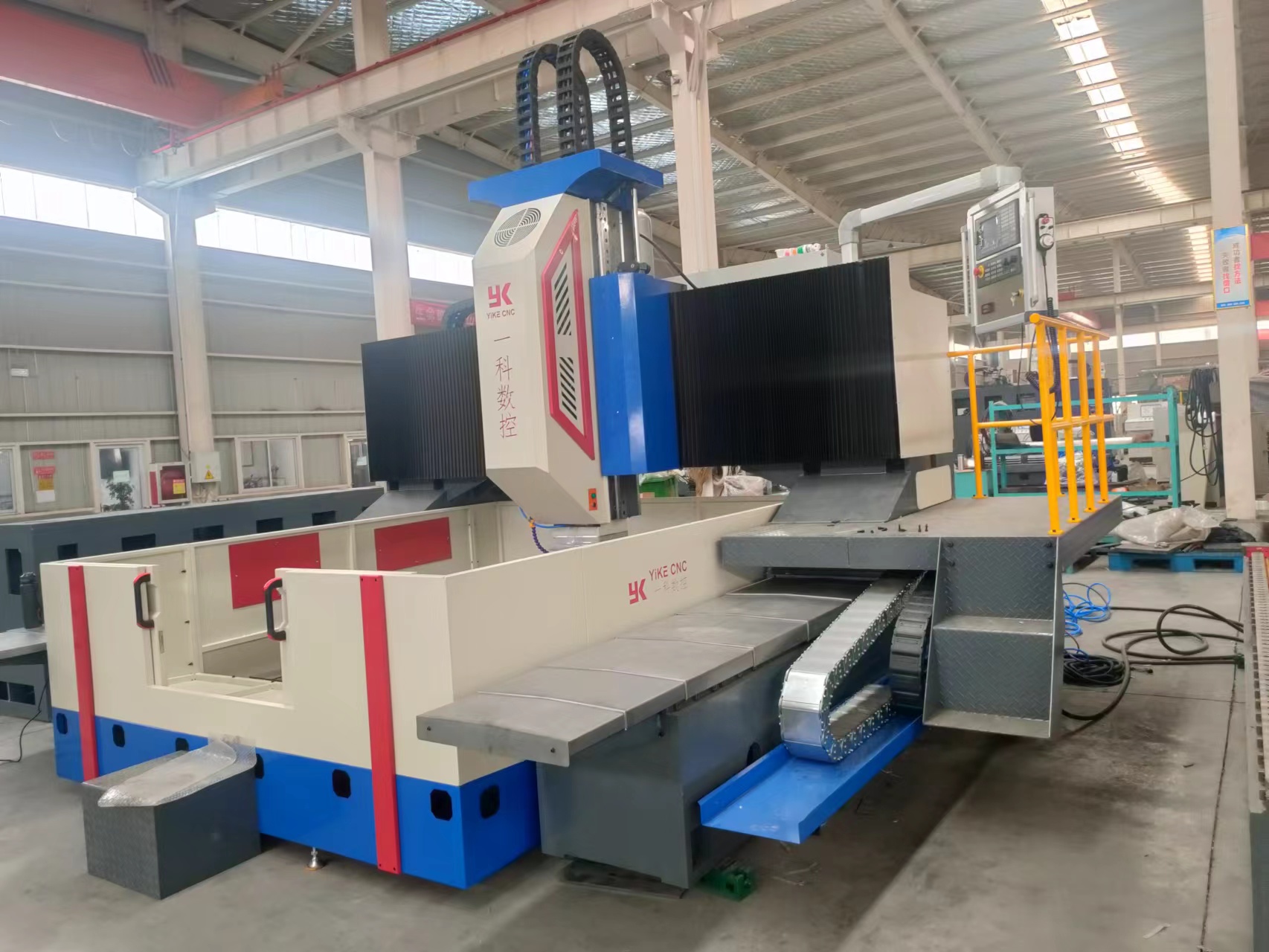

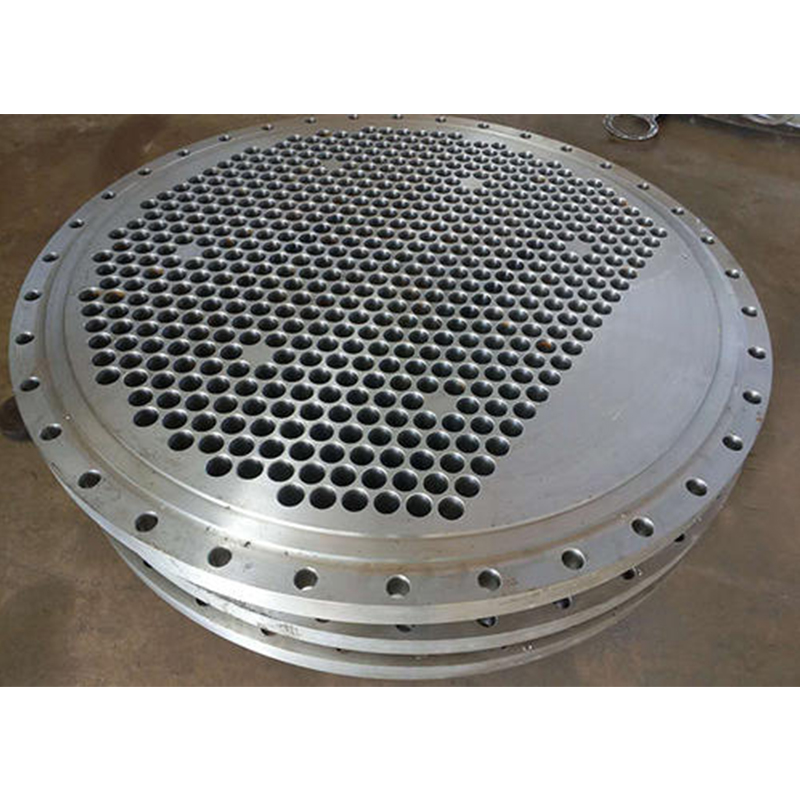

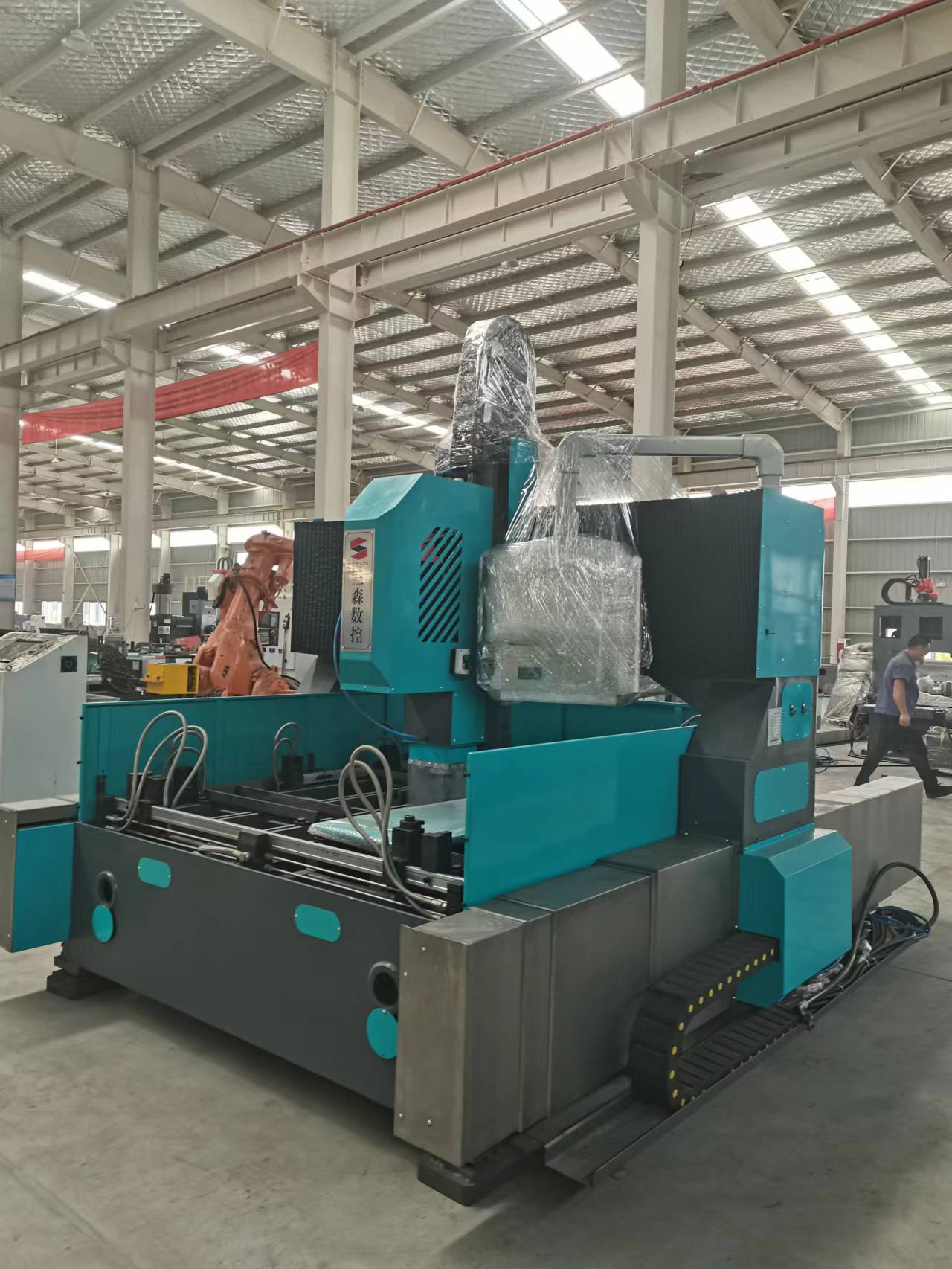

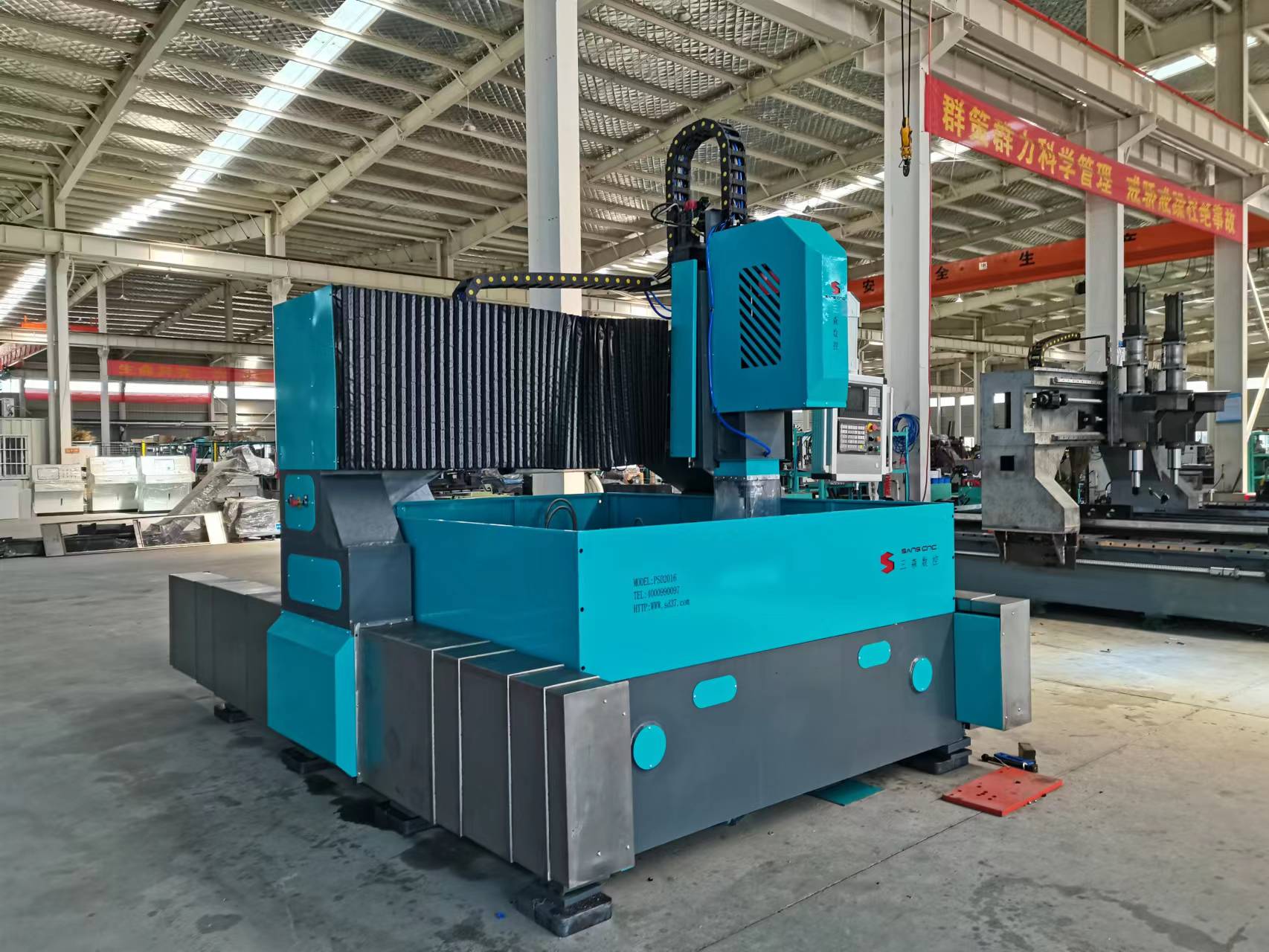

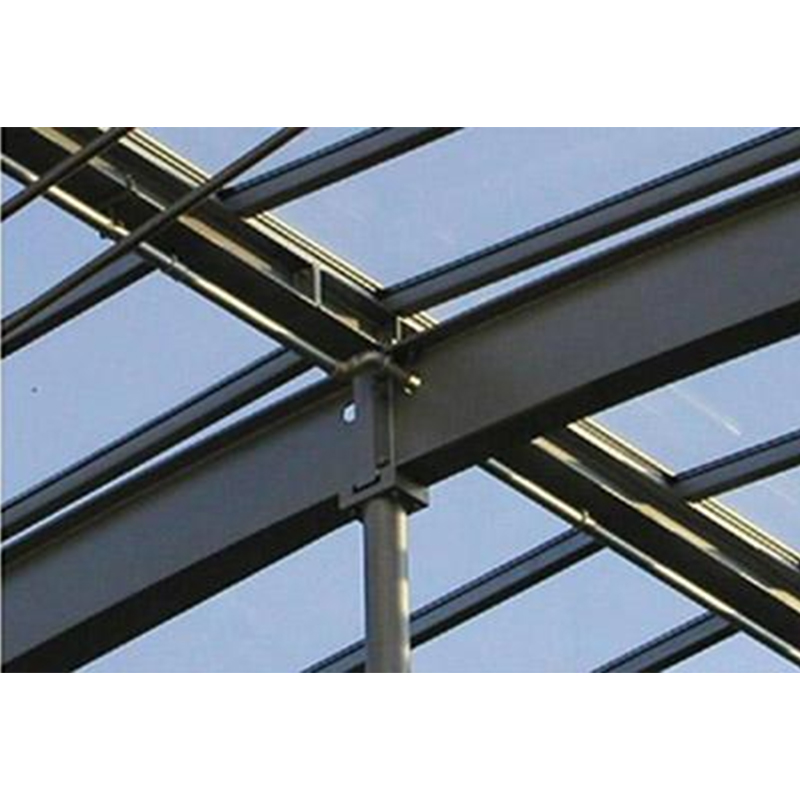

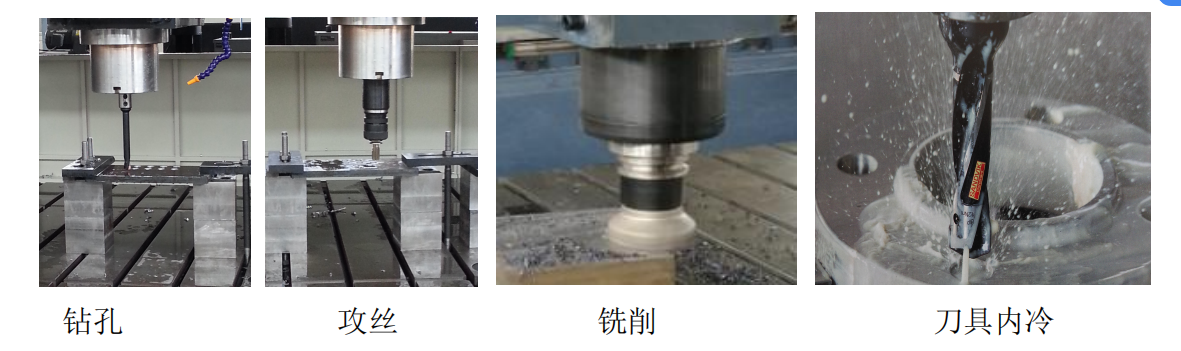

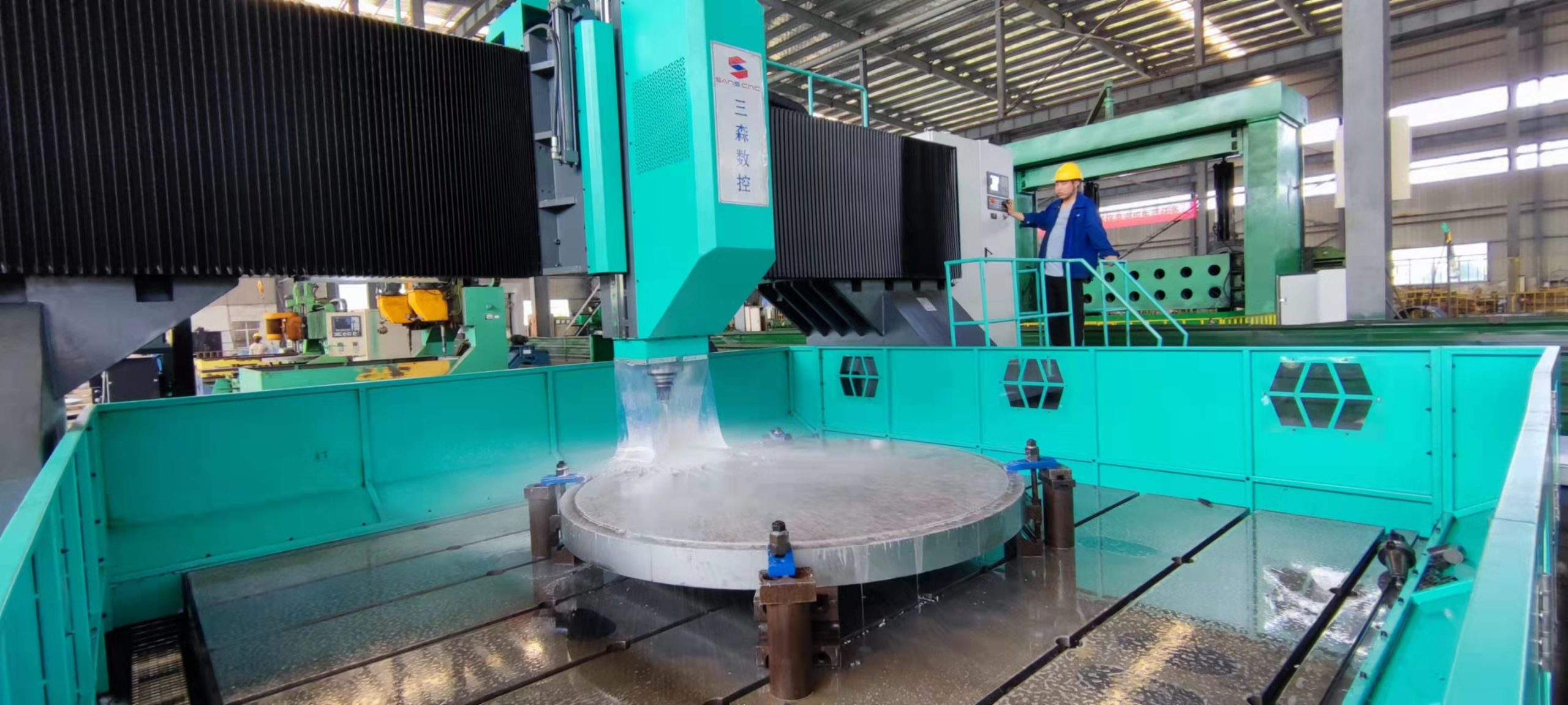

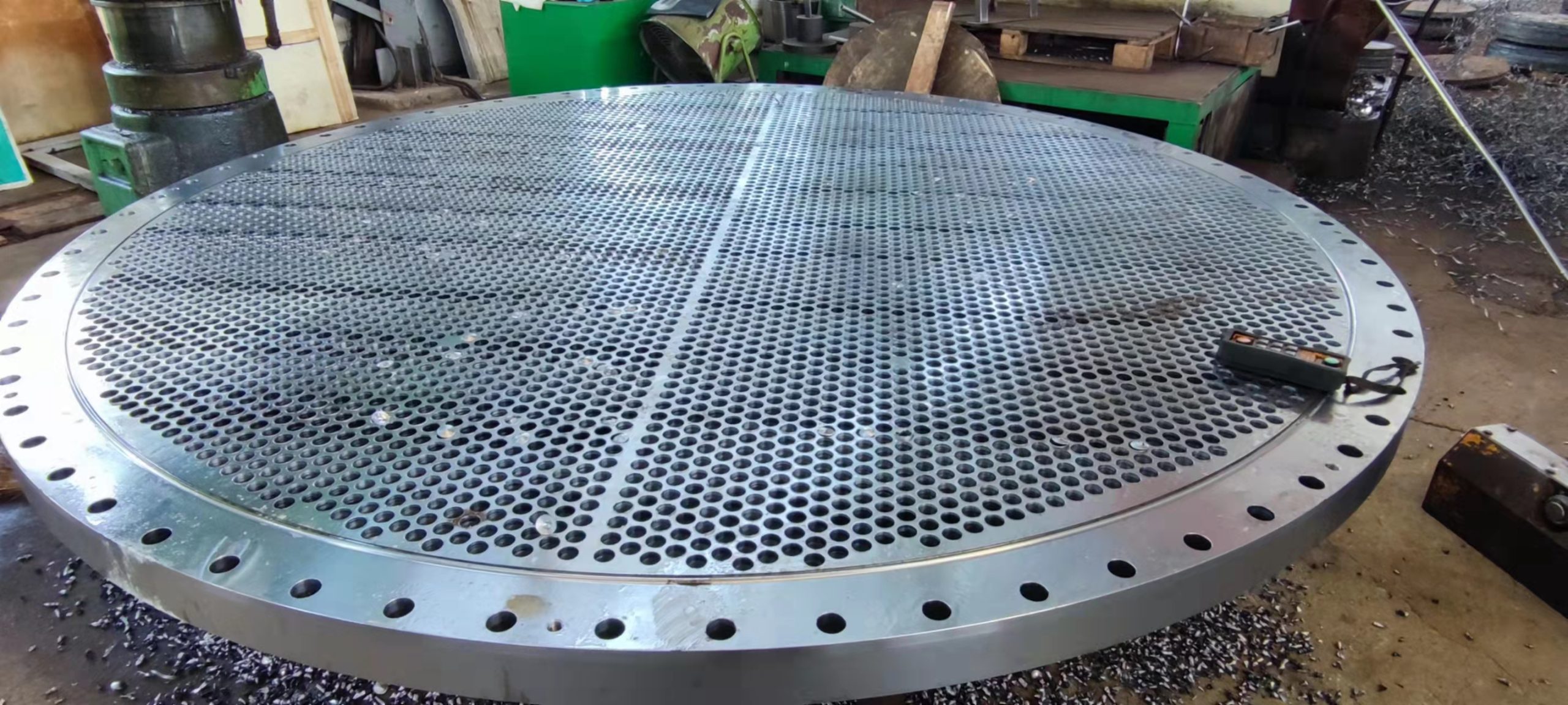

Портальный Высокоскоростный Сверлильный станок с ЧПУ. Серия PSDпредназначены для сверления глухих и сквозных отверстий, зенкования, развертывания, инарезания резьбы. Основной сферой использования высокоскоростных портальныхсверлильных станков является изготовление соединённых лист в областях стальныхконструкции, а также трубных досок и фланцевых деталей, имеющих большое количествоотверстий и предъявляющих повышенные требования к точности сверления.
Конструкция станка
Основными узлами станка являются станина, портал, сверлильно-фрезерная силовая головка, электрическая система управления, централизованная система смазки, система охлаждения, система удаления стружки и др.
1.Станина и портал этого станка представляется собой стальную сварочную конструкцию через исскуственное старение,чтобы удолять внутренное напряжение, поэтому у станка есть отличную динамичность и статичность и меньшая деформация.

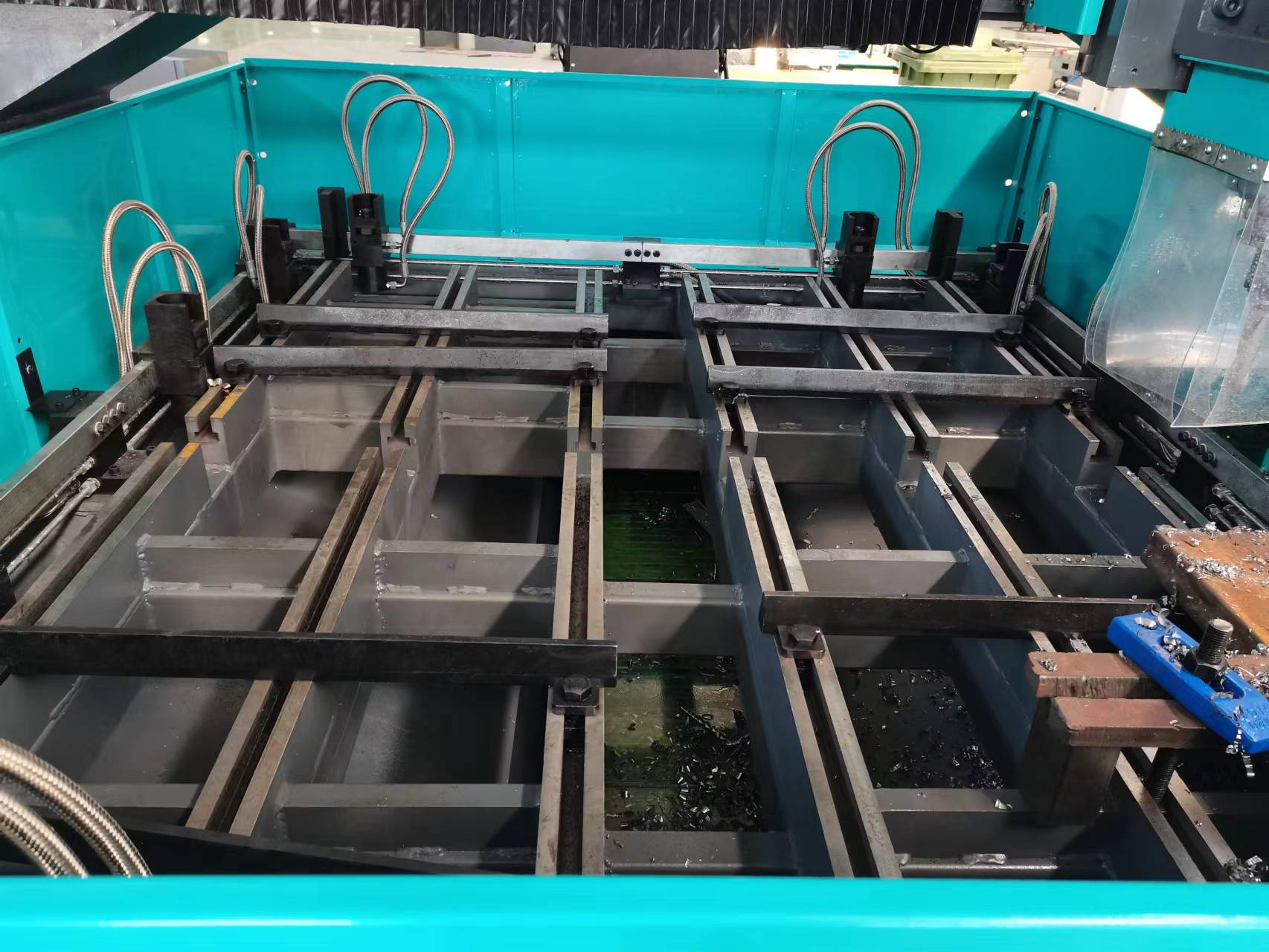

2.Вокруг рабочего стола используется 12 автоматических гидравлических зажимов с автоматическим уравлением, максимальное наложение толщины 100мм, чтобы повысить эффективность производства.

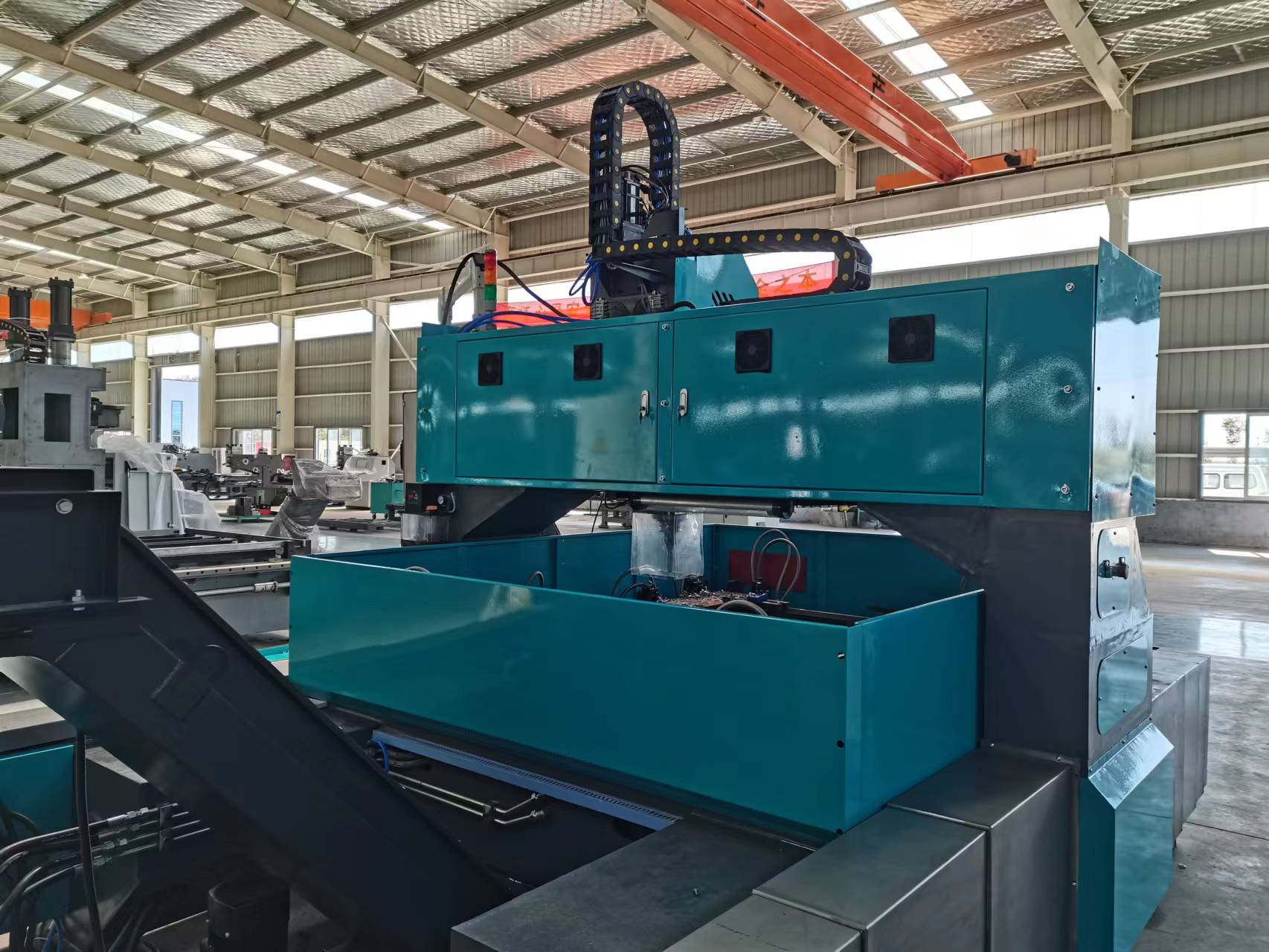

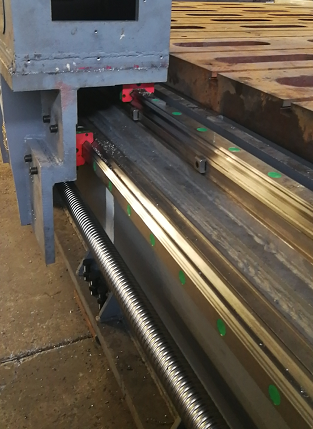

3.Продольное перемещение портала приводится серводвигателем переменного тока и прецизинной шарико-винтовой парой в синхронном движении в обеих стороне, через две линейные направляющие качения с большой грузоподъемностью на левой и правой сторонах, что обеспечивает высокую точность позиционирования и повторную точность позиционирования.
4.Подвижный скейтборд с ЧПУ установлен на балке порталаперемещение скейтборда силовой головки в оси-Y приводится серводвигателем и прецизинной шарико-винтовой парой в синхронном движении в обеих стороне, через две линейные направляющие качения на каждой стороне, что обеспечивает высокую точность работы.

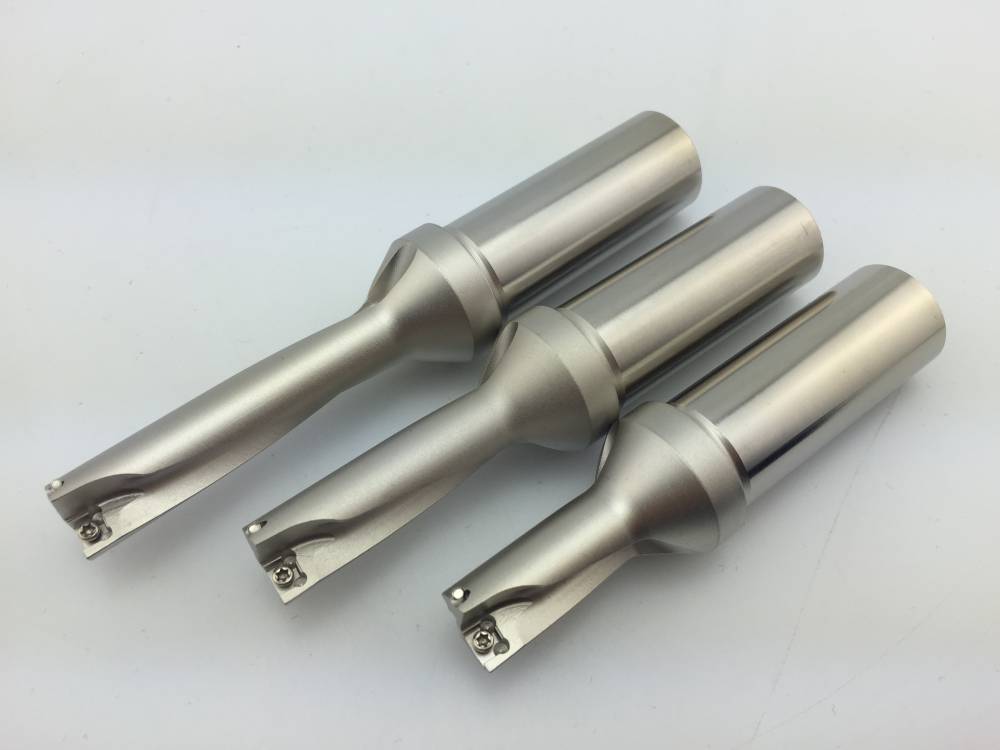

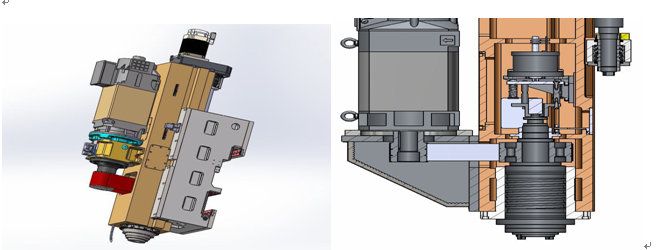

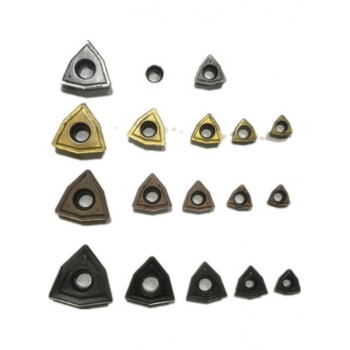

5.Эта машина оснащена вертикальной сверлильной головкой с подающим механизмом типа барана с ЧПУ. В сверлильной головке используется двигатель специального преобразования частоты серии YPNC-B для привода шпинделя через синхронную ленту, 1-2, низкоскоростный момент большой, может выдерживать высокую режущую нагрузку, также подходит для высокоскоростной обработки твердосплавных инструментов.

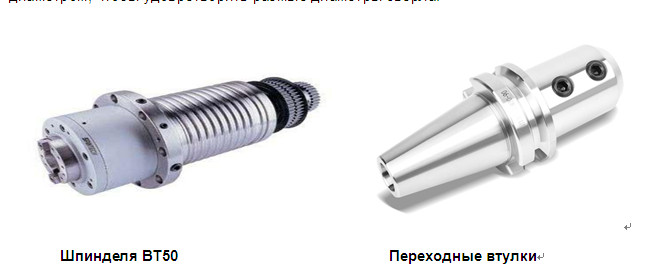

6.Прецизионный шпиндель изТайвана с внутренним охлаждением используется. Коническое отверстие шпинделя- BT5 Шпиндель снабжён автоматическим пружнным механизмом протягивания освобождения инструмента осуществляется это позволяет изменение инструмента удобное.
7. Автоматическая смена инструмента может быть установлен
8. Этот станок оснащен плоским цепным автоматическим конвейером для удаления стружки и машиной для сбора стружки. Система охлаждения оснащена бумажным фильтром с насосом внутреннего охлаждения высокого давления и насосом низкого давления для внешнего охлаждения для внутреннего охлаждения или внешнего охлаждения инструмента. Жидкость охлаждения может быть переработана.

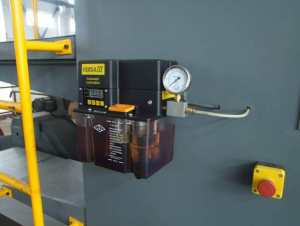

9. Автоматическая смазка направляющих, винта и других движущихся частей осуществляется с помощью автоматического механизма смазки.

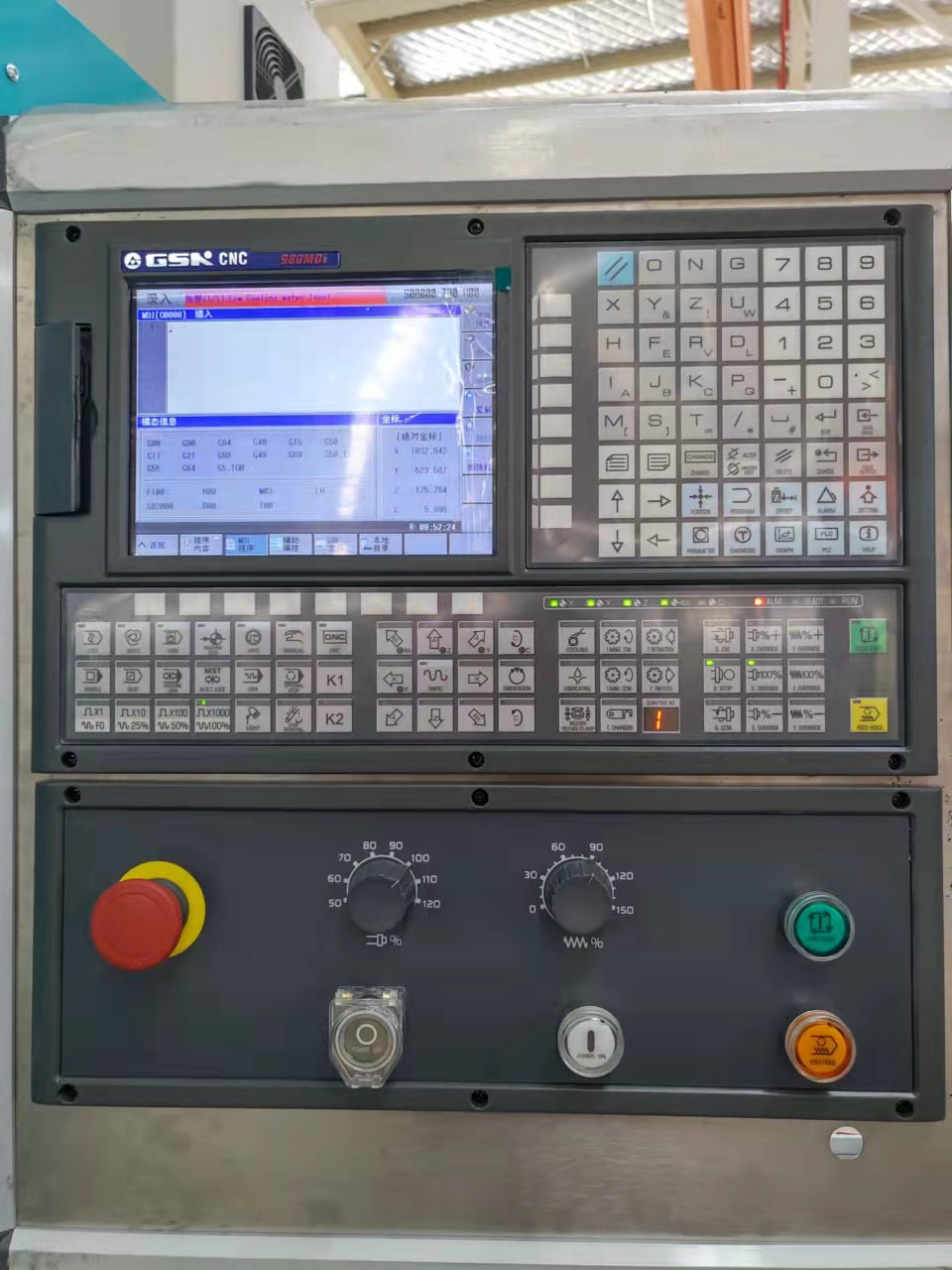

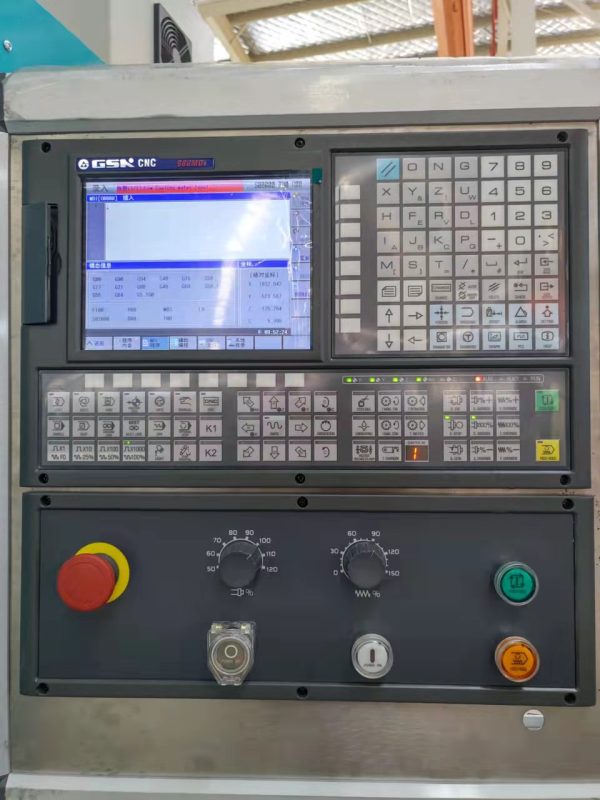

10.Пульт управления с ЧПУ установлен на портале и может перемещаться в продольном направлении вместе с порталом для удобной эксплуатации. Этот станок применяет системы управления KND или GSK и оснащена интерфейсом RS232 и жидкокристаллическим дисплеем LCD. Управление верхним компьютером. Прямое преобразование CAD / CAM осуществляется для удобного программирования, хранения, отображения и связи. Интерфейс имеет функции диалог между человеком и машиной, компенсация ошибок, автоматическая сигнализация и другие функции.

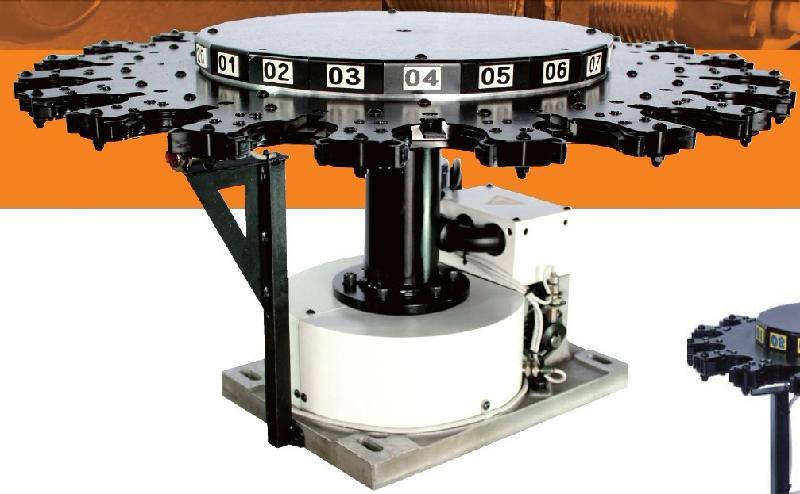

10.Опция:Эта машина оснащена устройством для автоматической замены инструментакак дисковые, так и линейные.
Технические параметры
Модель | PSD2016 | PSD2020 | PSD2525 | ||
Размер обрабатываемого изделия | LxW (мм) | 2000×1600 | 2000×2000 | 2500×2500 | |
Толщина (мм) | 15-100 | ||||
Сверлильный шпиндель | Количество шпинделей | 1 | |||
Модель шпинделя | BT50 | ||||
Частота вращения шпинделя (об/мин) | 30-3200 | ||||
Длина хода при подаче (мм) | 350 (сервоподача) | ||||
Диаметр резьбы, нарезаемой метчиком (мм) | M26 | ||||

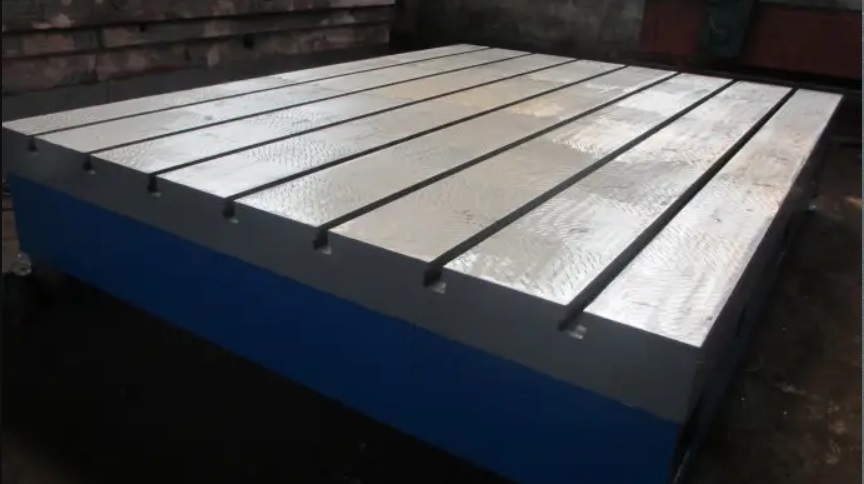

Метод зажима | T-Образная канала по ручному зажиму+ гидравлический зажим 12 станции | ||||
Система управления | KND1000 | ||||
Кол. Ось с ЧПУ | 3+1 | ||||
Мощность двигателя | Двигатель шпинделя (кВт) | 15 (серводвигатель) | |||
Ось X (кВт) | 2×1.6 | ||||
Ось Y (кВт) | 2,0 | ||||
Ось Z (кВт) | 2,0 (с тормозом) | ||||
Система с ЧПУ | KND1000 | ||||
Точность позиционирования (мм) | 0,08 | ||||
Повторяемость позиционирования (мм) | 0,06 | ||||
Метод охлаждения и удаления стружк
|
Устройство удаления стружки | Цепочно-пластинчатый транспортёр | |||
Количество устройств удаления стружки | 1pcs | ||||
Скорость устройства удаления стружки | 1m/min | ||||
Мощность двигателя устройства удаления стружки | 0.75KW | ||||
Мощность двигателя насоса внутреннего охлаждения | 4KW | ||||
Автоматическая смазка
|
Давление подачи смазки | 2 МПа | |||
Количество смазки, подаваемой в точку смазки | 0,1 мл | ||||
Цикл смазки | 6 – 10 мин | ||||
Масса станка (т) | 5,5 | 6,6 | 7,2 | ||
Размеры (мм) | 3800x2050x2750 | 4200x2450x2750 | 4200x2850x2750 | ||
Опция – Инструментальный магазин | На 6 инструментов с прямыми резцами | ||||
Опция – Автоматический зажим | 12 гидравлических зажимов |
КОМПОНЕНТЫ ОБОРУДОВАНИЯ
No. | Наименование | Производитель | Страна |
1 | Система управления | KND1000 | Китай |
2 | Серводвигатель и электропривод | KND | Китай |
3 | Линейные направляющие и Шарико-винты | HIWIN | Тайвань |
5 | Прецизионный шпиндель | KENTURN | Тайвань |
6 | Пневматические компоненты | Air TAC | Тайвань |
7 | Гидравлические клапаны | Atos | Италия |
8 | Гидравлический насос | Justmark | Тайвань |
11 | Электрические компоненты | Schneider | Франция |
