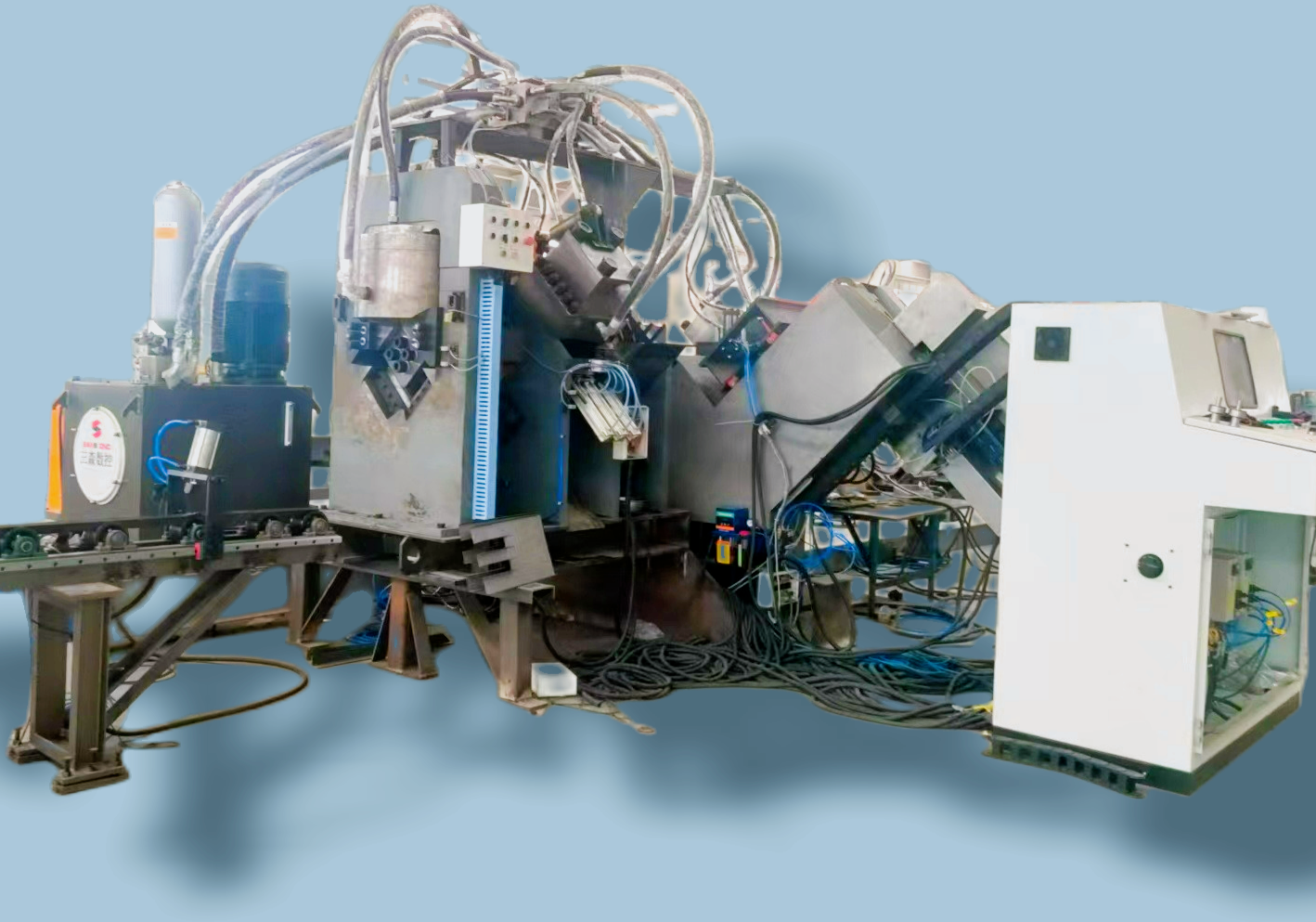

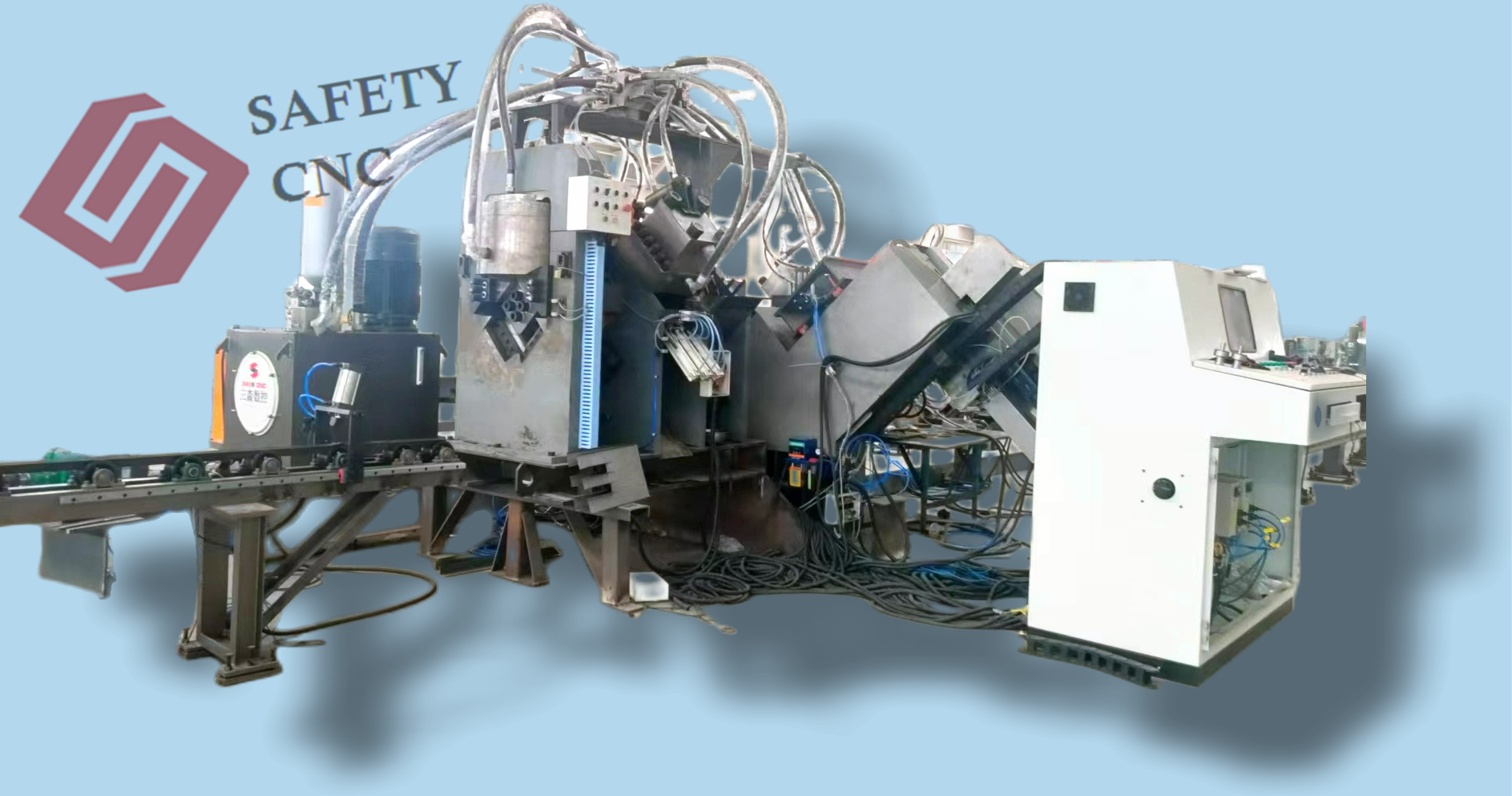

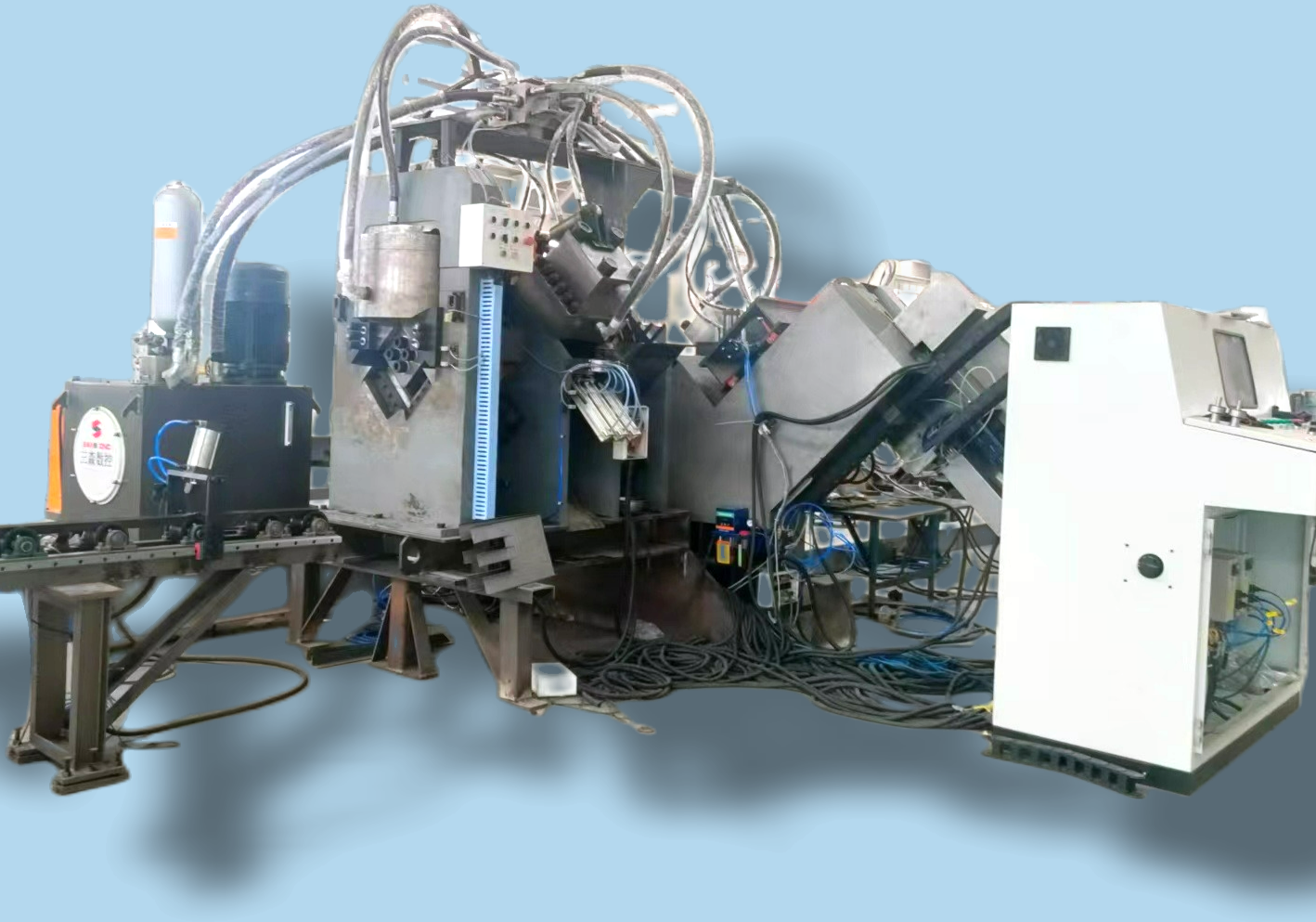

Интеграционный станок для сверления, пробивки, маркировки и резки уголковой стали с ЧПУ. CDM2020, CDM2532, CDM3635

Классификация:Интеграционный станок для сверления, пробивки, маркировки и резки уголковой стали с ЧПУ. CDM2020, CDM2532, CDM3635
Описание

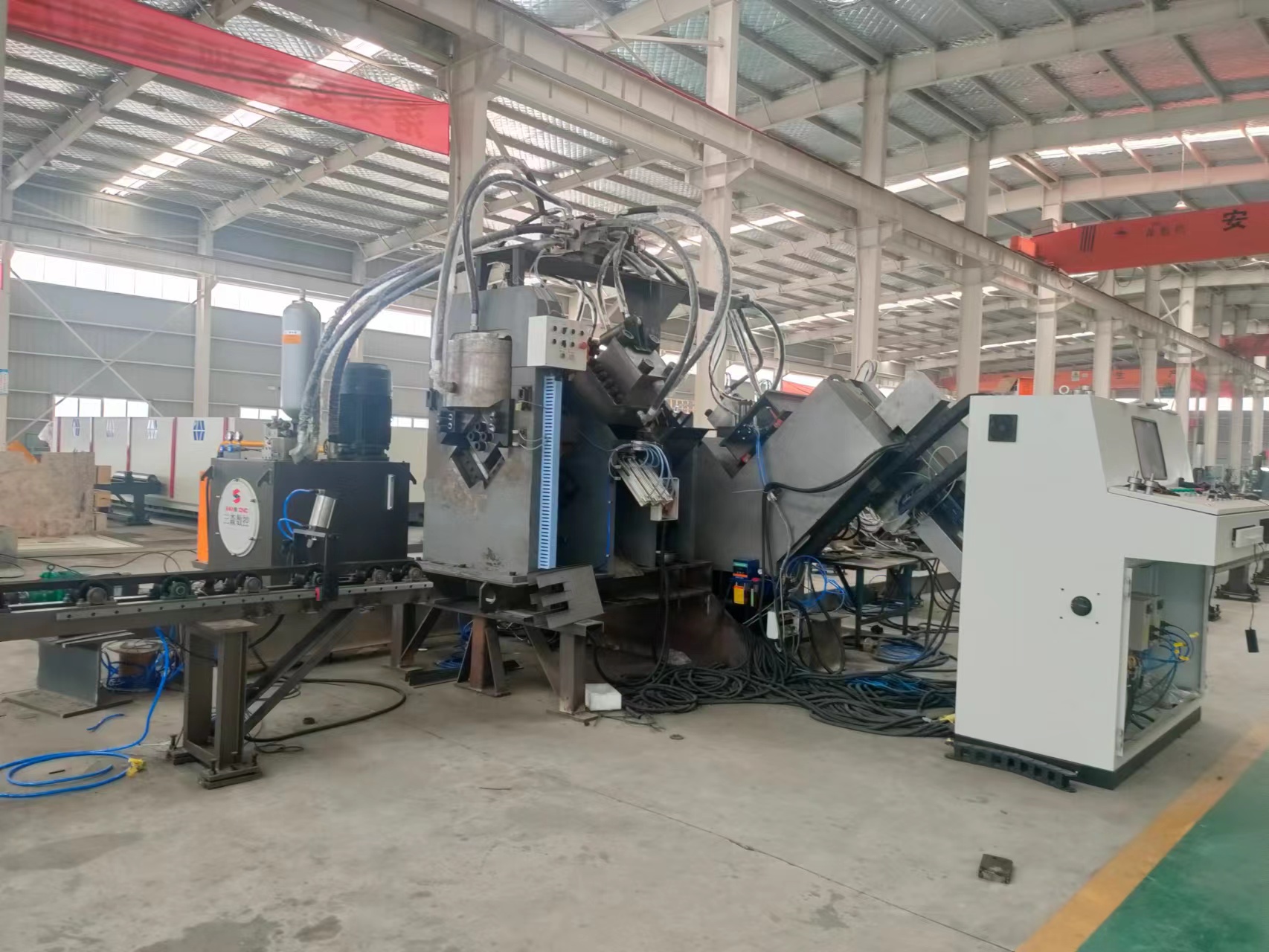

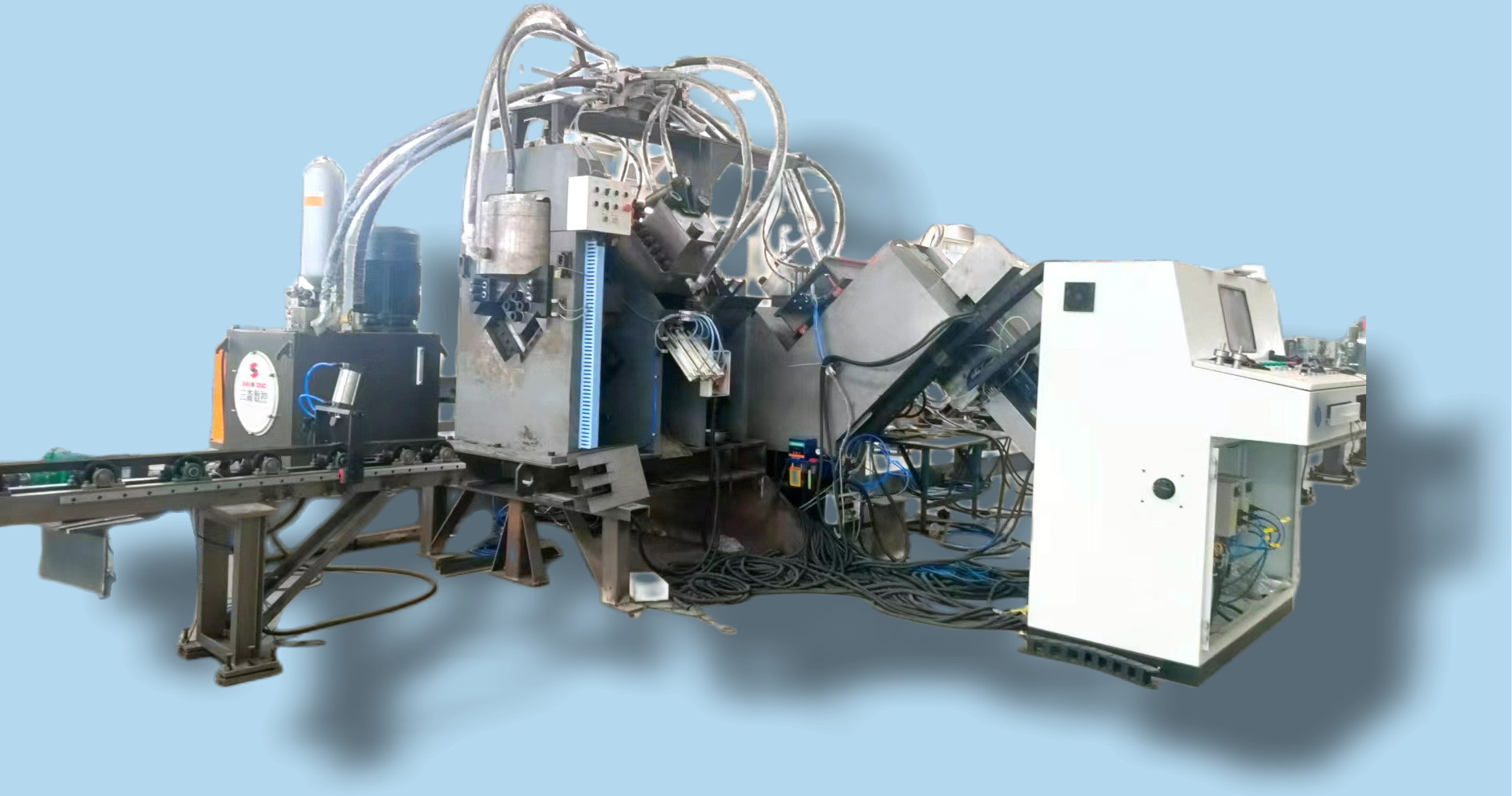

Производственная линия для сверления, пробивки, маркировки и резки уголковой стали с ЧПУ. CDM2020, CDM2532, CDM3635

Область применения

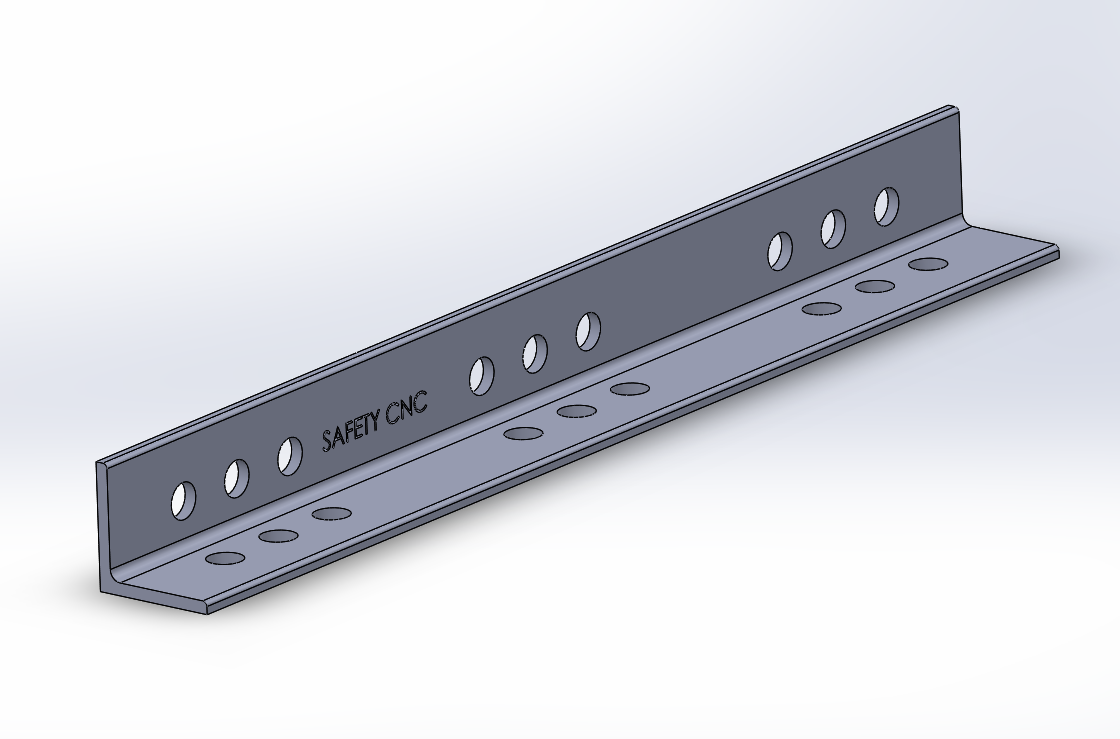

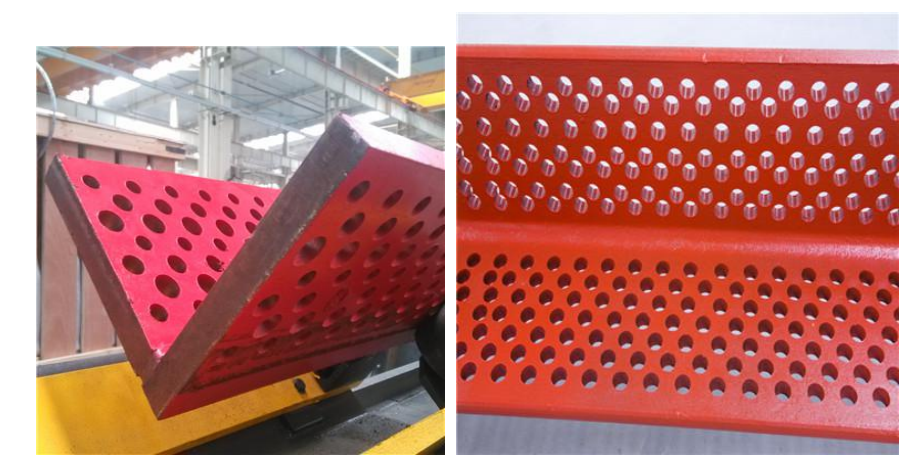

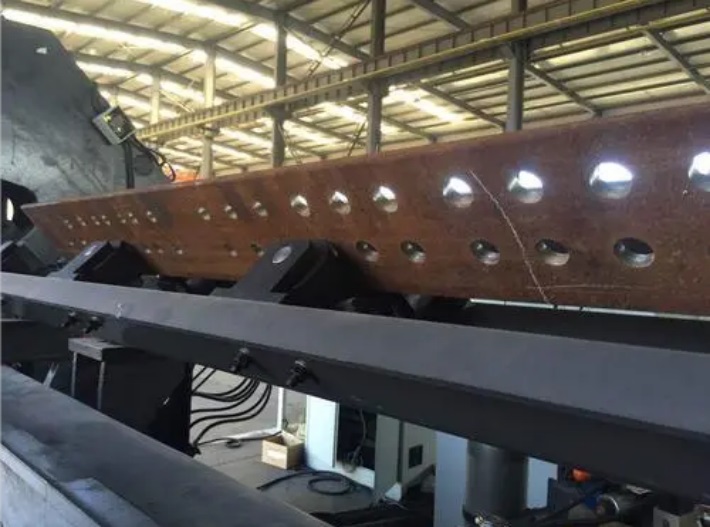

Производственная линия подходит для сверления, маркировки, пробивки и резки уголкового стального проката на предприятиях, производящих опоры электропередачи, средства связи, стальные конструкции и водяной башни и т.д.

Особенности конструкции станка

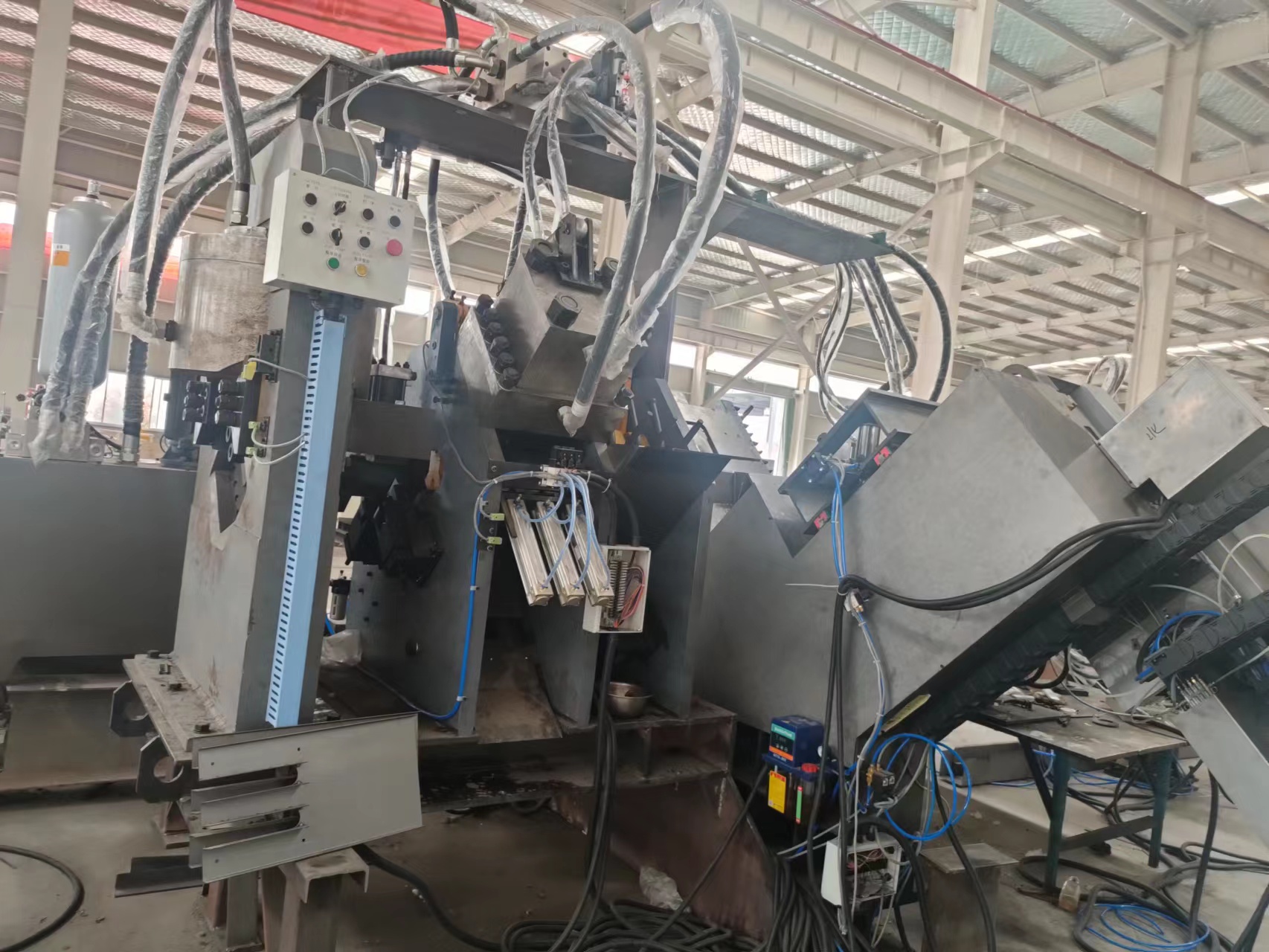

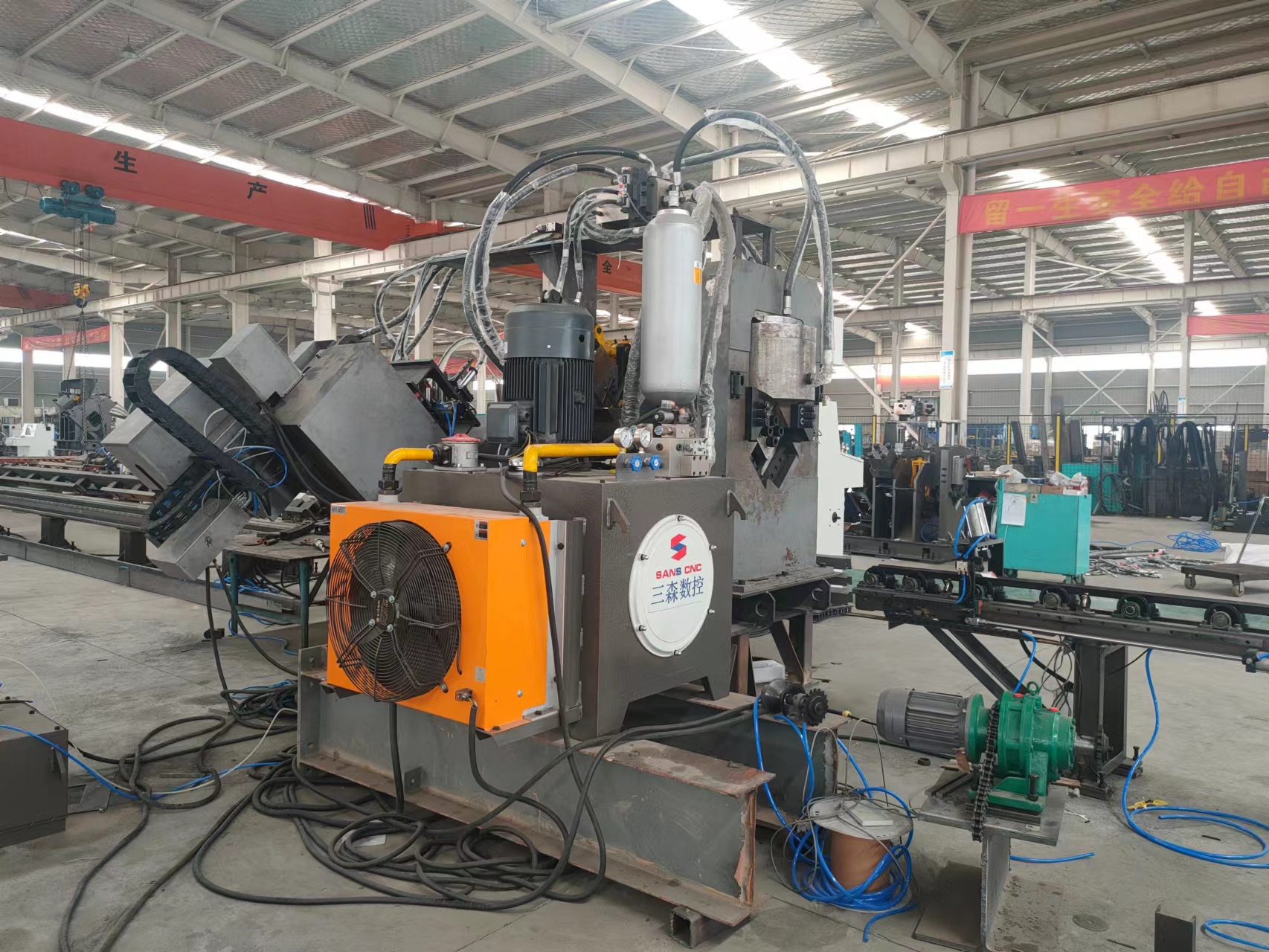

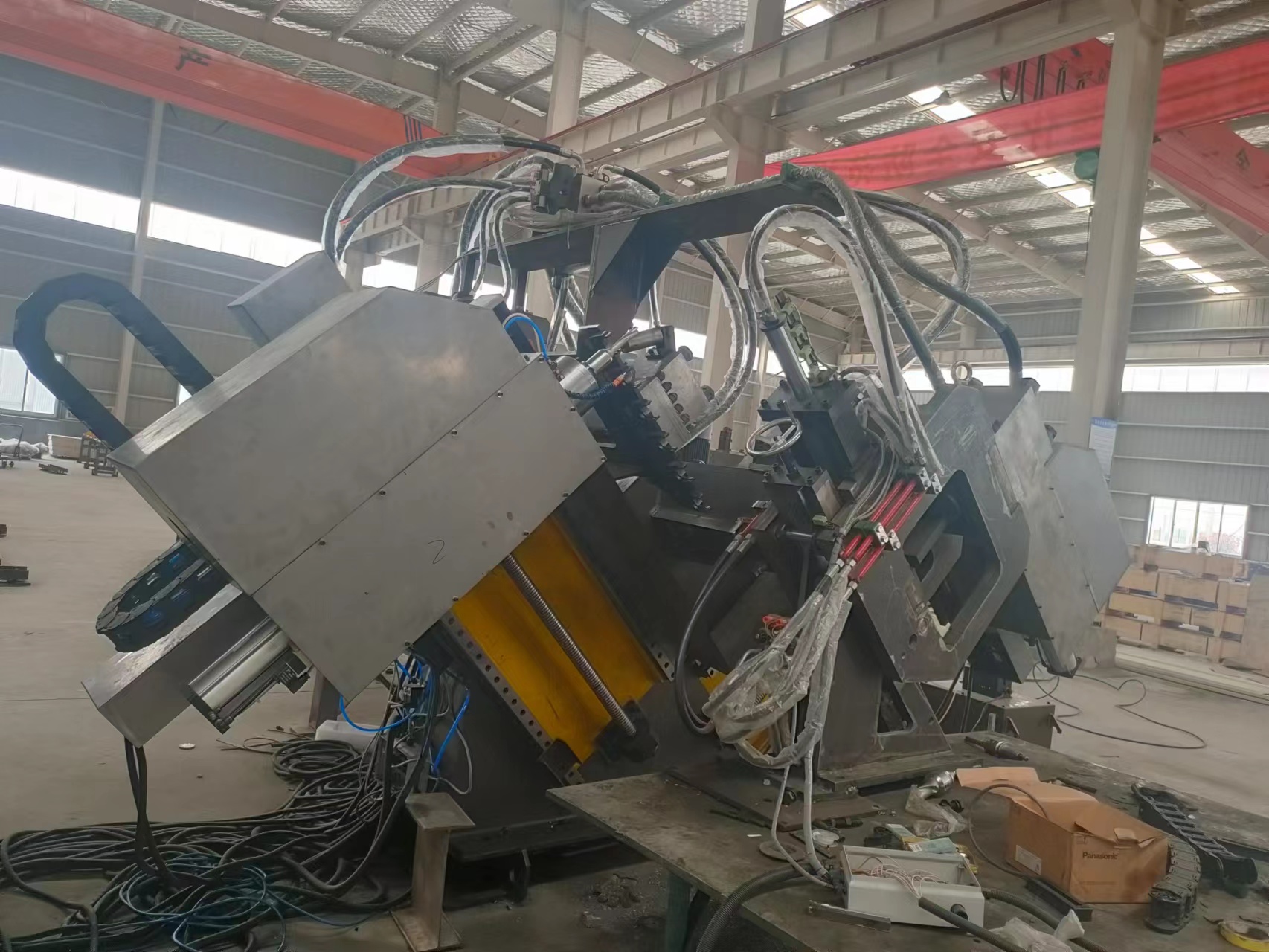

Основными узлами производственной линии являются стол поперечной подачи, устройство опрокидывающей подачи, загрузочный рольганг, тележка с ЧПУ, устройство маркировки, блок сверления, блок пробивки, отрезное устройство, пресс, рольганг готовых изделий, гидравлическая система, система управления, пневматическая система и др.

1 Механообработка с использованием ЧПУ представляет собой очень удобный процесс, обеспечивающий автоматизацию, прецизионную точность, универсальность и поточное производство.

  1. Подающая тележка с ЧПУ приводиться в действие серводвигателем, обеспечивающим высокую точность позиционированияпо оси-X.

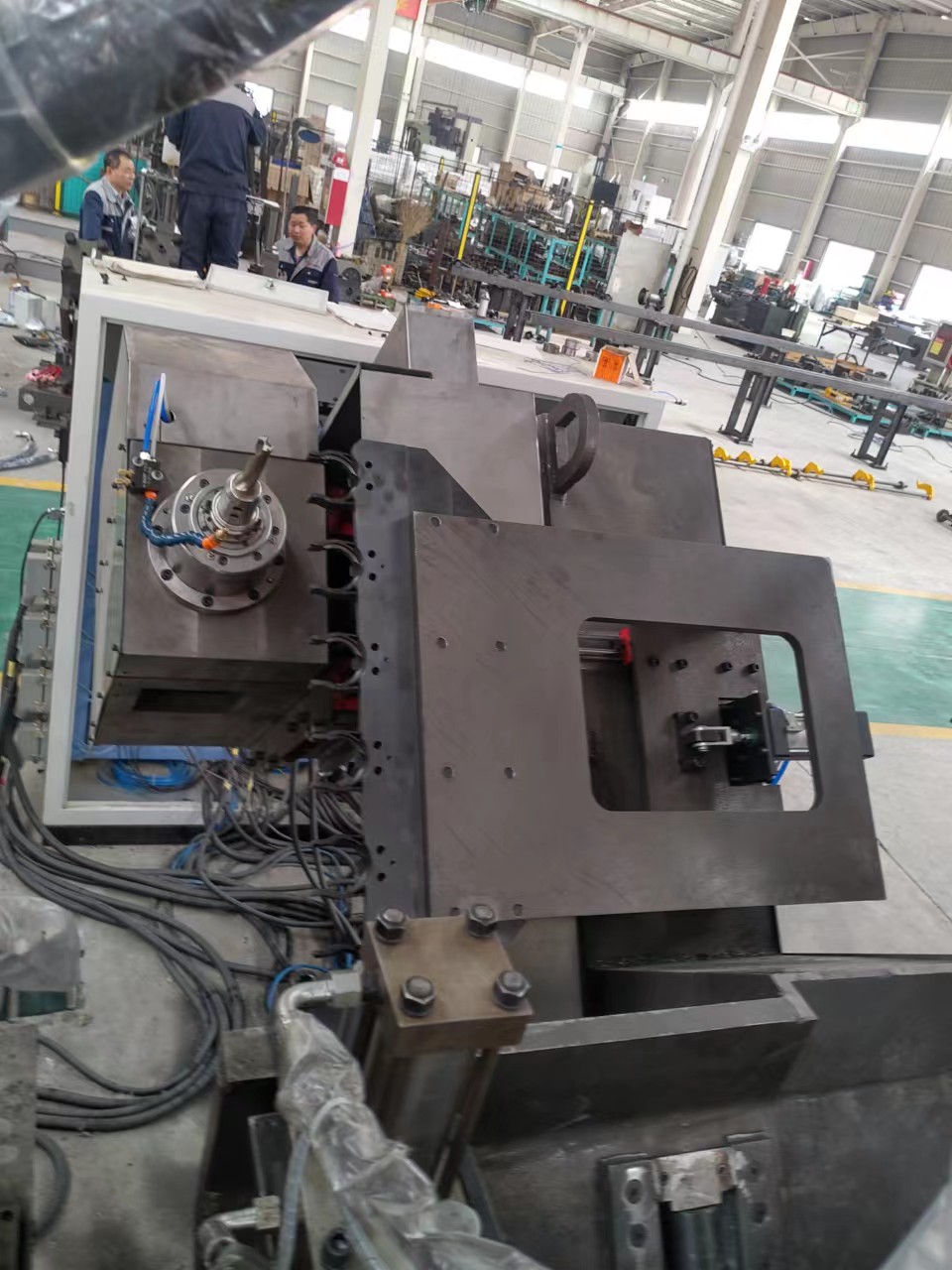

  1. Маркировочное (клеймовочное) устройство имеет закрытый корпус, что обеспечивает высокую жесткость. Устройство оборудовано четырьмя комплектами букв. Расстояние клеймения может быть установлено по желанию.

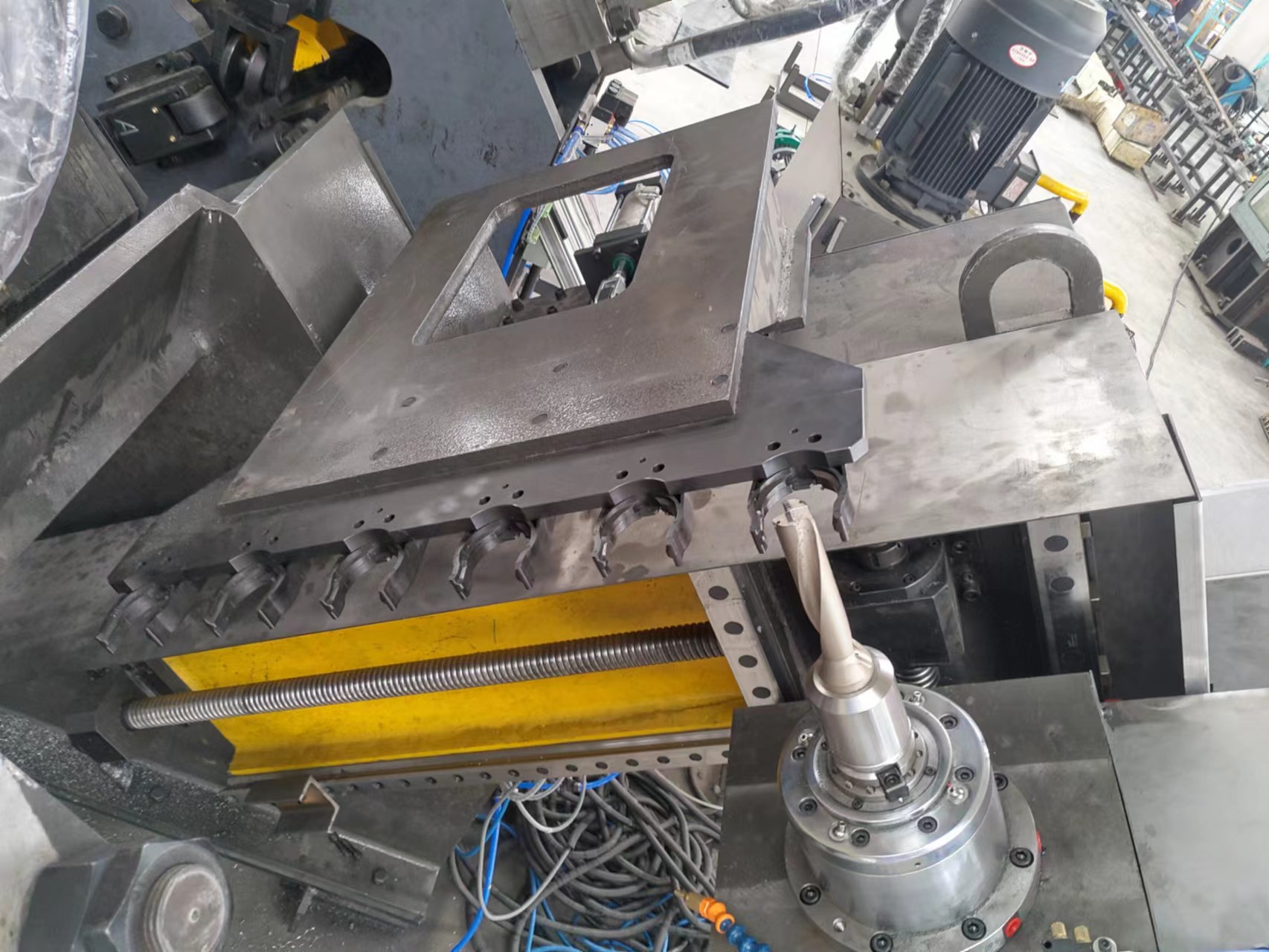

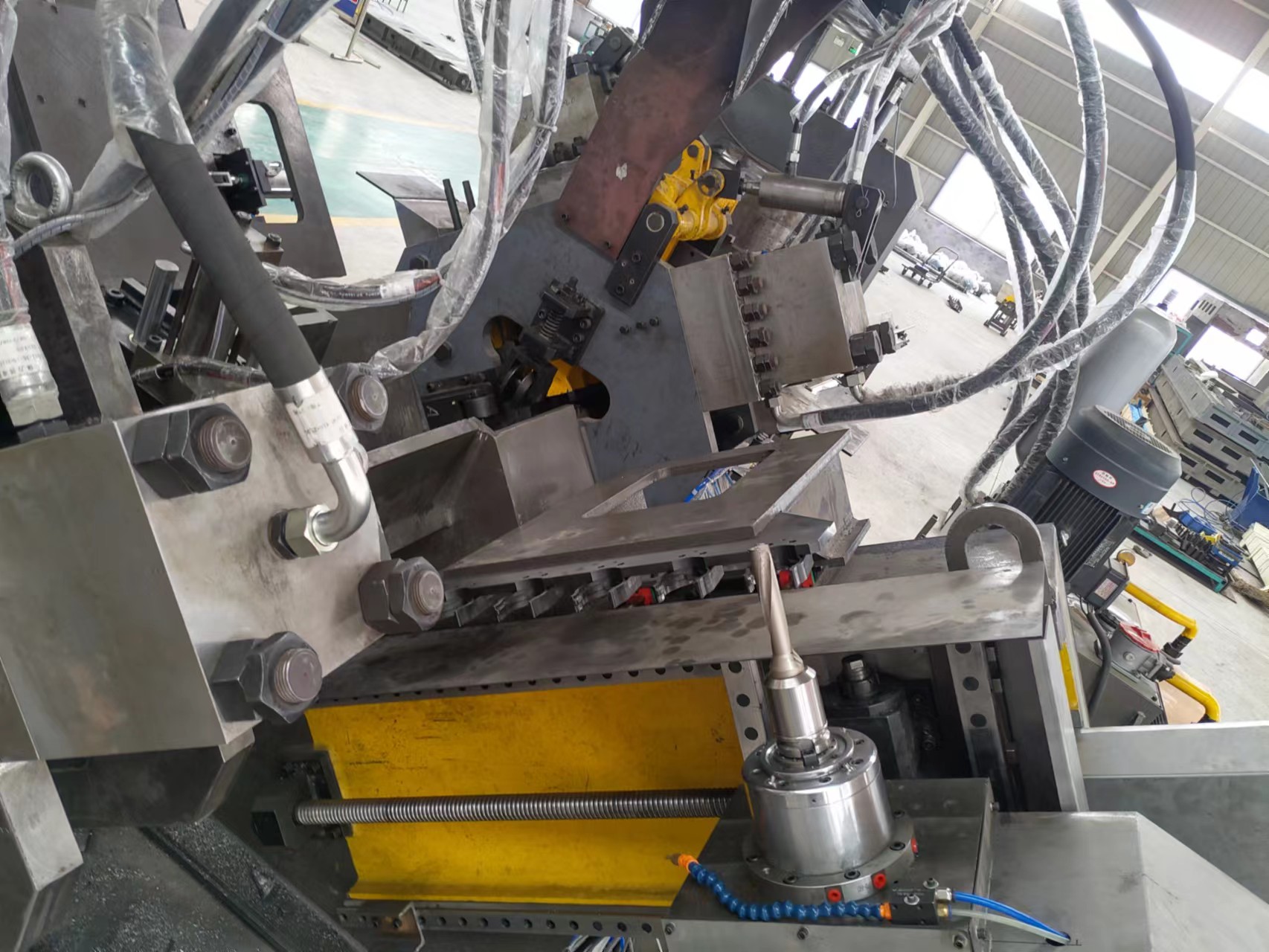

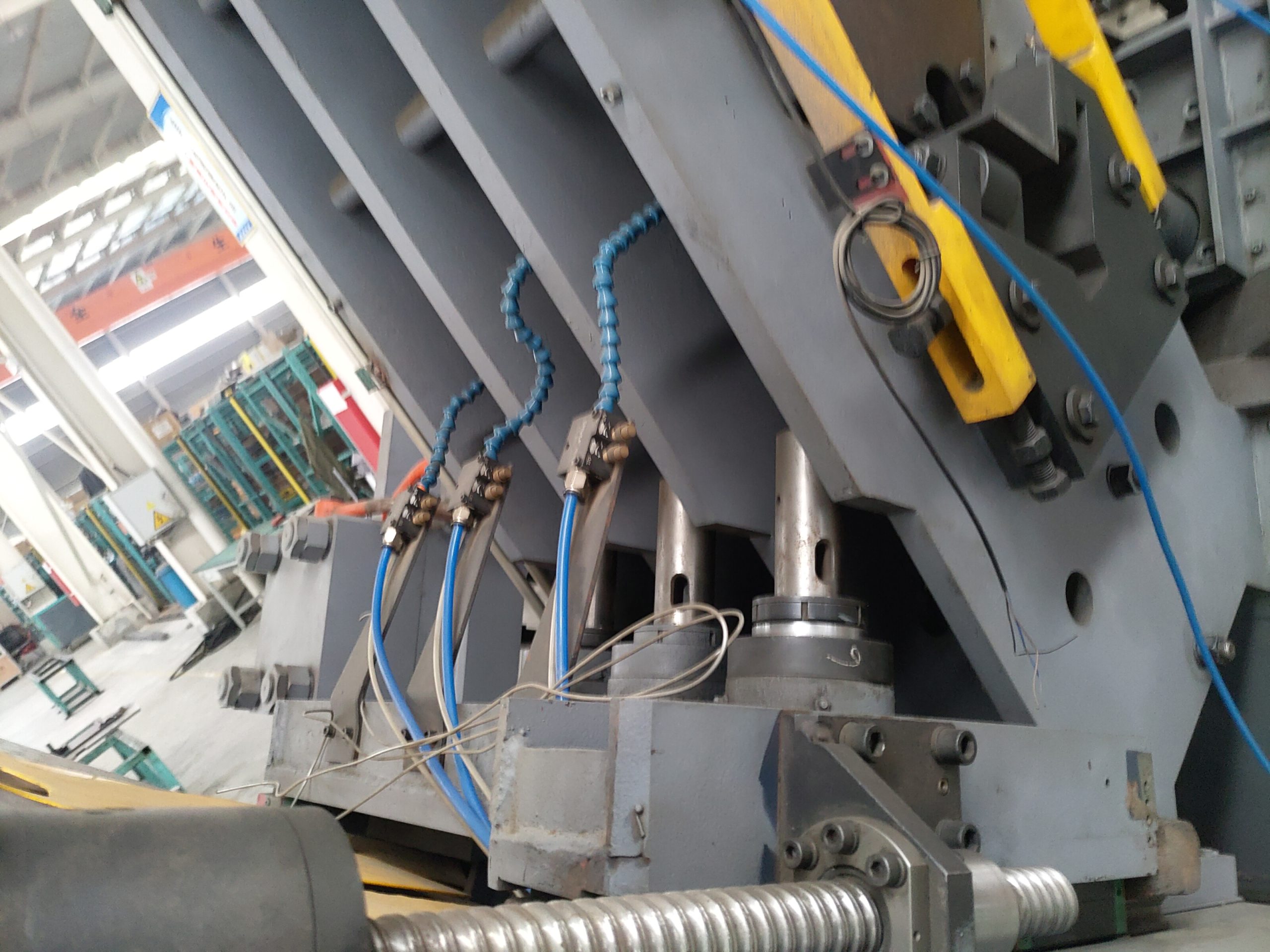

  1. Эффективность сверления высокая и качество отверстия хорошо.Блок сверления состоит из шести комплектов сверлильных  головок с ЧПУ, по три на каждом крыле угловой стали, а также могут быть установлены сверла с различными диаметрами отверстия.

Движение сврелильной головки в направлении обоих крыльев угловой стали (Оси-A, B) управляется сервомотором, шариковым винтовым приводом, что обеспечивает высокую точность положения отверстия в заготовке угловой стали.

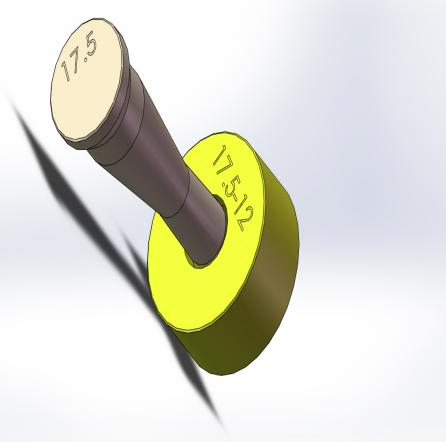

  1. 5. Модуль пробивки линии для обработки углового проката позволяет использовать на каждой стороне одновременно до 3-х пуансонов различного размера. Здесь есть возможность их быстройзамены.

6.Блок резания:

Однолезвие или двухлезвие может применяется на станке.

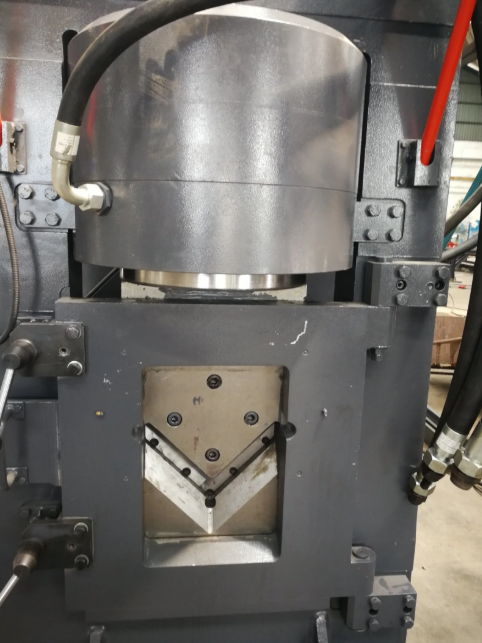

Однолезвие приводится в движение мощным гидроцилиндром, чтобы не производить отходы, повышать коэффициент угловой стали, экономить расходы для пользователей .

Двухлезвие применяет экономический гидроцилиндр с двумя лезвием, чтобы обеспечить стабильность уголка при резания

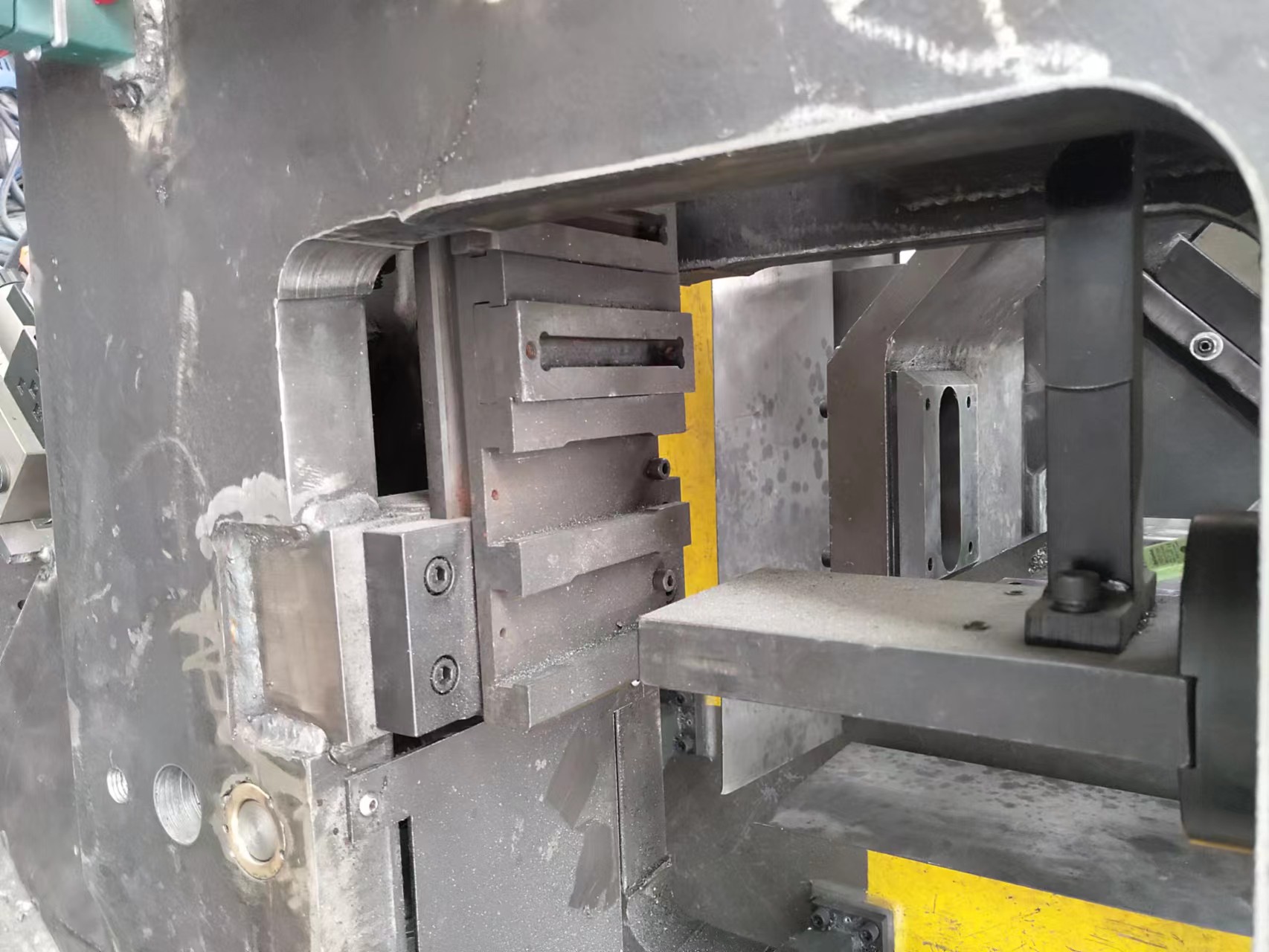

Блок резания состоит из рамочного фюзеляжа, основного цилиндра, механизма верхнего ножа, механизма нижнего ножа и так далее.  В соответствии с инструкциями компьютера, различные спецификации угловой стали проводит резки с хорошим качеством разреза.

           Двухлезвие                            Однолезвие

  1. 5.Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера (PLC), внешних датчиков и др.

Управляющая программа обработки деталей поддерживает ручное программирование ,а также автоматическое преобразование CAD / CAM осуществляется для удобного программирования, хранения, отображения и связи. Процедура обработки может храниться в системе после ее завершения и может быть вызвана позже.

Интерфейс имеет функции диалог между человеком и машиной, компенсация ошибок, автоматическая сигнализация и другие функции.

Технические параметры

Модель CDM2020 CDM2532 CDM3635
Минимальный размер уголкового профиля (мм) 63 ´63 ´ 4 90 ´90 ´ 10
Максимальный размер уголкового профиля (мм) L200´200´20 L250´250´ 32 L360´360´35
Мак. длина заготовки(м) 14
Пробивка Номинальное усилие пробивки (кН) 1100
Число пуансонов на одной стороне 3
Мак. диаметр(мм) Æ 26
Регурируюощее расстояние до края(мм) 20-180
Сверление Количество сверла на каждой стороне 3
Конус шпинделя Морзе-#4 BT40
Максимальный диаметр(мм) Æ 40  Æ 40
Скорость шпиннделя(об/мин) 180-560 30-6000
Диапазон регулировки расстояния (мм) 50-220 50-220 50-330
Маркировка Номинальное усилие маркировки (кН) 1030
Кол.круппы знака                     1
Кол. знака 15
Размер знака 14´10´19
Резание Режим резки Однолезвие
Номинальное усилие резания (кН) 4300
Мак. размер резания 200х200х20 мм
Скорость подачи заготовки(m/min) 30-80
Метод подачи Тележка по серводвигатаелю
Режим управления PLC + главный компьютер
Точность обработки Соответствует Национальный Стандарту GB2694-2010
Способ программирования ПО для программирования или Чертеж в формате CAD
Функции программы Мониторинг в реальном времени, отображение ошибок, сигнализация ошибок
