Роботизированная Сварочная Линия для стальных конструкций,KUKA или BAYKAL Робот

Классификация:Роботизированная Сварочная Линия для стальных конструкций,KUKA или BAYKAL Робот
Описание

Интелектуальная Роботизированная Сварочная Линия для стальных конструкций

Применение проекта:

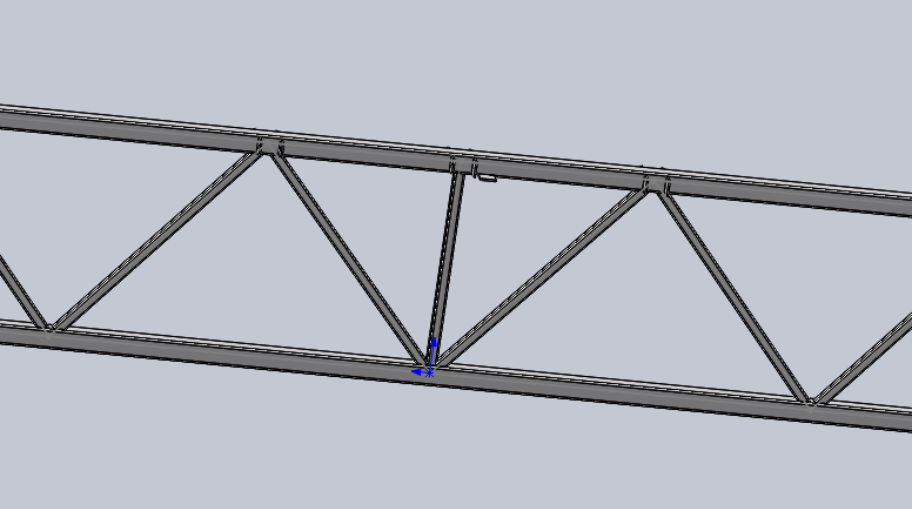

Эта линия специально предначначен для сварки квадратные трубы в трёх чертежах л.5_1015 (Пролет)(1), л.7_1019 (Конек) и л.2_1005 (Нога), которые клиент отправил и используются в строительстве стальнх контрукции.  Сварочная скорость быстрая при взаимодействии трех сварочных роботов.





Длина заготовки составляет около 9 м, ширина около 1.5м, максимальная высота около 1.5 м, толщина около 10-30 мм, а наибольший вес составляет около 5 тонн.

Особенность сварочной системы:

Чтобы решить проблему для сварки стальных конструкций, наша компания разработала роботизированную систему сварки без указания обучения, которая может использовать трехмерную сенсорную систему для автоматического измерения и позиционирования, специальную систему присваивания для автоматического присваивания технологических параметров сварного шва, быстрого и эффективного;

Система для управления деформацией сварки может автоматически разложить процесс сварки, последовательно сварить, чтобы обеспечить наименьшую деформацию сварки.  Система визуального слежения может автоматически измерять положение сварки.

Вся система использует отечественную роботизированную систему, максимальный диапазон хода 2 метра, оснащенную известным отечественным производителем цифрового сварочного питания.  И экономически, и выгодно.

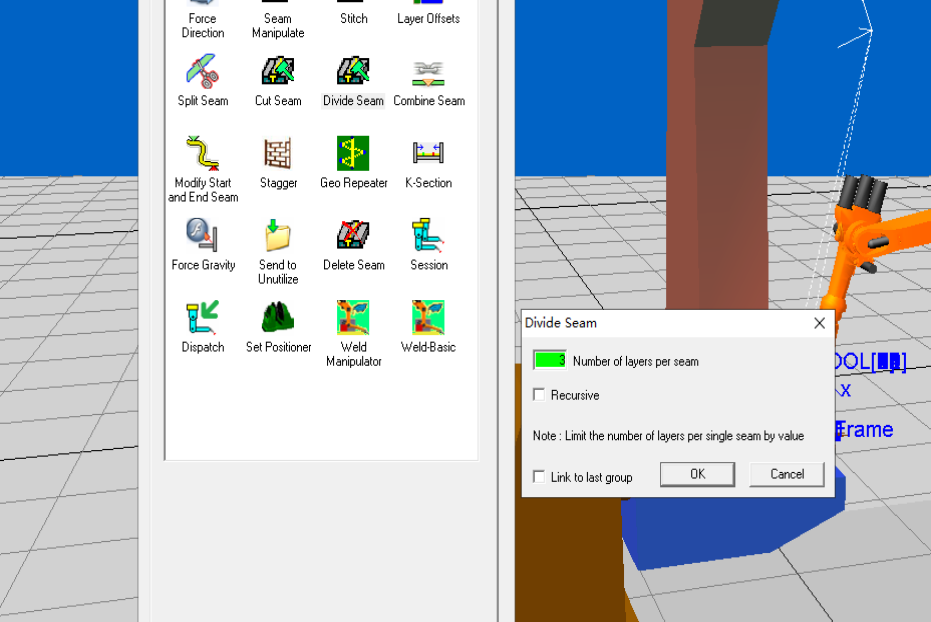

Самой большой особенностью системы является то, что она оснащена единственной в мире функцией разложения швов в системе “SmartTCP”, которая может обеспечить управление входом тепла в сварку с помощью одной роботизированной технологии управления мелкосерийной сваркой.  Контролируйте деформацию сварки до минимума.

SmartTCP:

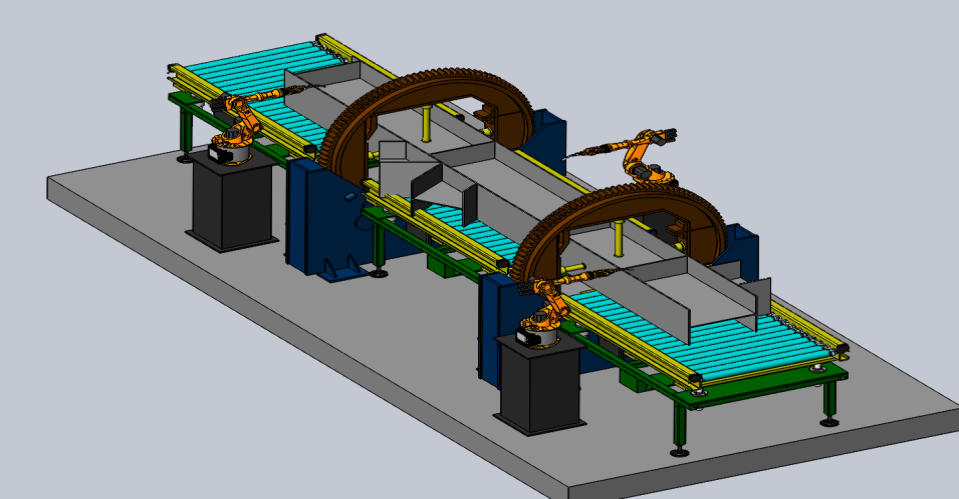

Составляющие конструкции :

Целая линия в основном состоит из таких следующих компонентов, как:

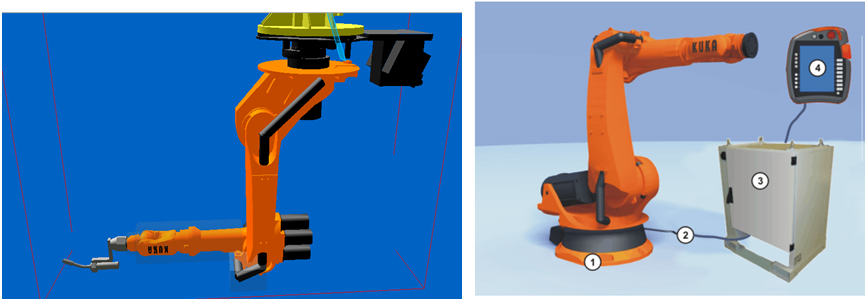

  1. Трикомплекта промышленных сварочных робота:

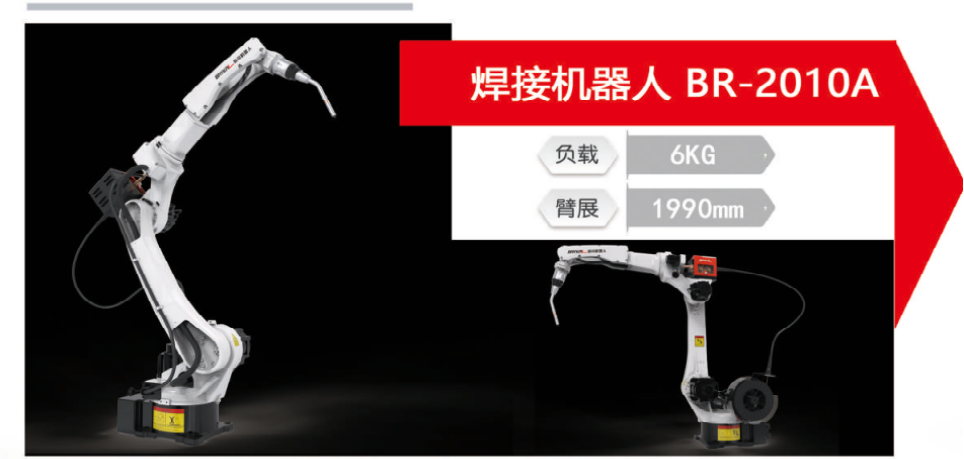

Робот BAYKAL из Китая

                         Робот KUKA из Германиии.

Робот применяет отечественный бренд BAYKAL или KUKA из Германии(Пользователь выбарает сам) .

Длина рычага робота составляет 2000 мм, номинальная нагрузка составляет 6кг. Вес тела робота составляет 235 кг, а точность повторяющего позиционирования составляет 0,05 мм

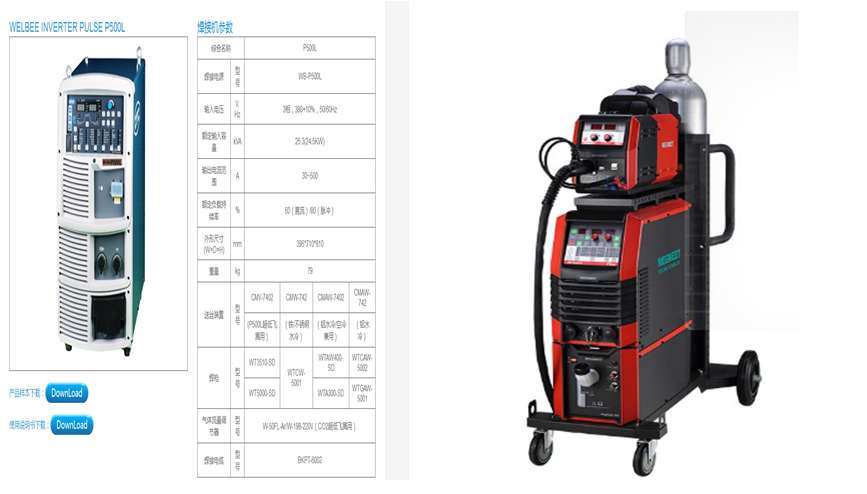

  1. Трикомплекта цифровых сварочных питания

Роботизированный сварочный аппарат OTC P500L состоит из полностью цифровой импульсной сварочной машины MIG / MAG с максимальной мощностью до 500A.

Или отечественная MEGMEET Pro500p цифровая импульсная сварочная машина, сервоуправляемая проволочная машина.  Гарантируется, что сварочный шов находится в лучшем сварном положении робота, чтобы получить отличную согласованность сварки и эффективность работы.  Источник питания использует микрокомпьютерный тип волны для управления инверторной сварочной машиной, дуга стабильна, брызги малы, красивое формирование, сварочные характеристики хороши.

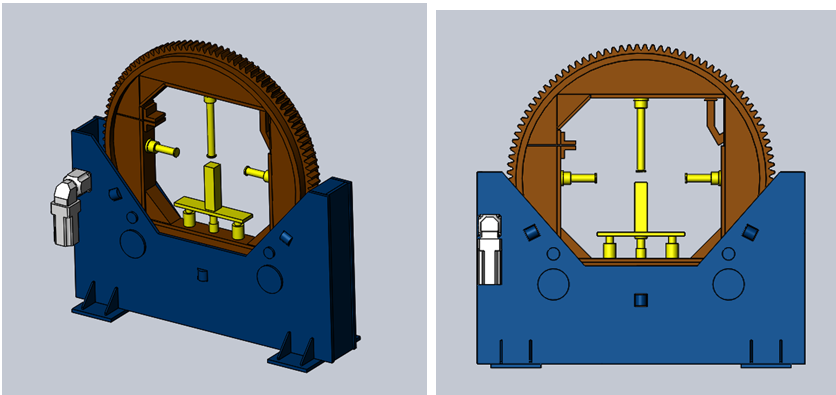

  1. Два сварочныхвращающих позиционера, приводимый сервомоторовом + прецизионным редуктором, и вращается под углом 360°

Эта система изготовлена из стальных пластиты толщиной 30 мм через сварки, отжига и точной обработки, с высокой жёсткостью и  стабильностью.

Оснащен прецизионным редуктором с высокой точностью позиционирования, точность позиционирования до 1 дуговой части. Максимальная нагрузка этого устройства для одного 2,5T, пара 5T, максимальный размер детали 1500X1000mm, может быть связаны с роботом, также не подключаться.  Эта система два набора, совместно работать, зажим может быть гидравлическим, также может быть механическим, клиент сам выбирает.

  1. Три комплекта гидравлический подъёмный рольганг

Этот рольганг представляет собой гидравлическую целостную подъемную и опускающую структуру. В общей сложности 3 узла длиной 4,5 метра, шириной 1,5 метра.

Эта система в основном используется для транспортировки деталей в вращающийся сварочных позиционер, а также после сварки выхода деталей, в сочетании с региональным позиционированием сварного роботизированного положения.

Этот рольганг приводится двигателем с частотной модуляцией плюс редуктора, а также с гидравлическим подъемом и падением, в сочетании с вращающимся позиционером для вращения.

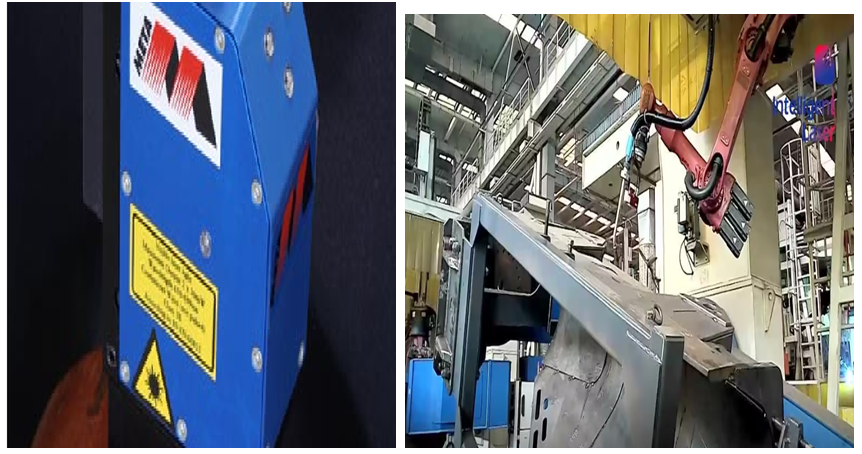

  1. Три комплекта визуальных лазерных измерительных систем

Эта система оснащена известным отечественным брендом системы лазерного визуального слежения, может сотрудничать с роботом для достижения исправления ошибок в режиме реального времени, обеспечения точного положения сварки, дальнейшего обеспечения качества сварки.

Эта система может управлять вращающимся позиционером в сочетании со сварочным роботом, чтобы позволяет сварить детали в полном положении заготовки и осуществлять точное управление, и гарантирует, чтобы сварочный шов находится в лучшем сварном положении робота для получения отличной согласованности сварки и эффективность работы.

Источник питания использует микрокомпьютерный тип волны для управления инверторной сварочной машиной, дуга стабильна, брызги малы, красивое формирование, сварочные характеристики хороши.

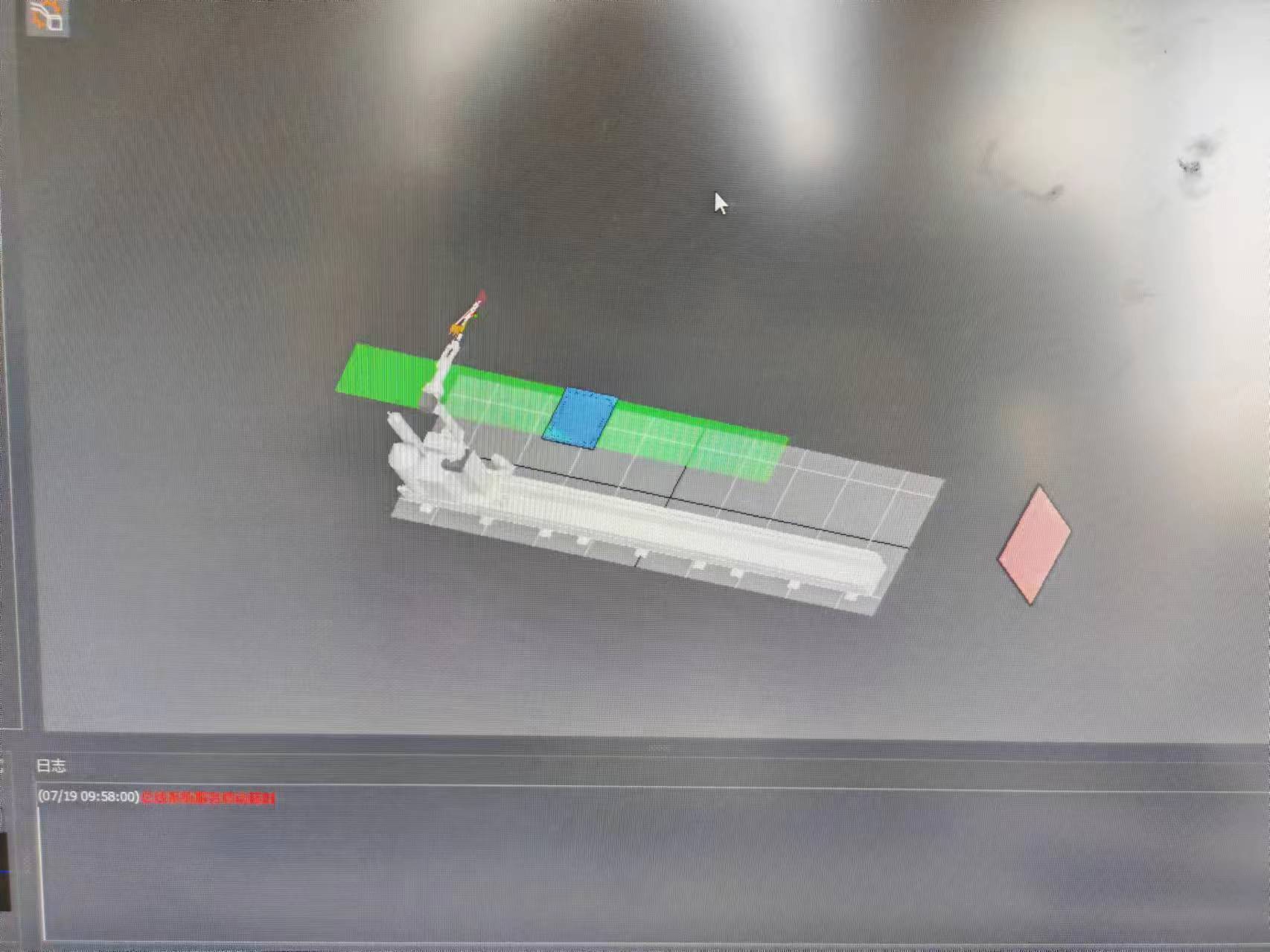

  1. Система автоматического визуального программирования
  2. Три комплекта системы очистки сварочных пистолета “TRM”

Эта система использует мощный водяной охлаждающий сварочный пистолет, подходящий для непрерывной работы при большом токе, сварочный пистолет TRM602W – 22L поставляется компанией TRM China, качество надежное, производительность стабильна.

Система предотвращения столкновений в основном предотвращает неправильную работу, которая приводит к ненужным потерям оборудования, такого как роботы, и в случае аварии может быть остановлена вовремя, чтобы обеспечить безопасность оборудования и объектов.

Очиститель в основном используется для непрерывной сварки распыления сопла, что приводит к неравномерной подаче газа, что приводит к дефектам качества сварки и оборудован очистным оборудованием, это оборудование предоставлено компанией TRM.

Производитель компонентов:

  1. Робот и сварочный источник питания
но Наименование Модель Количество Бренд Страна
1 Сварочный робот BR-2010A 3 BAYKAL Китай
2 Сварочный источник питания Artsen Pro500P 3 MEGMEET Китай
3 Сварочный пистолет для предотвращения столкновений TRM602W-22L 3 TRM Германия
4 Водяной бак для охлаждения WP-101 3 Welding Китай



  1. Сварочнйвращающийся позиционер и рольганг
но Наименование Модель Количество Бренд Страна
1 Сварочнй вращающийся позиционер Двойная нагрузка 5 тонн 2 FAEN Китай
2 Гидравлический подъёмный рольганг 4.5*1.5M 3 FAEN Китай
3 Двигатель преобразователь частоты(включая привод) 3KW+2.2KW 2 FAEN Китай
4 Редуктор 160E+110E 2 Zhenkang Китай
5 Станция для очистки пистолета BR-2000S 3 BAYKAL Китай
6 Рабочий стол 18м 1 FAEN Китай



  1. Визуальнаялазерная измерительная система и система управления
но Наименование Модель Количество Бренд Страна
1 Датчик + кронштейн 3 Quanshi Китай
2  ЭВМ промышленного управления 3 BAYKAL Китай
3  Экранный пульт + компьютер 3 BAYKAL Китай
4 Программное обеспечение 3 BAYKAL Китай

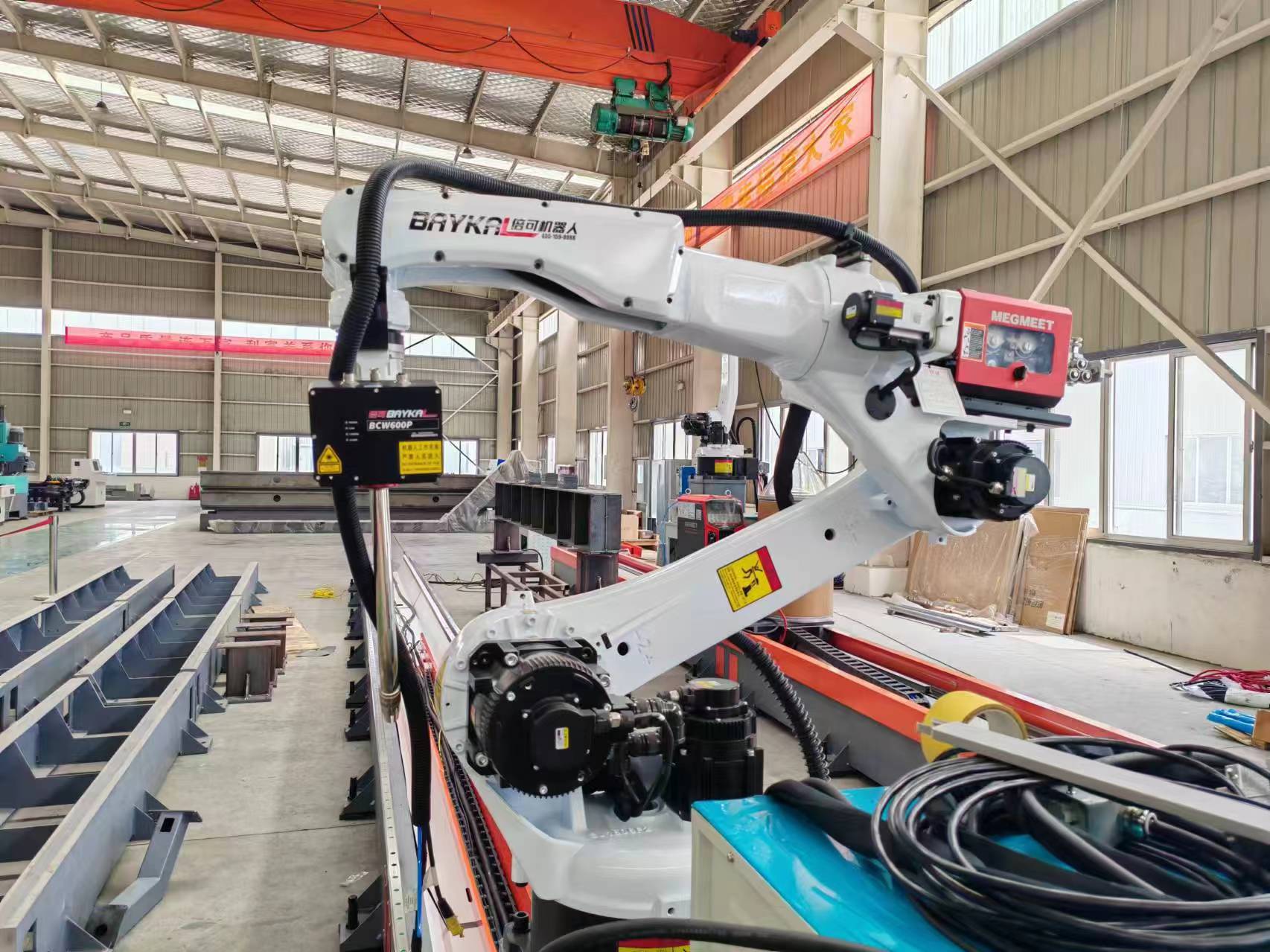

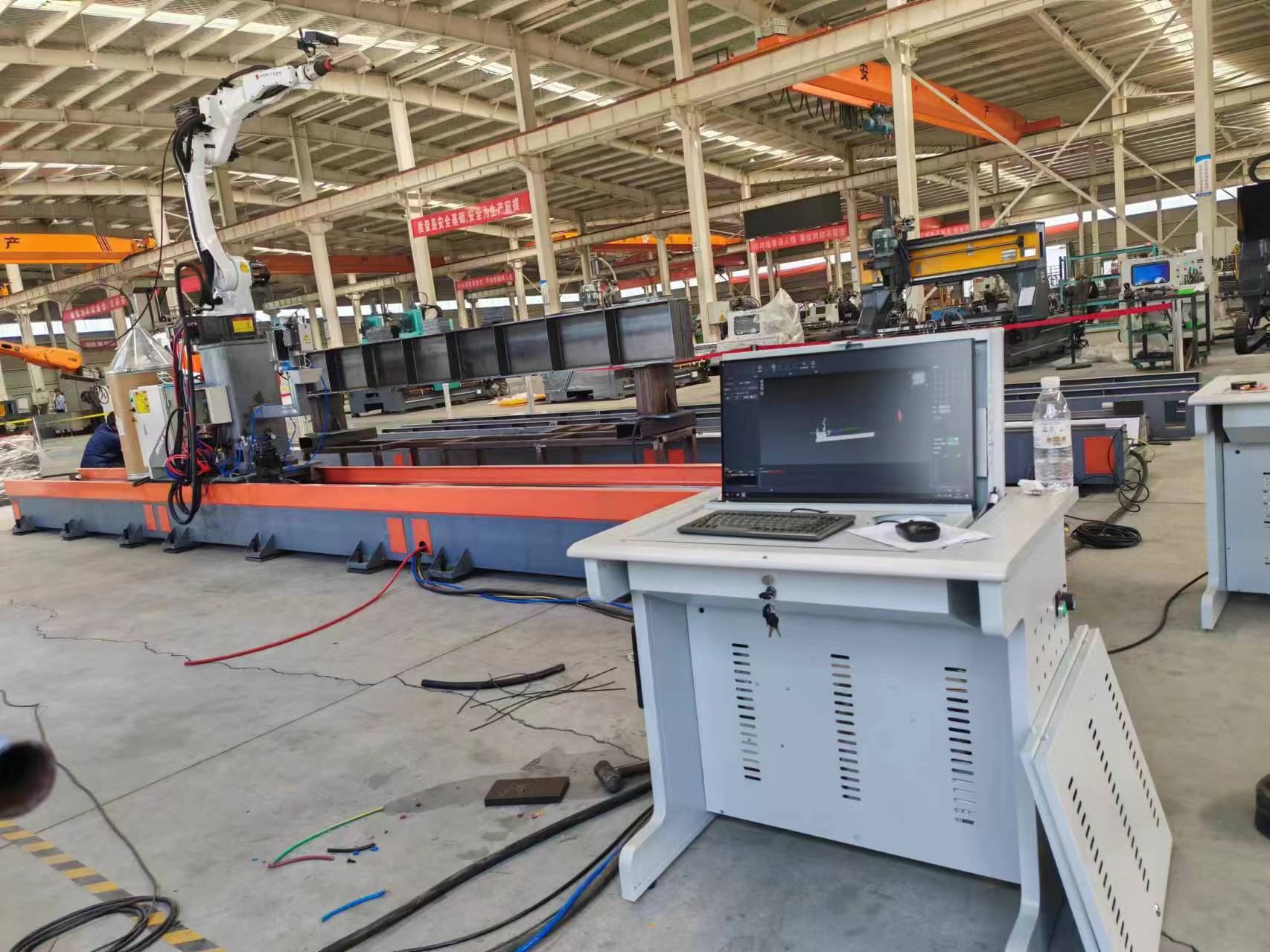

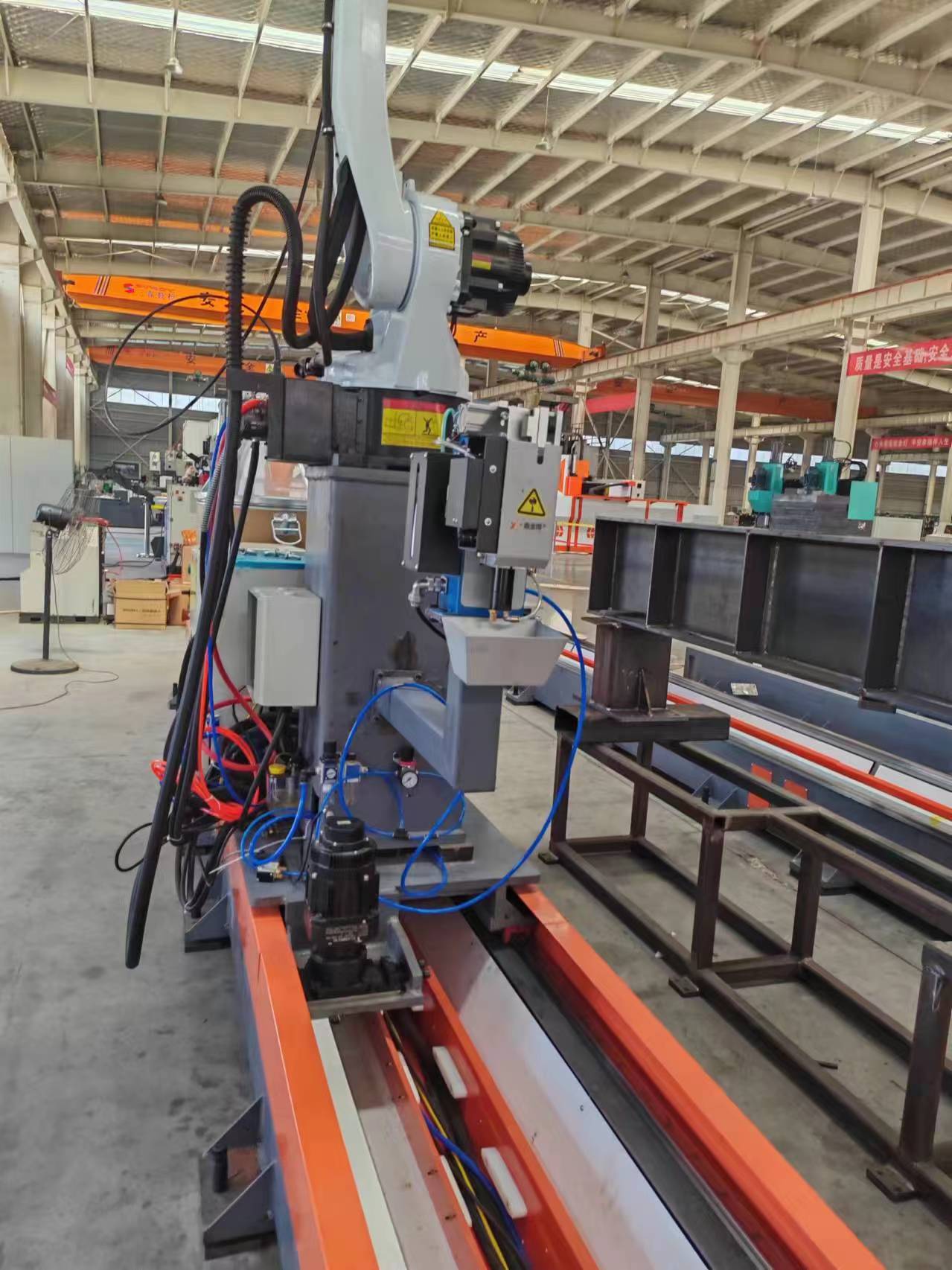

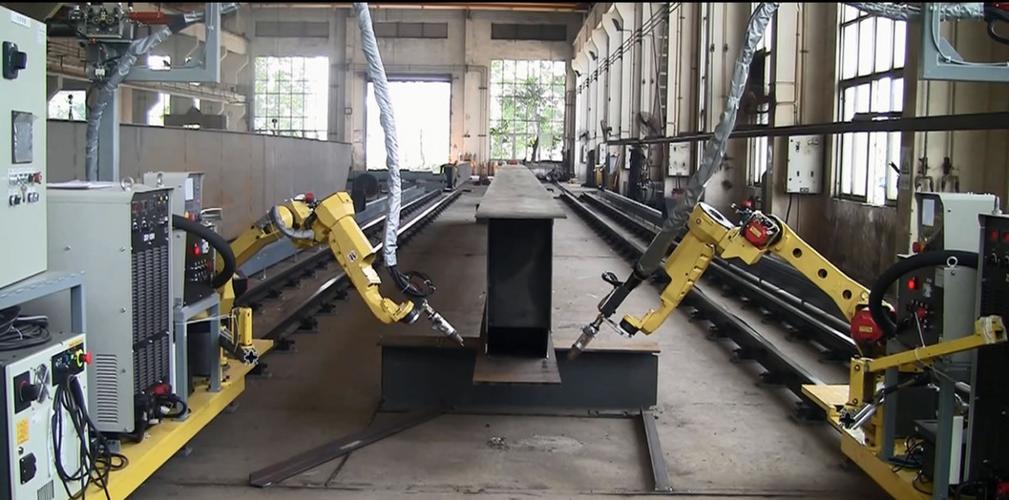

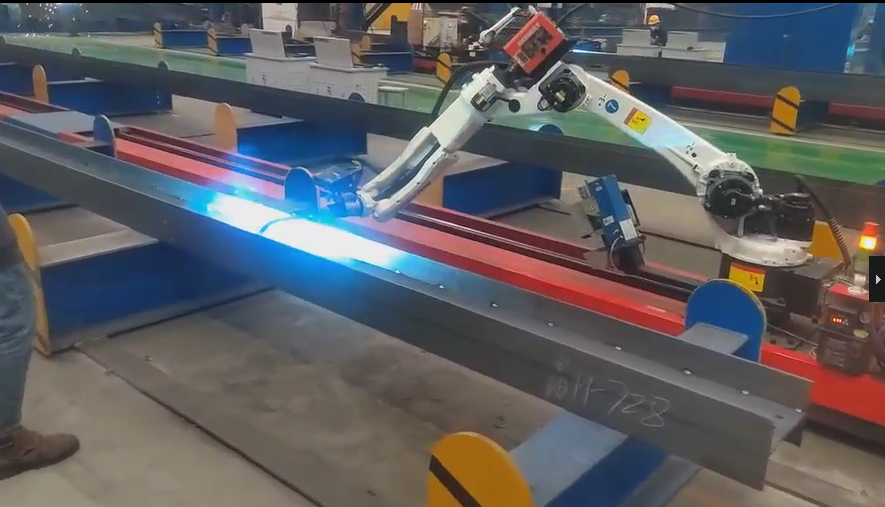

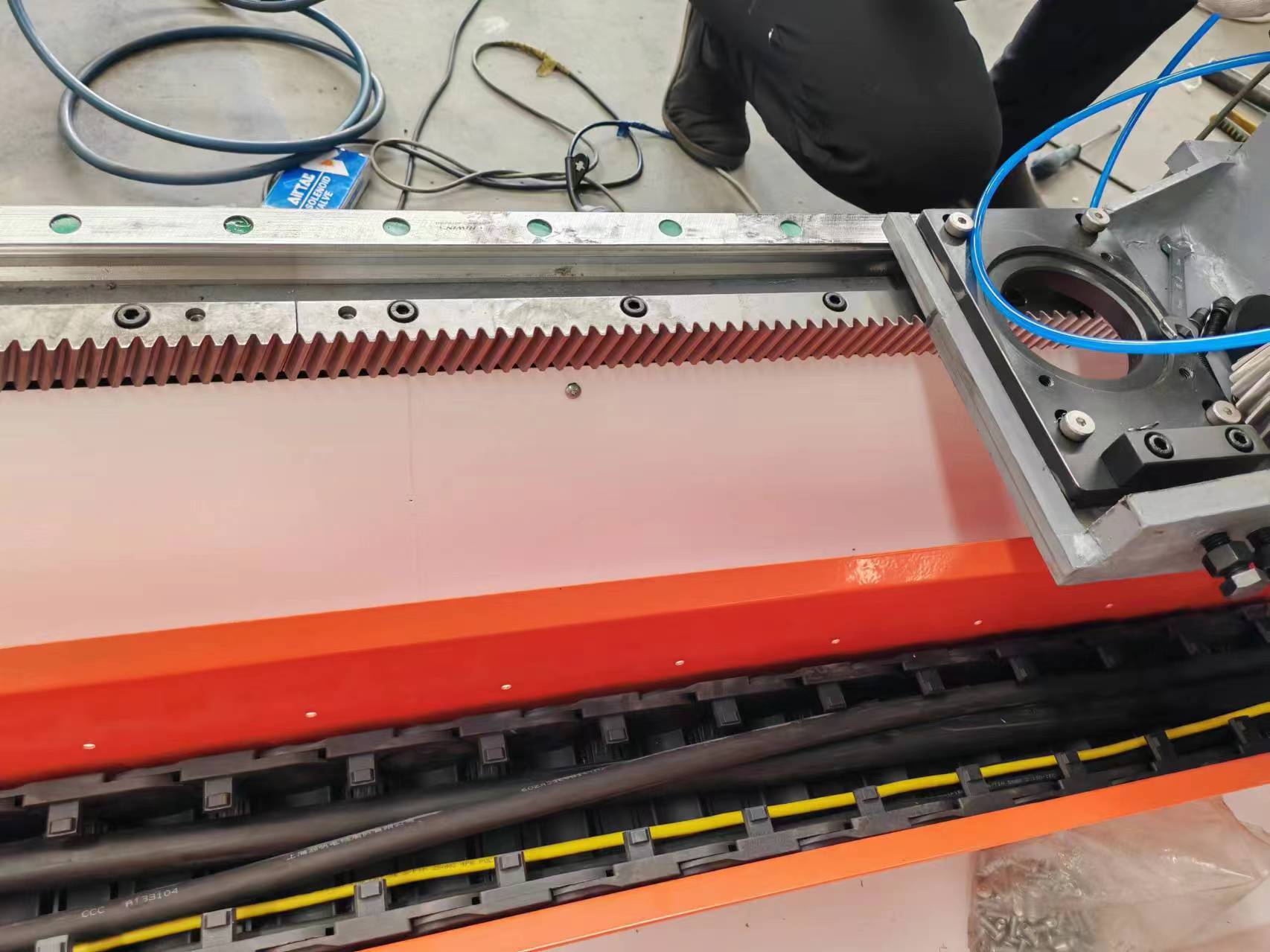

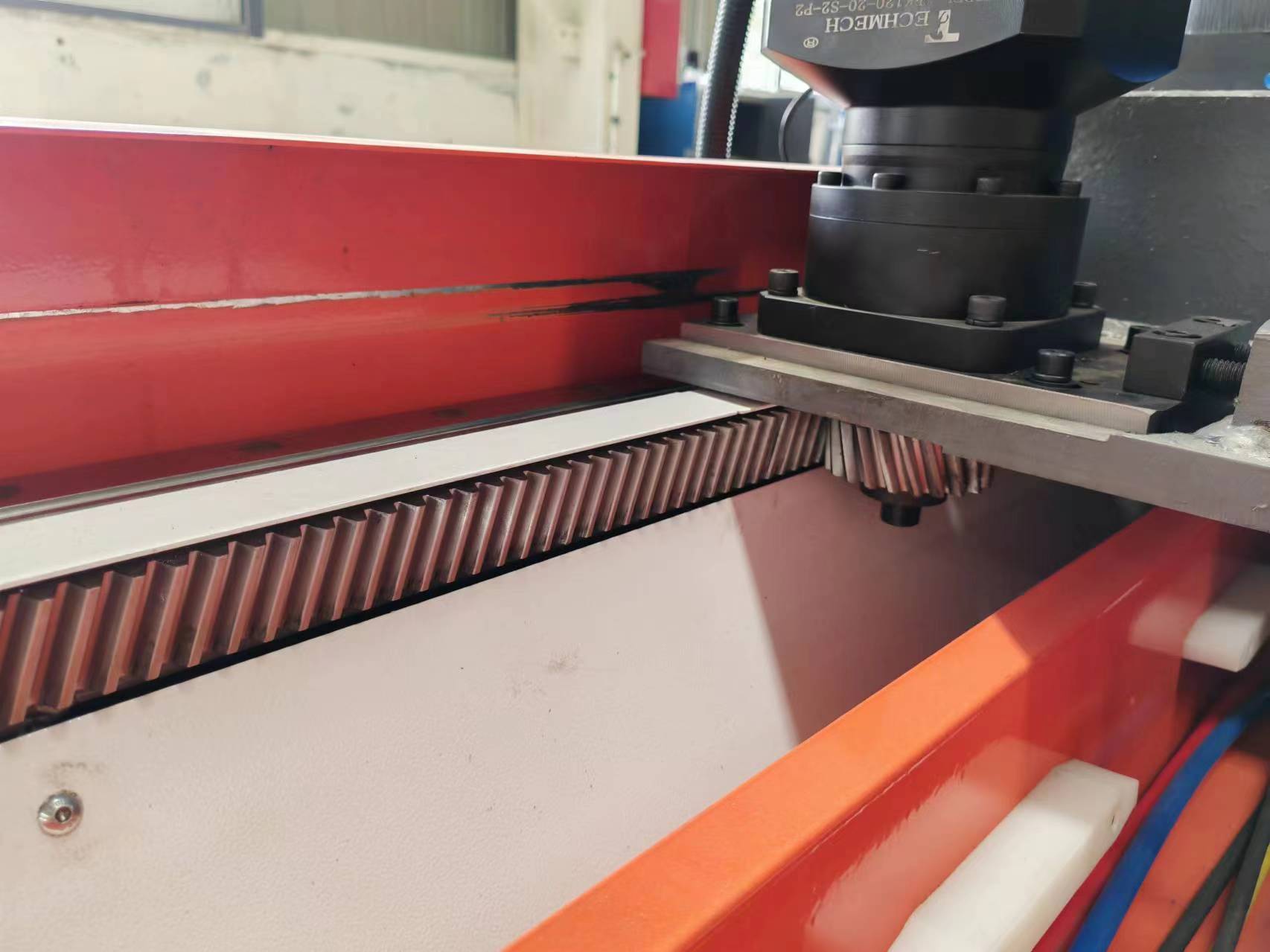

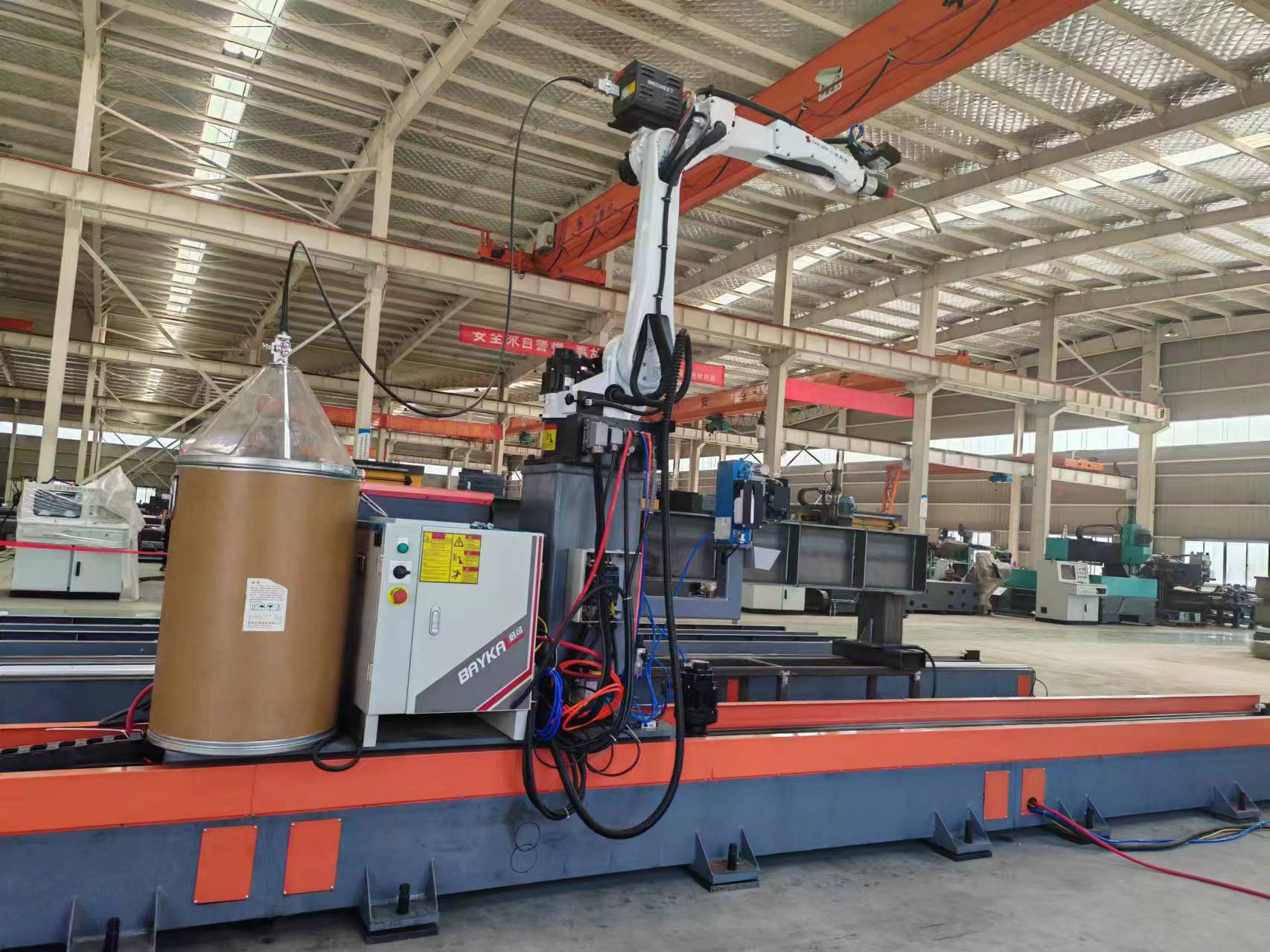

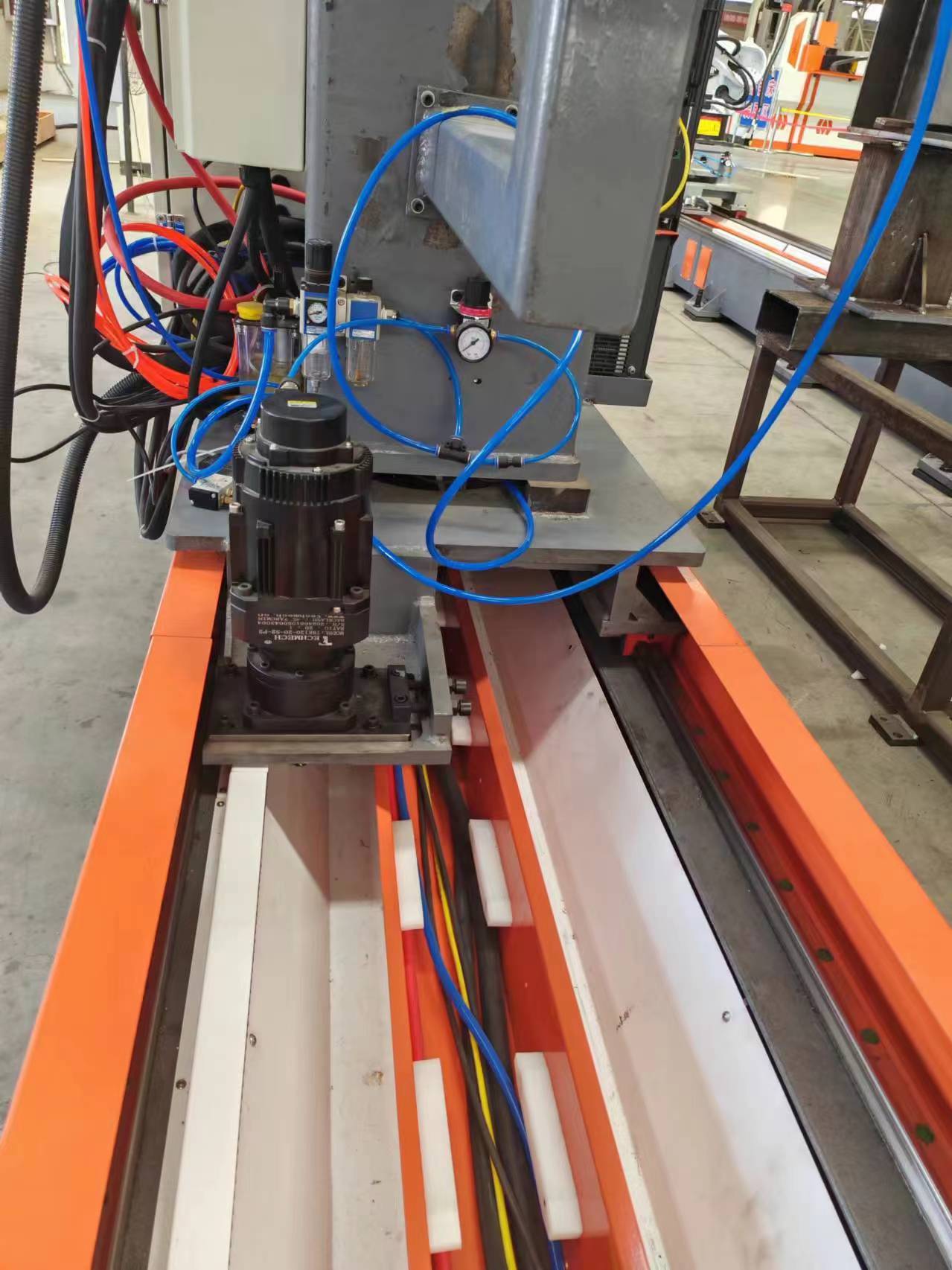

Фотографии станка на цехе:
