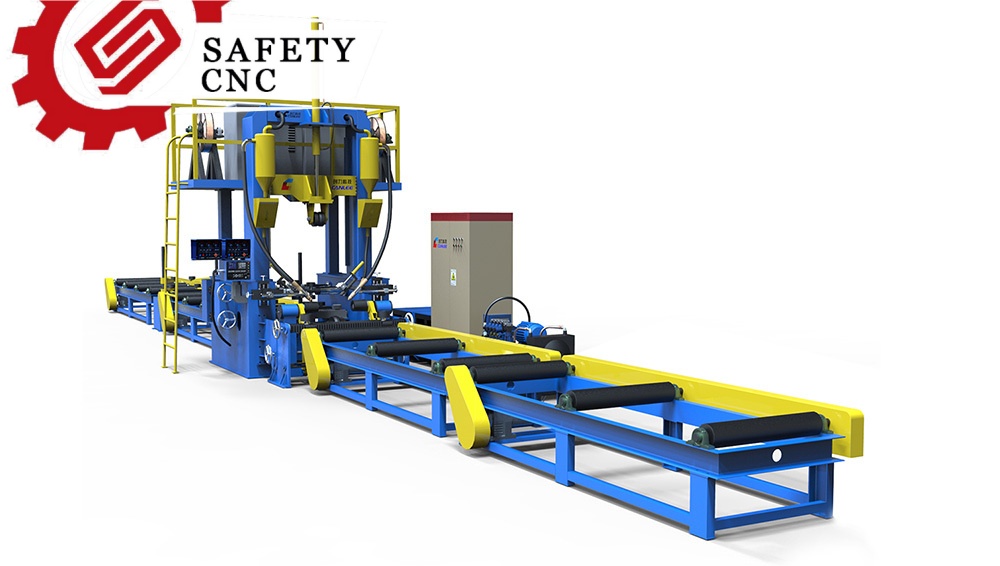

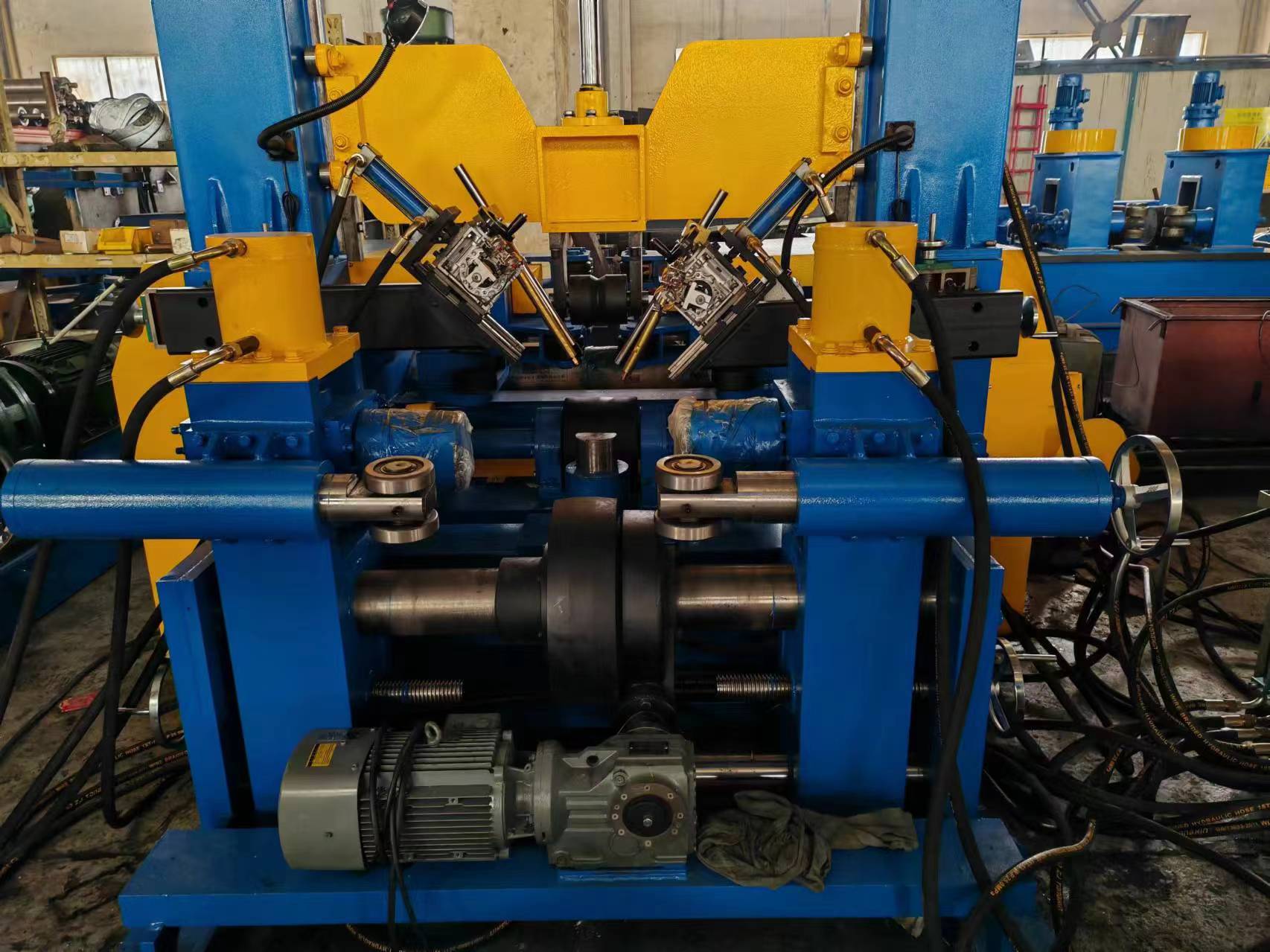

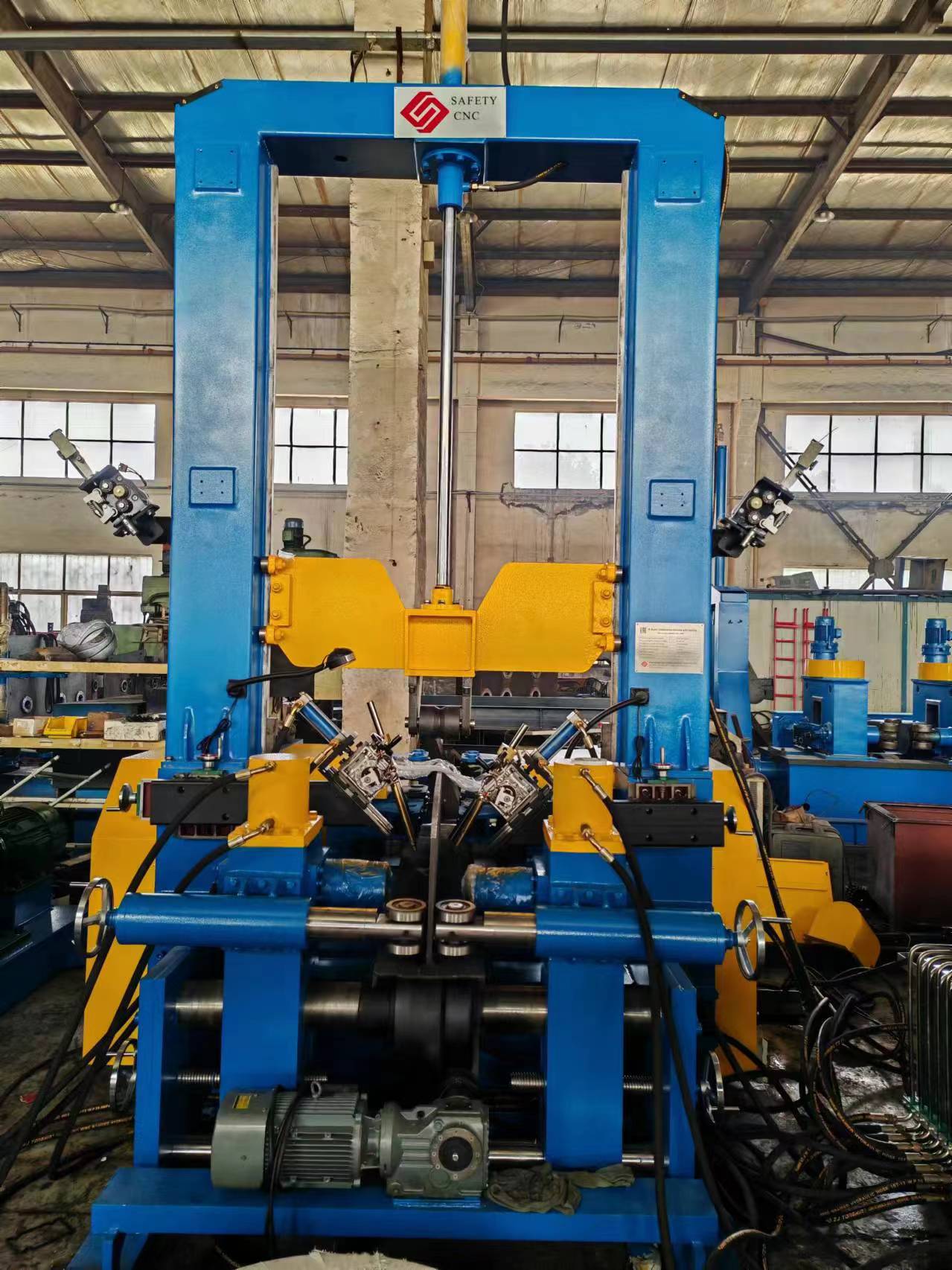

Комбинированный станок
для сборки, сварки и правки  двутавровых балок ZHJ-2000

Применение и особенности:
Данный комбинированный обрабатывающий центр предназначено для изготовления стальных двутавровых балок, основными операциями являются сборка, сварка и правка двутавров.
1. Этот станок сочетает в себе функции сборочного, сварочного и правильного станка.
2. Он позволяет сэкономить на времени транспортировки обрабатывающих деталей и на площади рабочей зоны, а также увеличить объём выпускаемой продукции за год с единицы производственной площади.
3. Комбинированный обрабатывающий центр для изготовления двутавровых балок – это оборудование нового типа, обеспечивающее высокую эффективность при производстве двутавров.

Технические параметры:          Параметры/Модель 25

Размеры стенки Высота (мм) H 200-2000
Толщина (мм) А 6-20Размеры полки Ширина (мм) B 200-800
Толщина (мм) T 6-30
Толщина правки (мм) 6-30
Длина обрабатываемой детали (мм) 6000-15000
Высота углового сварного шва (мм) 4-8
Скорость сварки (мм/мин) 300-1000 (VFD)

Входной транспортёр Транспортёр длиной 4 м, 2 секции

Выходной транспортёр 12 м (включая подъёмных транспортёра)
Метод сварки Сварка нормальным угловым швом
Метод правки Гидравлический

Технология сварки Под флюсомСварочная установка Китайская сварочная установка Chengdu «Zhenzhong» M1250.
Электропитание 380 В, 50 Гц, 3 фазы

Характеристики конструкции и рабочие показатели:

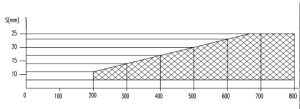

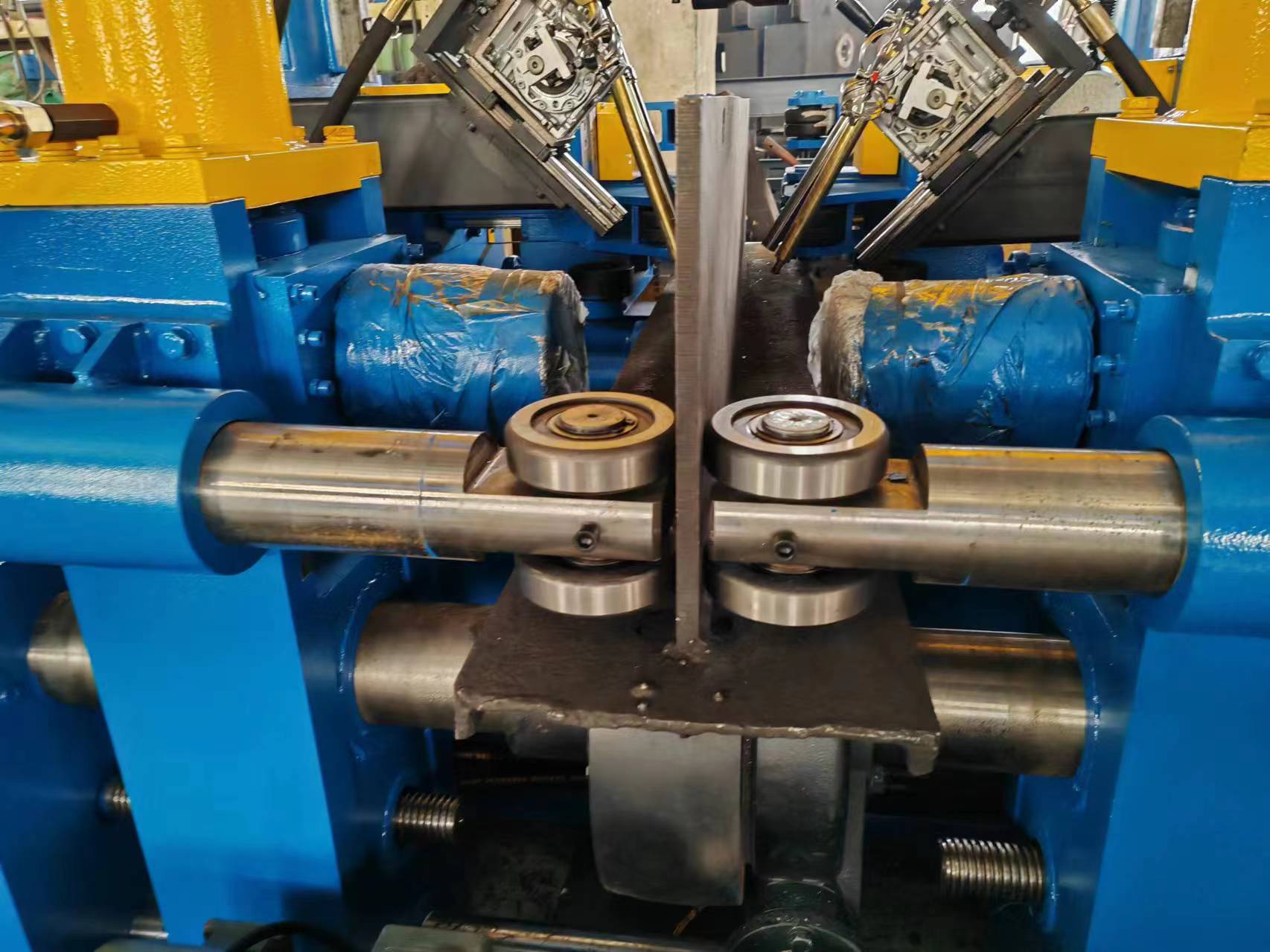

1. График производительности правки показан на рисунке ниже:

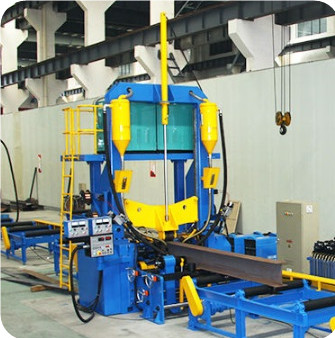

7. Станок оборудован входным транспортёром длиной 4 м (2 секции, одна из которых имеет электропривод). Выходной транспортёр имеет длину 12 м. В его состав входят два подъёмных транспортёра, которые используются для опоры двутавровых балок.

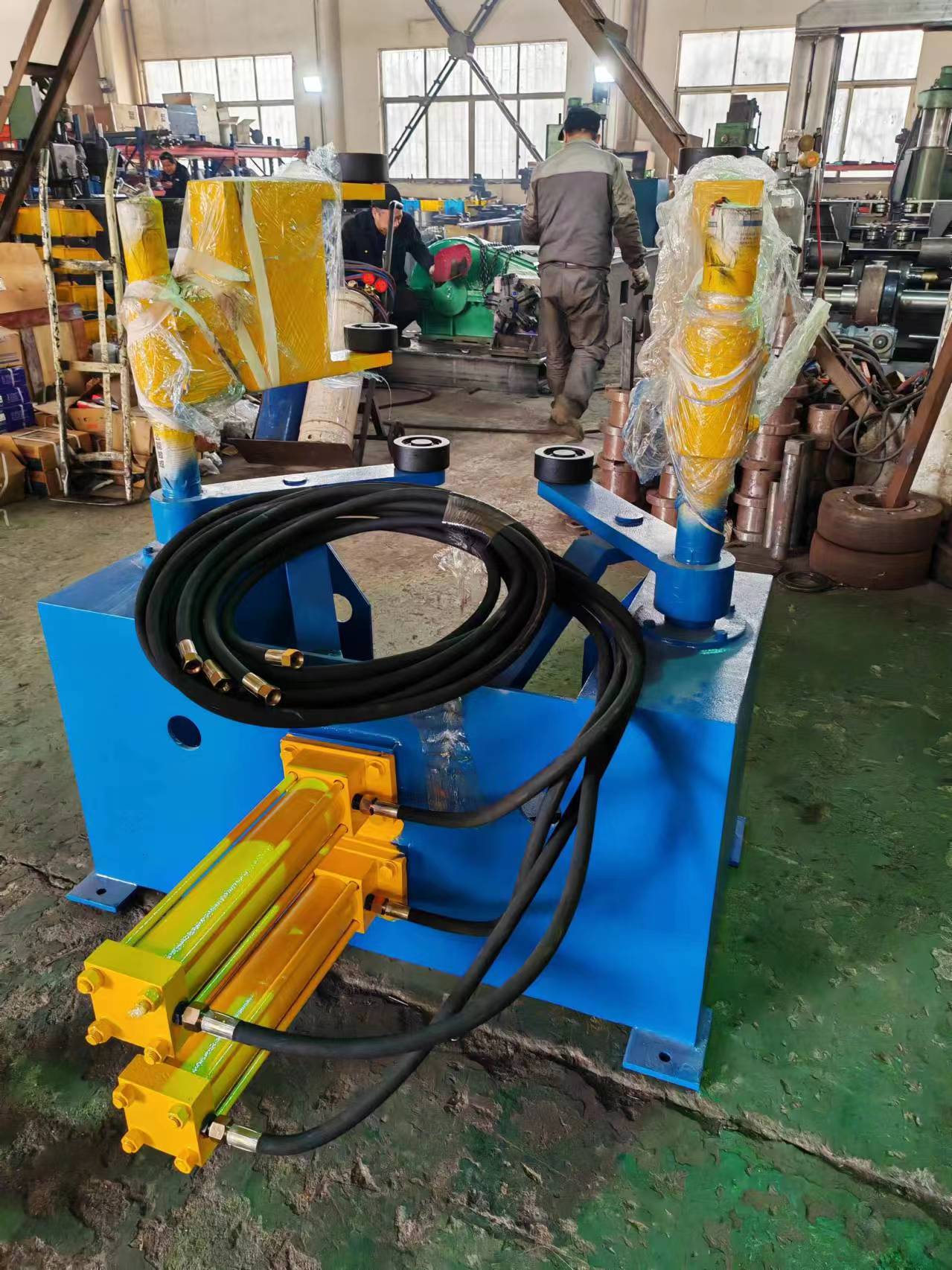

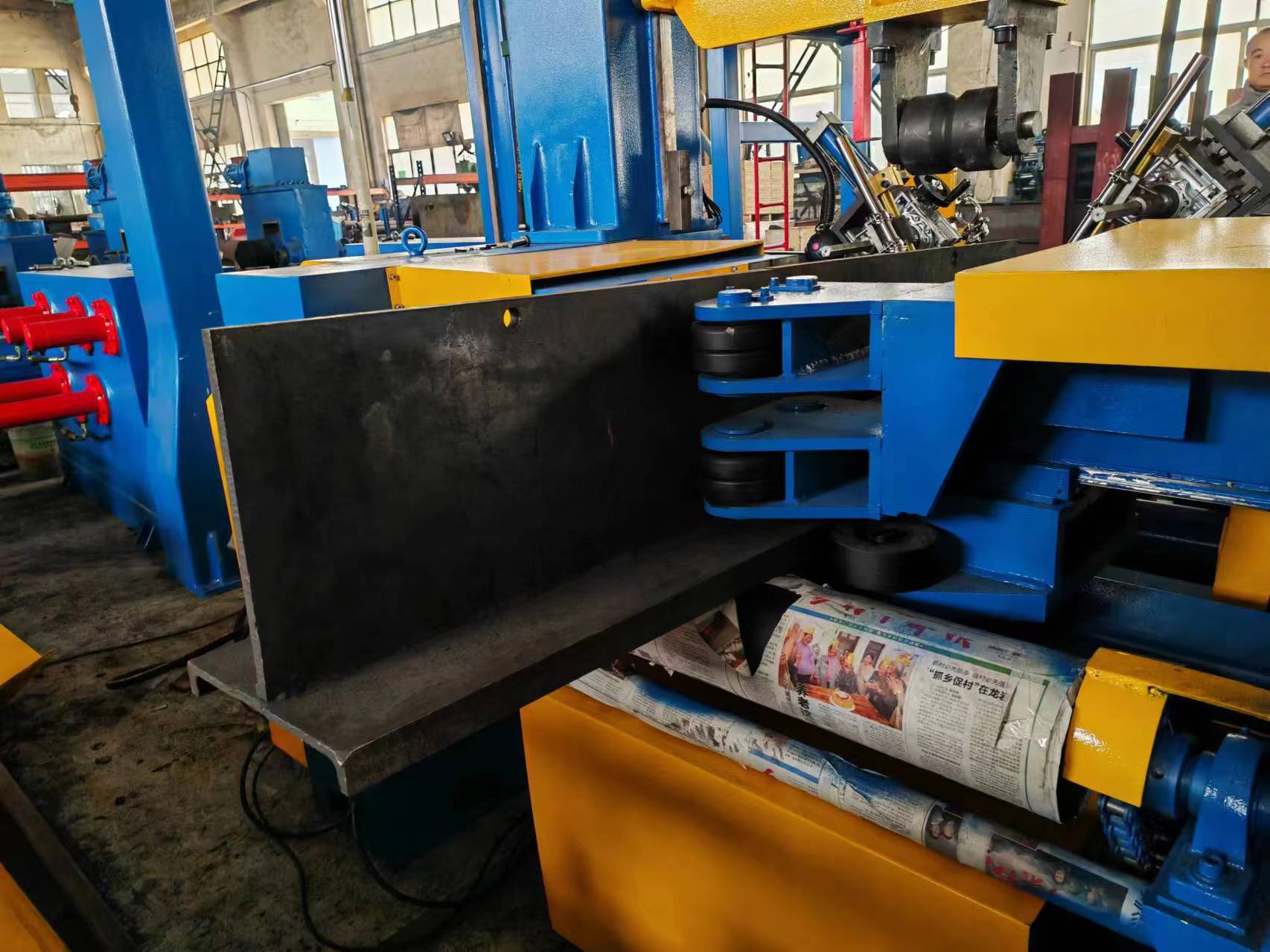

8. На входном конце имеется тяговая система, состоящая из 3 трёх тяговых узлов, которые используются для первичного центрирования стенки и полок.

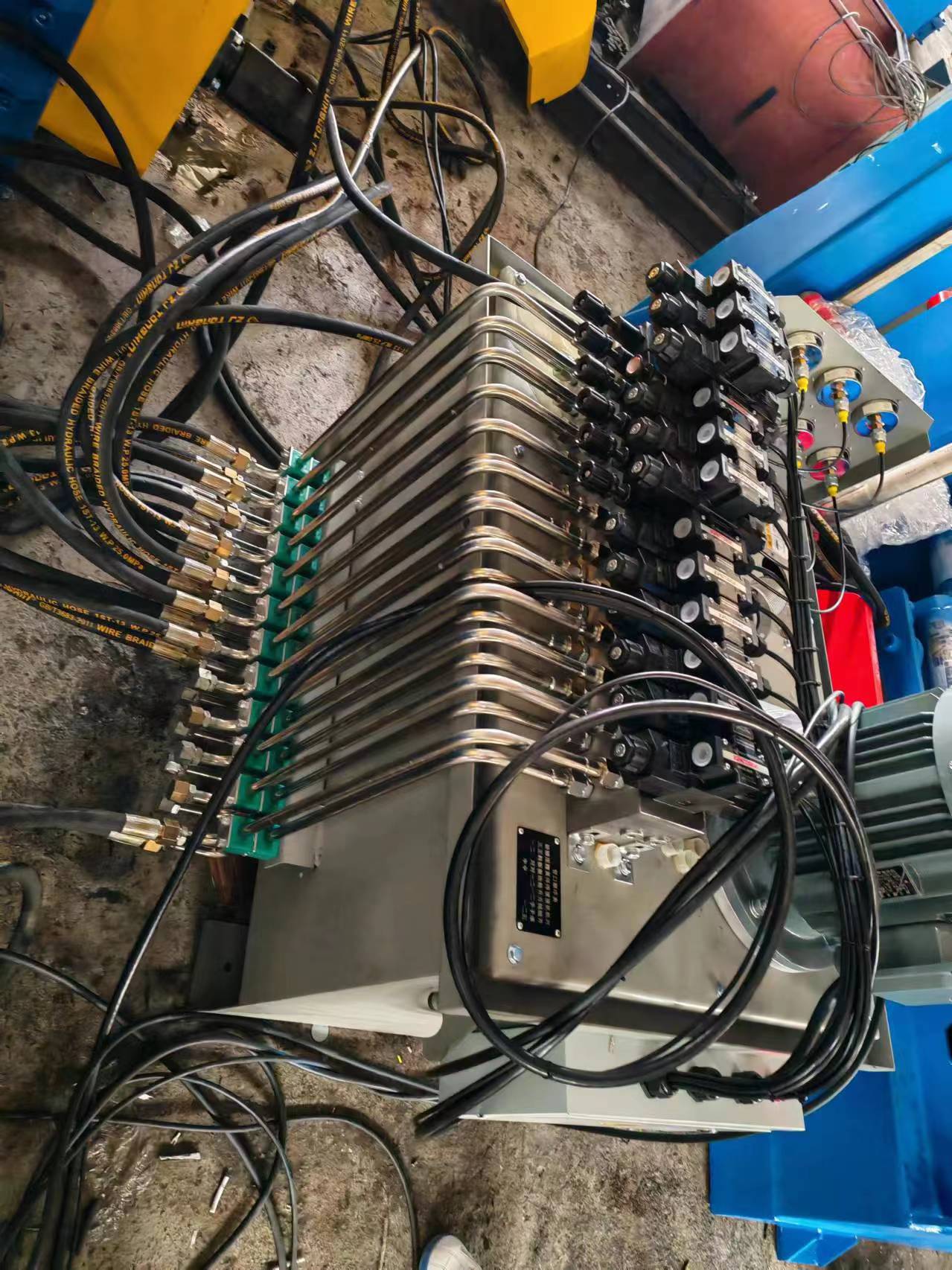

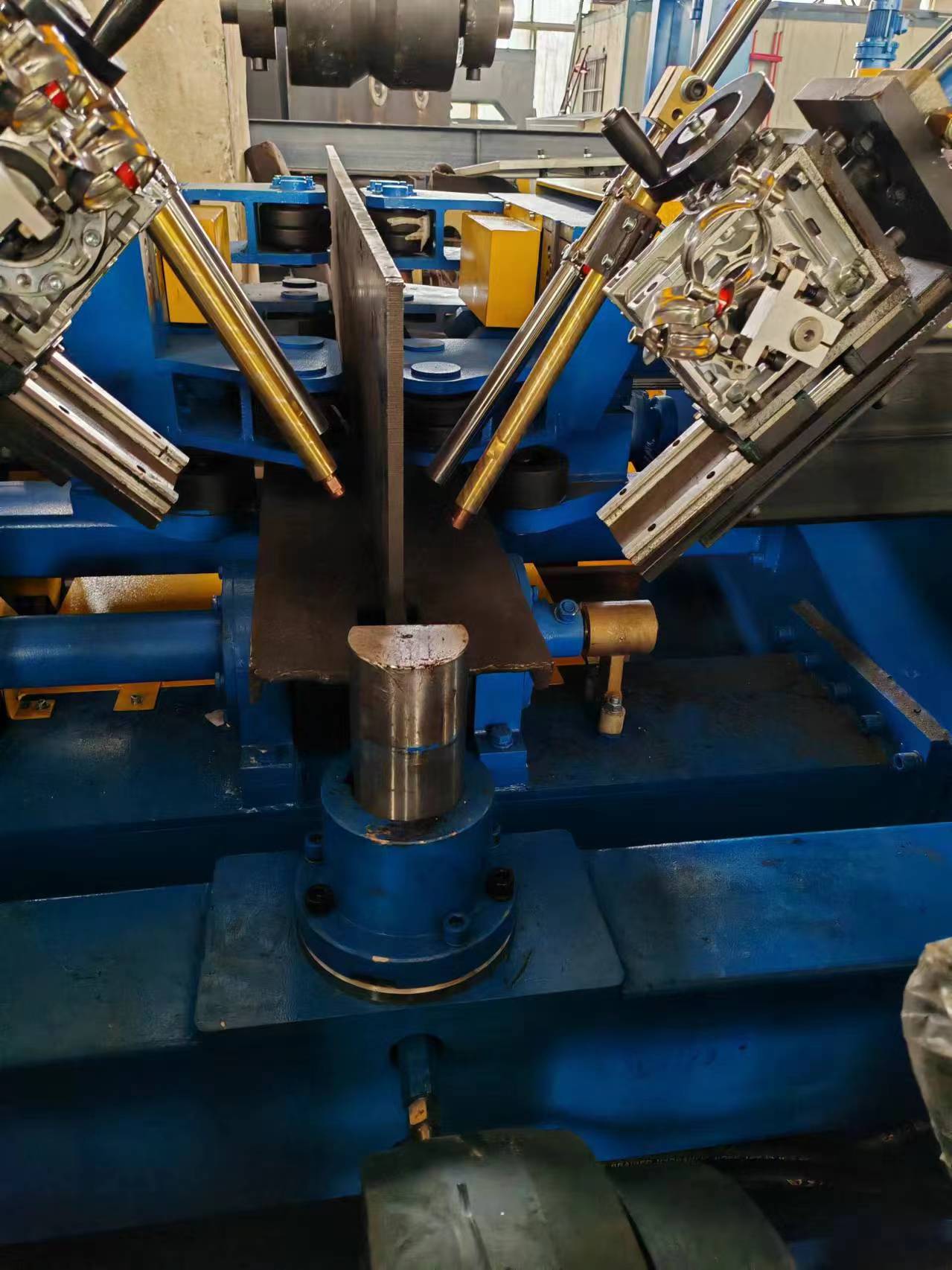

9. Станок оснащён гидравлической системой. Гидравлический насос, изготовленный специализированной фирмой, прост в обслуживании и имеет длительной срок службы.

10. В состав сварочной системы входит китайская установка 1250 или по желению клиента выберим.

Объём поставки:

1. Главная рама: 1 комплект (в т.ч. верхний портал, нижний базовый узел, сборочный узел, сварочный узел, правильный узел и др.)

2. Входной транспортёр с электроприводом: длина 4м, 2 секции

3. Выходной транспортёр: 12 м (включая два подъёмных транспортёра)

4. Тяговая система: 1 комплект из 3-х узлов (1 с электроприводом + 2 холостых)

5. Сварочная установка: китайская сварочная установка Chengdu «Zhenzhong» M1250 или по желению клиента выберим.
6. Гидравлическая система: гидравлическая насосная станция, гидравлические шланги, уплотнительные кольца и др.

7. Система управления: шкаф электроавтоматики, блок управления, кабели и др.

Техническая документация

Руководство по эксплуатации станка (включая электрические схемы) 1 экз.
Сертификат соответствия 1 экз.
Руководство по эксплуатации сварочной системы 2 экз.
Руководство по эксплуатации гидравлической системы 1 экз.
Ведомость поставки 1 экз.
Чертёж фундамента станка 1 экз.

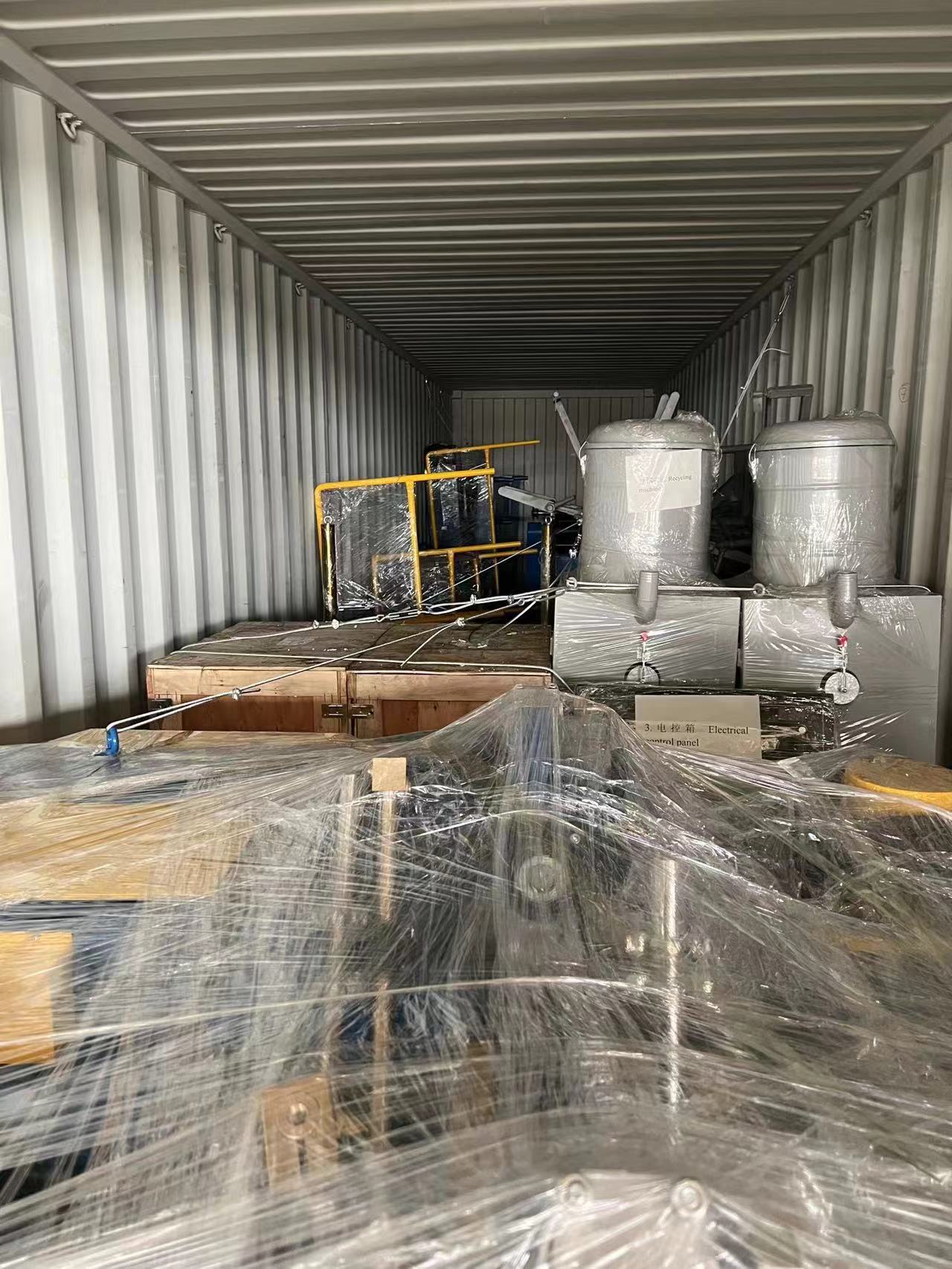

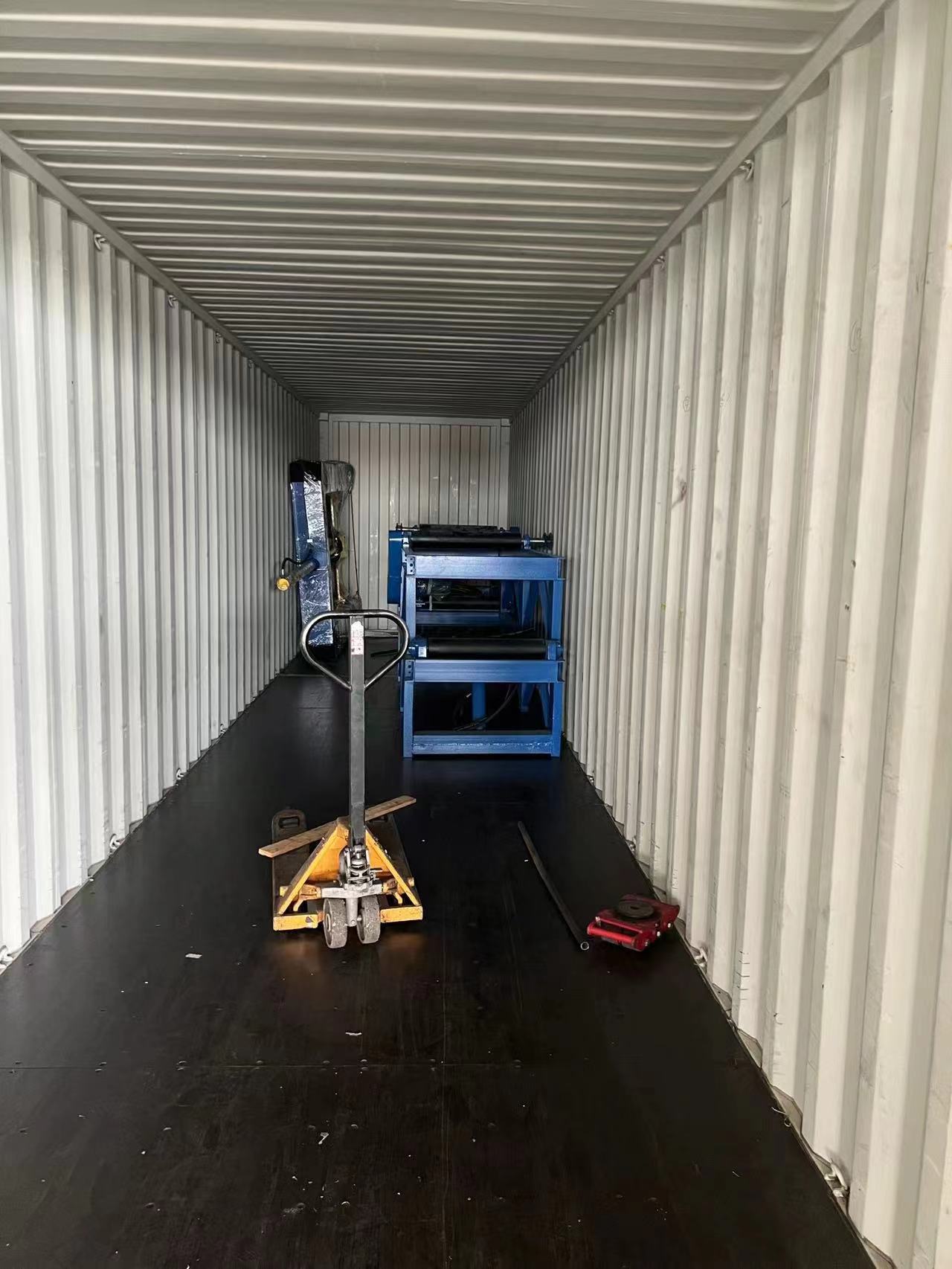

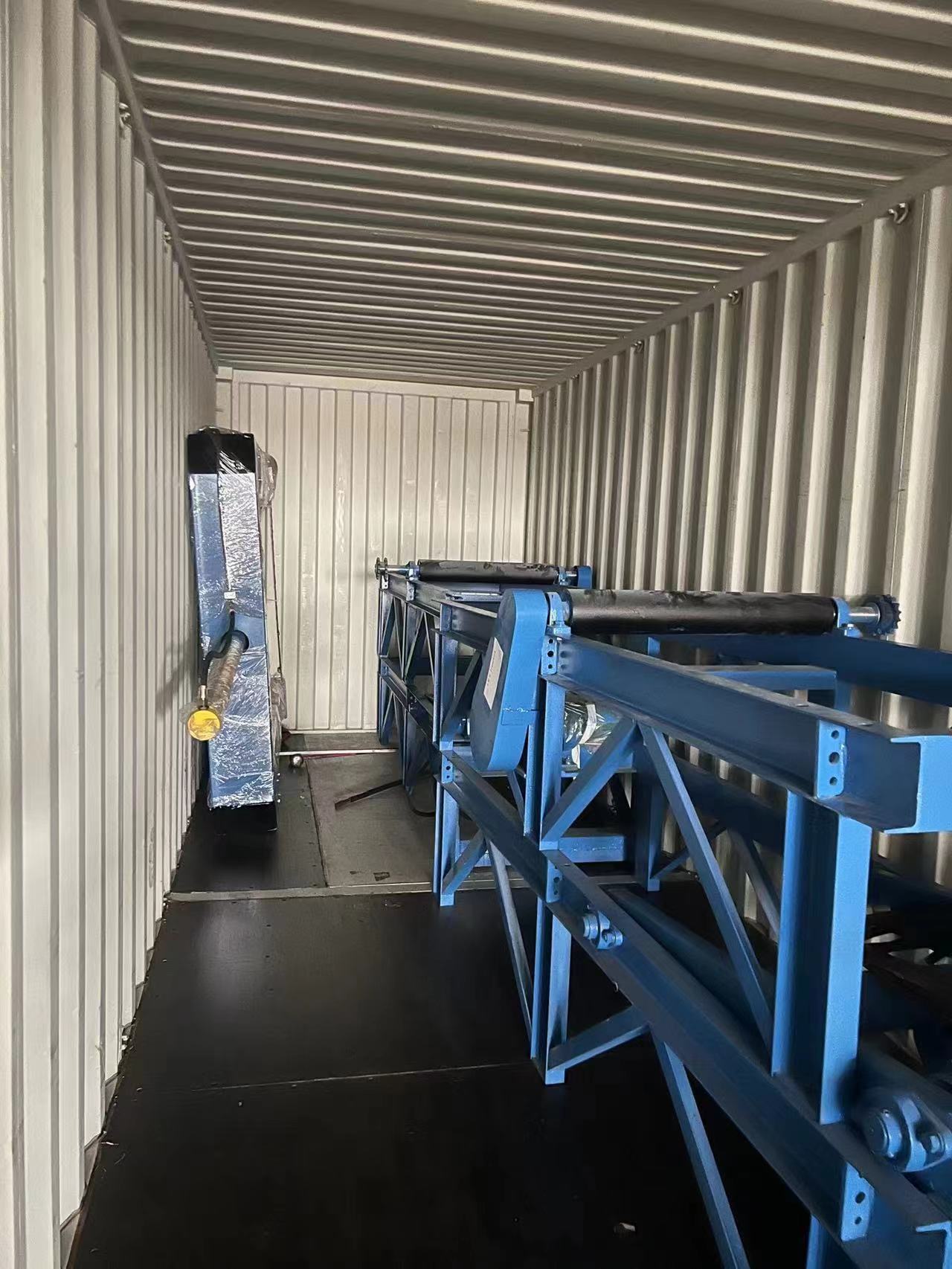

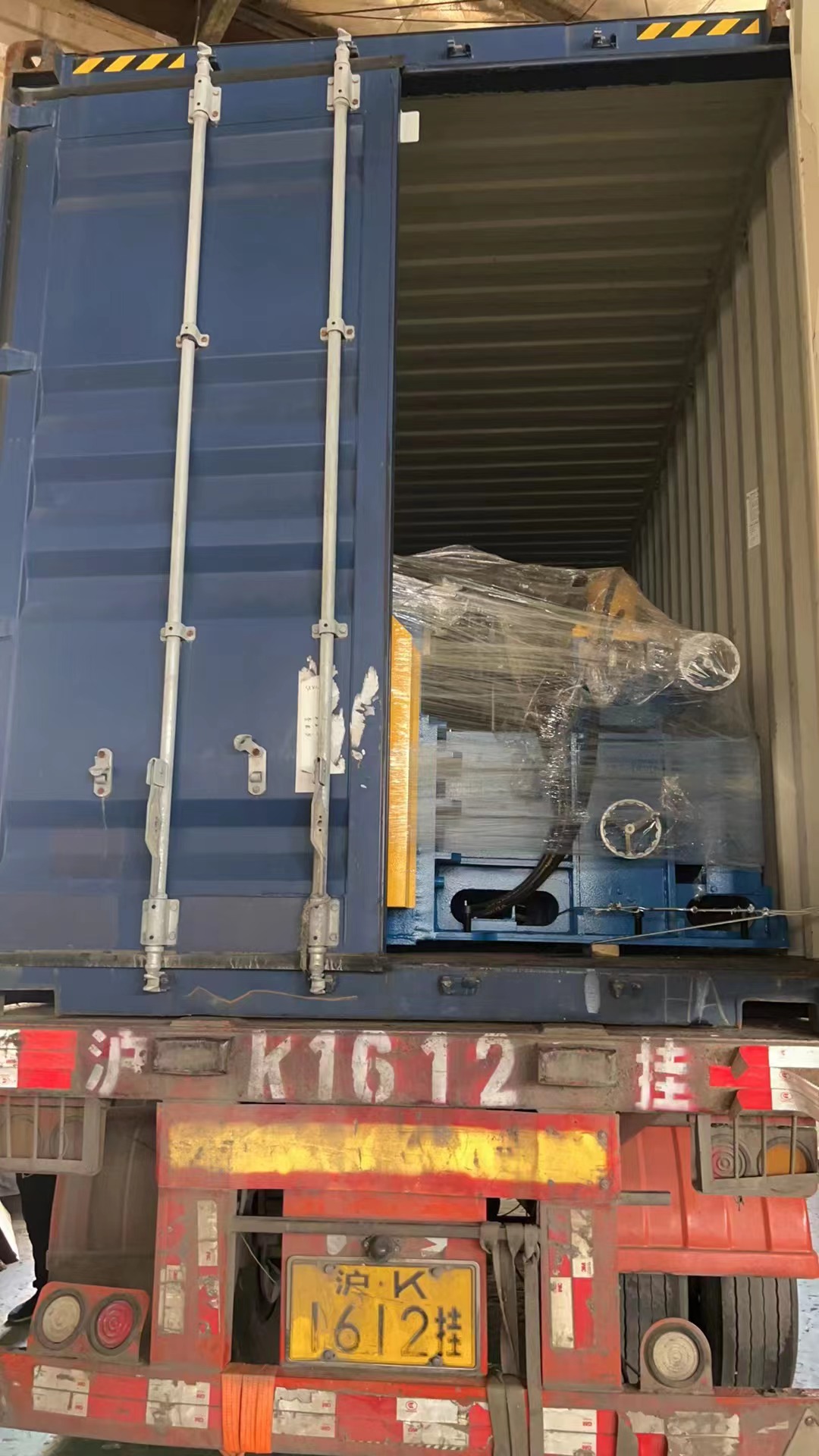

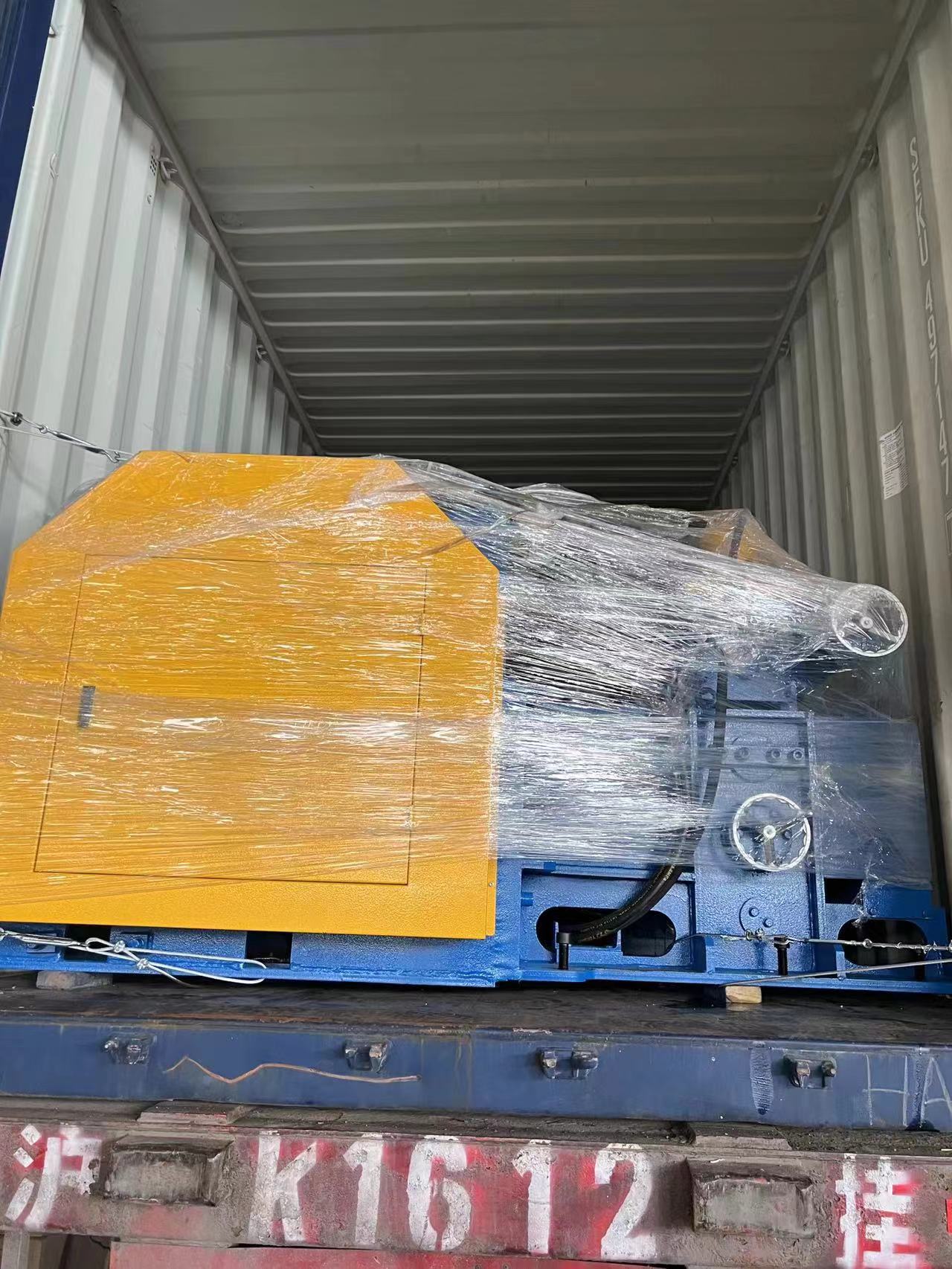

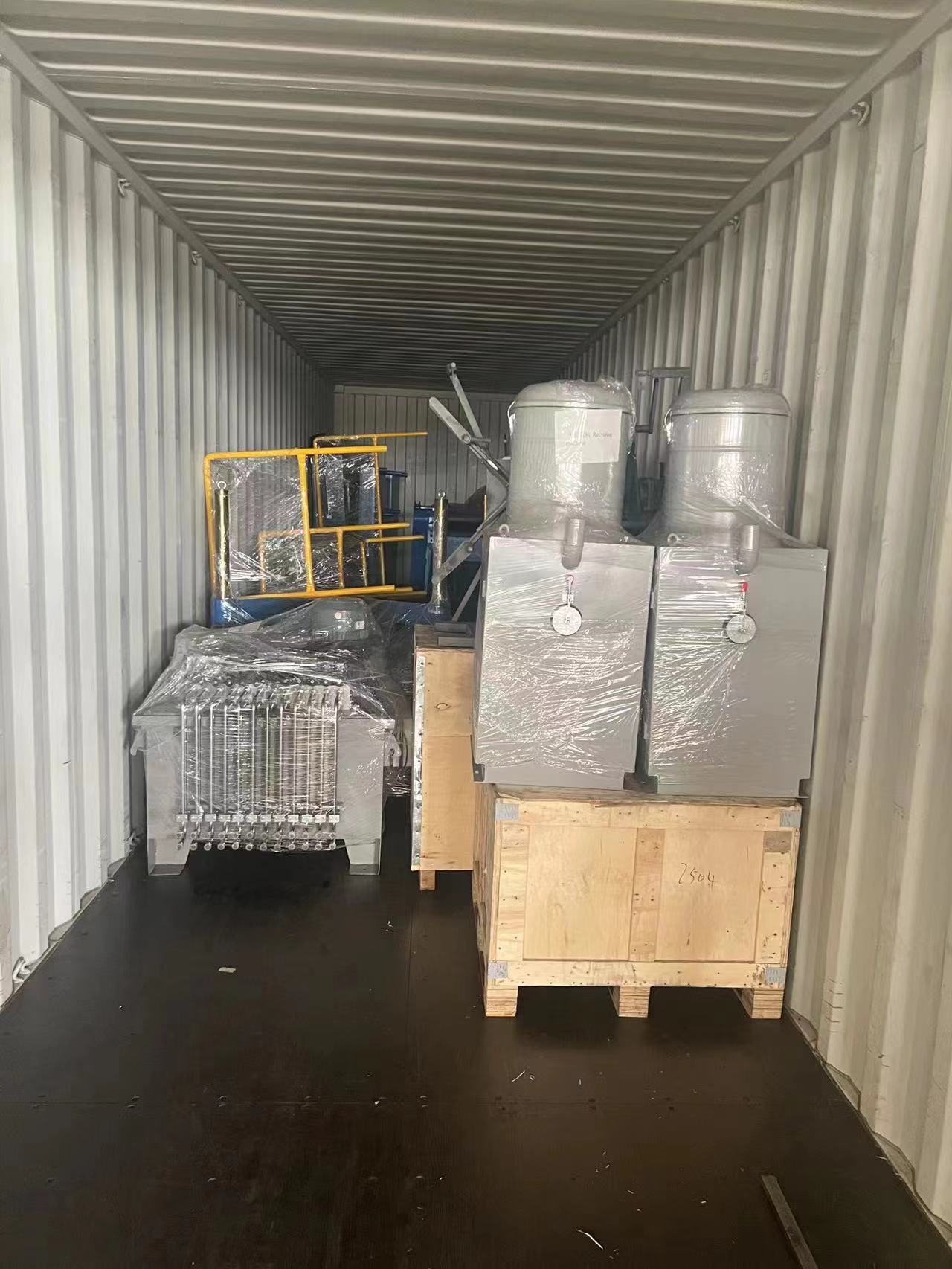

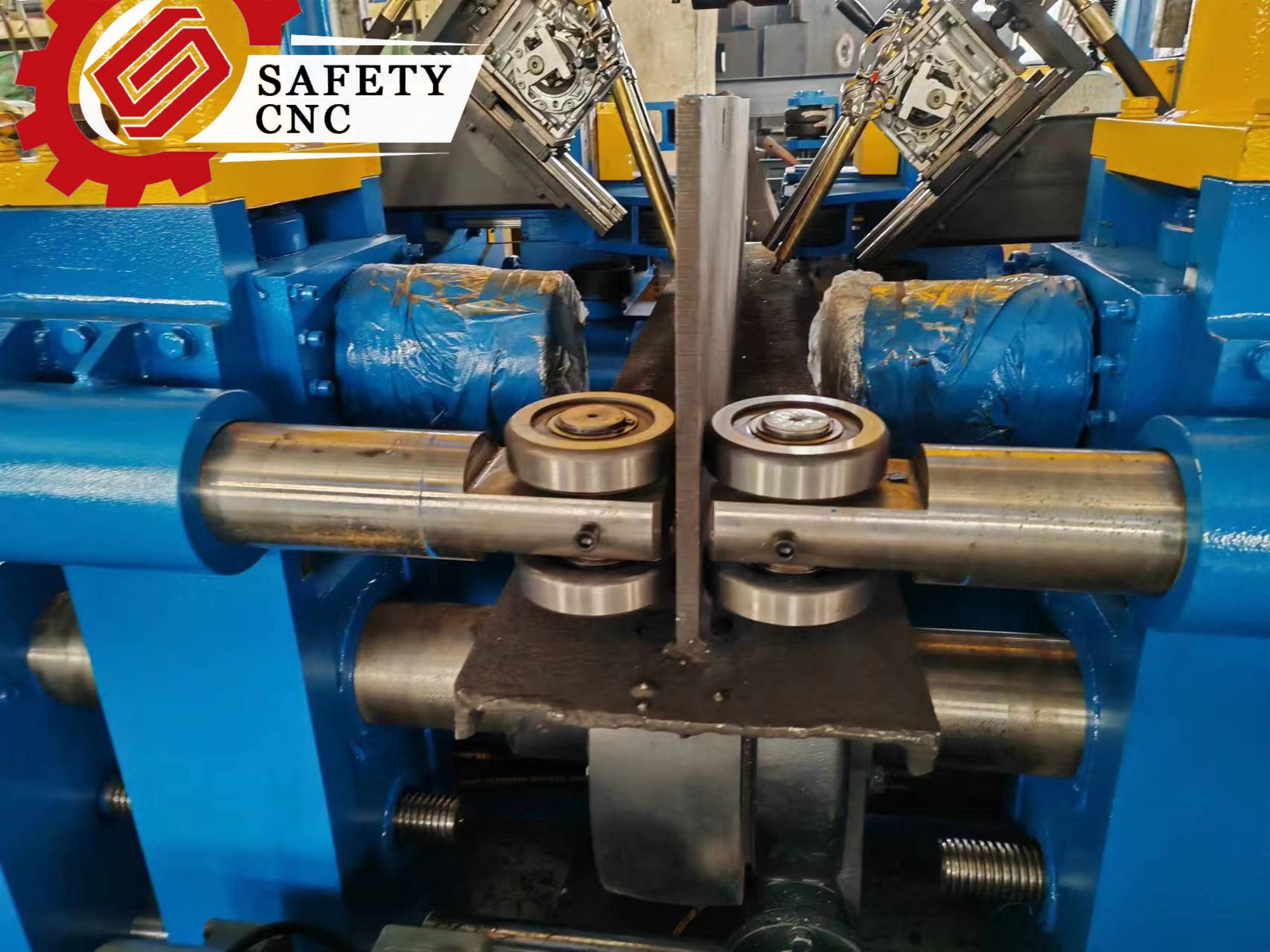

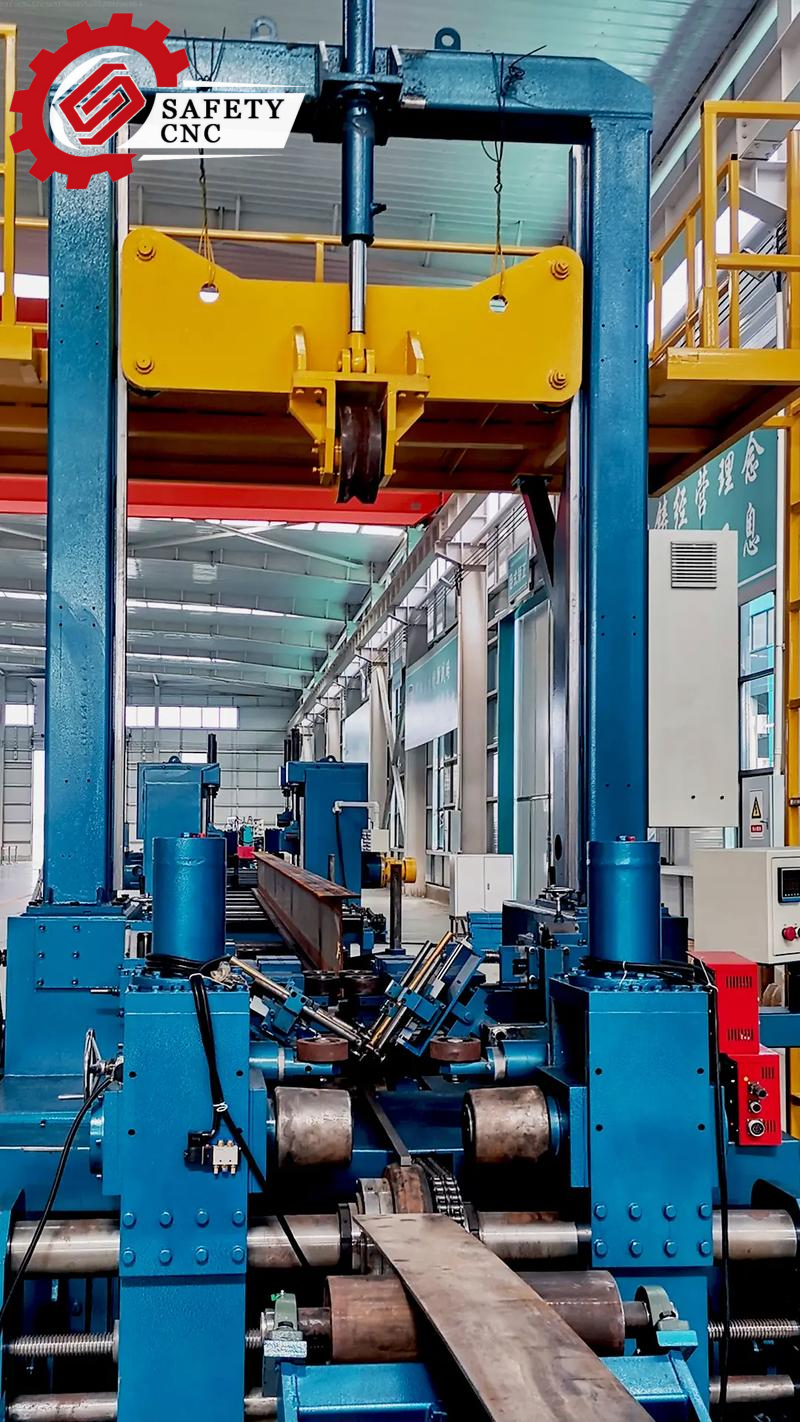

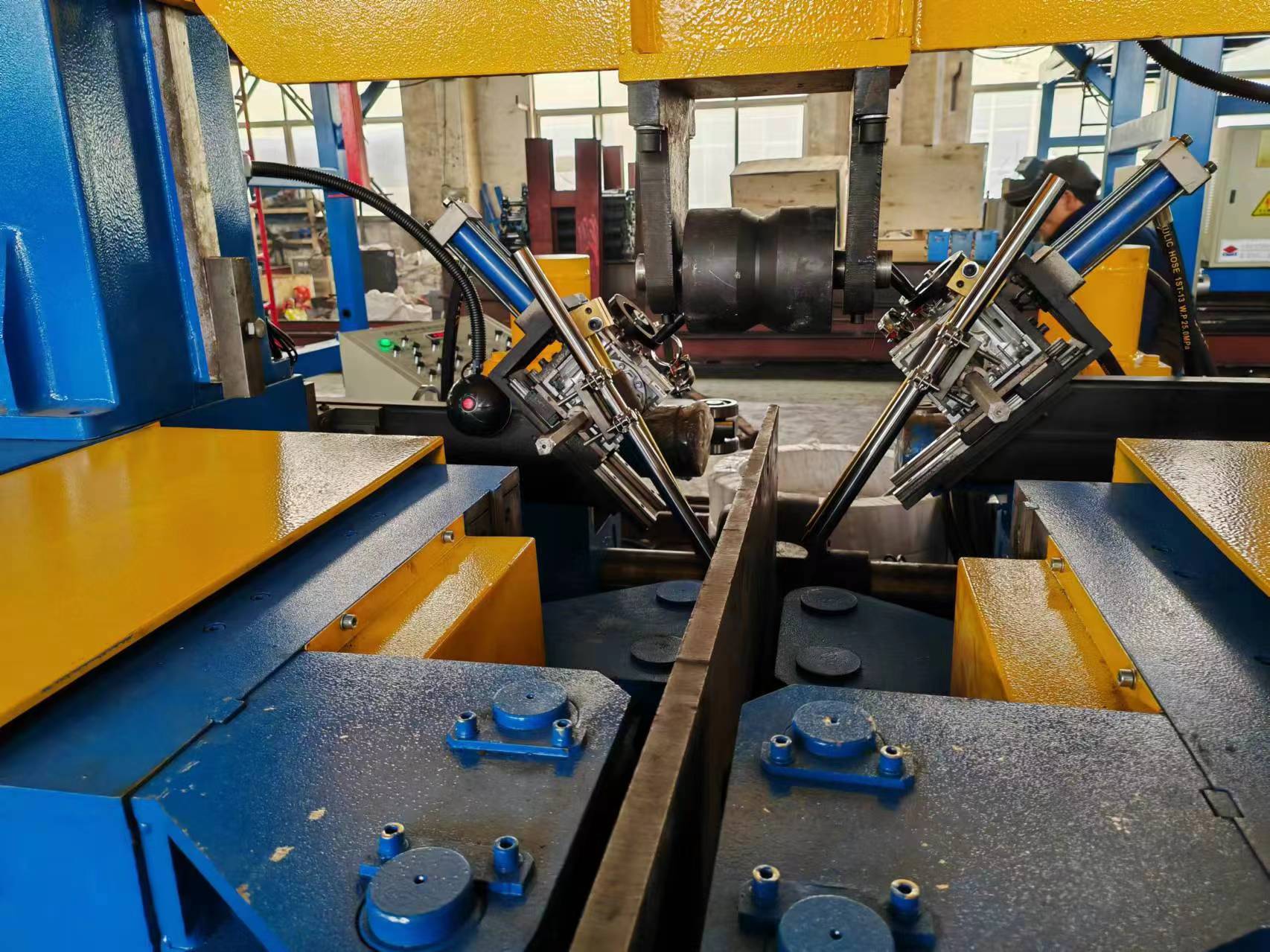

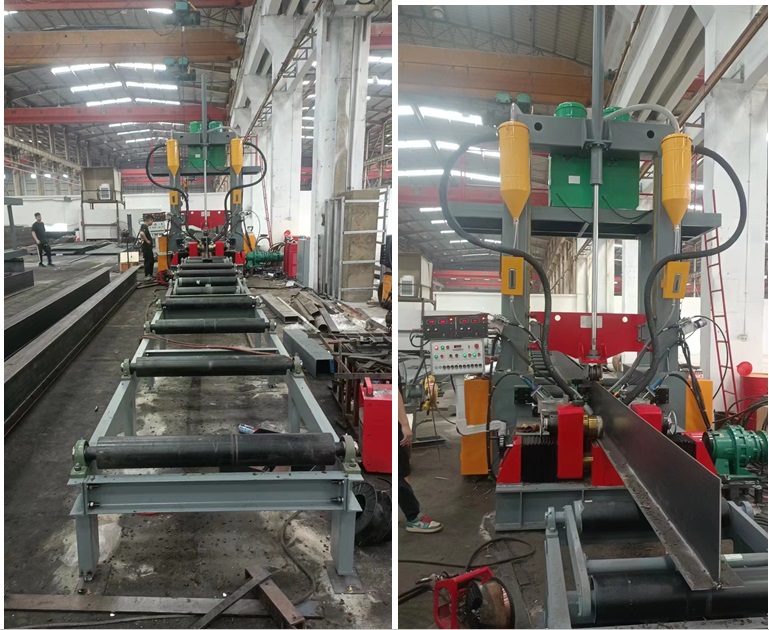

Фотографии при отгрузке:
