Производственная Линия для пробивки, маркировки и резки угловой стали с ЧПУ, TBL1010, TBL1412, TBL2020

Область применения

Производственная линия подходит для маркировки, пробивки и резки уголкового стального проката на предприятиях, производящих опоры электропередачи, средства связи, стальные конструкции и водяной башни и т.д.

Особенности конструкции станка

Основными узлами производственной линии являются стол поперечной подачи, устройство опрокидывающей подачи, загрузочный канал, тележка с ЧПУ, устройство маркировки, блок пробивки, отрезное устройство, пресс, канал готовых изделий, гидравлическая система, система управления, пневматическая система и др.

1 Механообработка с использованием ЧПУ представляет собой очень удобный процесс, обеспечивающий автоматизацию, прецизионную точность, универсальность и поточное производство.

2. Модуль пробивки линии для обработки углового проката позволяет использовать на каждой стороне одновременно до 3-х пуансонов различного размера. Здесь есть возможность их быстройзамены.

3. Маркировочное (клеймовочное) устройство имеет закрытый корпус, что обеспечивает высокую жесткость. Устройство оборудовано четырьмя комплектами букв. Расстояние клеймения может быть установлено по желанию.

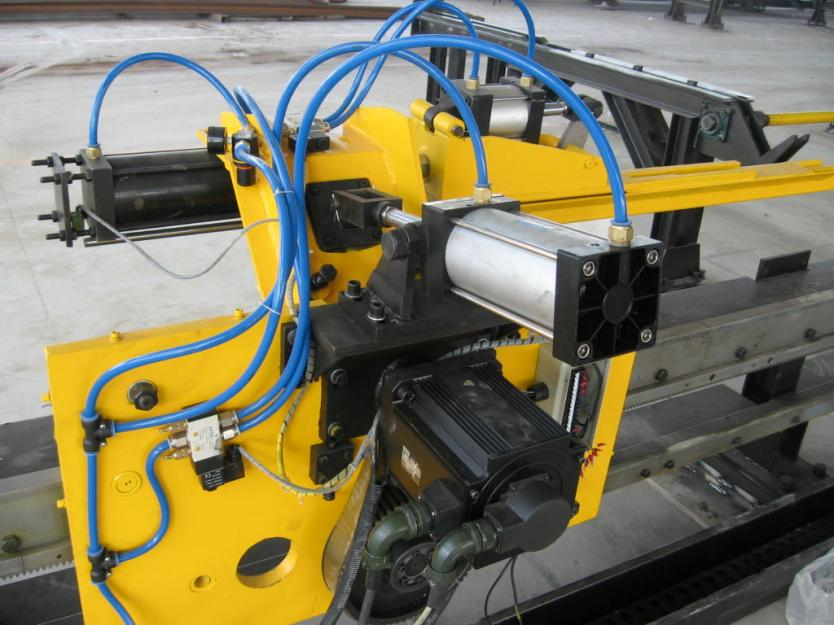

4. Подающая тележка с ЧПУ приводиться в действие серводвигателем, обеспечивающим высокую точность позиционирования.

 5. Для резки углового проката применяется нож с двойным лезвием, приводимый в движение гидроцилиндром.

                         Двухлезвие                                           Однолезвие

6. Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера (PLC), внешних датчиков и др. Управляющая программа обработки деталей поддерживает ручное программирование. Система управления также воспринимает управляющие программы обработки деталей, создаваемые программным обеспечением трёхмерной графики.

6 Не используя функцию резки, можно точно установить размер обрабатываемого материала.

7  Линия имеет функцию самодиагностики.

Технические параметры

 Готовые продукци

Профессиональная линия ЧПУ для обработки уголка представляет собой инновационное прецизионное оборудование, которое оснащено передовой ЧПУ (числовым программным управлением) технологией. Эта линия обеспечивает высокую точность и эффективность в обработке уголков различных размеров и форм. Благодаря современным инновациям, она позволяет достичь идеального качества и повысить производительность в процессе обработки.

Прецизионное оборудование для обработки уголка

Профессиональная линия ЧПУ для обработки уголка предназначена для выполнения точных операций обработки на различных типах уголков. Она оснащена специальными приспособлениями и инструментами, которые обеспечивают высокую степень точности и качества при обработке. ЧПУ технология позволяет программировать и контролировать каждое движение оборудования, что гарантирует идеально точные результаты без дополнительных усилий со стороны оператора. Благодаря этому оборудованию, процесс обработки уголков становится проще, быстрее и более эффективным.

Инновационная ЧПУ технология для профессиональной обработки уголка

Линия ЧПУ для обработки уголка представляет собой результат инновационной технологии ЧПУ, которая обеспечивает высокую точность и эффективность в процессе обработки уголков. С помощью этой технологии можно легко программировать и управлять движениями оборудования, что позволяет достичь идеального качества обработки. Независимо от размера и формы уголков, ЧПУ технология позволяет обрабатывать их с высокой точностью и повторяемостью. Это оборудование является незаменимым инструментом для профессиональных операций по обработке уголков, которое способно повысить эффективность и качество производства.

Профессиональная линия ЧПУ для обработки уголка представляет вершину современных технологий в области обработки уголков. Это прецизионное оборудование, оснащенное инновационной ЧПУ технологией, позволяет достичь высокой точности и качества при обработке уголков различных размеров и форм. Благодаря этому оборудованию, процесс обработки становится более эффективным и профессиональным. Эта линия ЧПУ является незаменимым инструментом для компаний, занимающихся производством и обработкой уголков, и помогает достичь высоких результатов в производственных операциях.
