Автоматическая Линия для пробивки и рубки швеллерной стали в трёх стороне с ЧПУ, UL-0816

Классификация:Автоматическая Линия для пробивки и рубки швеллерной стали в трёх стороне с ЧПУ, UL-0816
Описание

Линия для пробивки и рубки швеллерной стали в трёх стороне с ЧПУ, UL-0816

Сфера применения:

Данное оборудование в основном используется для пробивки и резки стальных уголков, швеллеров и плоских сталей в электрической мачтовой промышленности и аксессуаров из железа. В особенности пробивать отверстие в трёх стороне на швеллера.

Особенности и составляющие копоненты:

Комплектная линия состоит из таких узлов, как стол поперечной подачи заготовки, устройство опрокидывающей подачи, загрузочный канал, тележка с ЧПУ, клеймовочное устройство, дыропробивное устройство, отрезное устройство, пресс, канал готовых изделий, гидравлическая система, система управления, пневматическая система и др.

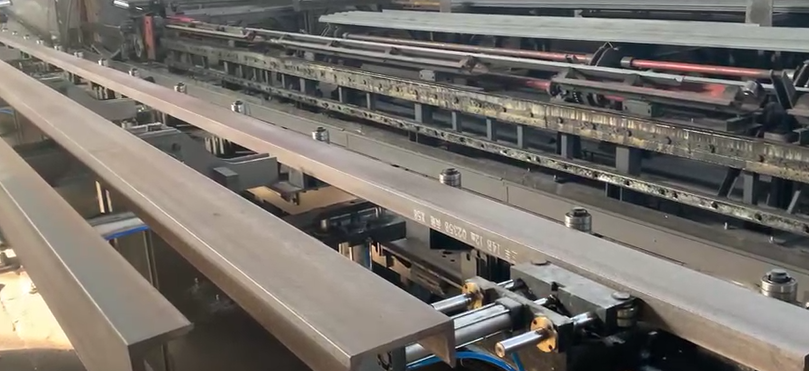

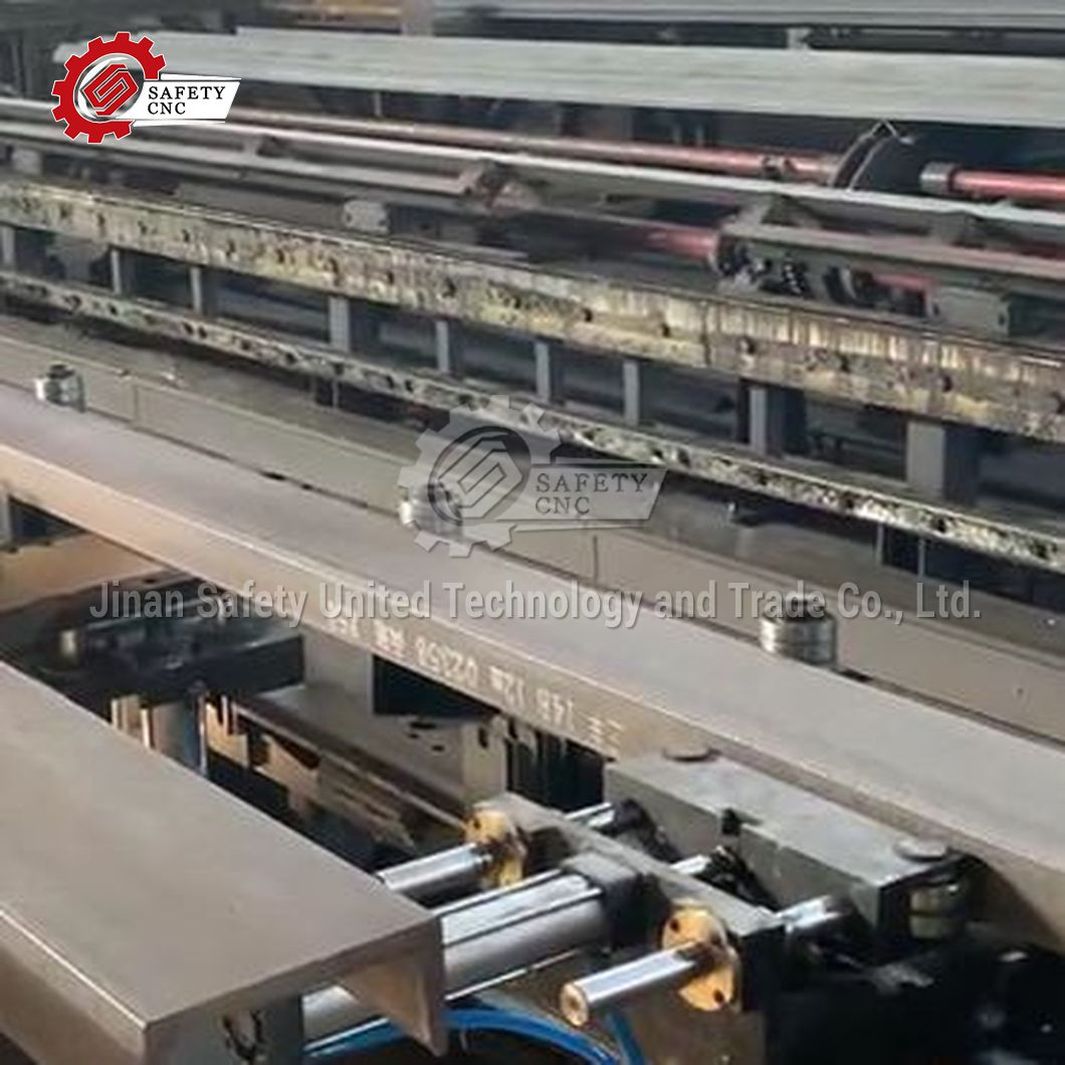

  1. Загрузочный стол и Подающая часть:

Заготовки загружится из поперечного стола на загрузочный канал с помощью

опрокидывающего устройства,  и тележка с ЧПУ перевозит заготовк и в главной

части станка.

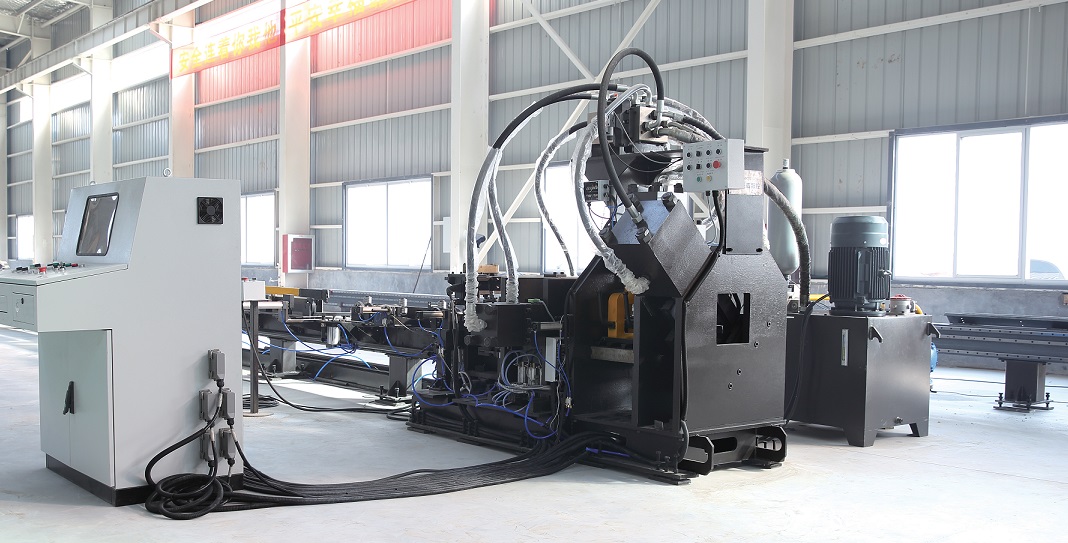

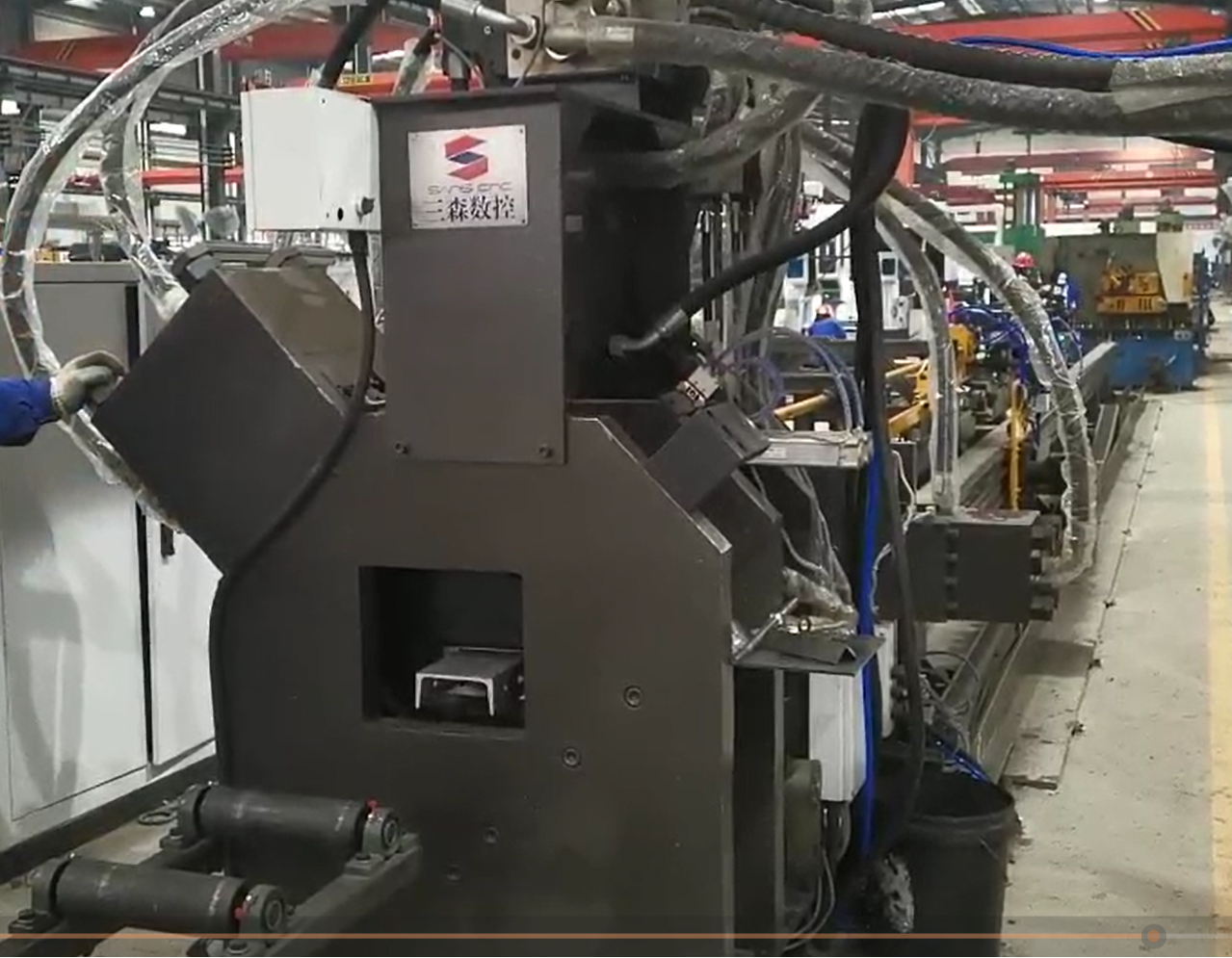

2. Главная часть станка:

Эта часть состоит из трех групп дыропробивной позиций и соответствующих прессовых частей, которые могут достигать пробивки с тремя вида отверстий на стенке швеллера плюс двупозиционированные маркировки, а также пробивки с тремя вида отверстий на фланце швеллера.

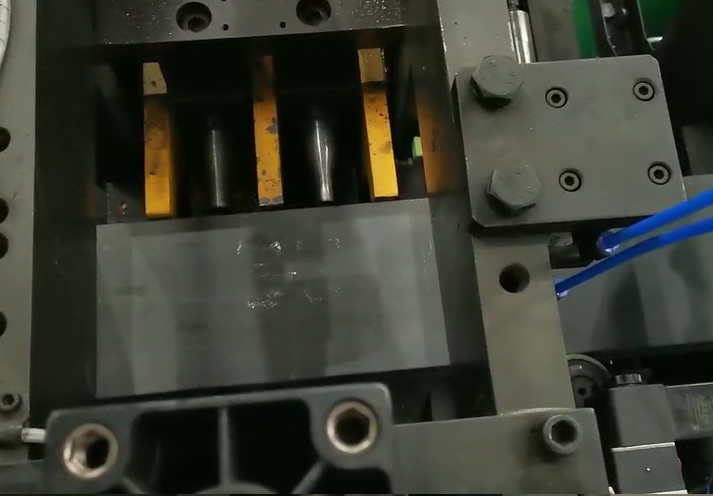

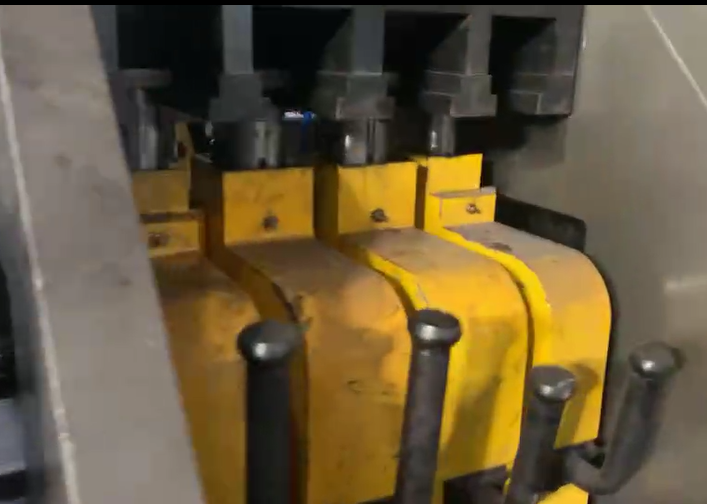

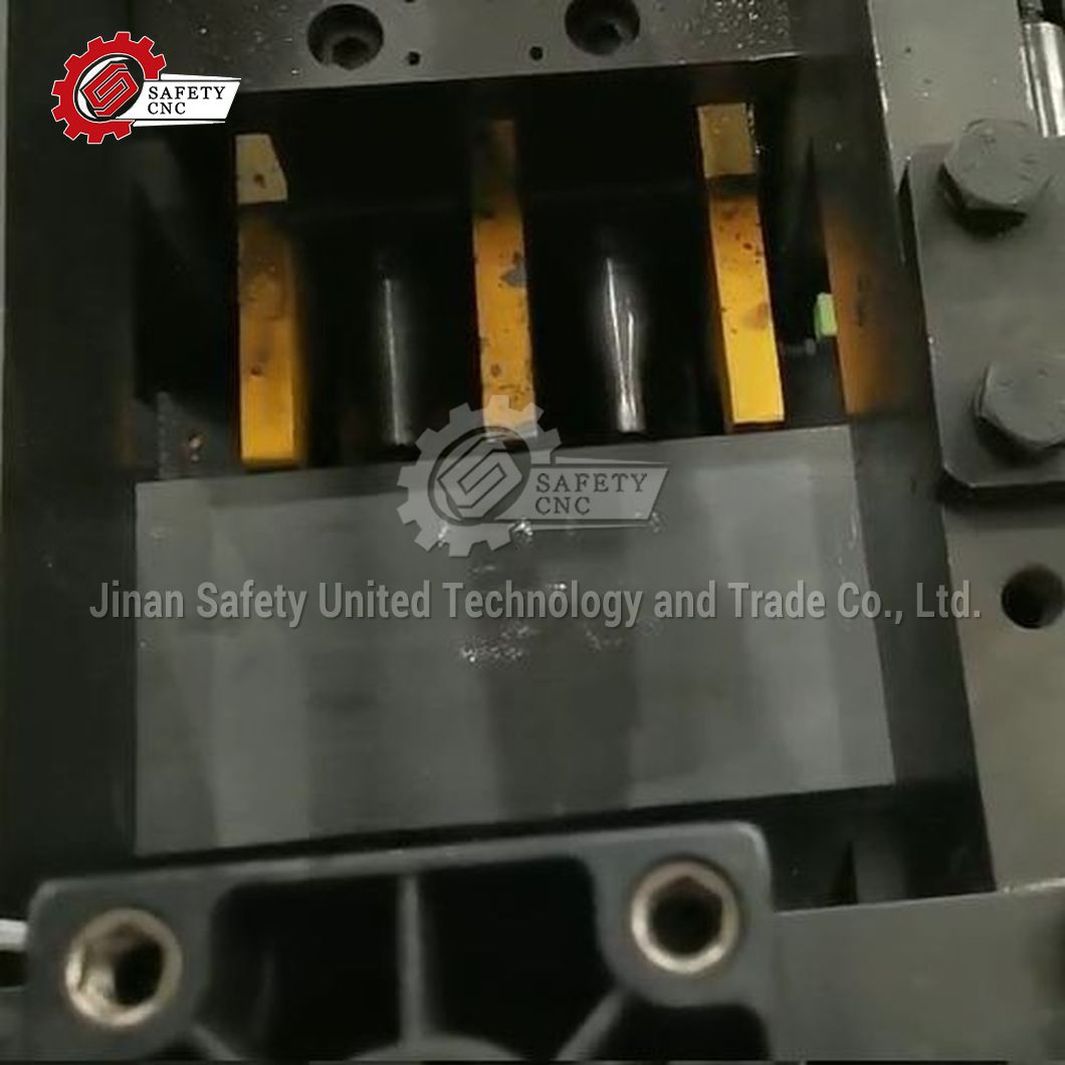

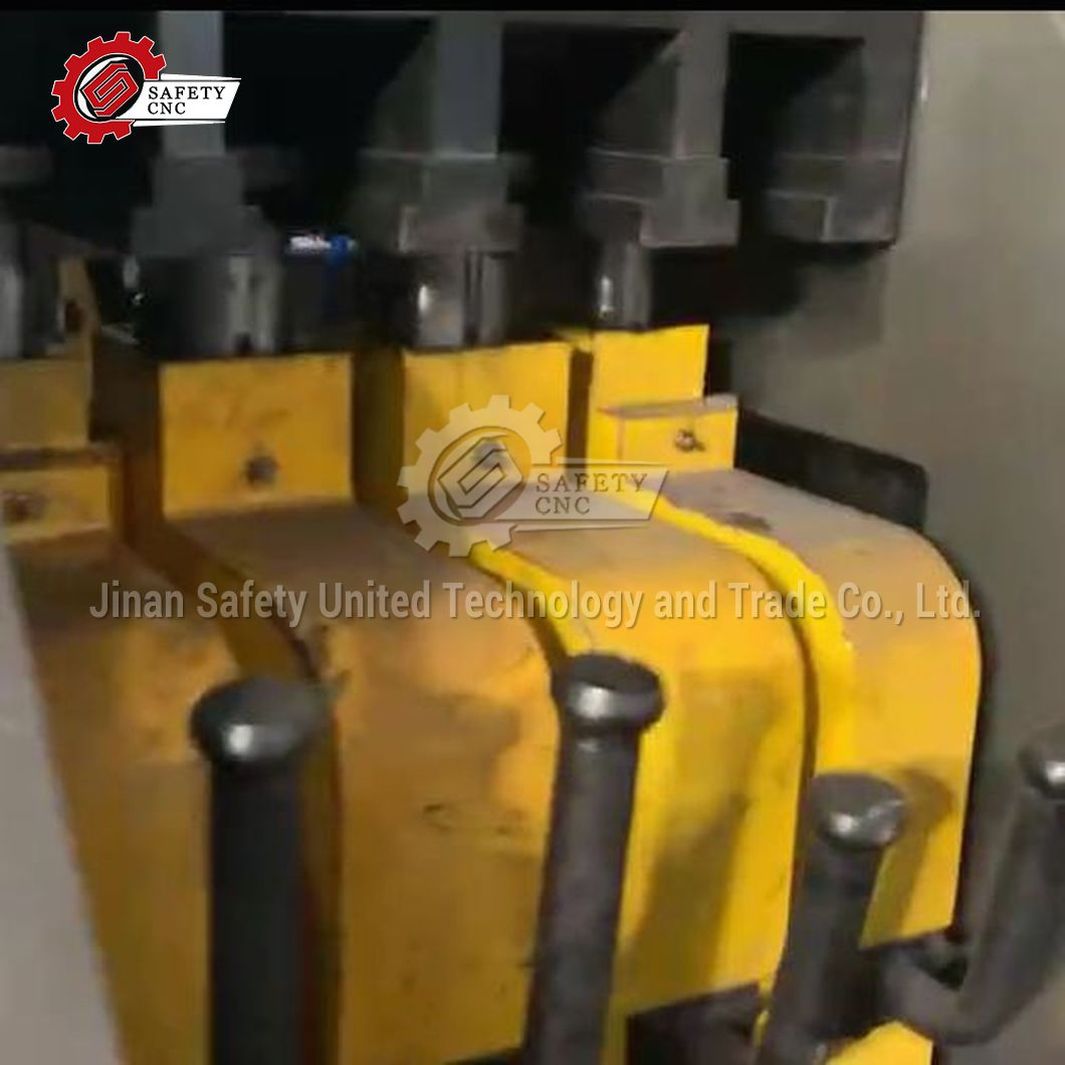

  Боковые пробивные головки                    Верхние пробивные головки

Семь групп пуансона выбран в работу через пневматический механизм отбора моделей и переключаются по программе под управлением PLC.

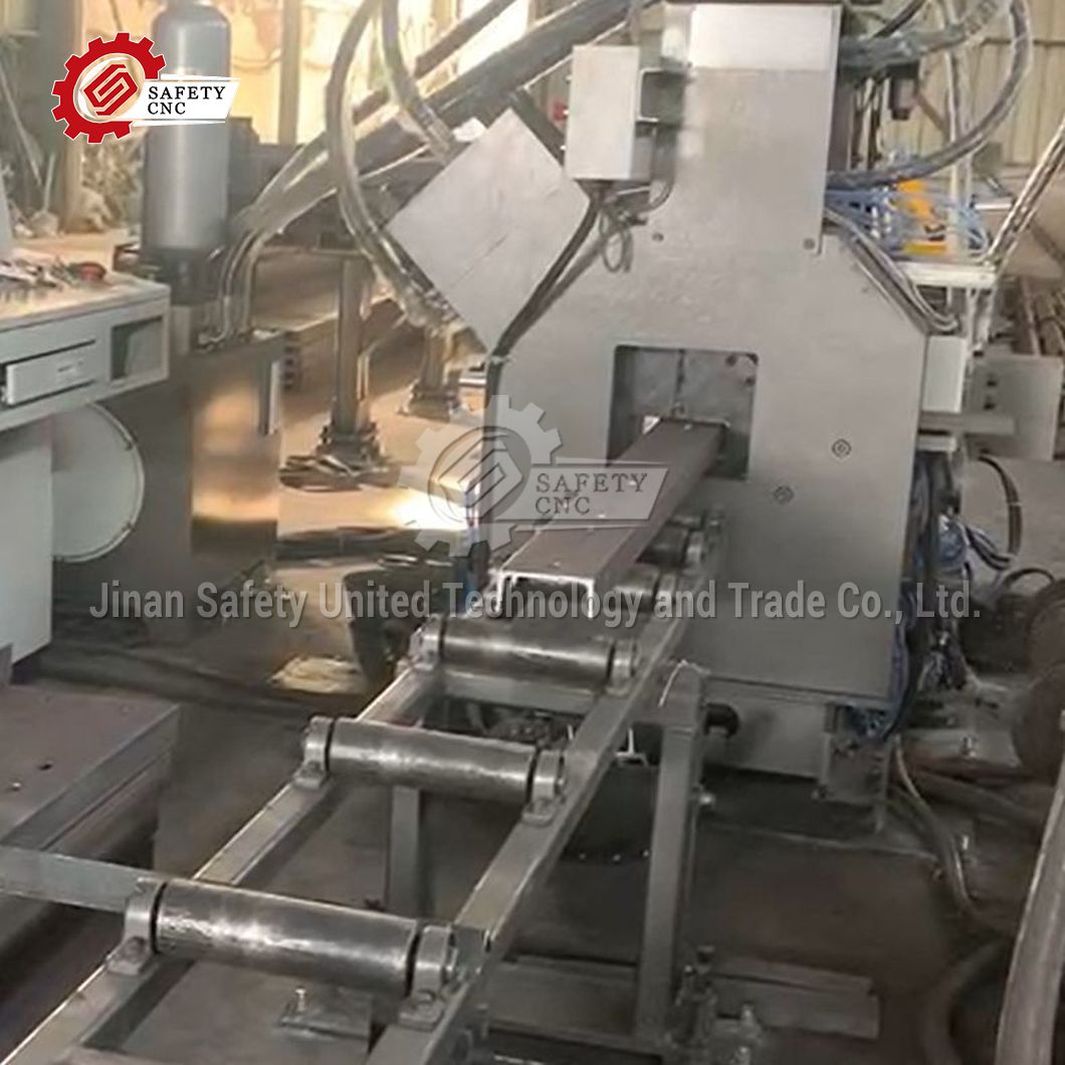

Блок ножниц состоит из корпуса рамы, режущего цилиндра, механизма верхнего ножа и механизма нижнего ножа. Замена различных режущих головок в этом устройстве позволяет выполнять многопрофильную резку.

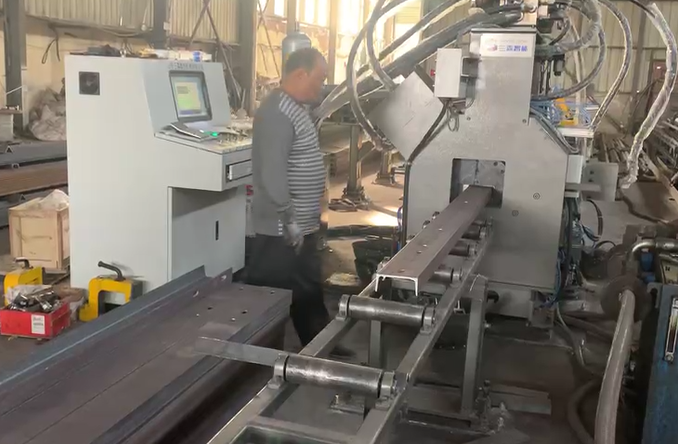

  1. 4. Загрузки готовой продукции.Он состоит из опорного ролика заготовки и поворотного цилиндра. Готовыепродукция размещается на левую или правую сторону.

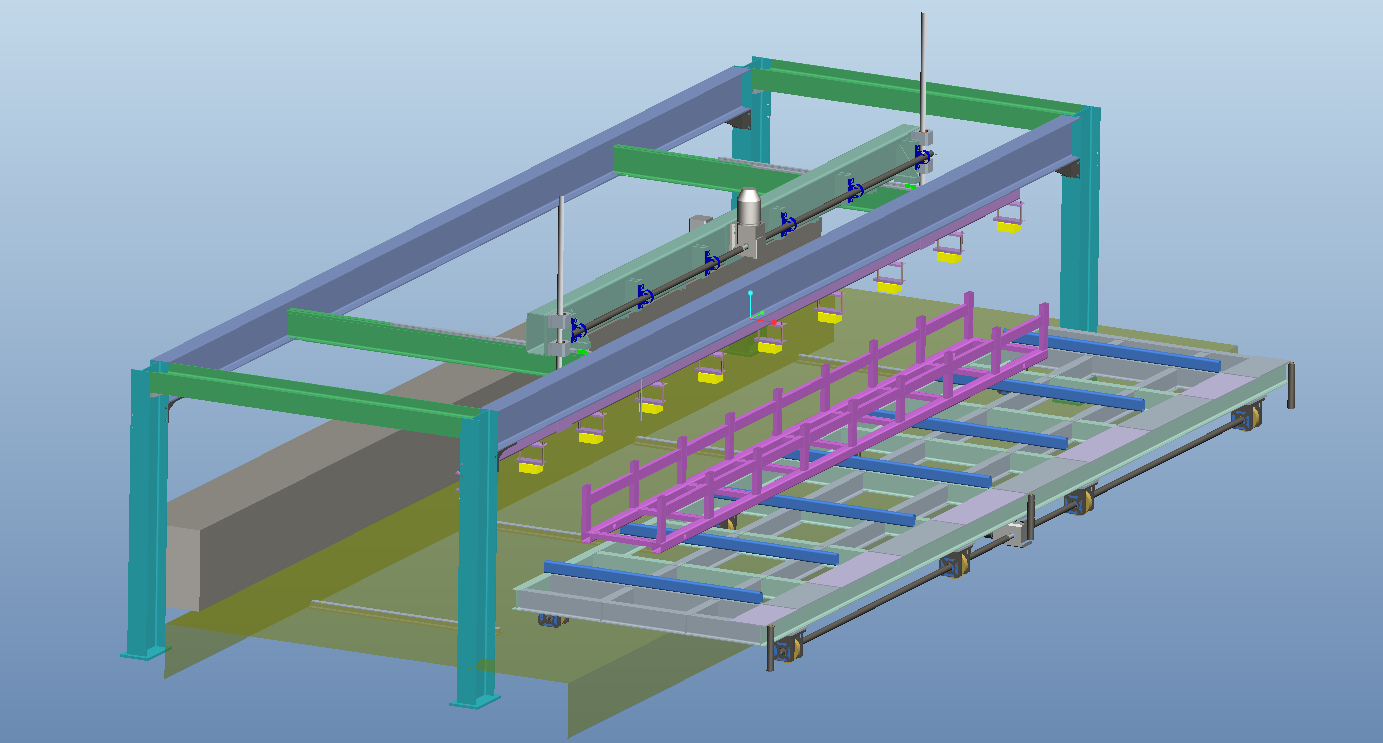

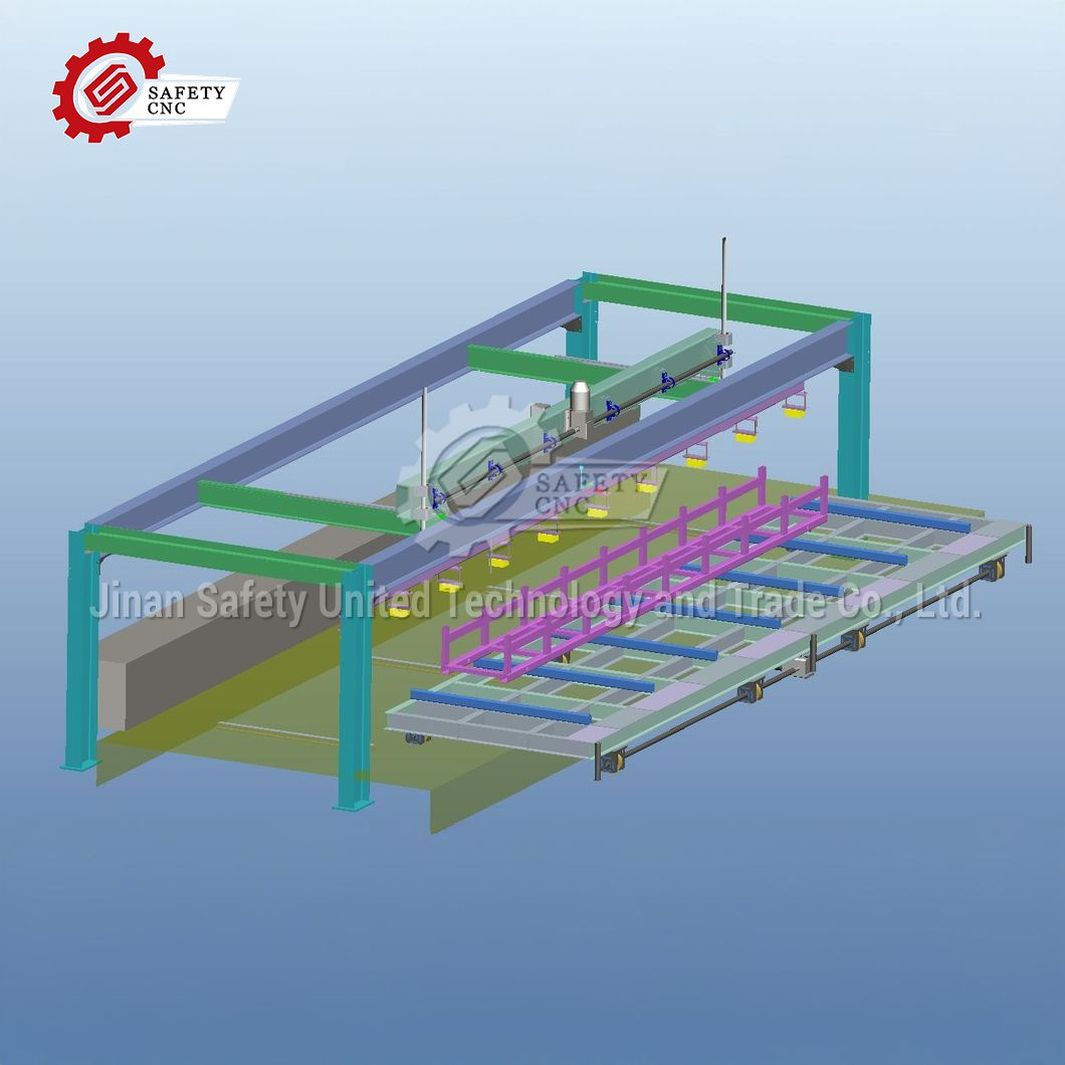

  2.                                Автоматический паллетизатор
  3. 5.Гидравлическая система состоит из масляного бака, группы насосов высокого и низкого давления, охладителя, группы главных клапанов и других групп регулирующих клапанов. Она используется для обеспечения рабочей мощности каждого цилиндра главного двигателя.5 Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера, внешних датчиков и др. Управляющая программа обработки деталей поддерживает ручное программирование. Система управления также воспринимает управляющие программы обработки деталей, создаваемые программным обеспечением трёхмерной графики. Линия имеет функцию самодиагностики.

Технические параметры:

Модель UL0816
Размер обработки Швеллера 8#-16#
Мак. длина заготовки (мм) 12000
Мак. диаметр пробивки для стенки(мм) Круглое отверстие Φ22

Овальное отверстие 22*50

Мак. диаметр пробивки для фланца (мм) Круглое отверстие Φ18

Овальное отверстие 18*50

Усилие пробивки (KN) 700
Количество стороны пробивки 3
Количество пуансона 3+3+3
Количество (в ряд) Any row
Ось с ЧПУ 4
Гидравлическое напряжение(MPa) 25
Метод охлаждения гидравлической системы Воздухом
Пневматическое напряжение(Mpa) 0.8
Мак. скорость тележки(м/мин.) 60
Частота пробивки(раз/мин.) 40-45
Общая мощность (кВт) 30
Габарит (д*ш*в)мм 25000*5000*2000
Вес станка (T) 13

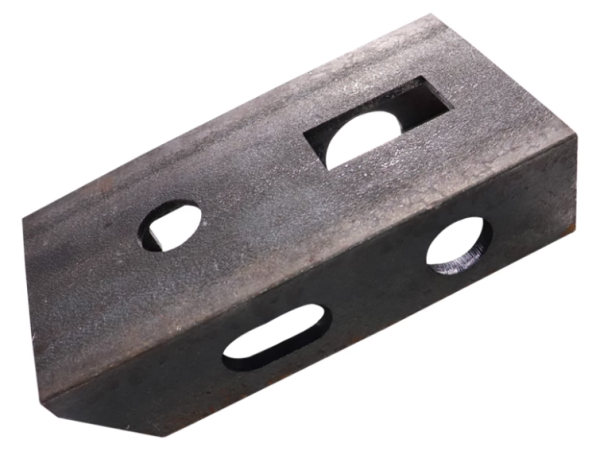

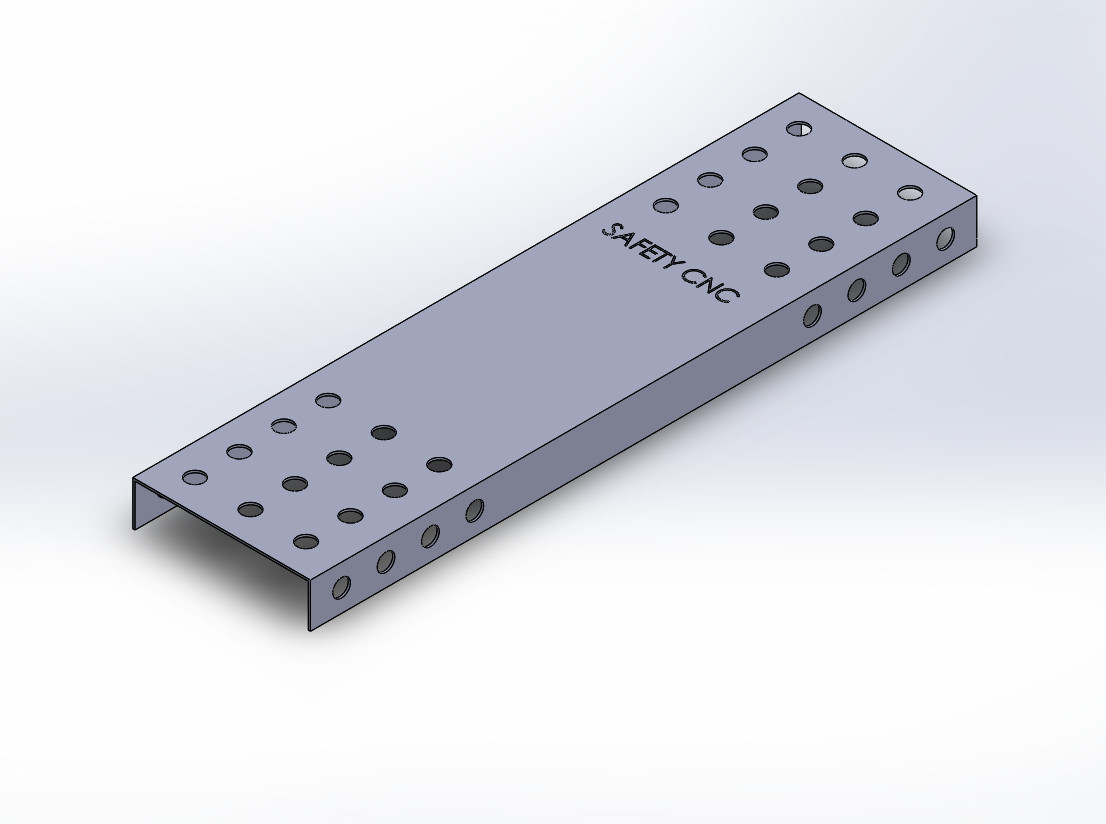

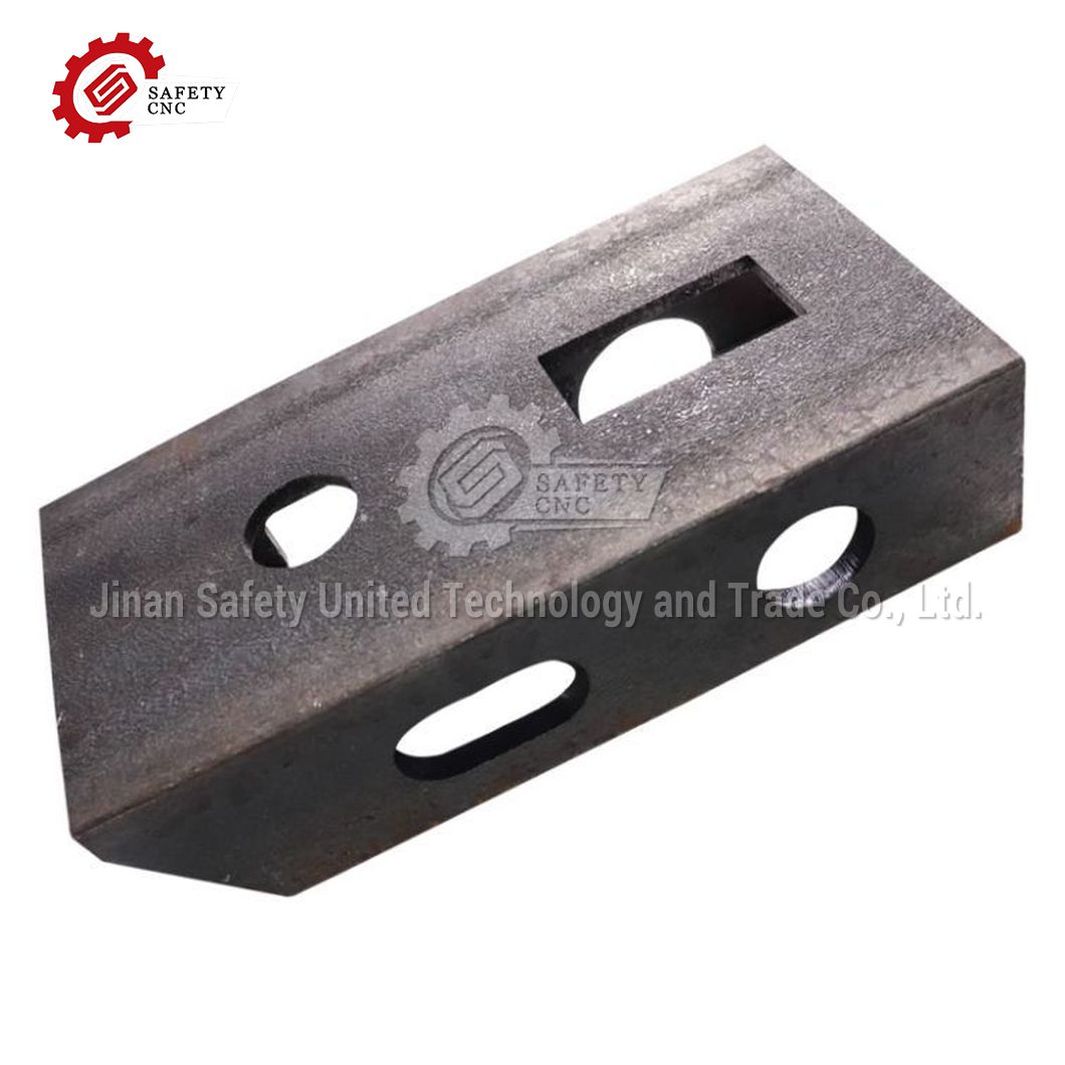

Готовые продукция:
