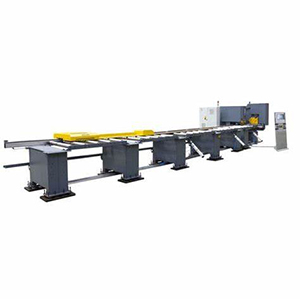

Производственная Линия для пробивки, маркировки и резки угловой стали с ЧПУ, TBL1010, TBL1412, TBL2020
Область применения
Производственная линия подходит для маркировки, пробивки и резки уголкового стального проката на предприятиях, производящих опоры электропередачи, средства связи, стальные конструкции и водяной башни и т.д.
Особенности конструкции станка
Основными узлами производственной линии являются стол поперечной подачи, устройство опрокидывающей подачи, загрузочный канал, тележка с ЧПУ, устройство маркировки, блок пробивки, отрезное устройство, пресс, канал готовых изделий, гидравлическая система, система управления, пневматическая система и др.
1 Механообработка с использованием ЧПУ представляет собой очень удобный процесс, обеспечивающий автоматизацию, прецизионную точность, универсальность и поточное производство.
2. Модуль пробивки линии для обработки углового проката позволяет использовать на каждой стороне одновременно до 3-х пуансонов различного размера. Здесь есть возможность их быстройзамены.
3. Маркировочное (клеймовочное) устройство имеет закрытый корпус, что обеспечивает высокую жесткость. Устройство оборудовано четырьмя комплектами букв. Расстояние клеймения может быть установлено по желанию.
4. Подающая тележка с ЧПУ приводиться в действие серводвигателем, обеспечивающим высокую точность позиционирования.
5. Для резки углового проката применяется нож с двойным лезвием, приводимый в движение гидроцилиндром.
Двухлезвие Однолезвие
6. Система управления состоит из главного компьютера, серводвигателей, программируемого логического контроллера (PLC), внешних датчиков и др. Управляющая программа обработки деталей поддерживает ручное программирование. Система управления также воспринимает управляющие программы обработки деталей, создаваемые программным обеспечением трёхмерной графики.
6 Не используя функцию резки, можно точно установить размер обрабатываемого материала.
7 Линия имеет функцию самодиагностики.
Технические параметры
| Модель | JGX1010 | JGX1412 | JGX1614 | JGX2020 | |
| Минимальный размер уголкового профиля (мм) | L40*40*3 | L40*40*3 | L50*50*3 | L63*63*4 | |
| Максимальный размер уголкового профиля (мм) | L100*100*10 | L140*140*12 | L160*160*14 | L200*200*20 | |
| Пробивание | Номинальное усилие пробивки (кН) | 800 | 1000 | 1100 | 1100 |
| Число пуансонов на одной стороне | 3 | ||||
| Максимальный диаметр(мм) | φ 26 (22 * 50) | ||||
| Маркировка | Номинальное усилие маркировки (кН) | 700 | 700 | 850 | 1030 |
| Кол.круппы знака | 4 | ||||
| Кол. знака | 12 | ||||
| Размер знака | 14*10*9 | ||||
| Резание | Номинальная сила резания (кН) | 1250 | 2250 | 3200 | 1800/4300 |
| Режим резки | Однолезвие | Двухлезвие/ Однолезвие | |||
| Скорость подачи заготовки | 40-80 | 30-80 | |||
| Метод подачи | ележка по серводвигатаелю | ||||
| Число управляемых координат | 3 | ||||
| Режим управления | PLC + главный компьютер | ||||
| Точность обработки | Соответствует Национальный Стандарту GB2694-2010 | ||||
| Способ программирования | ПО для программирования или Чертеж в формате CAD | ||||
| Функции программы | Мониторинг в реальном времени, отображение ошибок, сигнализация ошибок | ||||
