Линия для пробивки, маркировки и резки уголка, швеллерной стали в трёх стороне с ЧПУ, серия JCBX2010.

Классификация:Линия для пробивки, маркировки и резки уголка, швеллерной стали в трёх стороне с ЧПУ, серия JCBX2010.
Описание

Линия для пробивки, маркировки и резки уголка, швеллерной стали в трёх стороне и стальных полосы с ЧПУ, серия JCBX2010.

Сфера применения:

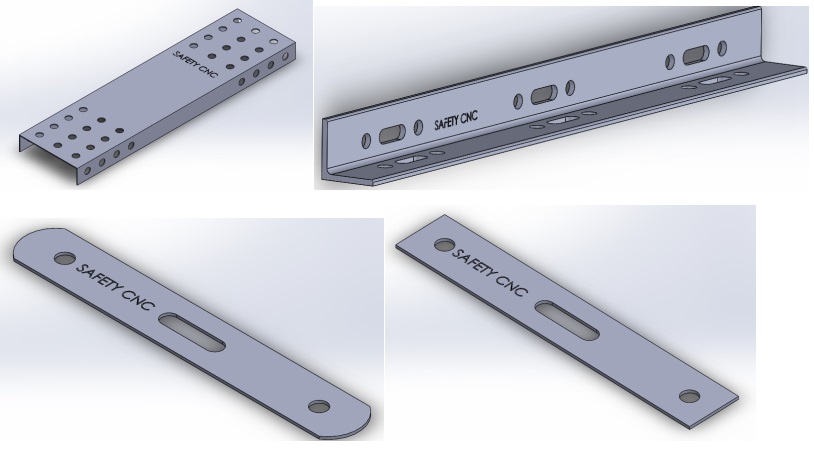

Данное оборудование в основном используется для штамповки, резки и маркировки стальных уголков, швеллеров и плоских сталей в электрической мачтовой промышленности и аксессуаров из железа. Оно объединяет обработку трех профилей в один, имеет широкий спектр применения и высокую стартовую эффективность.

 Особенности конструкции станка

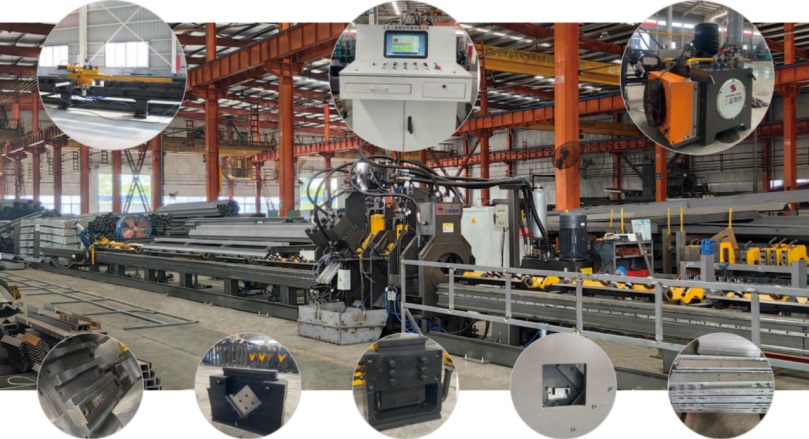

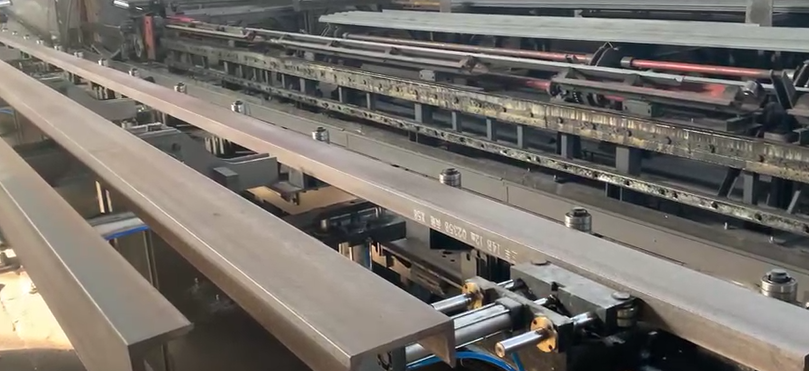

Основными узлами производственной линии являются стол поперечной подачи, устройство опрокидывающей подачи, загрузочный канал, тележка с ЧПУ, устройство маркировки, блок пробивки, отрезное устройство, пресс, канал готовых изделий, гидравлическая система, система управления, пневматическая система и др.

1 Механообработка с использованием ЧПУ представляет собой очень удобный процесс, обеспечивающий автоматизацию, прецизионную точность, универсальность и поточное производство.

2 Подающая тележка с ЧПУ приводиться в действие серводвигателем через прецизионные рейки, обеспечивающим высокую точность позиционирования.

3. Модуль пробивки состоит из трех больших групп пробивочной позиций, а также соответствующих секций прессования, которые могут достигать пробивки с двумя диаметром отверстии на стенке швеллера и с двумя диаметром отверстия на фланце швеллера.

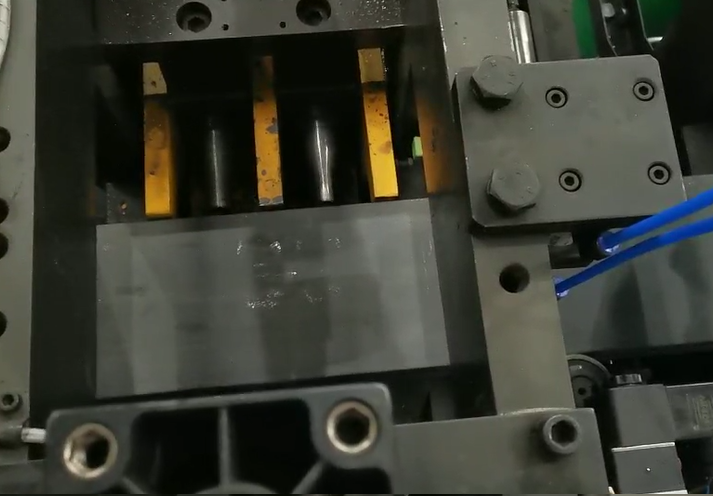

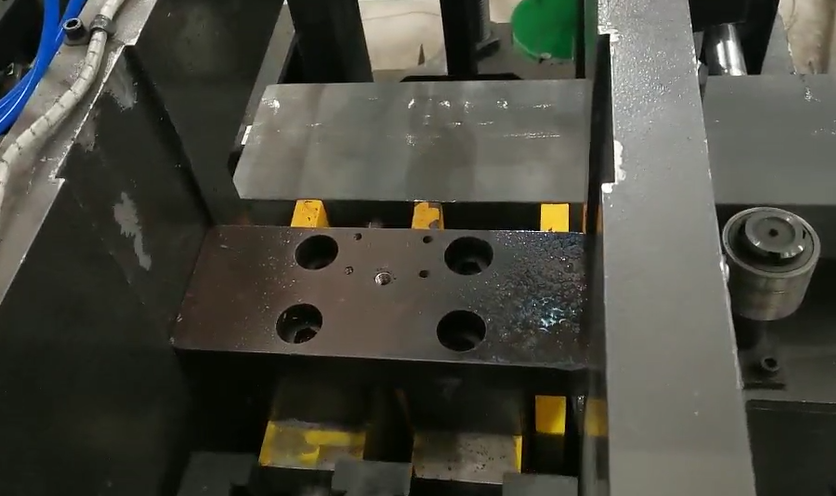

Пробивки с двумя диаметром отверстия на каждом фланце швеллера.

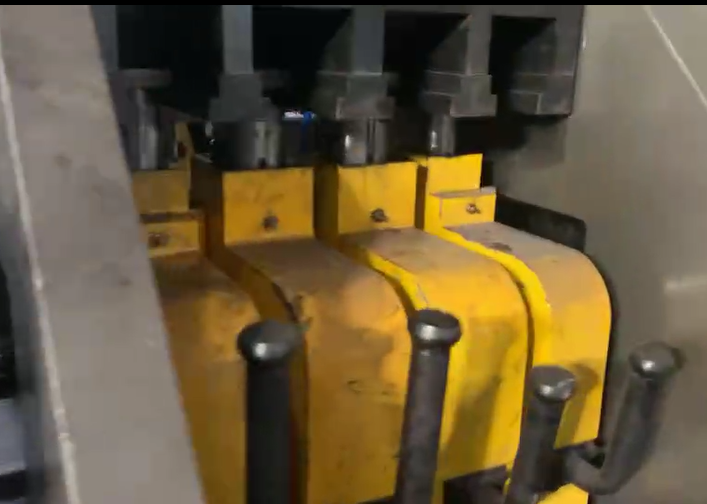

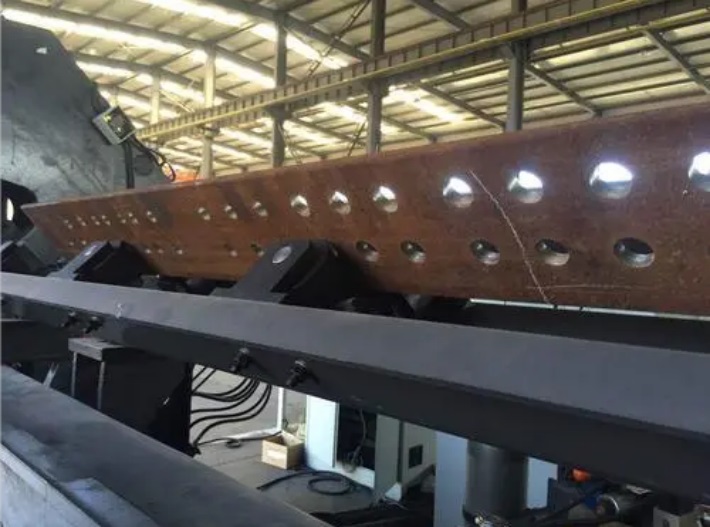

Пробивки с двумя диаметром отверстии на стенке швеллера

Девять пуансонов выбран в работу через пневматический механизм отбора моделей и переключаются по программе под управлением PLC.

  1. Маркировочное (клеймовочное) устройство имеет закрытый корпус, что обеспечивает высокую жесткость. Устройство оборудовано четырьмя комплектами букв. Расстояние клеймения может быть установлено по желанию.

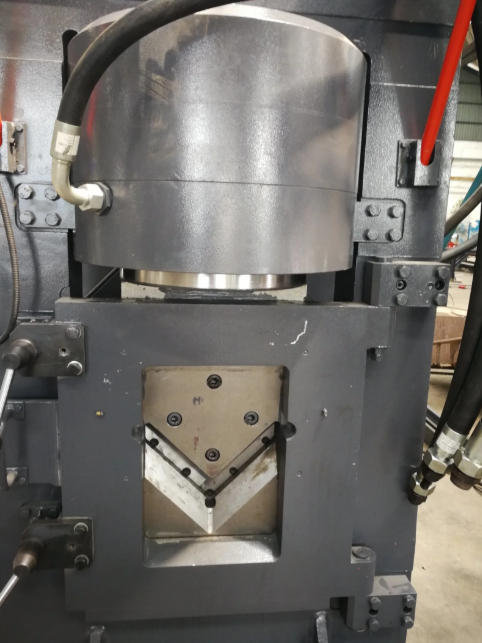

  2. Блок ножниц состоит из корпуса рамы, режущего цилиндра, механизма верхнего ножа и механизма нижнего ножа. Замена различных режущих головок в этом устройстве позволяет выполнять многопрофильную резку.

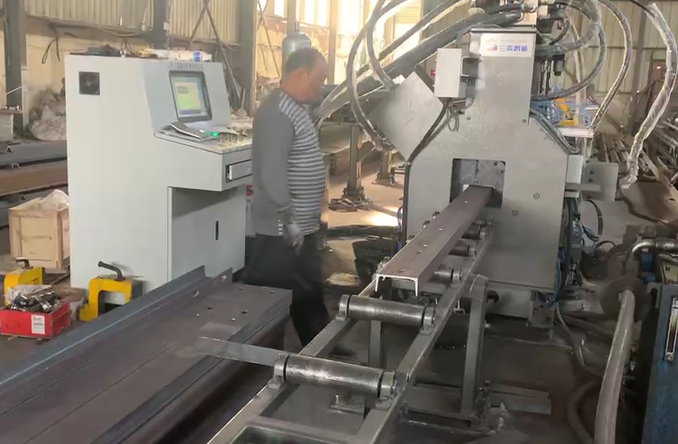

  3. Выгрузки готовой продукции.

Он состоит из опорного ролика заготовки и поворотного цилиндра. Готовыепродукция размещается на левую или правую сторону.

  1. Гидравлическая система состоит из масляного бака, группы насосов высокого и низкого давления, охладителя, группы главных клапанов и других групп регулирующих клапанов. Она используется для обеспечения рабочей мощности каждого цилиндра главного двигателя.

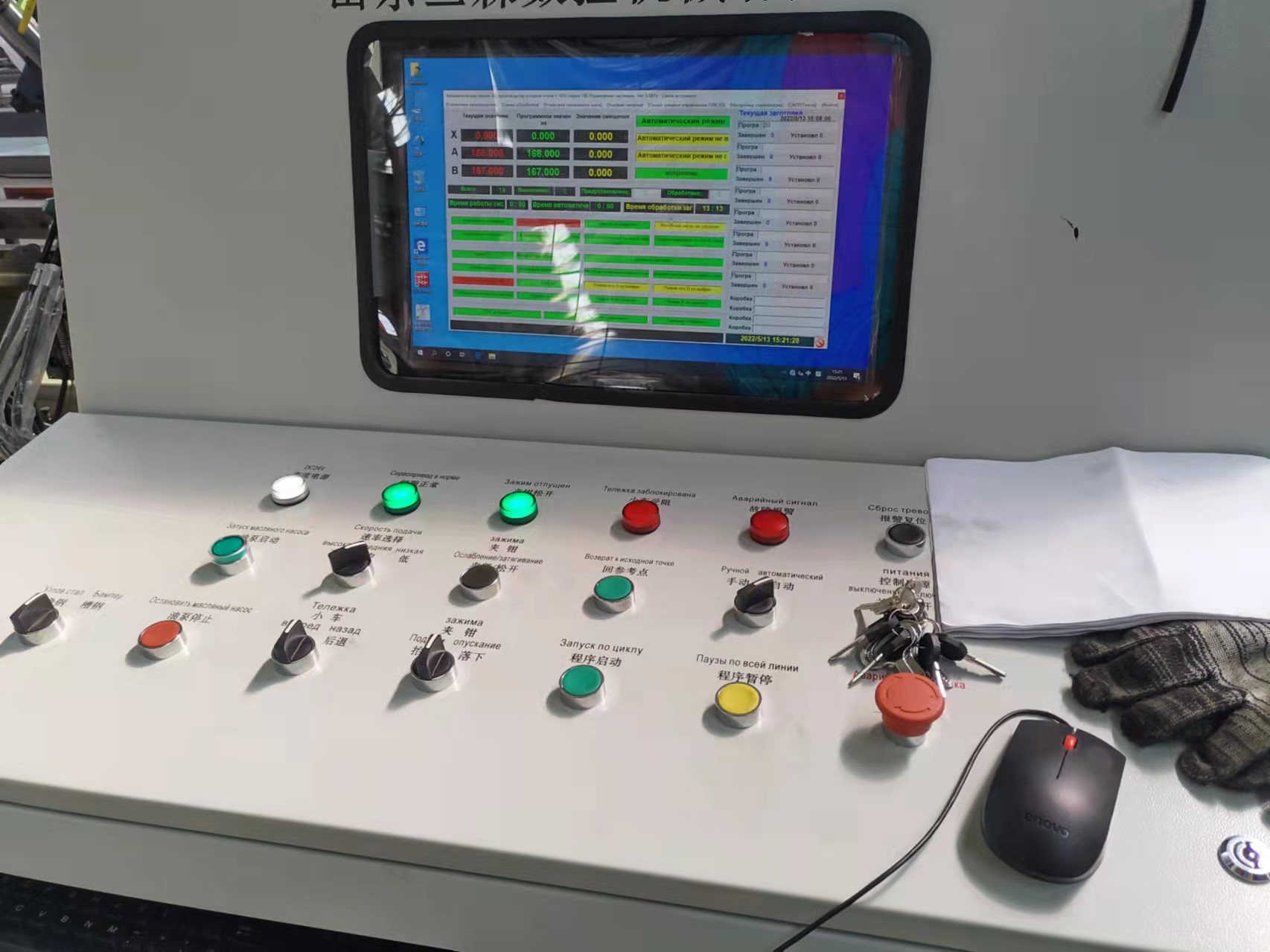

  2. Система электрического управления состоит из электрического шкафа управления, пульта управления и станции управления тележкой.

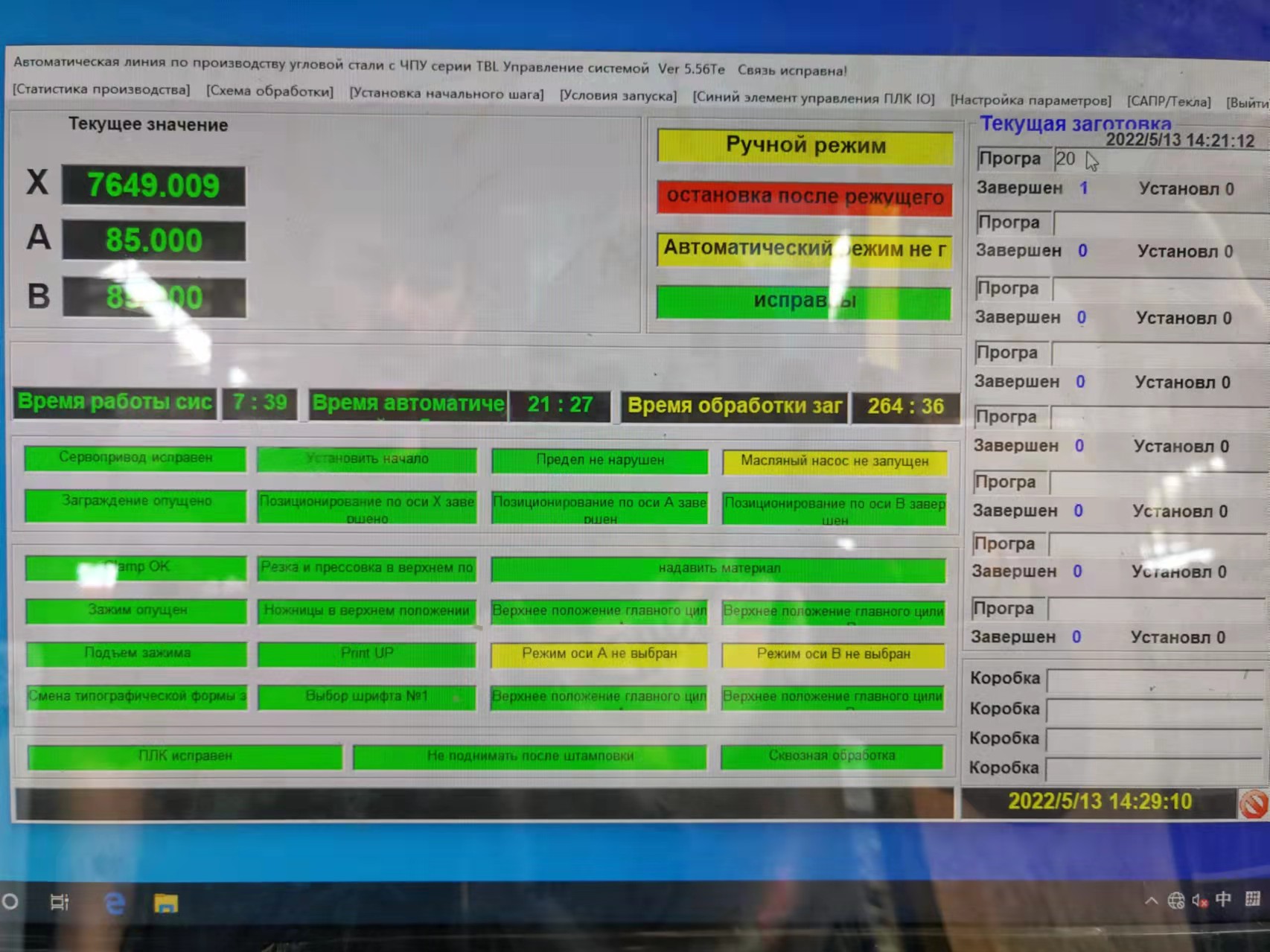

1) Станок оснащен главным компьютером в нём установлено специальное программное обеспечение для программирования заготовок. А также у него есть мощная функция, например, на экране компьютера можно отображать графику детали и проверять программу.

(2) Управляющее программное обеспечение контролирует работу машины в любое время.При возникновении неисправности на экране будут отображаться подробные сведения о причине и способе устранения неисправности.

(3) Привод осей X, A, B с ЧПУ использует усовершенствованный бесщеточный серводвигатель переменного тока для обеспечения быстрого и точного позиционирования и не требует обслуживания, максимальная скорость позиционирования по осям A и B 10 м / мин, точность позиционирования без нагрузки ± 0,01 мм, максимальная ось X позиционирование Скорость составляет 60 м / мин, а точность позиционирования без нагрузки составляет ± 0,1 мм.

Технические параметры:

Модель JCBX2010
Обрабатывающий размер (мм) Стальной уголок(мм) 40x40x4-160x160x16
 Стальная полоса(мм) 50*4-160*12
Швеллерный стали 10# – 20#
Длина(мм) 12000
Пробвика Усилие пробивки (KN) 800
Кол.стороны пробивки 3
Кол. Пробивочной головки 9
Диаметр штамповки Круглое отверстие: ¢26;

Овальное отверстие: 22×50мм

Кол. Пробивочных рядов Любой ряд
Маркировка  Усилие маркировки(KN) 800
Кол. наборов символов 4 шт.
Размер заглавной буквы 14x10mm
  Кол. знаков 12 шт
Отрезка Усилие обрезки(KN) 3300
Метод обрезки Однолезвие для уголка и швеллера; Одностороннее прямое резвие и двустороннее дуговое лезвие для листовых стали
Метод подачи материала Тележка с ЧПУ
Скорость подачи (м/мин) 50-80
Режим управления PLC + главный компьютер
Обработанная точность позиционирования Соответствие национальным стандартам  GB2694-2010
 Способ программирования ПО для программирования или преобразование из формата CAD
 Функции программы Мониторинг в реальном времени, отображение ошибок, сигнализация ошибок
Общая мощность (кВт) 30
Габарит (д*ш*в)мм 25000*5000*2000
Вес станка (T) ≈13



Электрические компоненты:

No. наименование Производитель    Сторана
1  PLC контроллер Mitsubishi Япония
2 Серводвигатель и электропривод Yaskawa/ Panasonic Япония
3 Гидровлический насос в гидовлический станции Vickers Китай
4 Линейный направляющий и шариковый винт HIWIN Тайвань
6 Пневматические компоненты Air TAC Тайвань
  Гидравлический клапан Atos Италия
7 Электрические компоненты Schneider Франция
