Линия для пробивки и резки уголка, швеллера и листа с ЧПУ, JBX1010, JBX1612
Сфера применения:

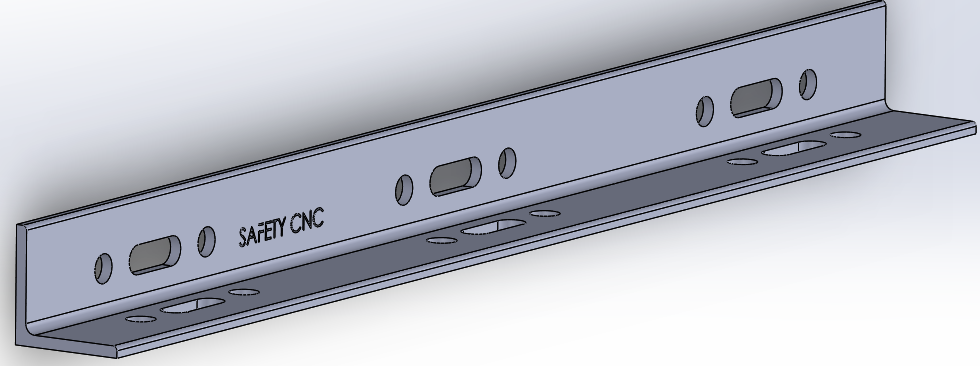

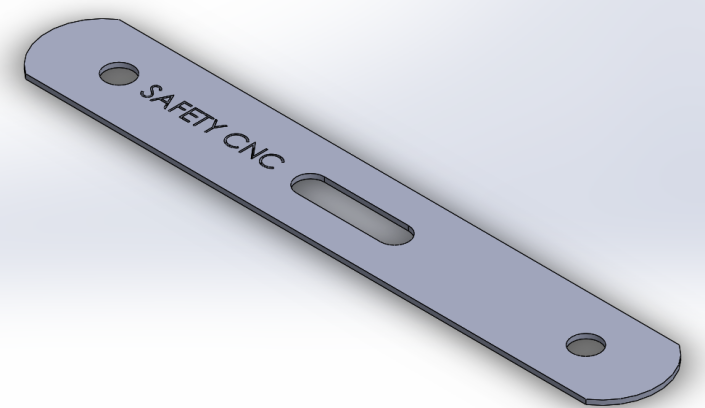

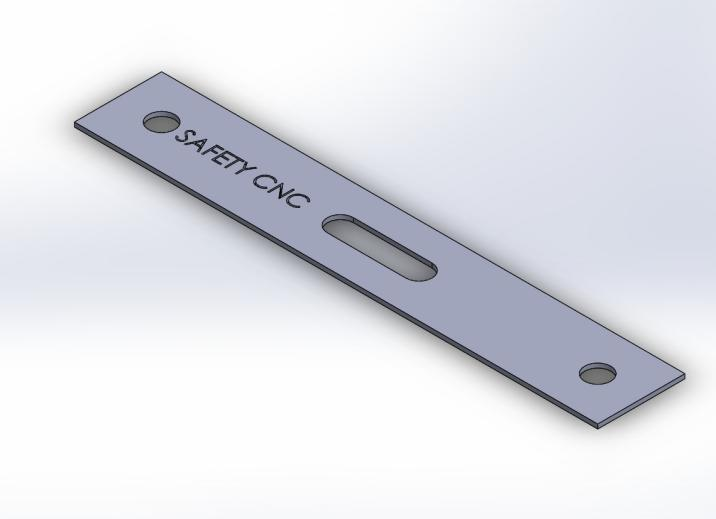

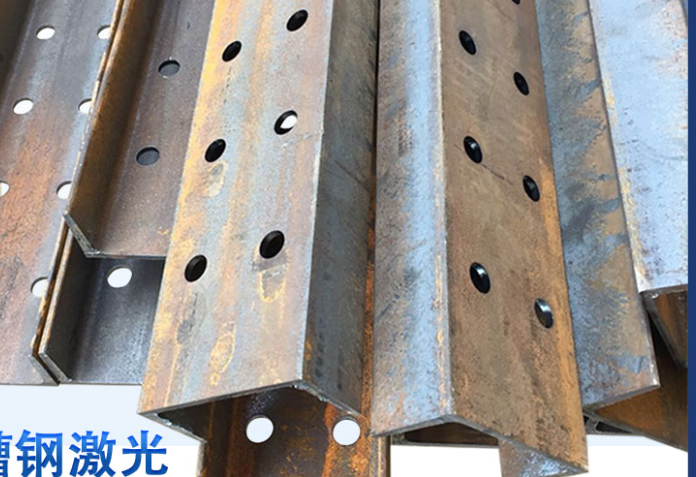

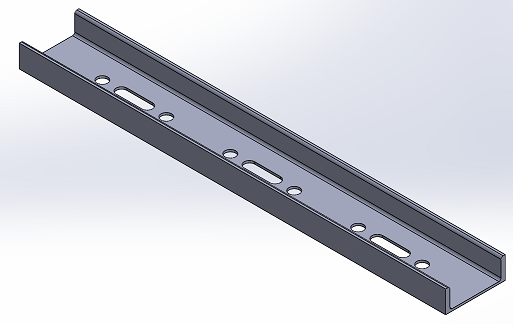

Данное оборудование в основном используется для штамповки, резки и маркировки стальных уголков, швеллеров и плоских сталей в электрической мачтовой промышленности и аксессуаров из железа. Оно объединяет обработку трех профилей в один, имеет широкий спектр применения и высокую стартовую эффективность.
Особенности и составляющие копоненты:
1. Загрузочная часть состоит в основном из горизонтальной платформы.
Горизонтальная платформа приводится в движение двигателем и редуктором через звездочку и цепь, а также через три длинных вала и шесть самодельных муфт для синхронизации четырех цепей с блоками переключения. Таким образом, стальной уголок является стабильным и имеет низкий уровень шума во время транспортировки. Эта деталь предназначена для транспортировки стального уголка к желобу в ожидании захвата профиля от тележки.
2. Подающая часть в основном состоит из питающего канала и тележки с ЧПУ.
(1) Питающий канал состоит из транспортирующих роликов, зубчатое колесо и рейки и направлящих. В подающем канале используется высокопрочная двойная прямоугольная направляющая бренда HIWIN из Тайвана.По сравнению с традиционным роликовым каналом он обладает такими преимуществами, как высокая точность управления, низкий уровень шума, высокое сопротивление крутящему моменту, высокая скорость без вибрации и низкая скорость без ползания. На переднем и заднем концах питателя расположены кнопочные блоки управления. По сравнению с традиционным блоком с одним оператором, рабочие могут работать в любом положении, не нужно обратно бегаться. Каждый блок кнопок оборудован устройством аварийной остановки. в аварийной ситуации оборудование может быть остановлено на переднем и заднем концах питателя. Уникальные верхний и нижний зажимы. По сравнению с традиционными зажимами, этот зажим имеет увеличенную переднюю и более высокую заднюю контактную поверхность. Он может адаптироваться к затяжке трех различных профилей. Он имеет функцию самопозиционирования. Рабочие могут затягивать материал непосредственно на передний конец питателя Так называемая одиночная операция. |
![]() ![]() ![]() |
(2) Подающая тележка состоит из корпуса тележки, зажима, зажимного цилиндра, поворотного цилиндра, серводвигателя и т. Д. Подающий канал и тележка неразделимы. Во время работы подающая тележка направляется двумя точными направляющими по каналу подачи, что обеспечивает высокую точность, стабильность, стабильность и низкий уровень шума.
3.Основной блок состоит в основном из блока прессования заготовки, блока маркировки, блока пробивки и блока резки.
(1) Основная функция прессовального узла заключается в сжатии стального уголка, чтобы предотвратить отклонение стального уголка при напряжении и влияние на точность обработки.
(2) Блок маркировки состоит из опоры станины, закрепленной на основании машины, подвижной станины, гидравлической напорной головки и четырехпозиционного масляного цилиндра, который осуществляет перестановку четырех полей слов. Согласно инструкции компьютера, распечатайте в месте, требуемом на чертеже. Чтобы соответствовать диапазону обработки машины, добавлен механизм ручной регулировки, который можно использовать для изменения нижнего положения мобильного корпуса (а именно положения головы), чтобы адаптироваться к положению набора углов различных спецификаций. | ![]() |
(3) Блок пробивки: он состоит из трех корпусов, двух
гидроцилиндров, двух держателей пробивки с инструменов,
двух приводных механизмов и двух сервоприводов для регулировки расстояния. В каждой стороне можно установить два пуансона разной спецификации, и каждый пуансон снабжен воздушным цилиндром. Поршневой шток цилиндра соединен со подставкой, которая установлена между штоком пуансона и напорной головкой цилиндра. В соответствии с компьютерными инструкциями пуансон выбирается автоматически, то есть соответствующий цилиндр выбирается для проталкивания соответствующей подставки;
Положение позиционирования пробивки определяется серводвигателем, приводящим в движение держателя через шариковинтовую передачу для перемещения вверх и вниз в требуемое положение пробикви. Пробивка завершается силой пробивного цилиндра через гидравлическую систему.
(4) Блок ножниц состоит из корпуса рамы, режущего цилиндра, механизма верхнего ножа и механизма нижнего ножа. Замена различных режущих головок в этом устройстве
позволяет выполнять многопрофильную резку.
4.Загрузки готовой продукции.
Он состоит из опорного ролика заготовки и поворотного цилиндра. Готовыепродукция размещается на левую или правую сторону.
5.Гидравлическая система состоит из масляного бака, группы насосов высокого и низкого давления, охладителя, группы главных клапанов и других групп регулирующих клапанов. Она используется для обеспечения рабочей мощности каждого цилиндра главного двигателя.
6.Система электрического управления состоит из электрического шкафа управления, пульта управления и станции управления тележкой.

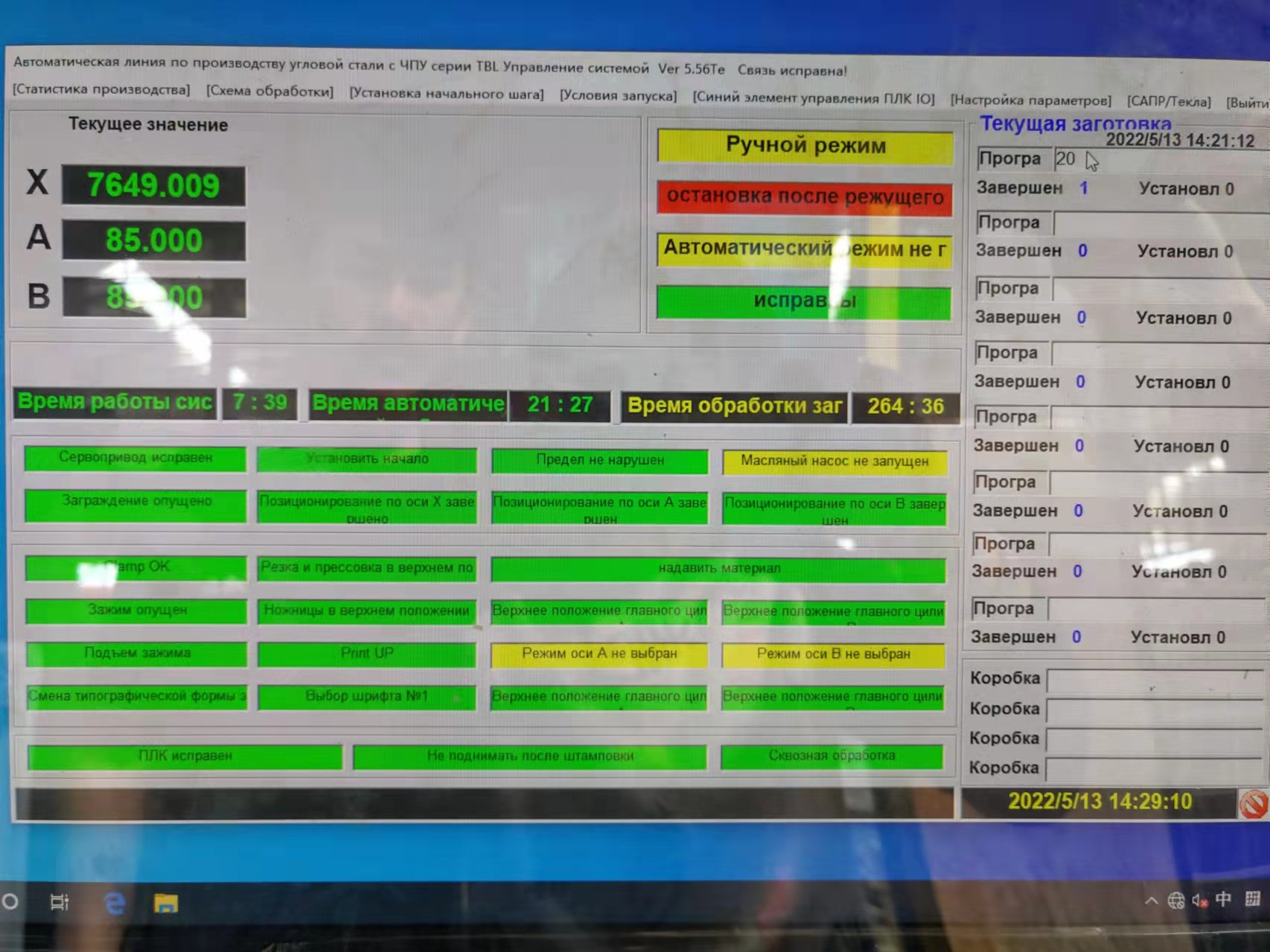

1) Станок оснащен главным компьютером в нём установлено специальное программное обеспечение для программирования заготовок. А также у него есть мощная функция, например, на экране компьютера можно отображать графику детали и проверять программу.
(2) Управляющее программное обеспечение контролирует работу машины в любое время.При возникновении неисправности на экране будут отображаться подробные сведения о причине и способе устранения неисправности.
(3) Привод осей X, A, B с ЧПУ использует усовершенствованный бесщеточный серводвигатель переменного тока для обеспечения быстрого и точного позиционирования и не требует обслуживания, максимальная скорость позиционирования по осям A и B 10 м / мин, точность позиционирования без нагрузки ± 0,01 мм, максимальная ось X позиционирование Скорость составляет 60 м / мин, а точность позиционирования без нагрузки составляет ± 0,1 мм.
Технические параметры:
Модель
|
JBX1010 |
JBX1616 |
|
Сфера обработки |
Стальной уголок |
40x40x4-100x100x10мм |
40x40x4-140x140x12мм |
Швеллер |
8;10;12;14 |
8;10;12;14 |
|
Листовая сталь |
50×4-100×8мм |
50×4-140×12мм |
|
Длина |
9000 мм(можно установить согласно заказу) | ||
штамповка |
Мощность штамповки |
1000KN |
|
число заданных мест для штамповки |
6 шт(по 3 на каждой стороне) |
||
Диаметр штамповки |
Круглый ¢26;продольный 22×50мм |
||
маркировка |
Мощность маркировки |
630KN |
|
число заданных мест для маркировки |
4 шт |
||
Размер заглавной буквы |
14x10x19mm |
||
Количество заглавных знаков |
12 шт |
||
обрезка |
Мощность обрезки |
1850KN |
|
Метод обрезки |
Обрезка одним ножом |
||
Метод подачи материала |
цифровое управление подачи материала |
||
Скорость подачи |
50-80 м/мин |
||
Точность обработки |
Соответствует стандарту GB2694-2010 |
||
Метод программирования |
Aoto CADpaint или программное обеспечение |
||
Функция программы |
Отображение языка неисправности |
