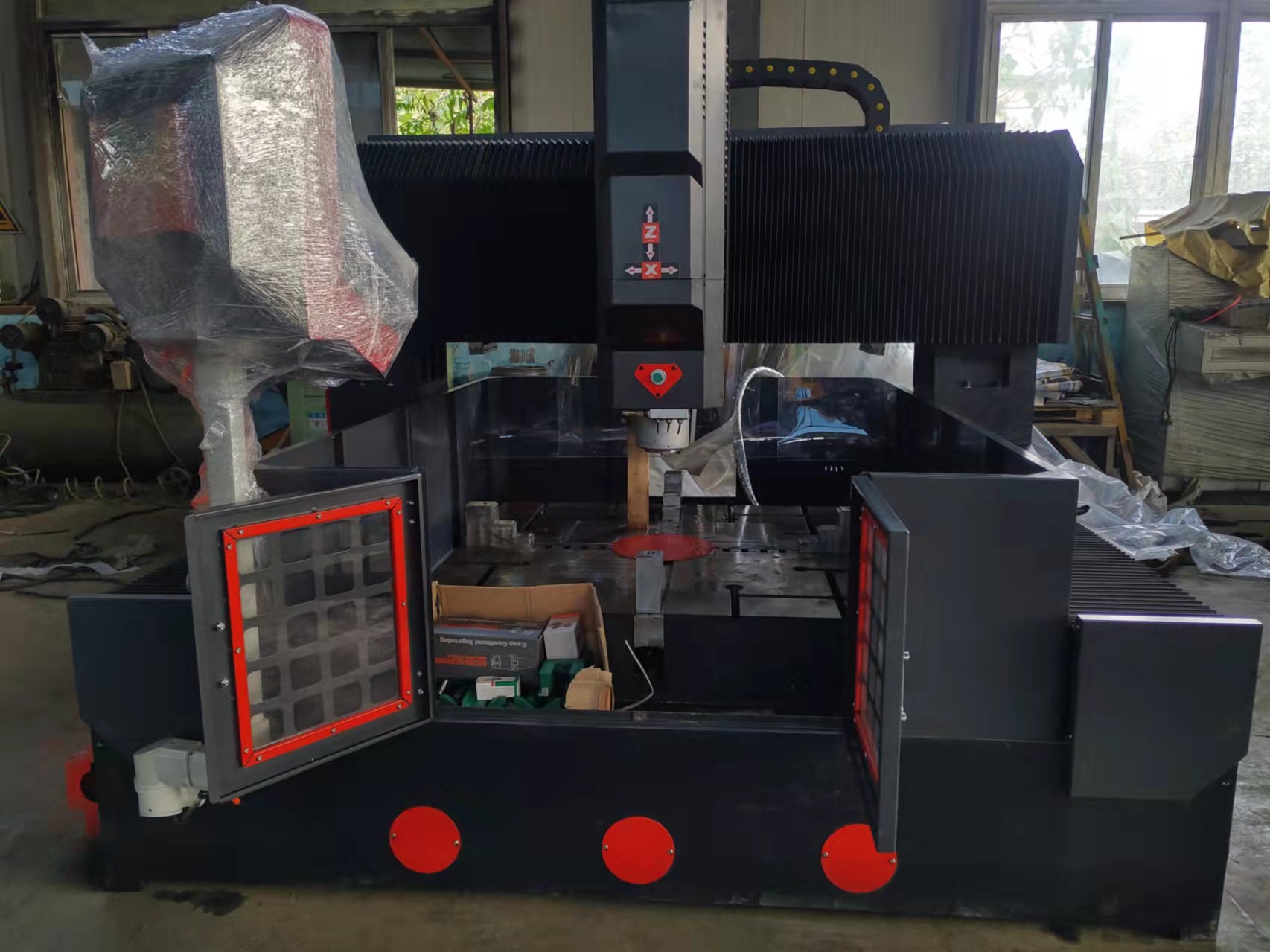

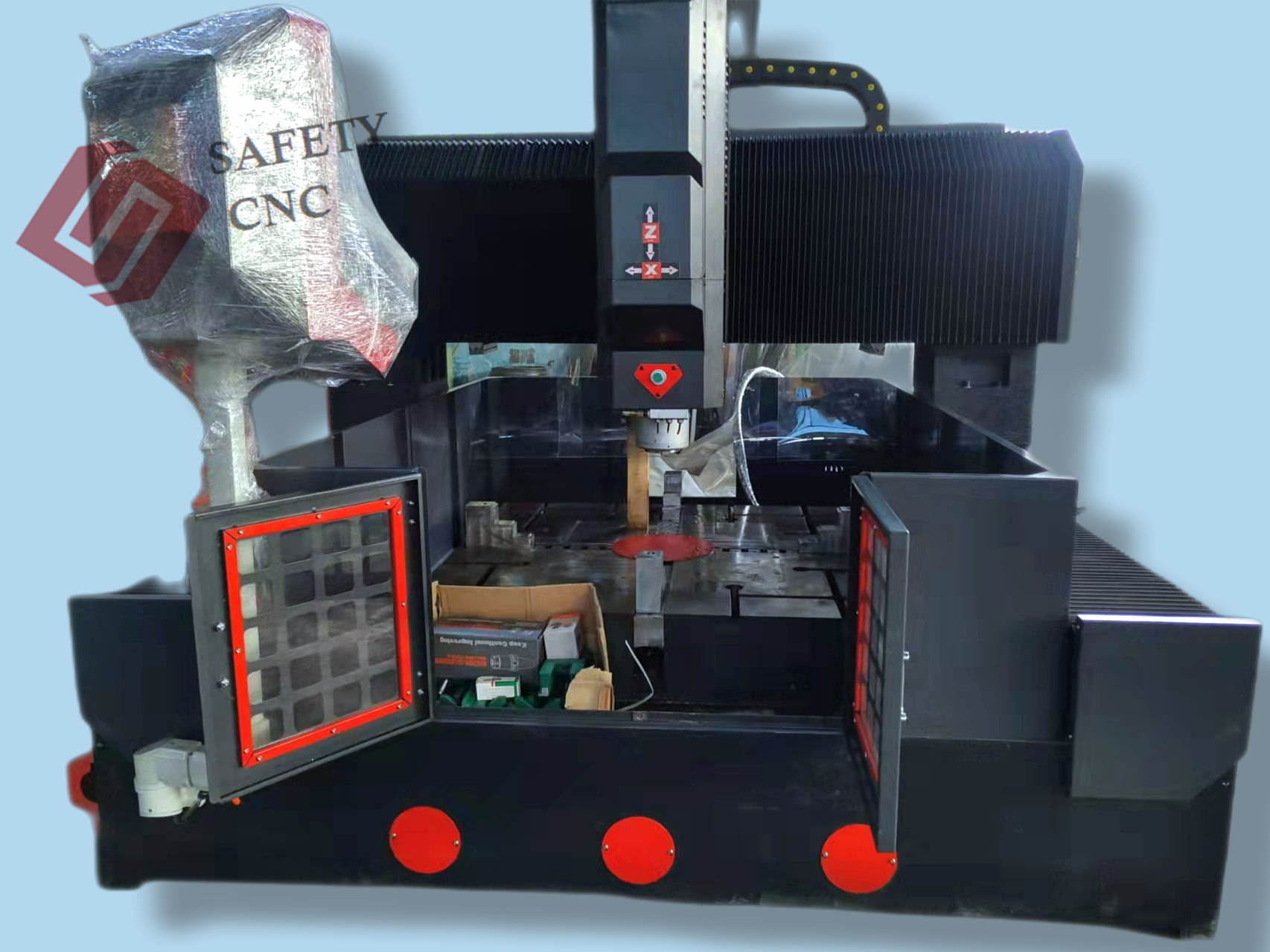

Сверлильно-фрезерный станок патронного исполнения с ЧПУ. PHD1212

Область применения

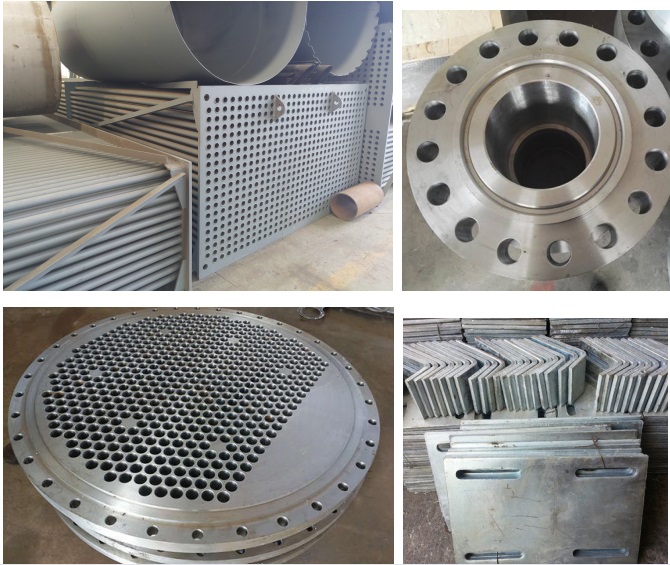

Сверлильно -фрезерный станок патронного исполнения с ЧПУ. Серия PHD предназначены для сверления глухих и сквозных отверстий, зенкования, развертывания, и нарезания резьбы. Основной сферой использования высокоскоростных портальных сверлильных станков является изготовление трубных досок и фланцевых деталей, имеющих большое количество отверстий и предъявляющих повышенные требования к точности сверления.

Конструкция станка

Основными узлами станка являются станина, портал, сверлильно-фрезерная силовая головка, электрическая система управления, централизованная система смазки, система охлаждения, система удаления стружки и др.

Характеристики

1. Станина и портал этого станка представляется собой стальную сварочную конструкцию через исскуственное старение чтобы удолять внутренное напряжение поэтому у станка есть отличную динамичность и статичность и меньшая деформация.

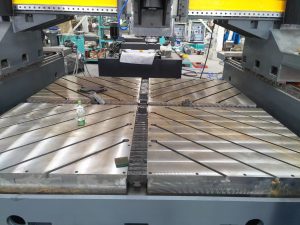

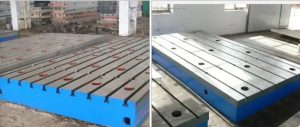

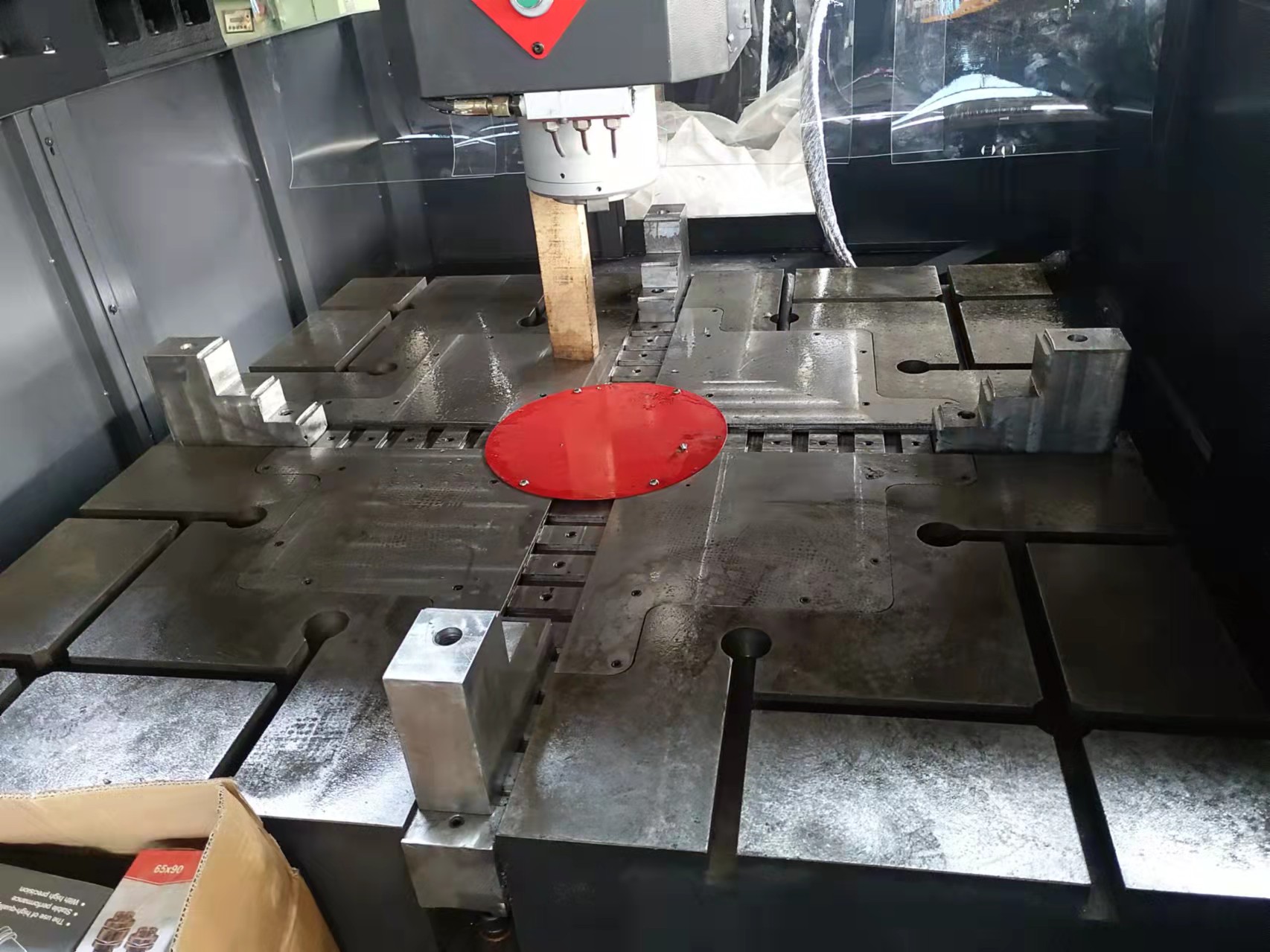

2. Рабочий стол установлен на станине, на рабочем столеустановлены некоторые поперечные Т-образные каналы, на которых заготовки может быть зажим прижимной пластиной.
3.
4. Продольное перемещение портала приводится серводвигателем переменного тока и прецизинной шарико-винтовой парой в синхронном движении в обеих стороне, через две линейные направляющие качения с большой грузоподъемностью на левой и правой сторонах, что обеспечивает высокую точность позиционирования и повторную точность позиционирования.

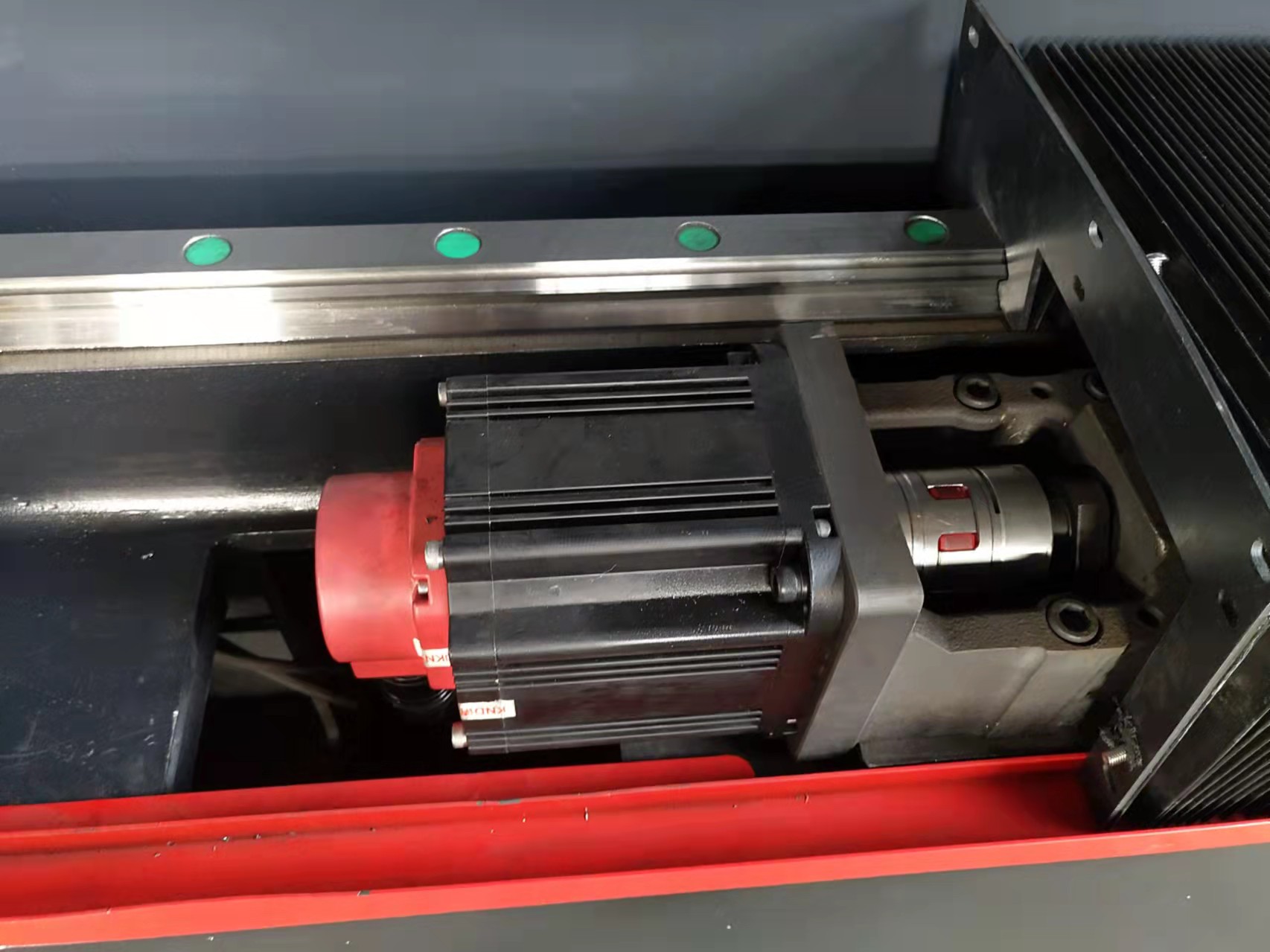

5. Подвижный скейтборд с ЧПУ установлен на балке порталаперемещение скейтборда силовой головки в оси-Y приводится серводвигателем и прецизинной шарико-винтовой парой в синхронном движении в обеих стороне, через две линейные направляющие качения на каждой стороне, что обеспечивает высокую точность работы.

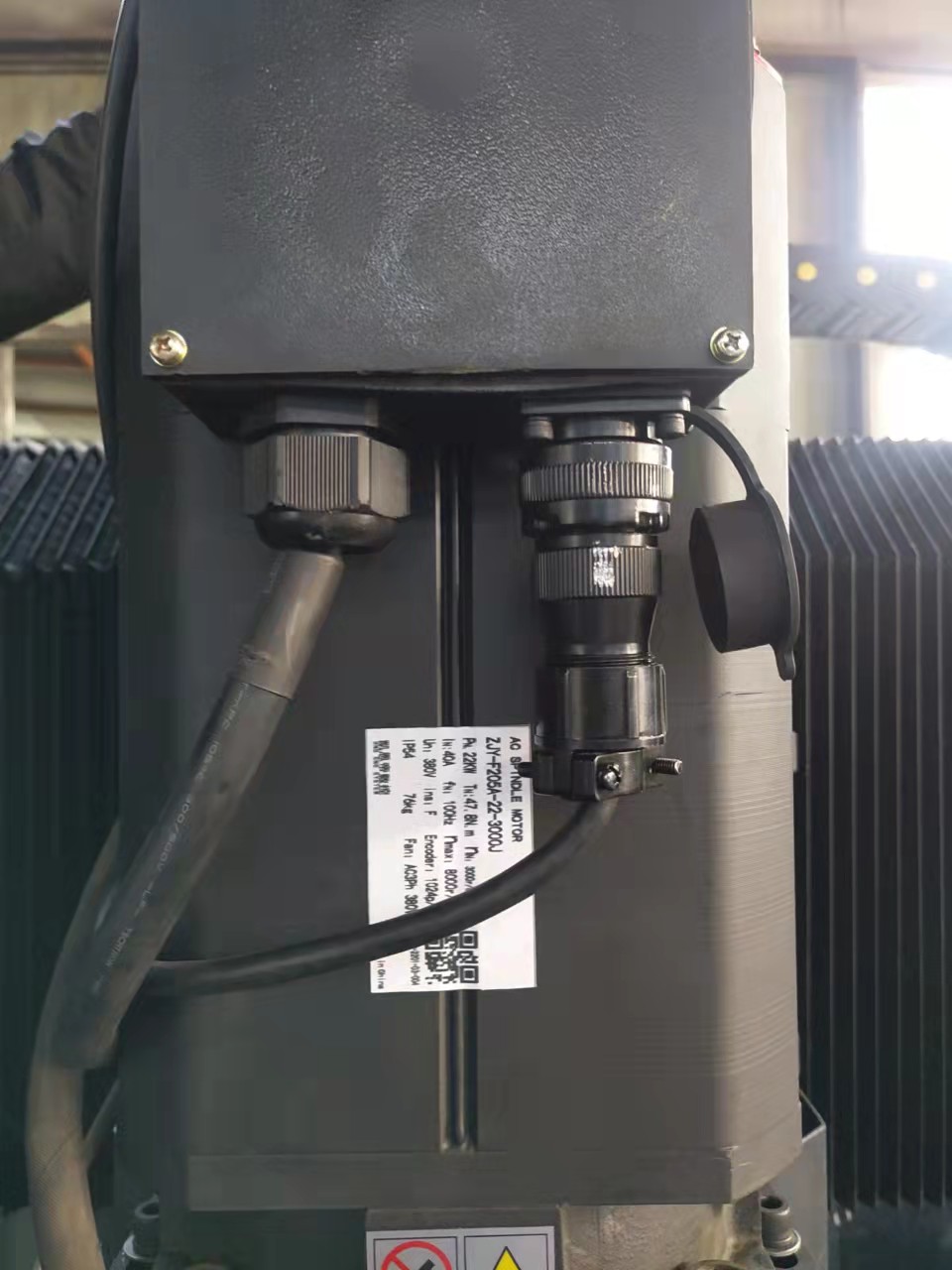

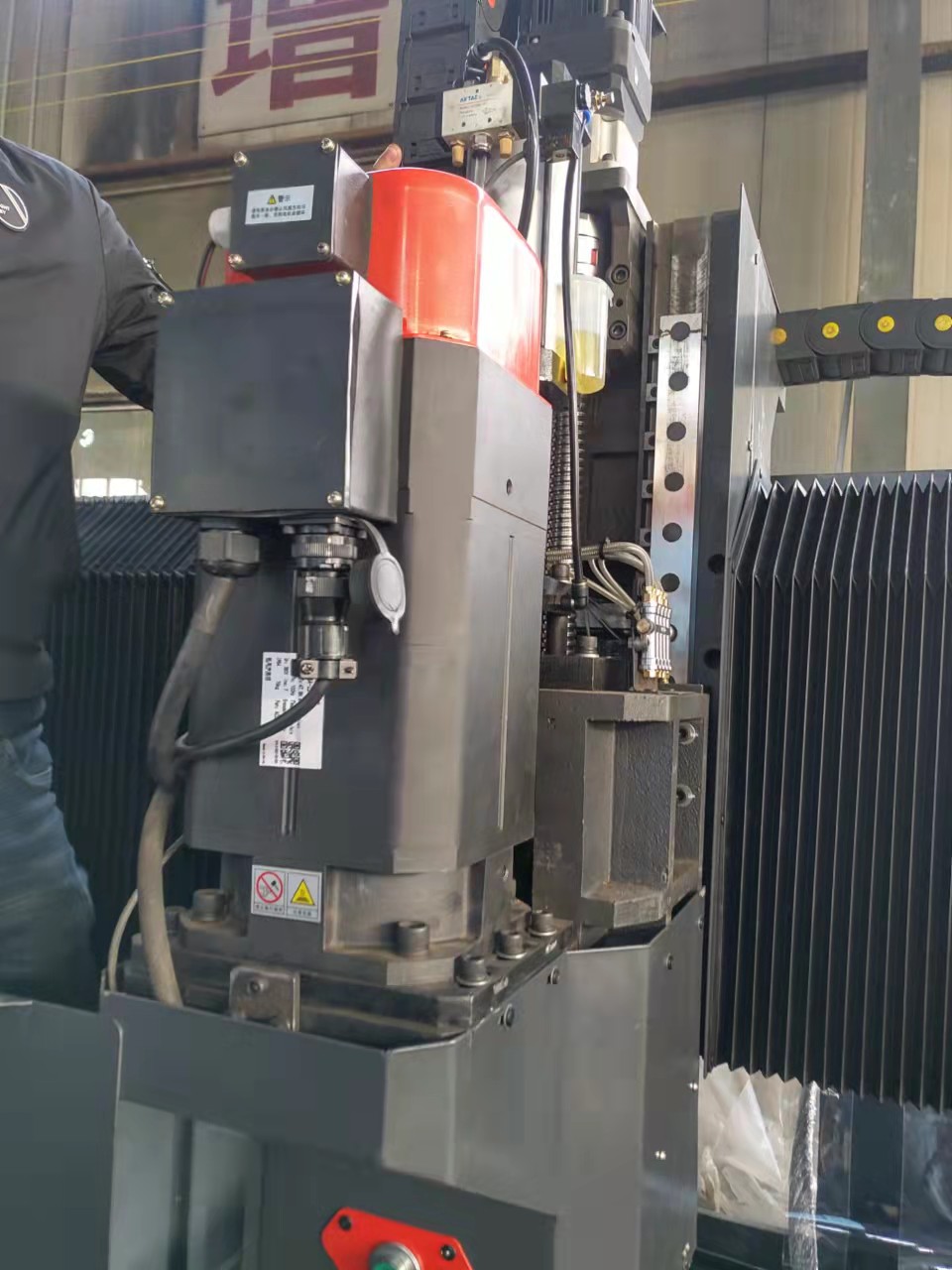

6. Эта машина оснащена вертикальной сверлильной головкой с подающим механизмом типа барана с ЧПУ. В сверлильной головке используется двигатель специального преобразования частоты серии YPNC-B для привода шпинделя через синхронную ленту, 1-2,5, низкоскоростный момент большой, может выдерживать высокую режущую нагрузку, также подходит для высокоскоростной обработки твердосплавных инструментов.

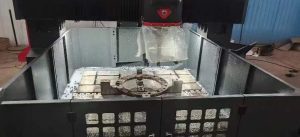

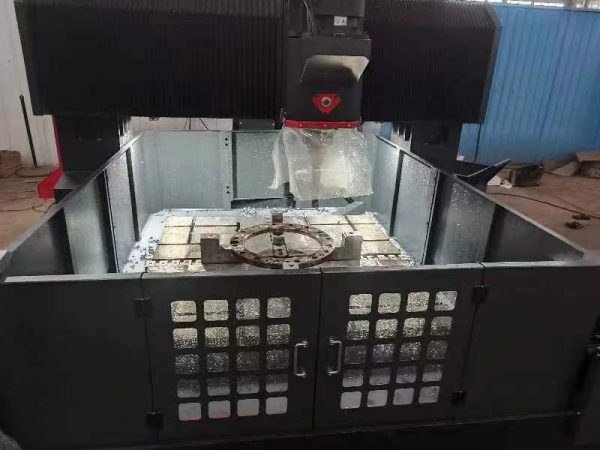

7. На рабочем столе установится сжатий патрон с самоцентрирующимся механизмом для удобного и быстрого сжания фланца, трубных досок и тд.
8.

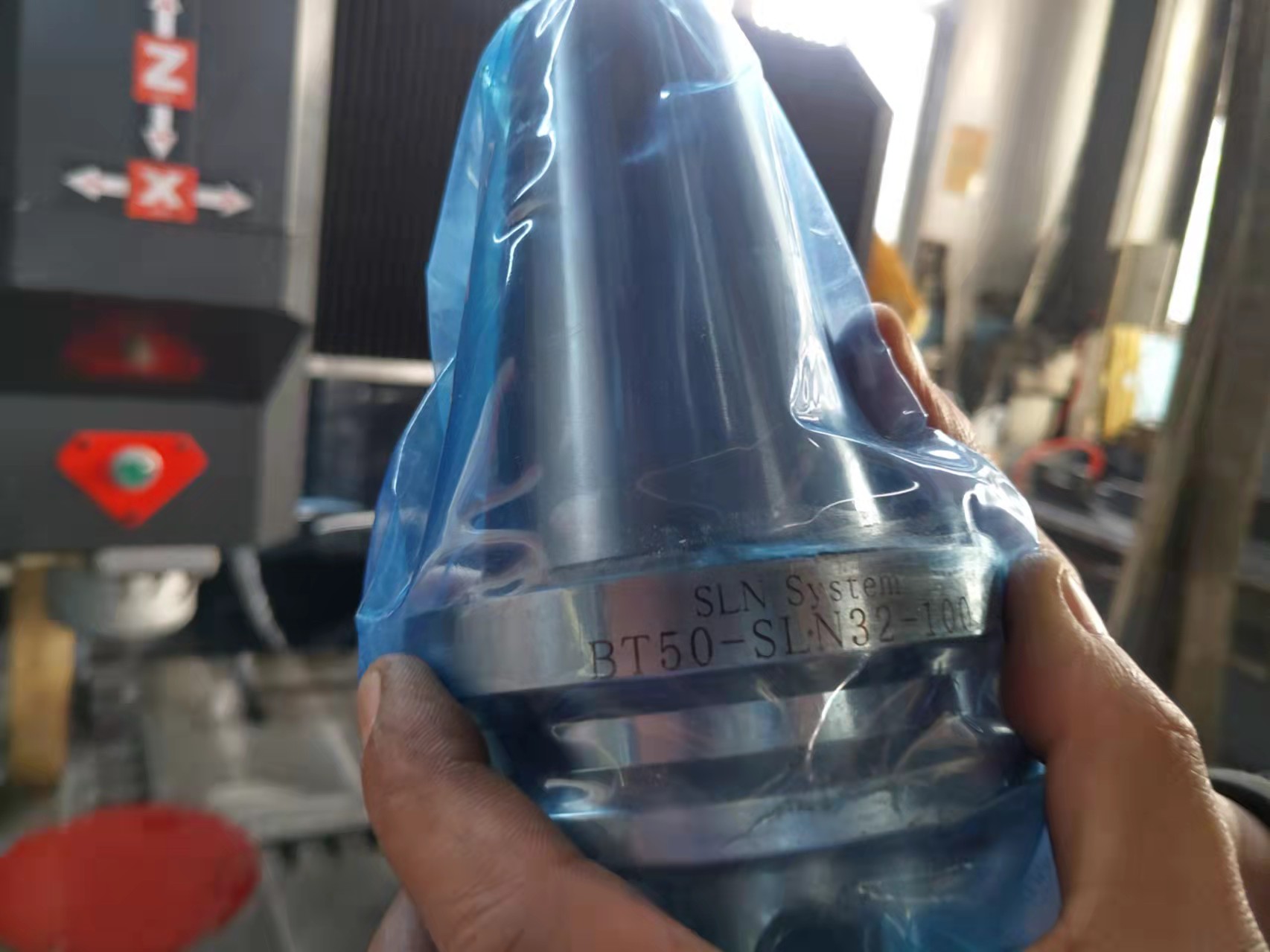

6. В станке произведённый в Тайване прецизионный шпиндель с внутренним охлаждением используется. Коническое отверстие шпинделя- BT5 Шпиндель снабжён автоматическим пружнным механизмом протягивания освобождения инструмента осуществляется это позволяет изменение инструмента удобное Заменяемое твердосплавное сверло с внутренним охлаждением и высокоскоростное спиральное сверло имеет функцию очистки конического отверстия шпинделя.
7. Этот станок может управляться электронным маховиком. Когда первое отверстие опредено в положение подачи, другие одинаковые отверстия можно просверлены по процедуру: быстрая подача → сверление → быстрый возврат, что сэкономить много времени и повышать производительность. Станок имеет функция автоматического стружколомания, возврата стружки и паузы.
8. Этот станок оснащен плоским цепным автоматическим конвейером для удаления стружки и машиной для сбора стружки. Система охлаждения оснащена бумажным фильтром с насосом внутреннего охлаждения высокого давления и насосом низкого давления для внешнего охлаждения для внутреннего охлаждения или внешнего охлаждения инструмента. Жидкость охлаждения может быть переработана.
9. Автоматическая смазка направляющих, винта и других движущихся частей осуществляется с помощью автоматического механизма смазки.

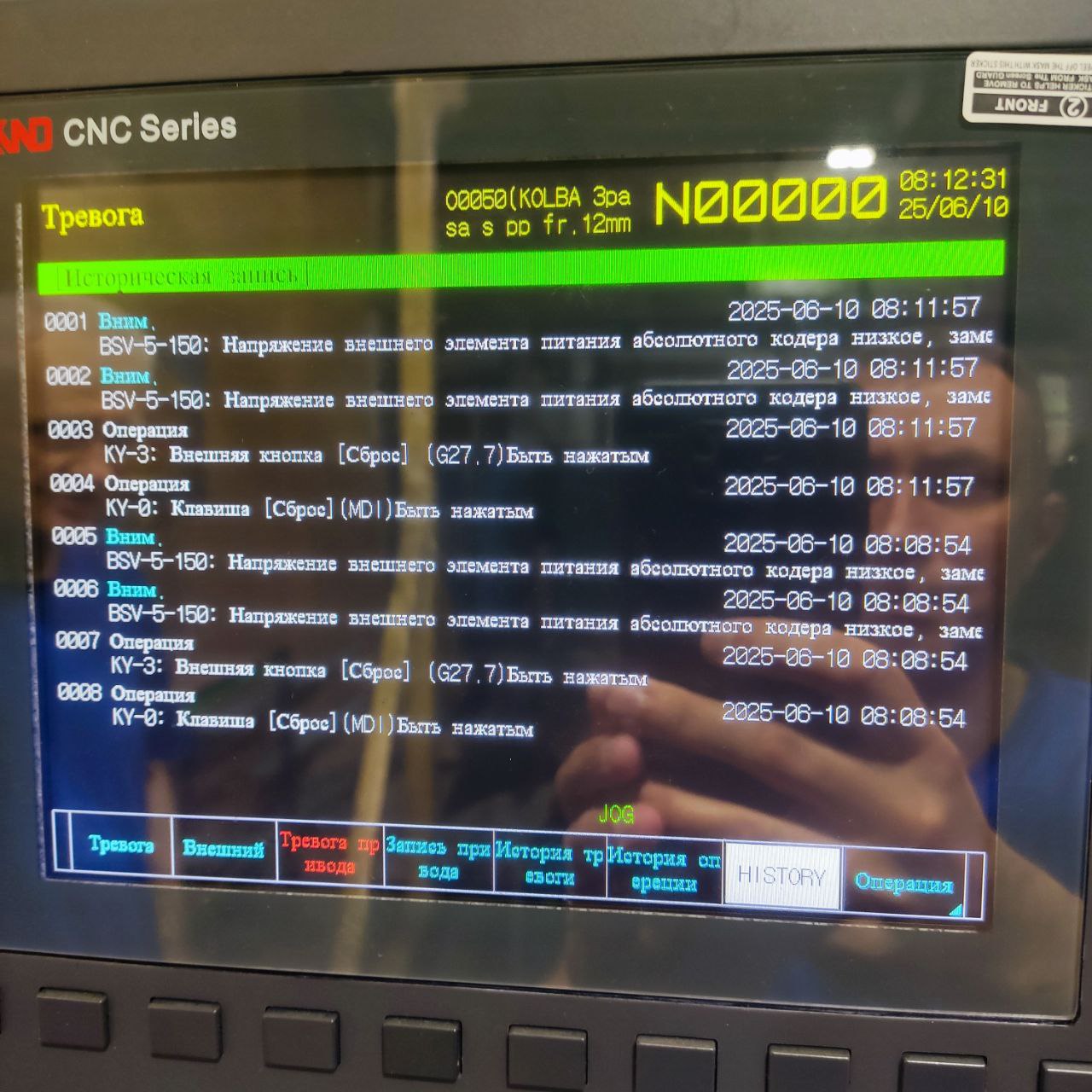

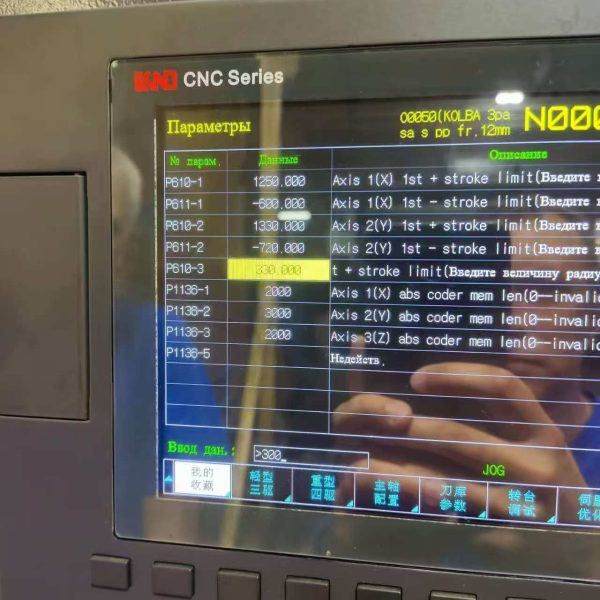

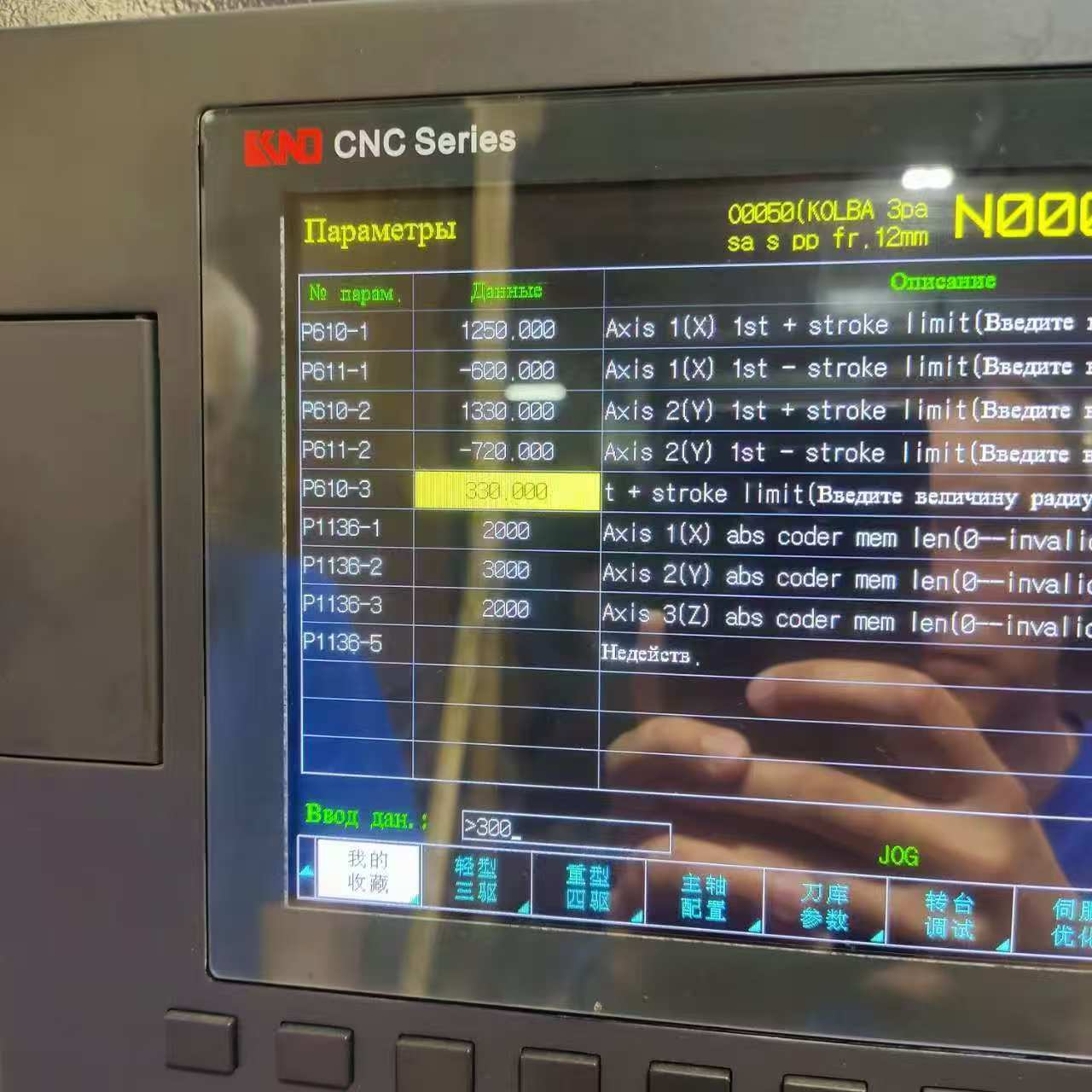

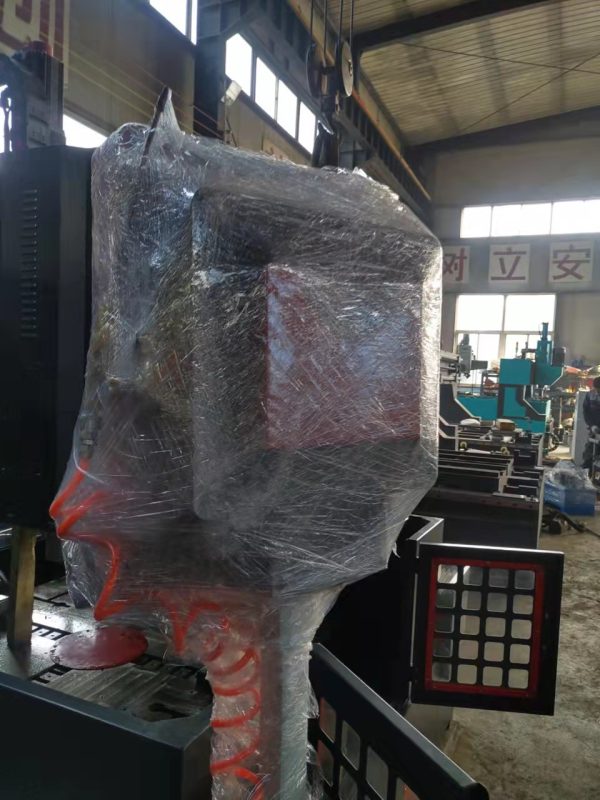

10. Пульт управления с ЧПУ установлен на портале и может перемещаться в продольном направлении вместе с порталом для удобной эксплуатации. Этот станок применяет системы управления KND и оснащена интерфейсом RS232 и жидкокристаллическим дисплеем LCD. Управление верхним компьютером. Прямое преобразование CAD / CAM осуществляется для удобного программирования, хранения, отображения и связи. Интерфейс имеет функции диалог между человеком и машиной, компенсация ошибок, автоматическая сигнализация и другие функции.

Технические параметры
