Станок для резки водой под сверхвысоким давлением с ЧПУ

Классификация:Станок для резки водой под сверхвысоким давлением с ЧПУ
Описание

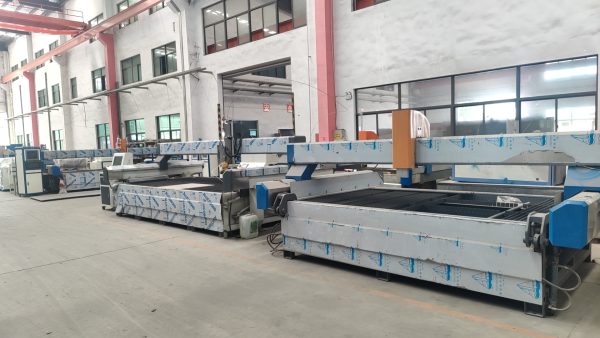

Станок для резки водой под сверхвысоким давлением с ЧПУ, WT-Ⅱ-2015

Станок для водяной резки с ЧПУ CNC состоит из режущей системы, состоящей из режущей платформы с ЧПУ,генератора сверхвысокого давления, системы программного обеспеченияCAD /CAM ,режущей головки, клапана переключения подачи воды под высоким давлением, системы контроля песка, и автоматической системы подачи абразива.

В соответствии с потребностями заказчика, также могут быть выбраны дополнительные элементы, такие как система охлаждения масла,автоматическая система выгрузки песка и очистка оборотной воды для опции.

1 режущая платформа

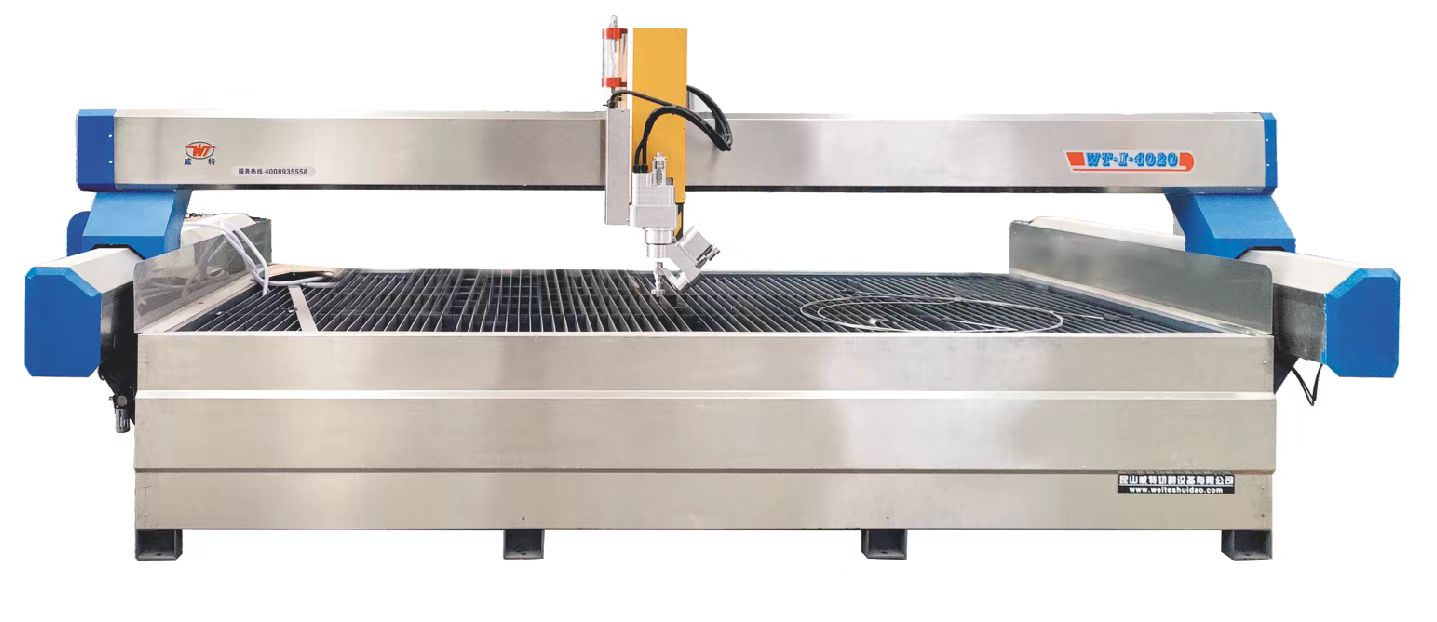

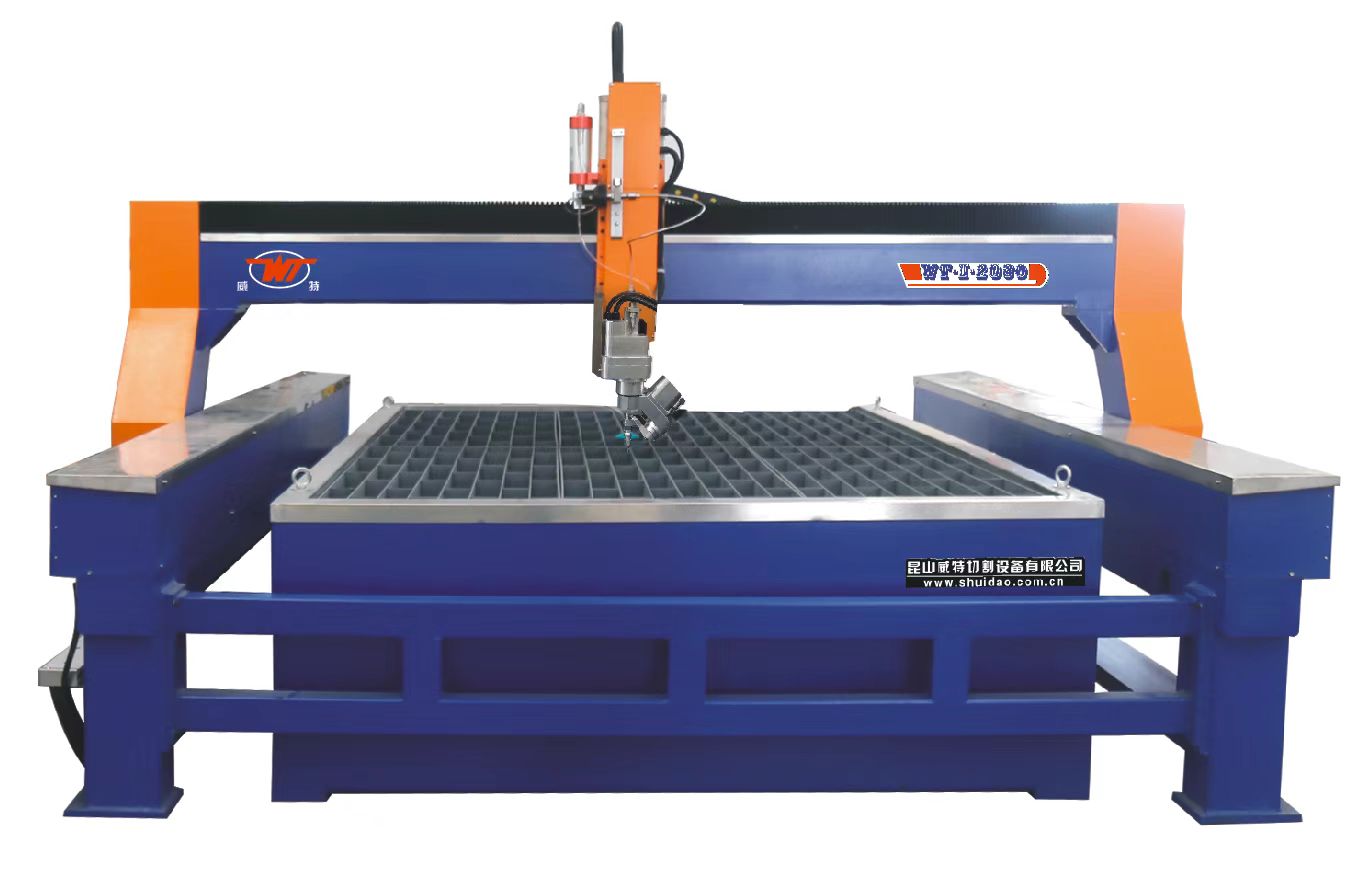

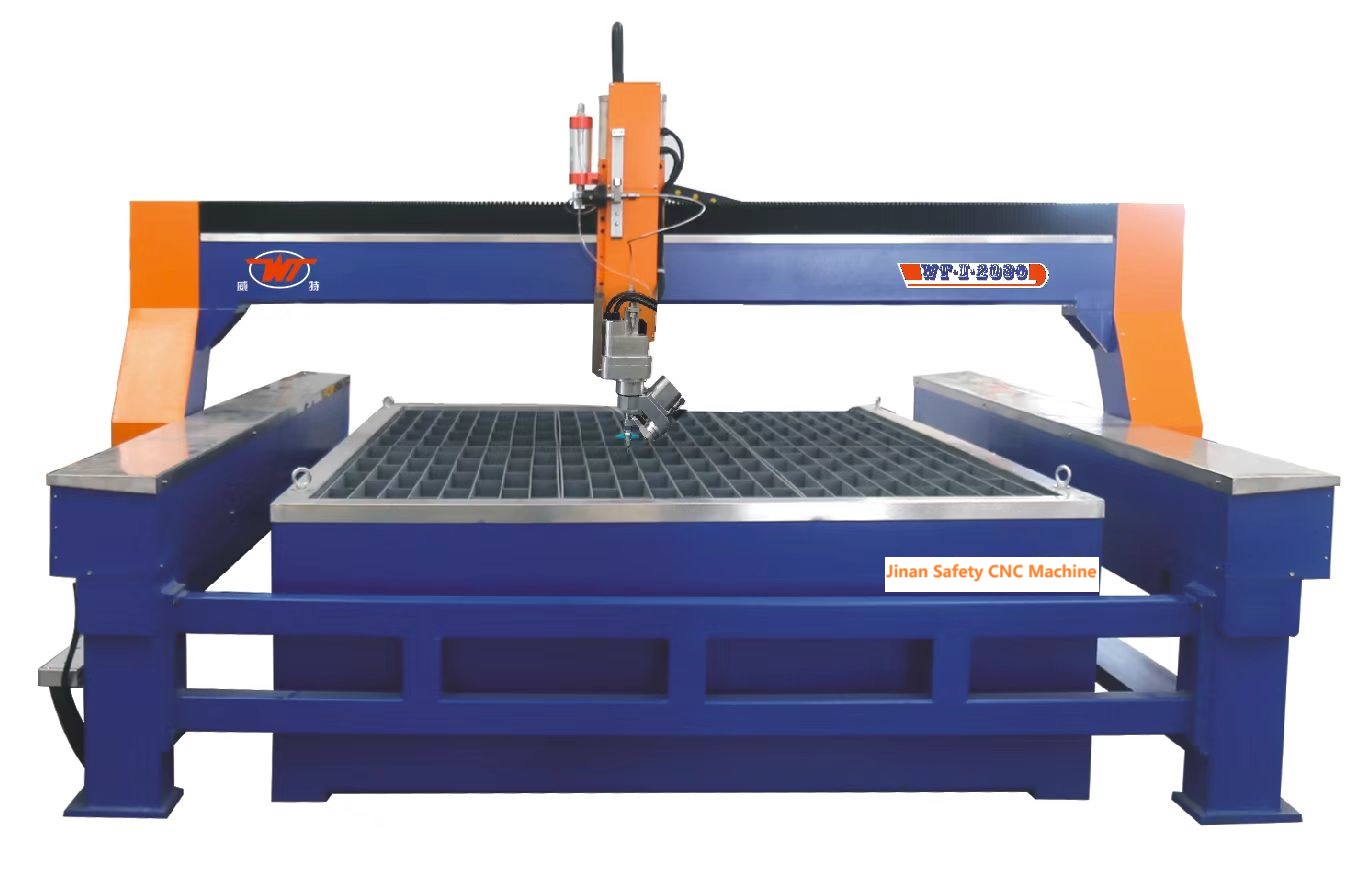

  • WT-Ⅱ-2015 Платформа для резки с ЧПУ

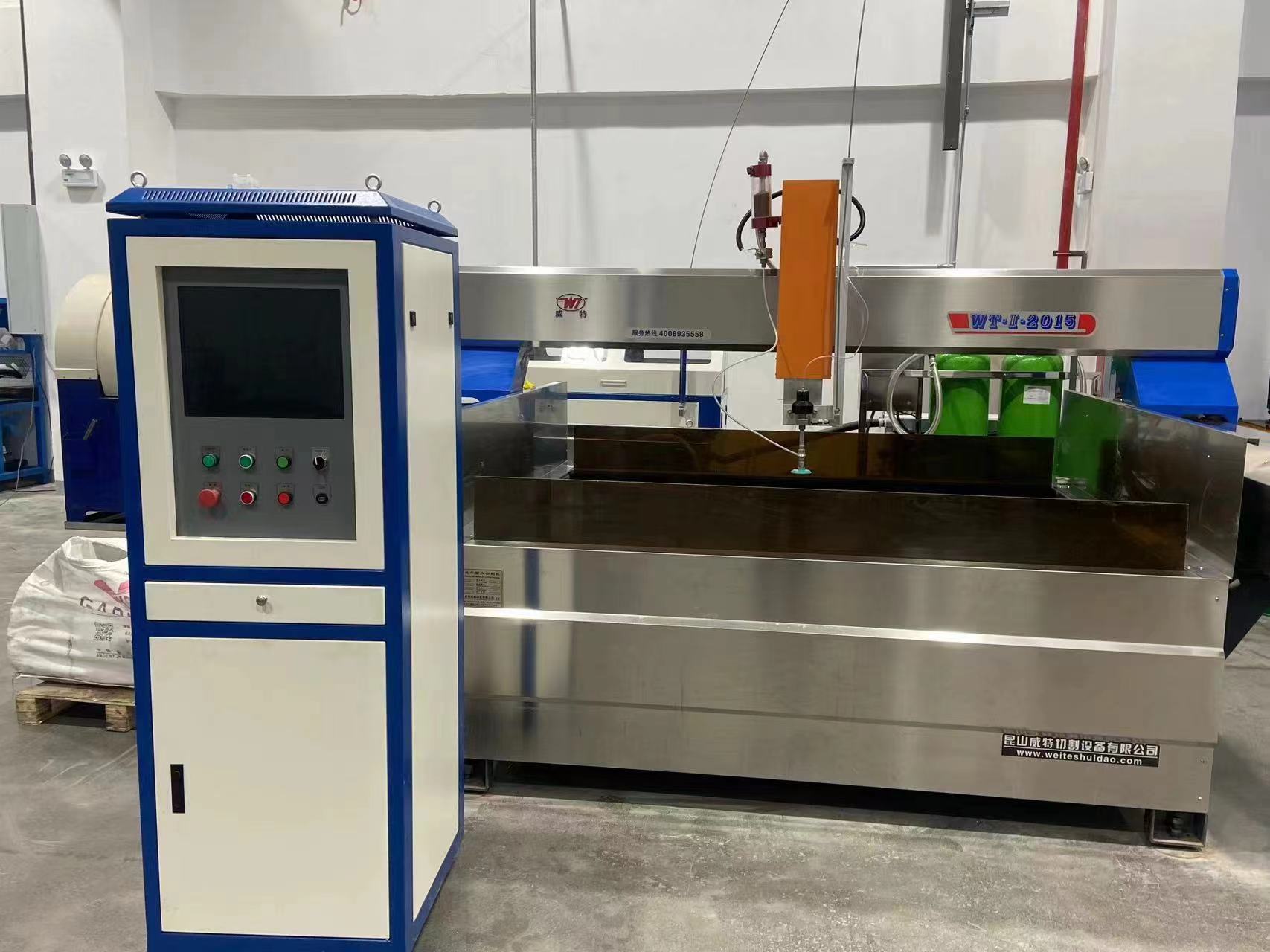

Фотографии приведены только для справки, предпочтение отдается конкретным объектам



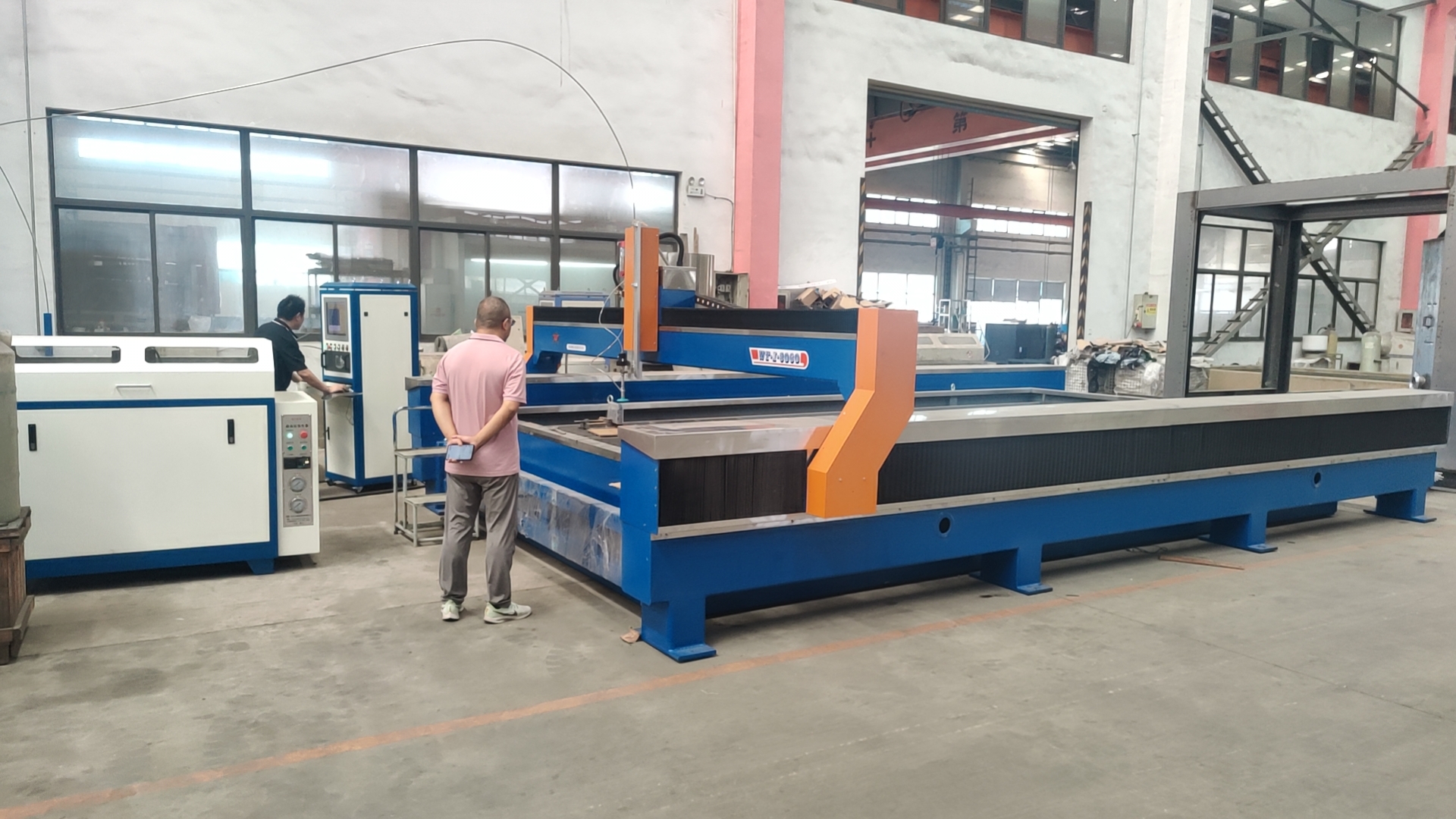

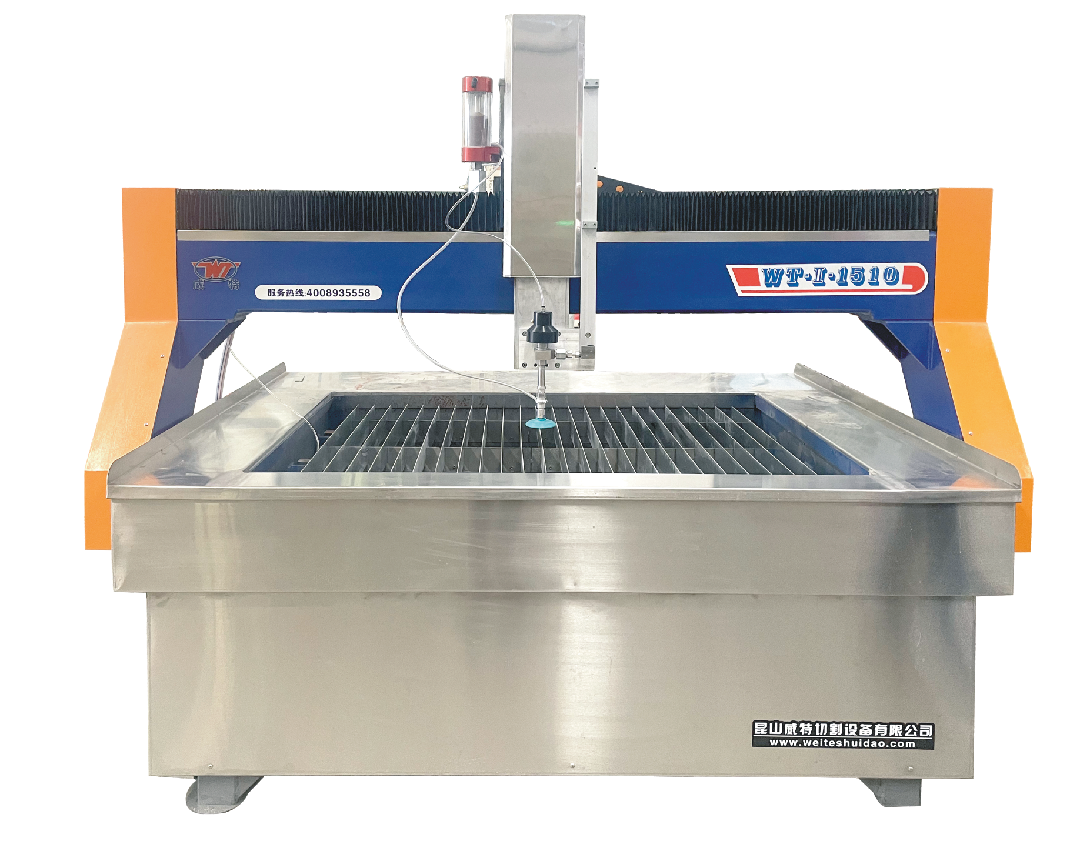

  • Конструктивные характеристики (разъемный портальный тип)

Рабочая платформа разъемного типа защищает систему точного перемещения от вибрации, возникающей при загрузке и разгружении сверхпрочных плит, чтобы избежать столкновения режущих элементов при загрузке тяжелых заготовок и влияния воды на точность в процессе резки.

-Двойная опора в направлении, двусторонняя высокоточная зубчатая передача и линейная направляющая для обеспечения рабочей скорости и точности режущей головки.

– Уникальная автоматическая система смазки делает оборудование более долговечным и простым в обслуживании.

-Использование высококачественных буксирных цепей и специальных подвижных тросов обеспечивает долговечность.

1.1.2 Основные технические параметры

Конструкция: Разъемнаяпортальная конструкция
Перемещение по оси X: 2000 мм
Перемещение по осиY: 1500мм
Перемещение по осиZ: 150мм
Точность повторного позиционирования: ±0,025мм/м
X、Y : 0-15м / мин

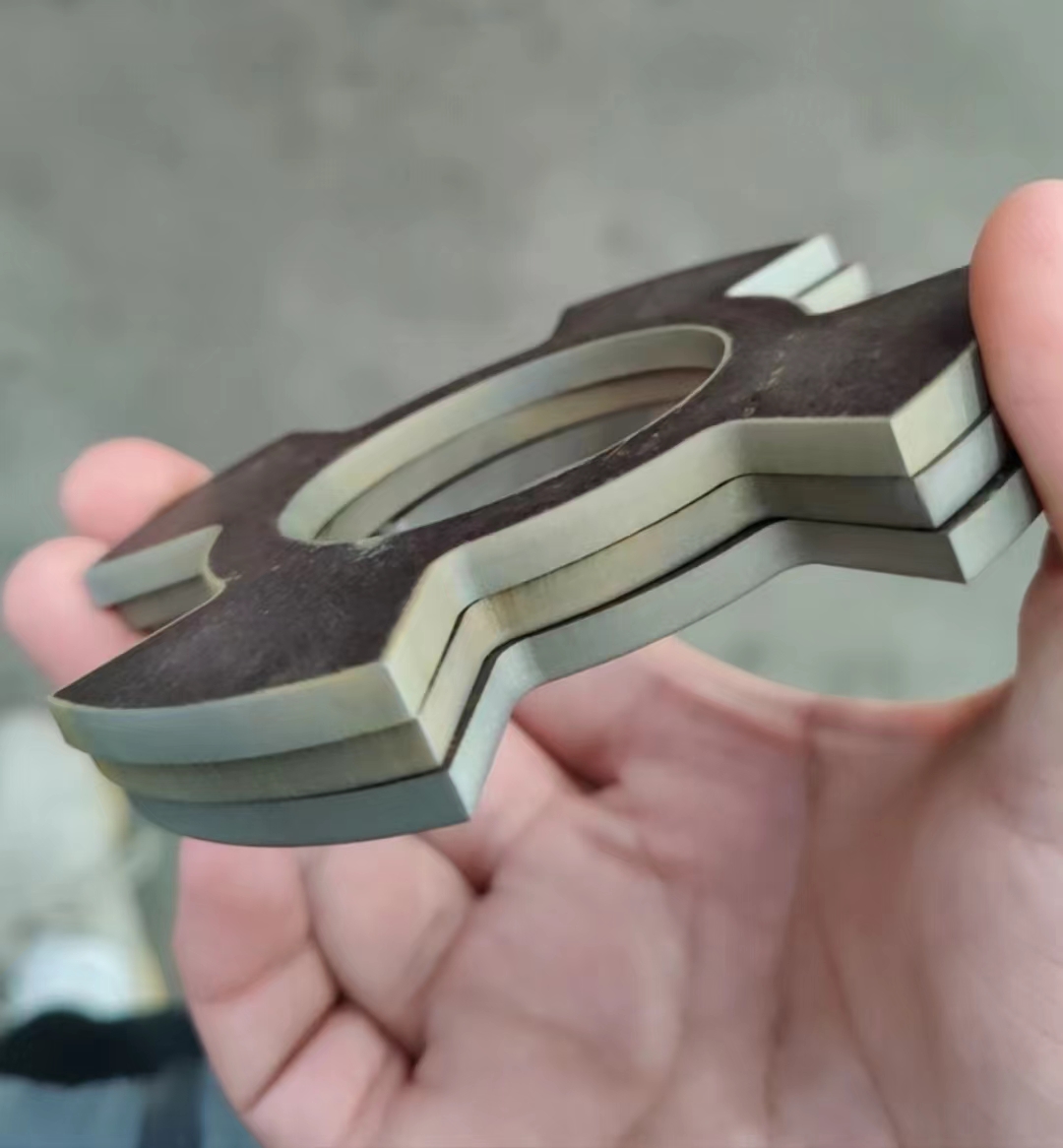

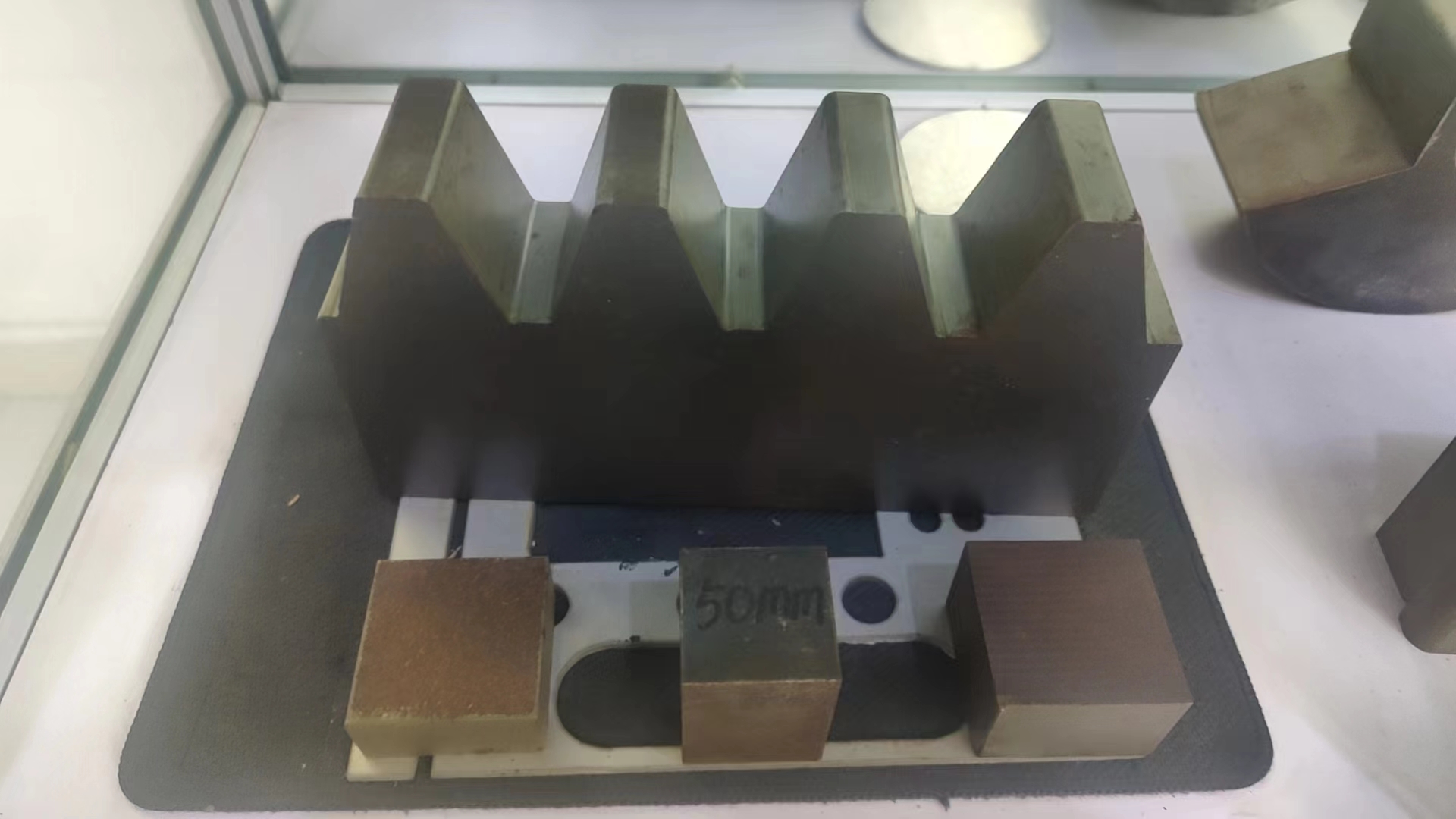

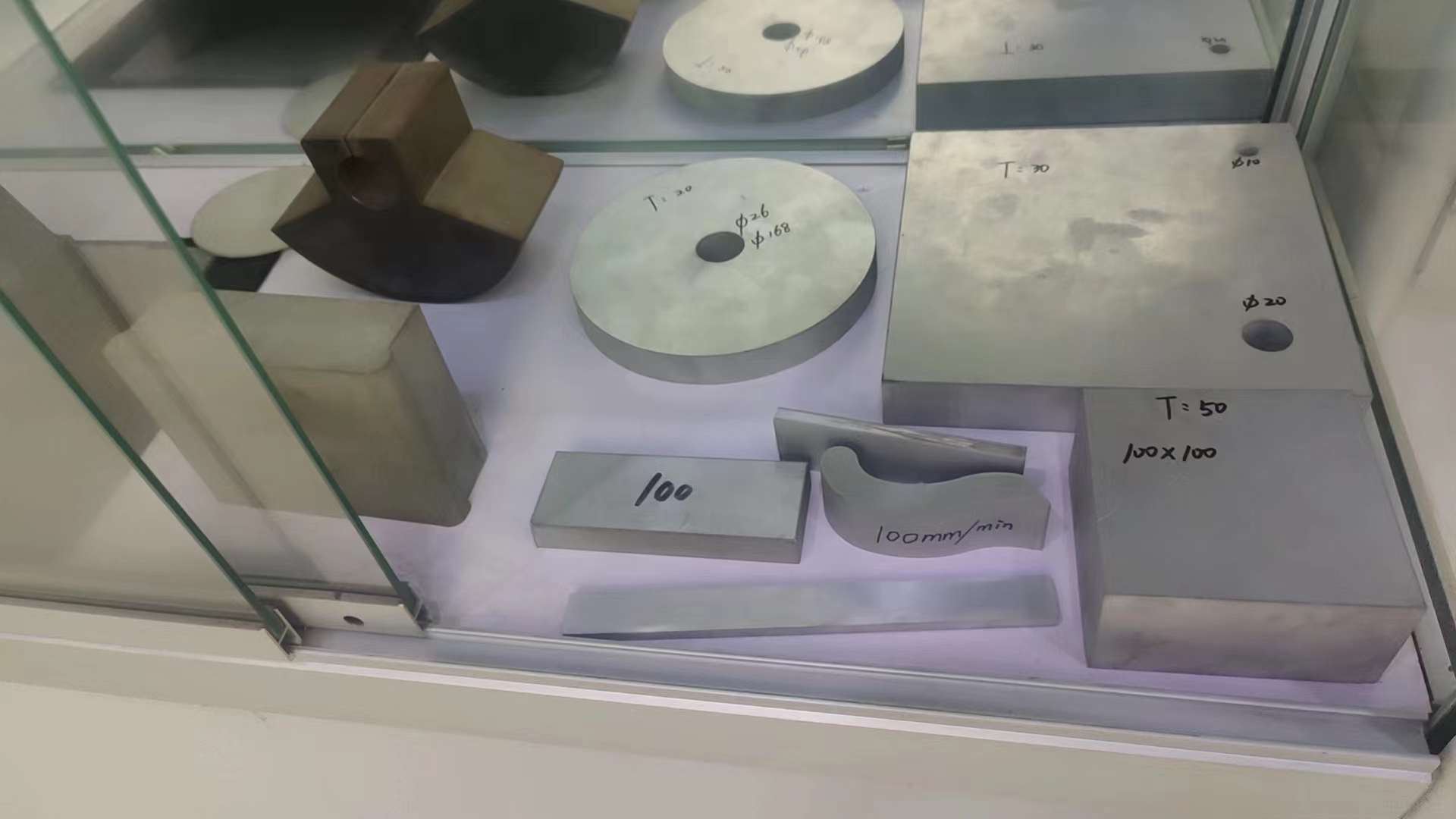

Точность резки: ±0,1 мм(верхнийпорт)
Источник питания: 380VAC,50Hz,3-фазная4-проводная система



1.1.3 Система передачи

  • Для обеспечения точности передачи, долговечности и высокого качества используются высокоточная зубчатая рейкавсемирно известного тайваньского бренда, а также шестерня и линейная направляющая качения.

1.1.4 Система защиты

  • Высококачественное пыленепроницаемое и ветронепроницаемое устройство qin из нержавеющей стали: более эффективная .

1.1.5 Система смазки

  • Использует автоматическую централизованную систему смазки, так что смазочное масло автоматически поступает в каждую часть трансмиссии вовремя.

Сделать работу станка более плавной и надежной, а техническое обслуживание простым и удобным.

2 Режущая система с песком



Система шлифовальной резки WT состоит извстроенной абразивной режущей головки, разработанной компанией Witt,водяного выключателя высокого давленияWT,клапана управления пескомWT,и системы подачи песка………………………………………

2.1 ВЕС встроенной абразивной режущей головки

WT абразивная режущая головка, разработанная 5541010 228600 WT,в настоящее время одной из абразивных режущих головок с высокой эффективностью резки.

  • Режущая головка имеет функцию самокоррекции, что сокращает время сборки оператора.
  • Замена изнашиваемых деталей проста.

2.2 WT водяной выключатель высокого давления

  • Пневматические клапаны могут обеспечивать мгновенное открытие и мгновенное(с)закрытие подачи воды под высоким давлением.,,
  • 通过CNCАвтоматическое регулирование подачи воды под высоким давлением осуществляется с помощью вспомогательных функций ЧПУ..

2.3 Весовой клапан регулирования объема песка

  • Способ подачи самовсасывающего песка
  • Пневматические клапаны для преодоления засорения песком и разрушения песка, вызванного магнетизмом электромагнитных клапанов
  • Регулируемый размер потока песка

3 Генератор сверхвысокого напряжения

3.1 Система высокого напряженияWT-3742

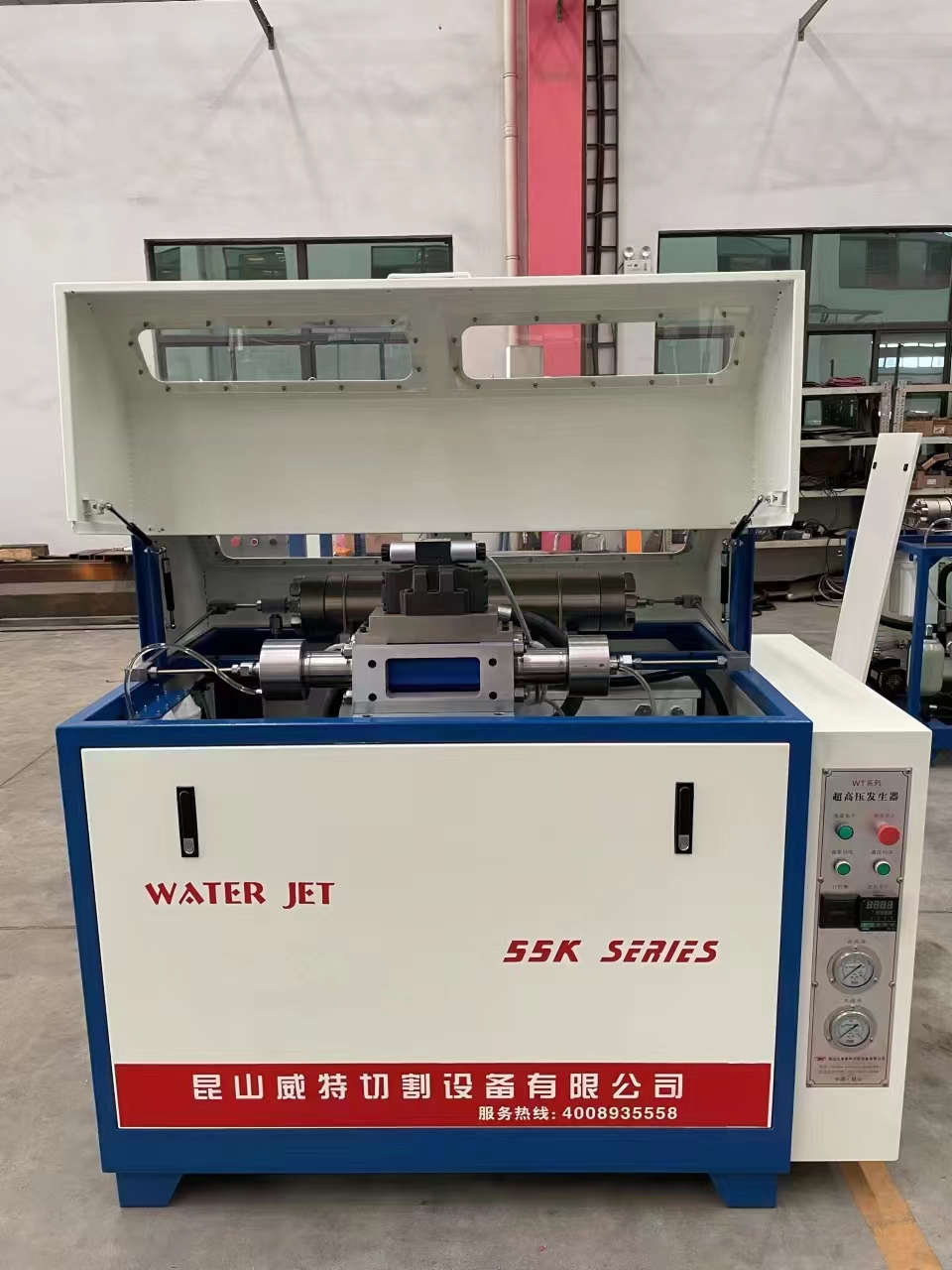

3.1.1 Генератор сверхвысокого напряжения

В качестве главного двигателя используетсядвигательSiemens)Беде).



  • Конфигурация одноцилиндрового двухцилиндрового поршневого нагнетателя с возвратно-поступательным движением
  • Основные детали нагнетателя высокого давления импортируются
  • Одноряднаясистема фильтрации воды (5 микрон, 1 микрон всерии)
  • Оснащен накопителем энергии большой емкости
  • Электронная коммутация
  • ОснащенПЛК компании Siemens



3.1.2 Технические параметры

  • Максимальное давление:413 МПа(60 000 фунтов на квадратный дюйм)
  • Максимальный расход:3,7 л/мин
  • Диаметр приводимого сопла:0,33 мм
  • Мощность системы главного двигателя:37 кВт /50 л.с.
  • Накопитель энергии большой емкости:1 л

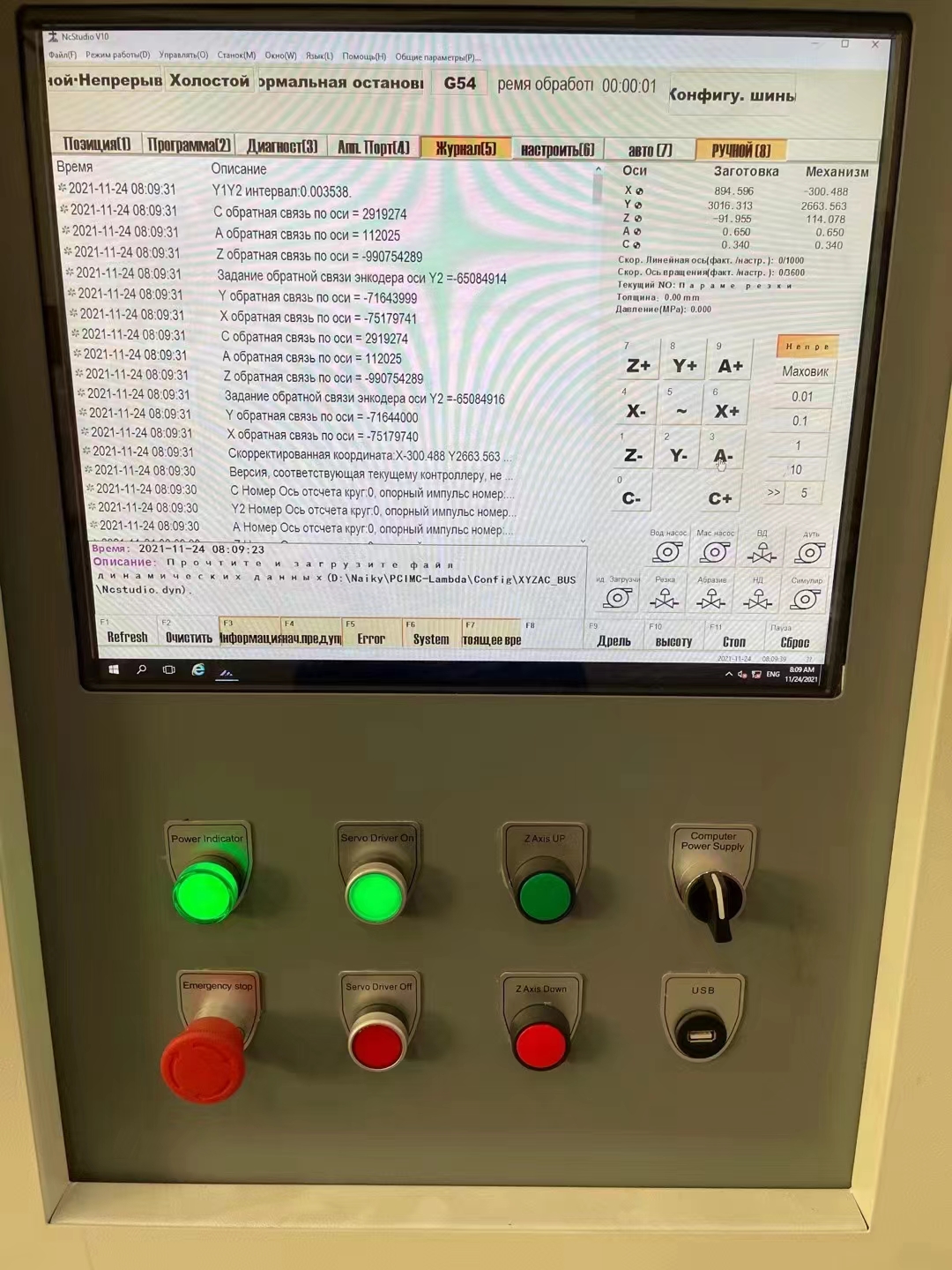

Система ЧПУ

Это изображение предназначено только для справки, фактический продукт имеет преимущественную силу для получения подробной информации

Система оснащена специальнойкартой управления движением PCIMC-95A для резки по воде

Основные функции заключаются в следующем:

  • Система может напрямую поддерживатьUG、MASTERCAM、CASMATE、Art CAM、AUTOCAD、Corel Draw
  • Формат кода PLTи файл для обработки резьбыENGcode format,формат文件格式;,,,
  • В дополнение к автоматическому, ручному, команде ручного ввода (MDI) и возврату к исходной точке станка, система ЧПУ имеет функции автоматического, ручного, команды ручного ввода (MDI) и возврата к исходной точке станка.;
