Высокоскоростный Трёхкоординатный сверлильный станок для сверления профильного проката, BHD1206A

Классификация:Высокоскоростный Трёхкоординатный сверлильный станок для сверления профильного проката, BHD1206A
Описание

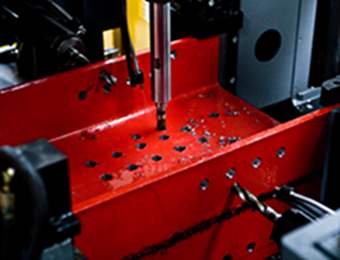

Трёхмерный станок для сверления и маркировки двутавра с ЧПУ, BHD1206A



Применение:

При изготовлении стальных конструкции в области архитектуры и мостостроения, необхдимо сверлить Двутавравые балки, Швеллер, Квадратную сталь, и Уголок в трёх сторонах. Этот станок может выполнять эти работы.

Станок отличается такими преимуществами, как позиционирования и подачи трех шпинделя приводится  сервидвигателями, включая загрузки с ЧПУ в тележке, высокая точность и высокая производительность и д.т.

Технические параметры:

Модель BHD1206A
Размеры обрабатываемого двутавра(мм) Высота стенки 500~2100
Ширина фланца 200~800
Мак.длина 12000
Толщина стенки и крыла (мм) ≤60
Сверлильная сильная головка



Количество шпинделя (сверлильной головки) 3

(Верхняя, фиксированная и подвижная сторона по 1шту., в итоге 3 шту).

Конус шпинделя BT40
Мощность шпинделя(кВт) 3×15
Частота вращения шпинделя (об/мин) 30-3000
Спасобность обработки (мм) Мак.диаметр отверстия Φ40
Мак.диаметр фрезера Φ60
Мак.способность нарезания резьбы M30
Ось с ЧПУ Количество ось с ЧПУ 7+3 (серводвигатель шпинделя)
Мощность ось с ЧПУ для подачи 3×2KW
Мощность ось с ЧПУ для позиционирования 3×1.5KW
Ось с ЧПУ для подачи 0~5м/мин.
Ось с ЧПУ для позиционирования 0~10м/мин.
Тережка подачи Мощность серводвигателя 5(кВт)
Скорость подачи 20м/мин.
Мак. вес подачи 10 тонн
Система охлаждения



Количество сопла 3
Давление воздуха 0.5MPa
Метод охлаждения Внутренный+внешний
Габаритный размер

(L*W*H) (mm)

6000 ´ 1600 ´ 3400
Вес станка (кг) ~8000

Главные компоненты:

но Наименование Бренд Страна
1 Линейный направляющий HIWIN Тайвань, Китай
2 Шариковая винтовая пара TBI Тайвань, Китай
3 Серводвигатель Panasonic Япония
4 Сервопривод Panasonic Япония
5 PLC Mitsubishi Япония
6 Гидравлический клапан YUKEN Япония
7 Компьютер Lenovo Китай

Составляющие компоненты:

Сверлильный станок в основном состоит из станины, стола скольжения с ЧПУ (3), коробки сверлильного шпинделя (3), зажимного устройства, устройства обнаружения, системы охлаждения, коробки с металлическими стружками и т. Д.

Особенности и функция:

  1. Станина изготовлена из  квадратных стальных трубы с помощью сварки. Конструкция станины усилена там, где усилие велико, и после сварки проводится обработка искусственным старением, что обеспечивает стабильность станины и точность обработки всего станка.

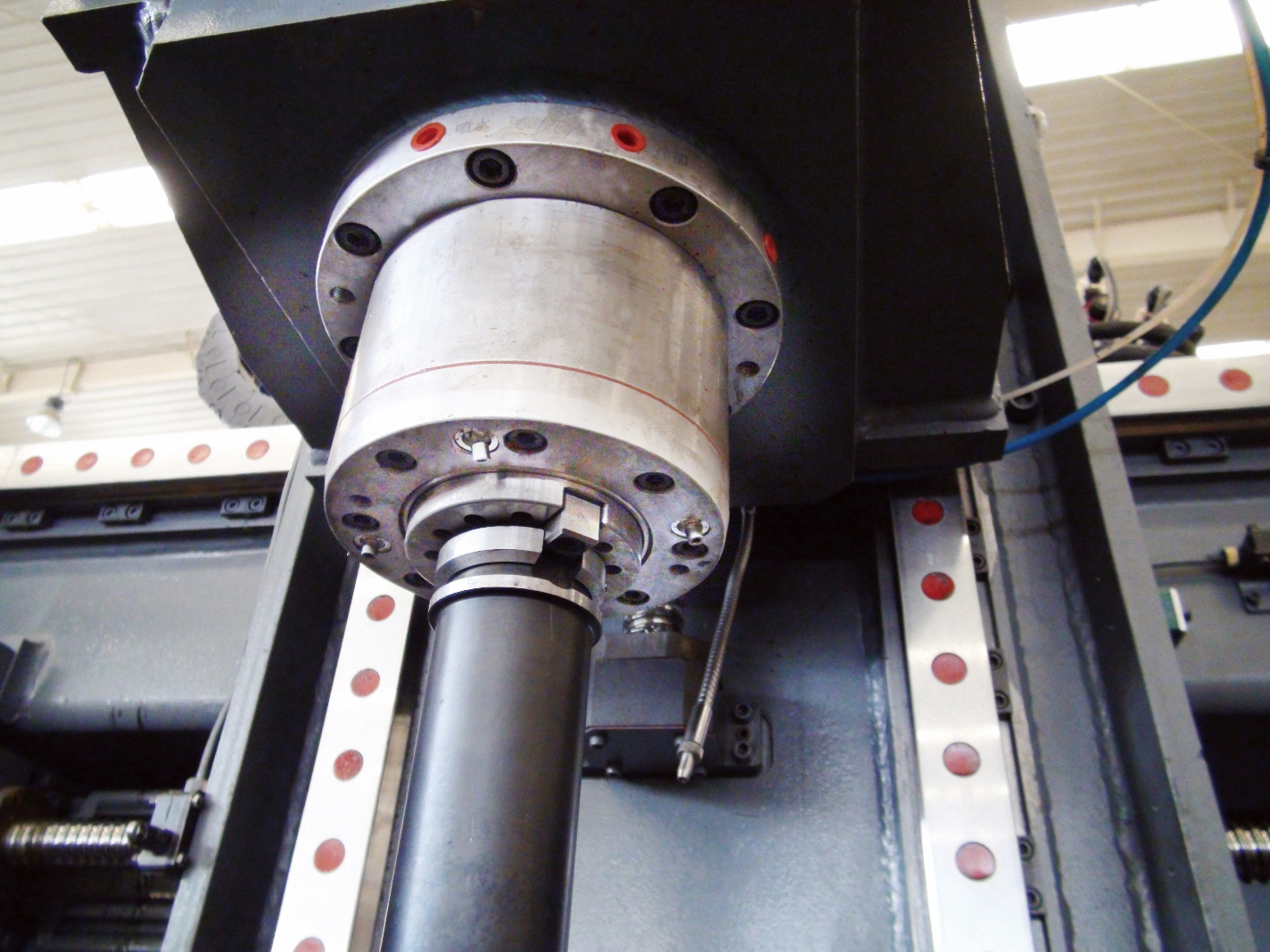

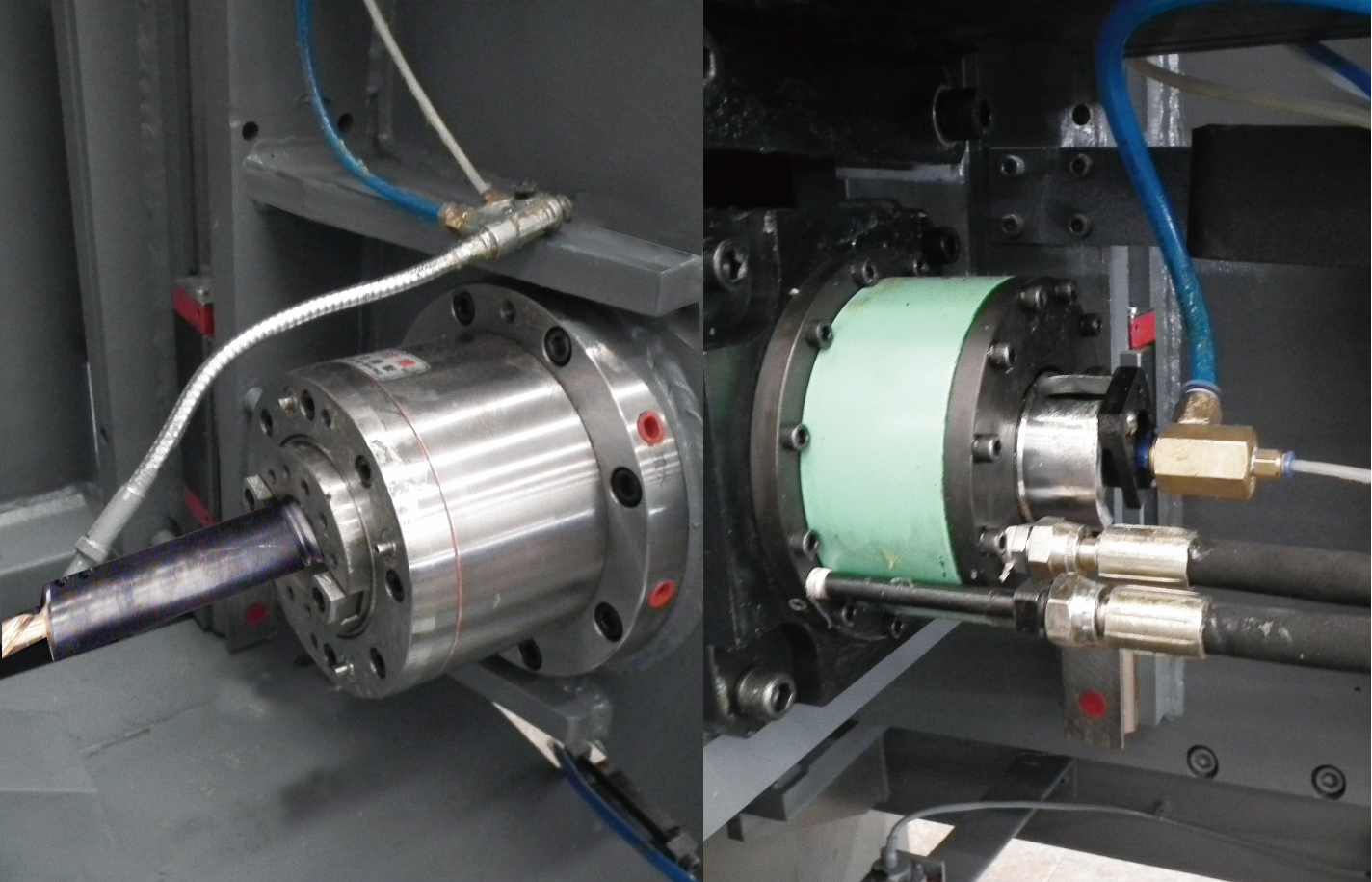

  2. Прецизионный шпиндель с высокой точностью поворота и хорошей жесткостью оснащен конусом BT40, который имеет такие функция, как легко сменять инструмент,  спиральное сверло и твердосплавное сверло может использоваться. Шпиндель приводится в действие частотно-регулируемым главным двигателем с регулируемой скоростью, который имеет широкий спектр применения, и скорость вращения может изменяться в широком диапазоне для удовлетворения различных требований к скорости.
  3.
  4. Для реализации функции легкого фрезерования может установлен фрезер, который может фрезеровать тонкие канавки. Благодаря функции писцов позиционирование опорного плита для сварки легко существуется. Этот санок имеется функцию нарезания резьбы.

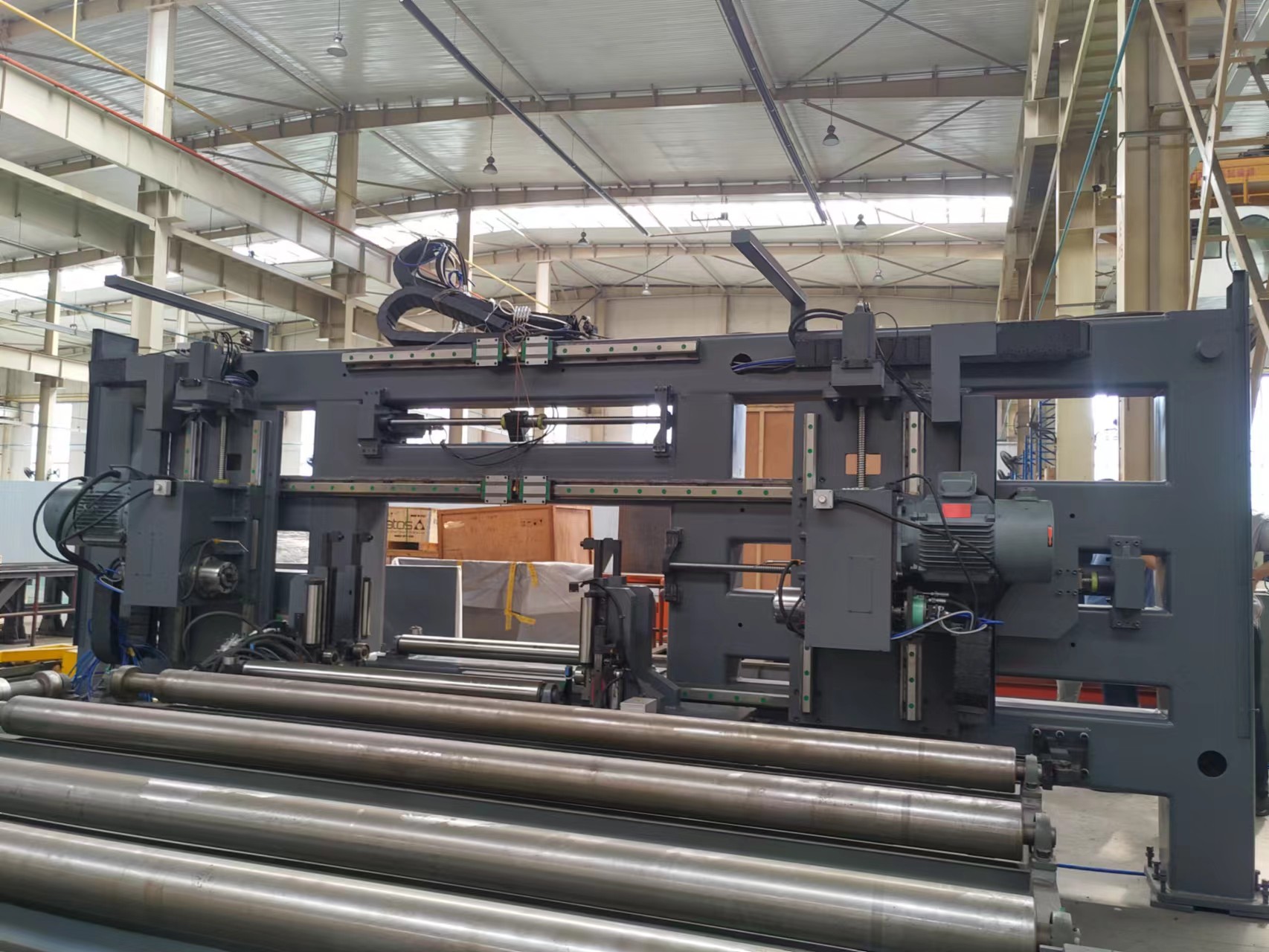

  5. Существует 3 слайда с ЧПУ, которые представляют собой слайды на фиксированной стороне, слайды на подвижной стороне и средние слайды. Эти три слайда имеют сходную структуру и состоят из подвижной пластины, слайдов и систем сервопривода.

  1. На трех слайде имеется 6 осей с ЧПУ, в том числе 3 оси с ЧПУ подачи и 3 оси ЧПУ позиционирования. Гарантируется точность позиционирования.

Каждая ось с ЧПУ направляется с помощью прецизионной линейной направляющей, и приводится в действие серводвигателем переменного тока + шариковым винтом, что обеспечивает точность позиционирования.

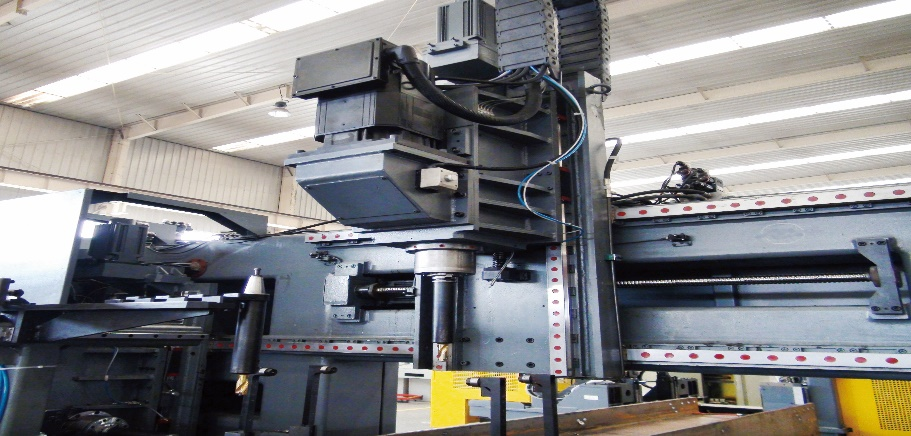

На трех слайде с ЧПУ установлены три шпинделя для сверления в горизонтальном и вертикальном направлениях. Каждый шпиндель может сверлить отверстия индивидуально, или одновременно.

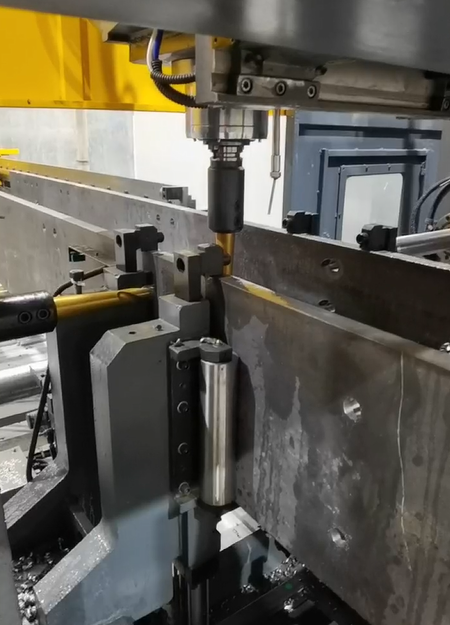

  1. Пять гидравлических цилиндров реализовает зажим заготовки на горизонтальном и вертикальном направлении. Горизонтальный зажим существуется с помощью из фиксированной стороны и фиксатора с подвижной стороной. Основа с Фиксированной стороны не подвижная, зажим с подвижной стороны приводится в движение большим цилиндром для перемещения скользящего стола, который направляется линейной направляющей. По двум вертикальным зажиму на неподвижной стороне и подвижной стороне , каждый зажим выполняет перемещение ввери и вниз в 4 положениях под действием гидравлическом цилиндром.

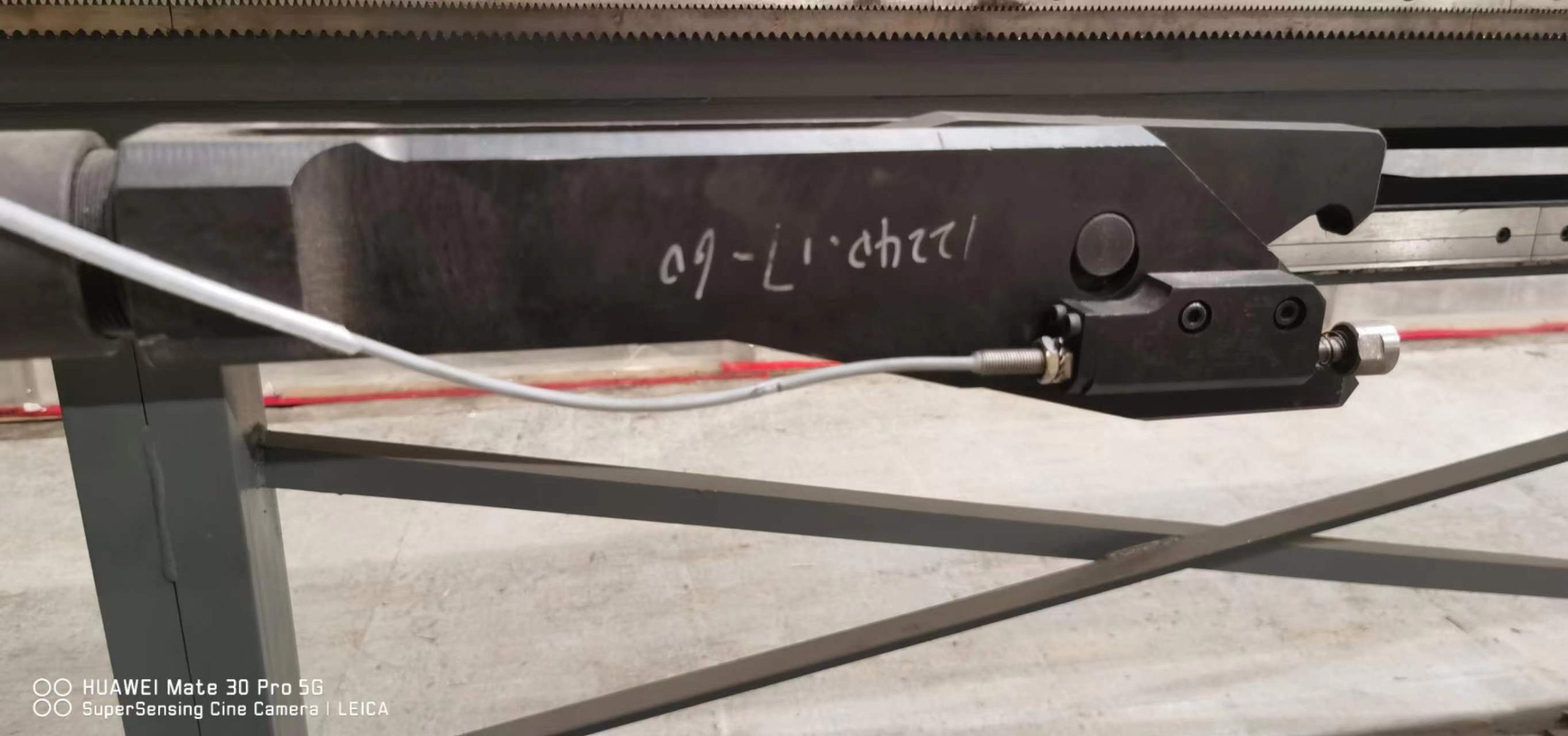

  2. Станок оборудован устройством определения ширины и высоты заготовки, которое может эффективно компенсировать деформацию заготовки и обеспечить точность обработки: оба эти устройства обнаружения используют энкодер с тросовой проволокой, который удобно установлен и надеженная работа.

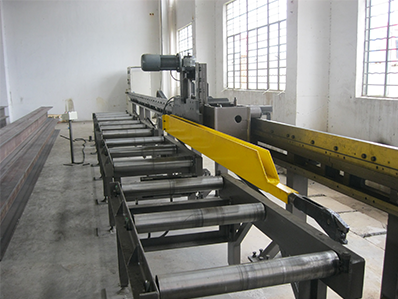

  1. Станок использует тележку для подачи. Тележка приводится в движение серводвигателем через редуктор и зубчатой рейкой. Устройство лазерного выравнивания установлено на станине, заготовка может быть обнаружена при подаче заготовки, а затем может выполнена обратная связь для точного позиционирования заготовки.

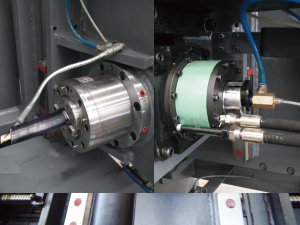

  1. Система охлаждения использует аэрозольное охлаждение, которое имеет функция  внутреннего и внешнего охлаждения. Каждый блок сверлильных шпинделей оснащен собственным внешним охлаждающим соплом и внутренним охлаждающим соединением, внешнее охлаждение и внутренное охлаждение может использоваться индивидуально или одновременно по желанию клиента.

10, Коробка для собирания стружки оснабжена универсальной направляющей, простой и удобный транспорт.

  1. Рекомендуется, чтобы этот станок был оснащен инструментами корейской

марки YESTOOL, которые должны быть подготовлены клиентами.

Детали:

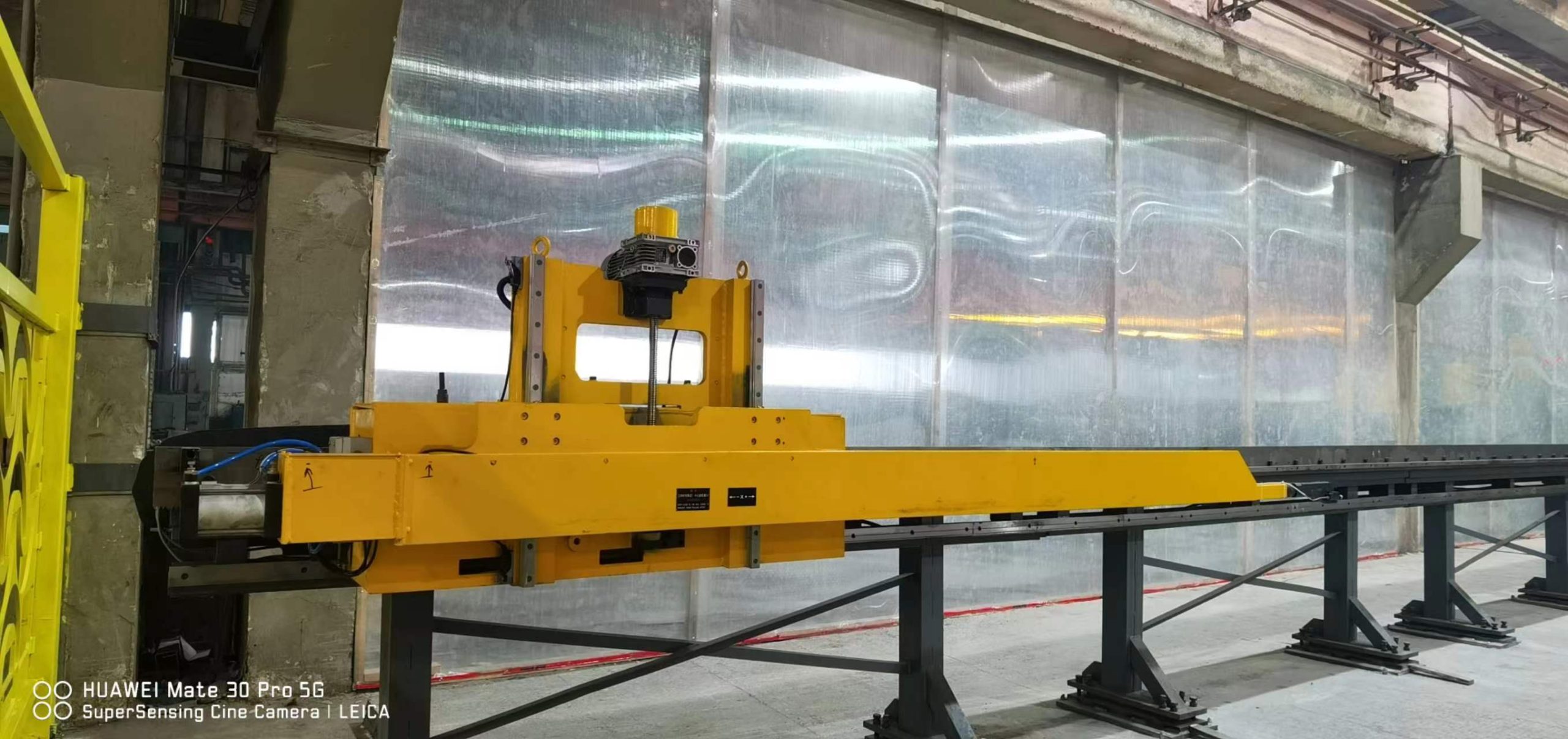

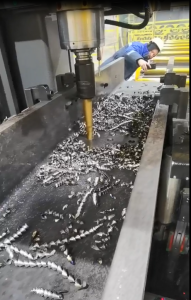

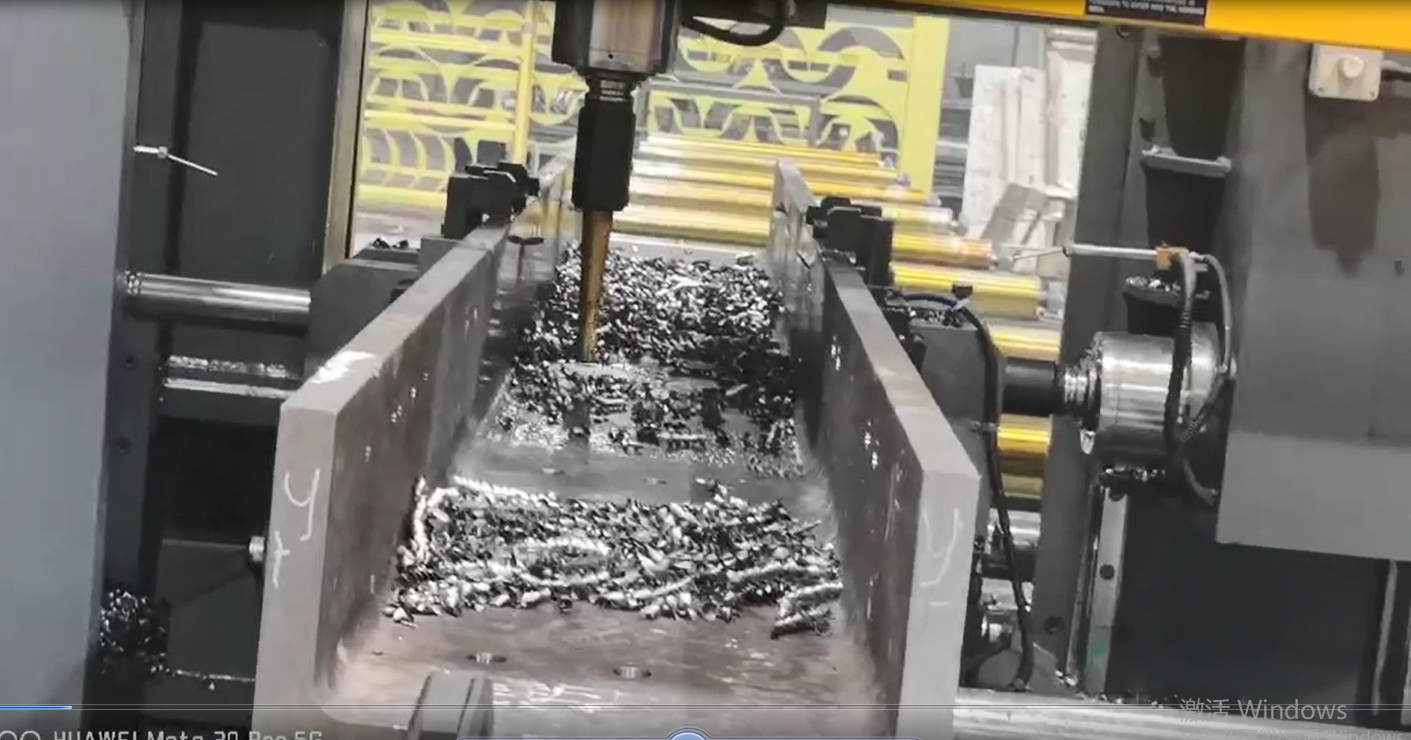

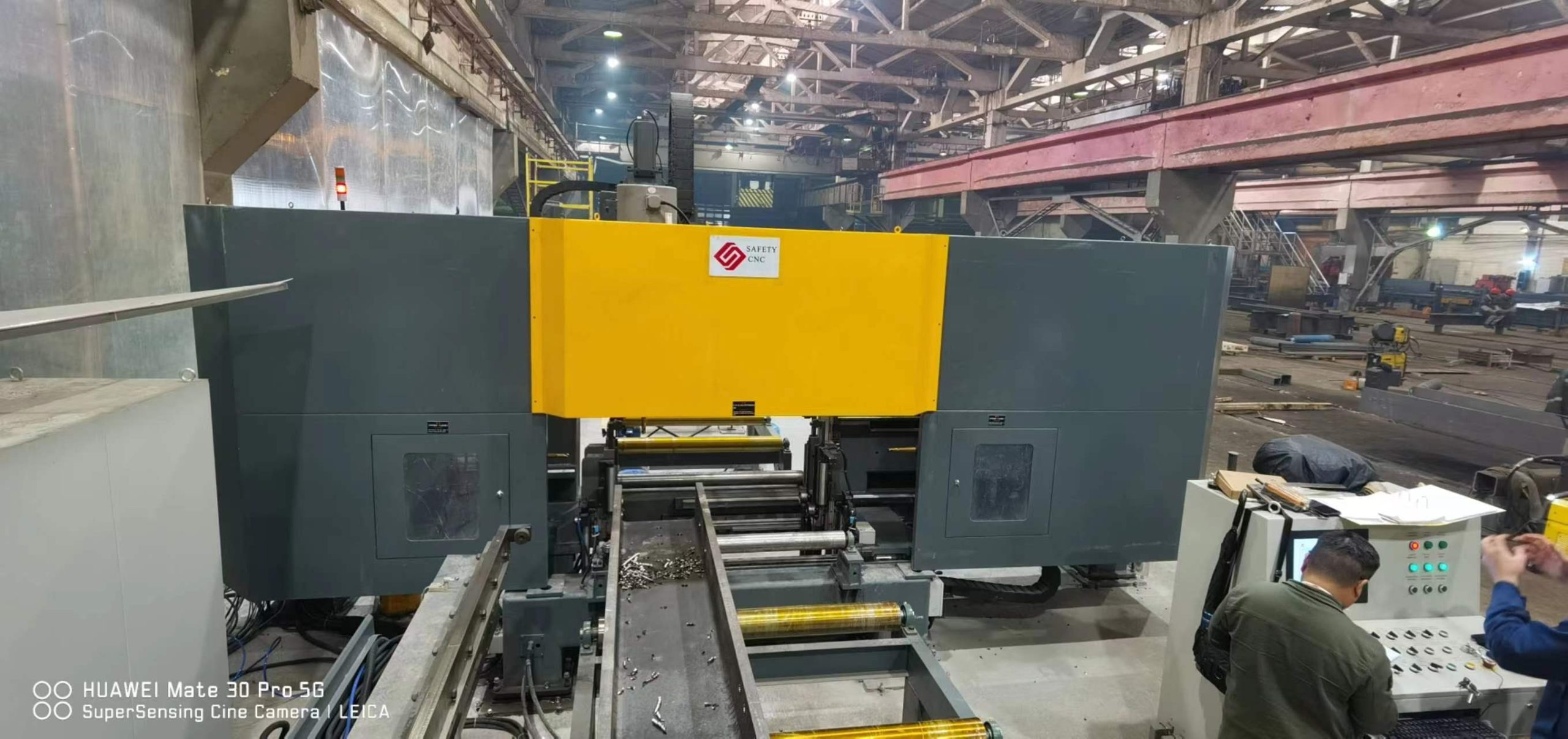

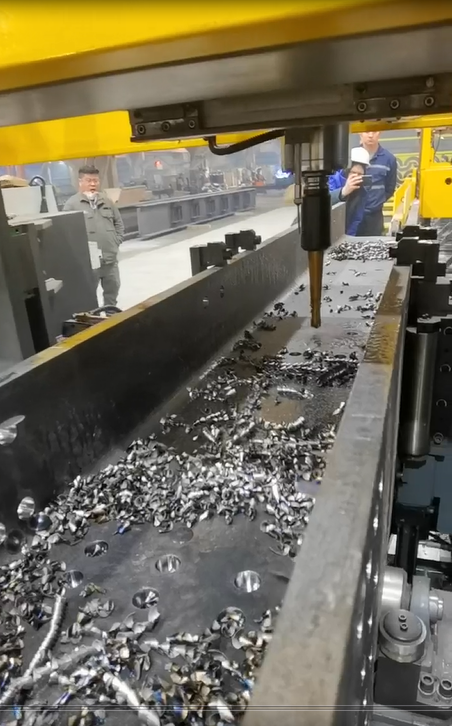

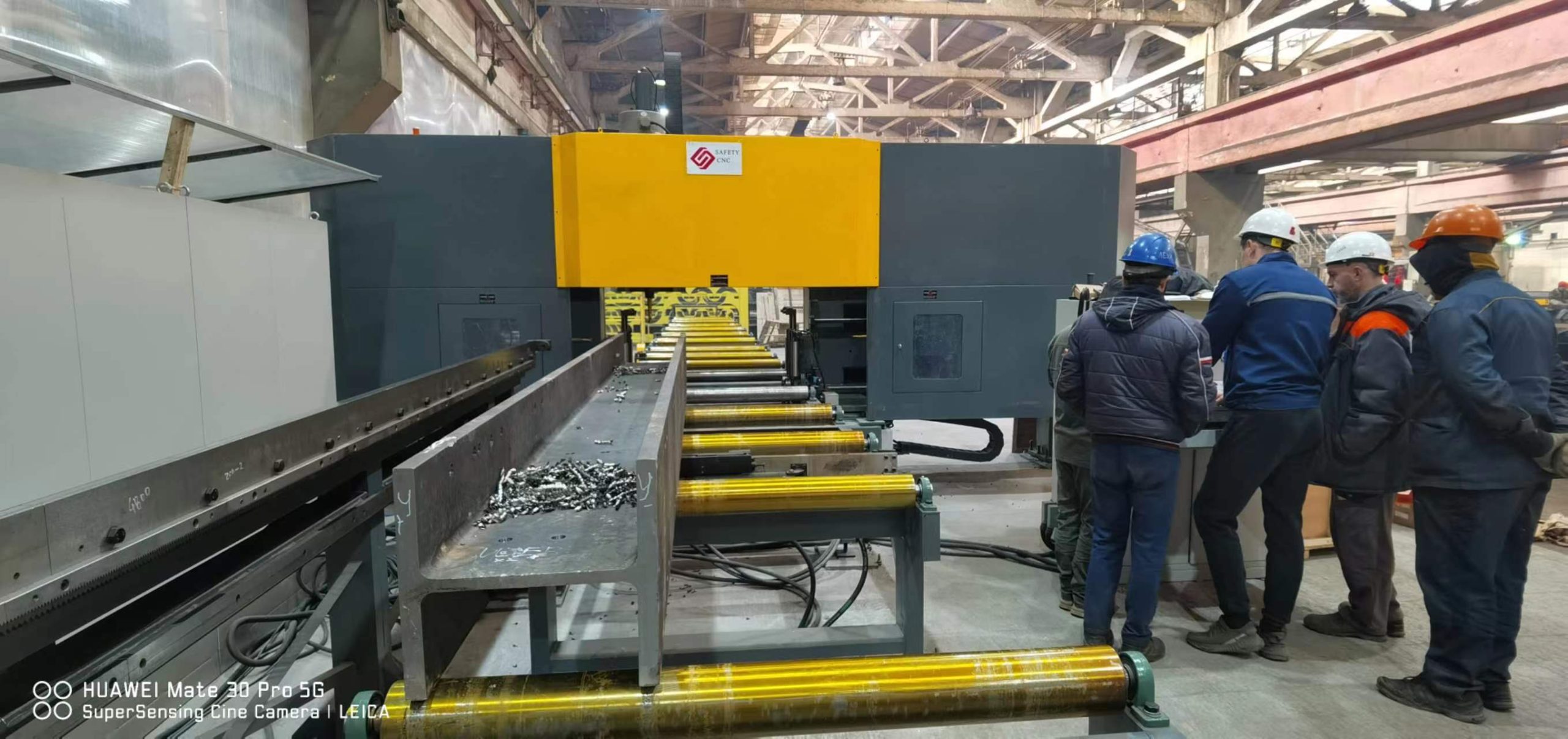

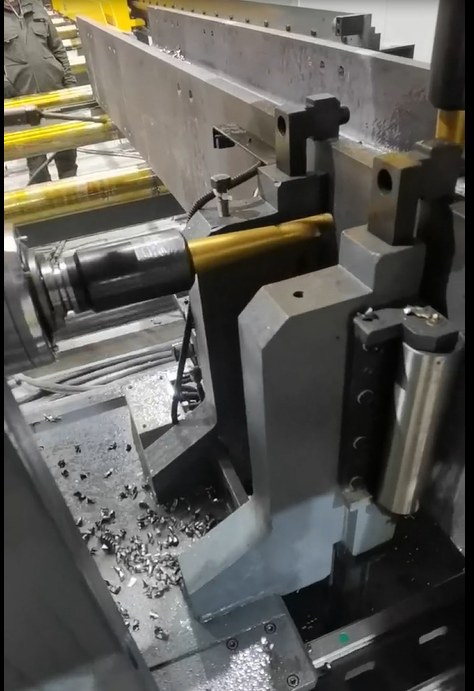

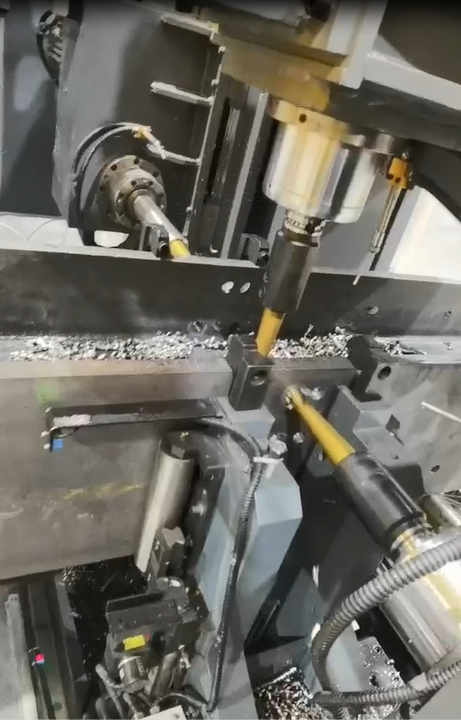

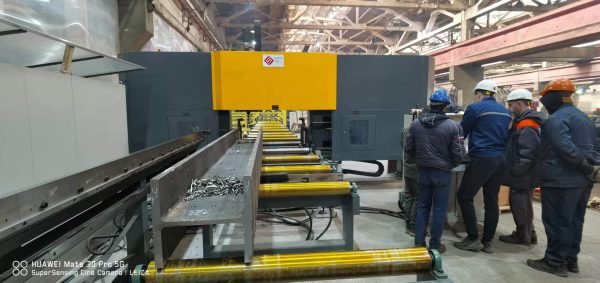

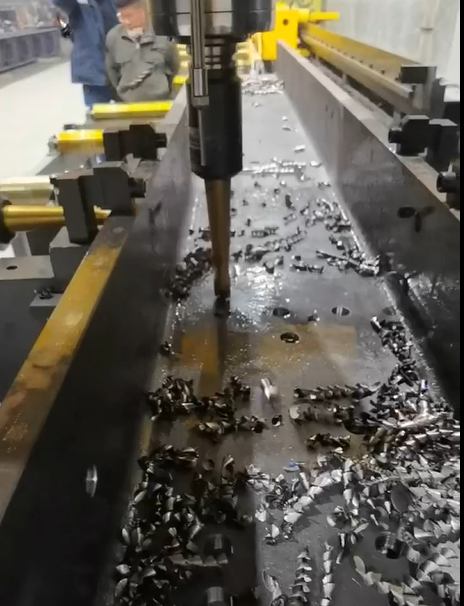

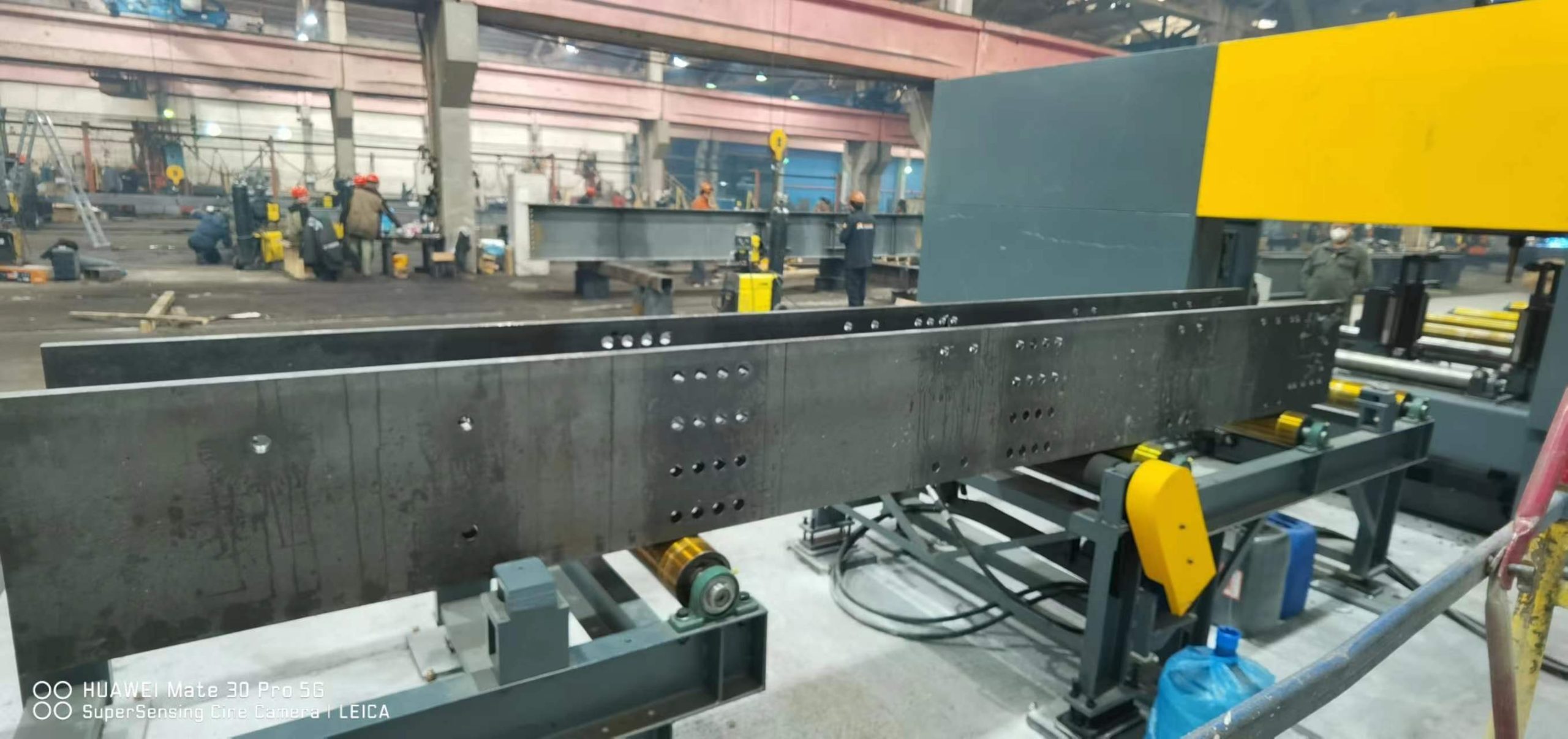

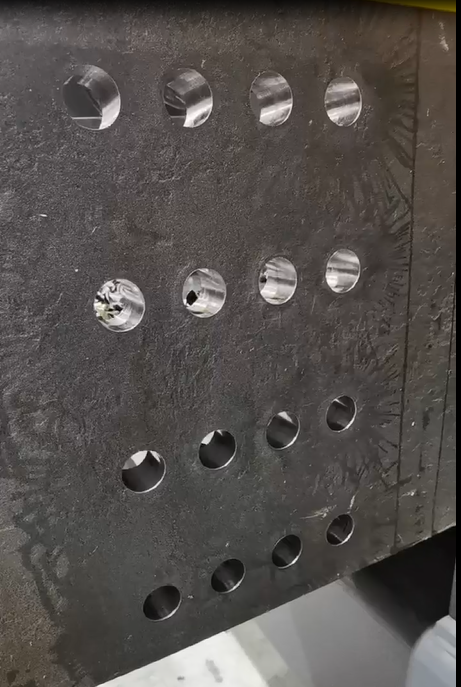

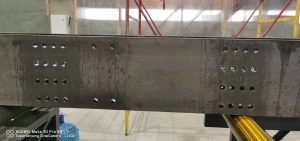

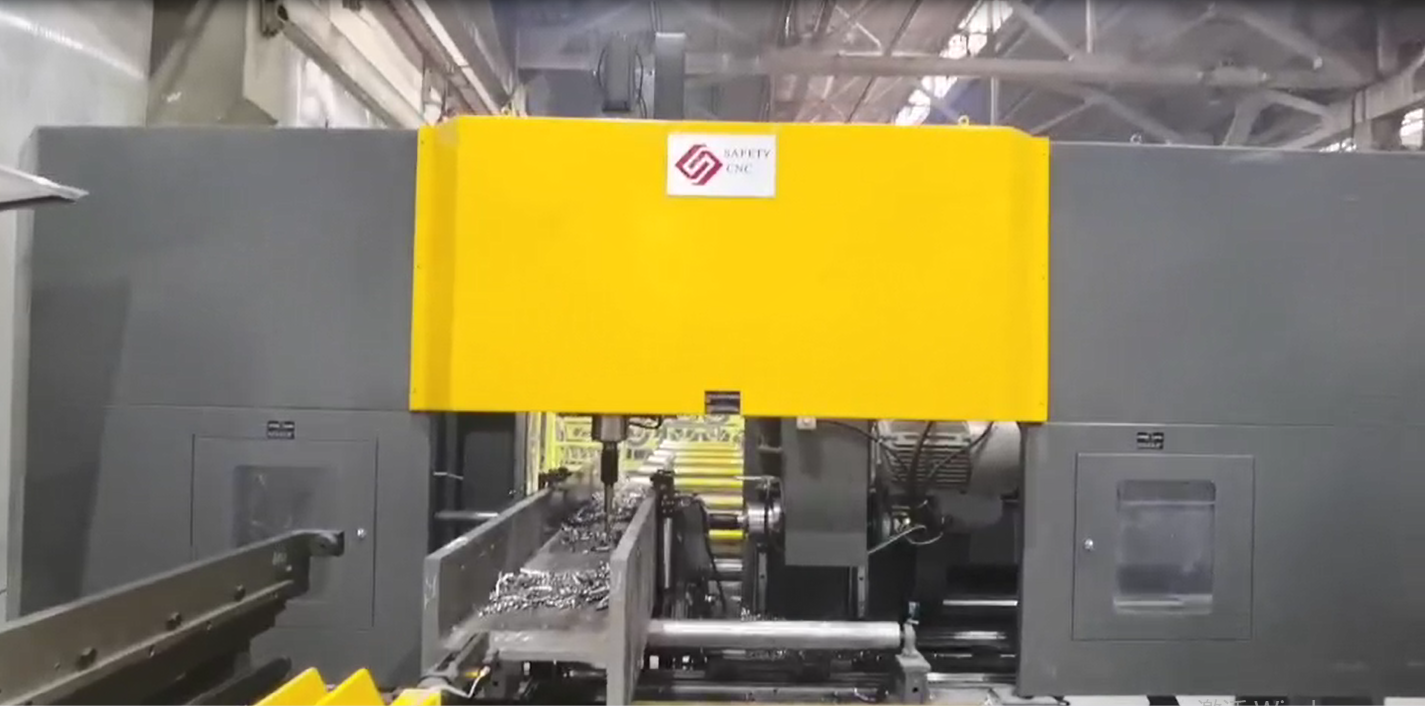

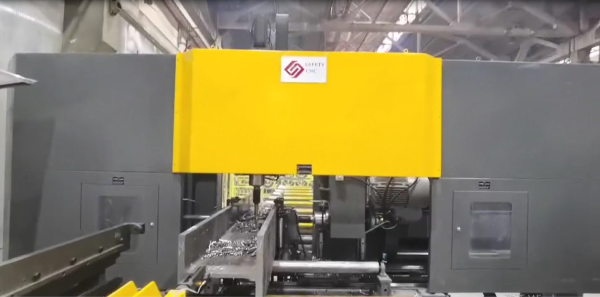

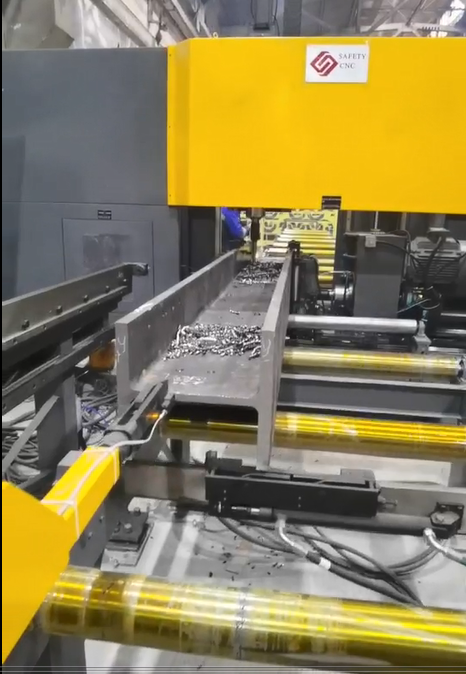

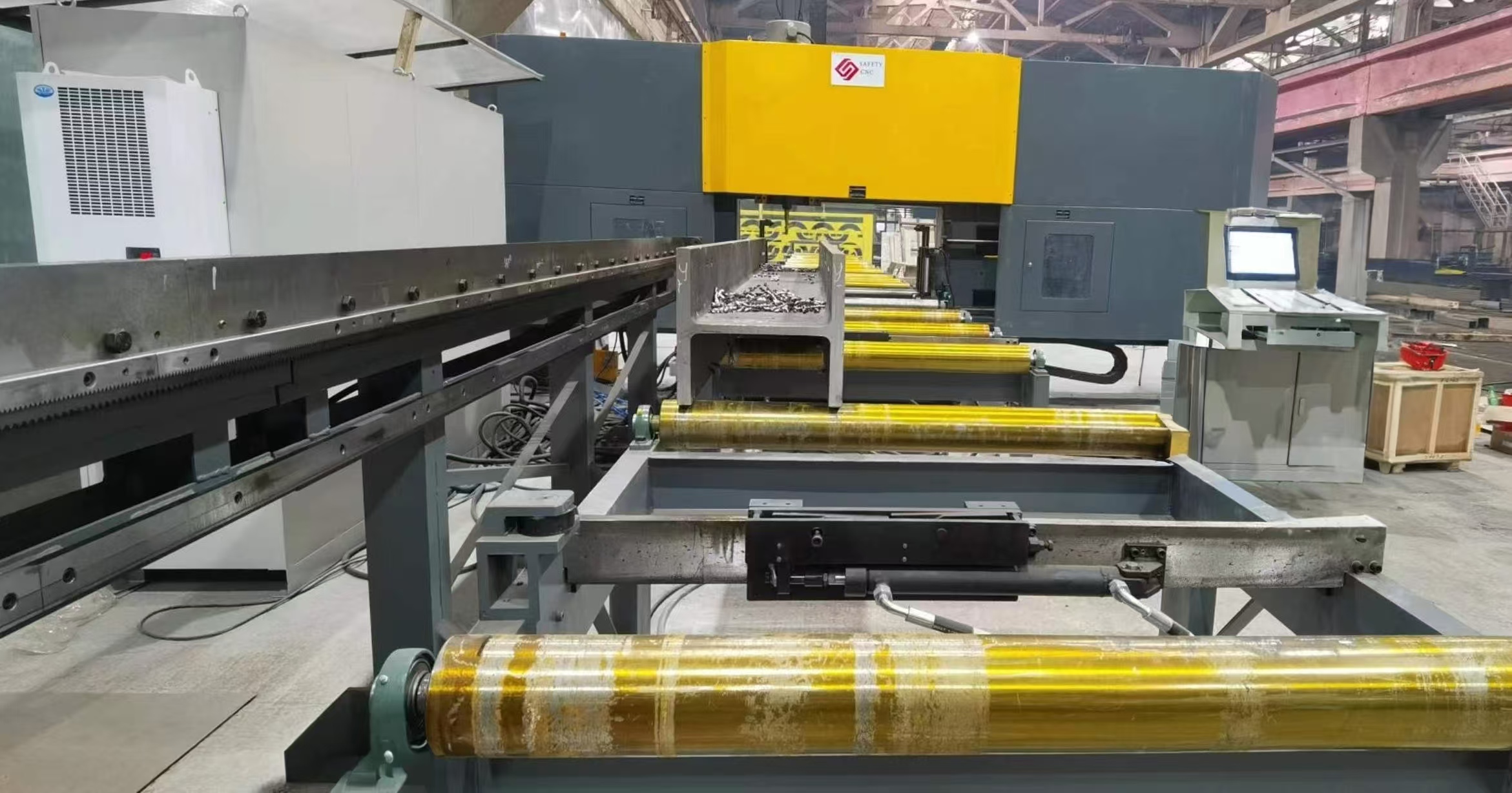

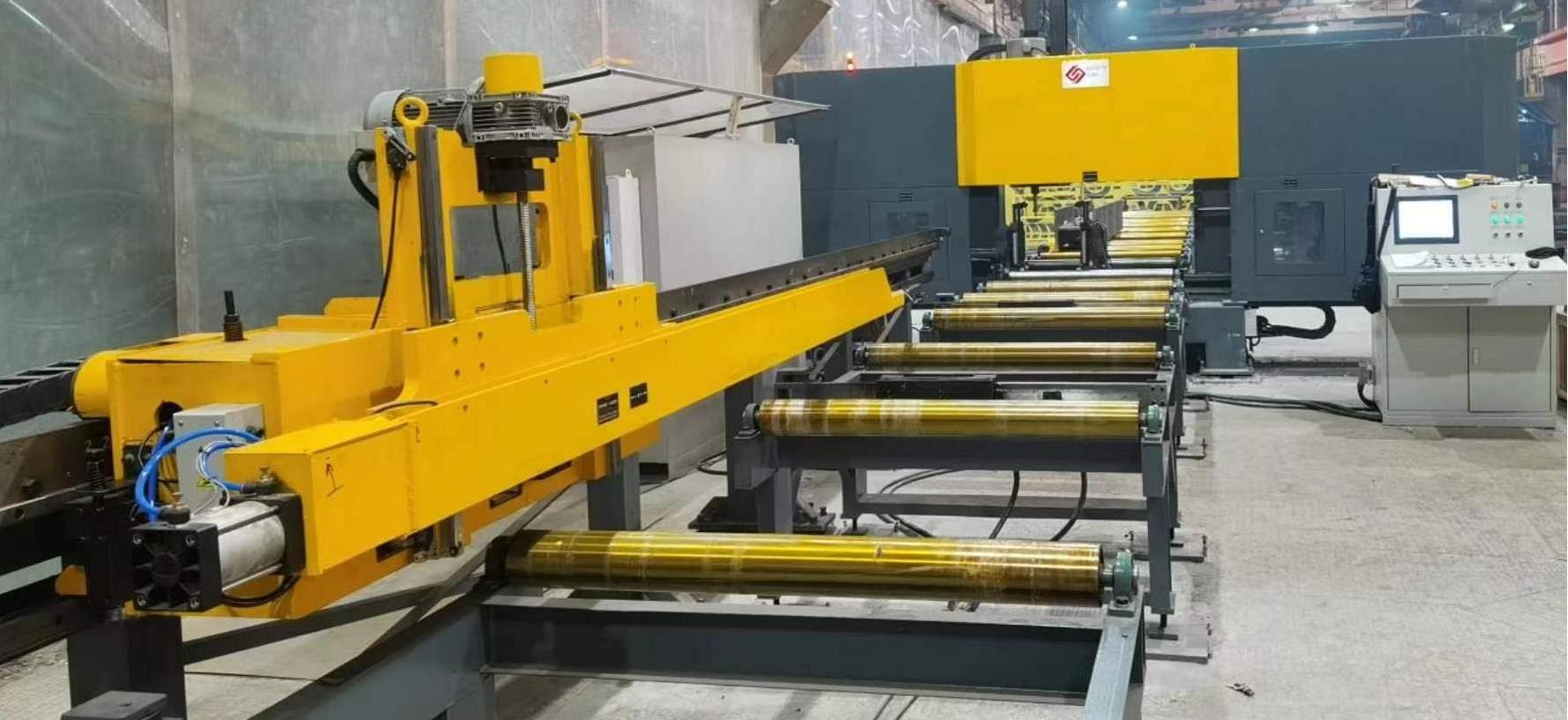

фотографии станка на заводе заказчика:
