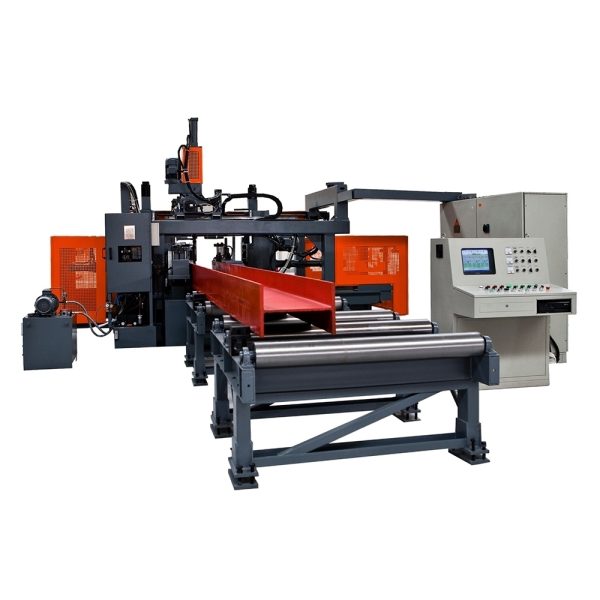

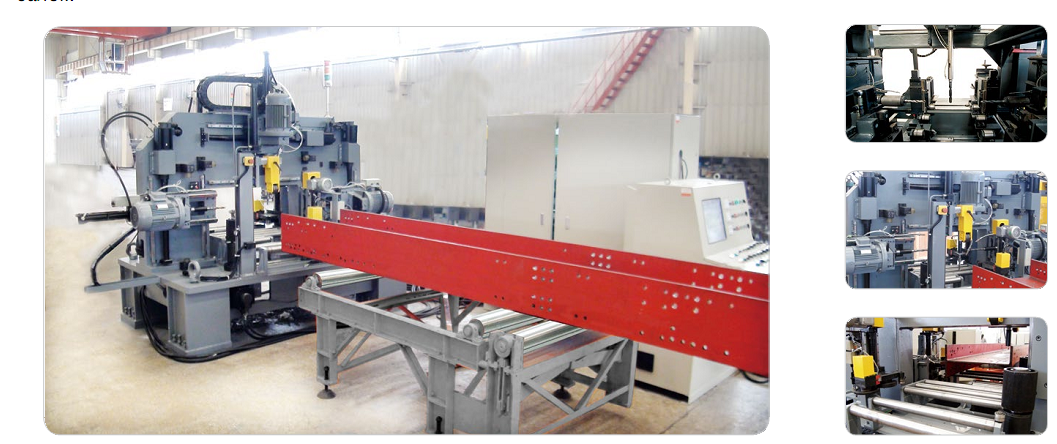

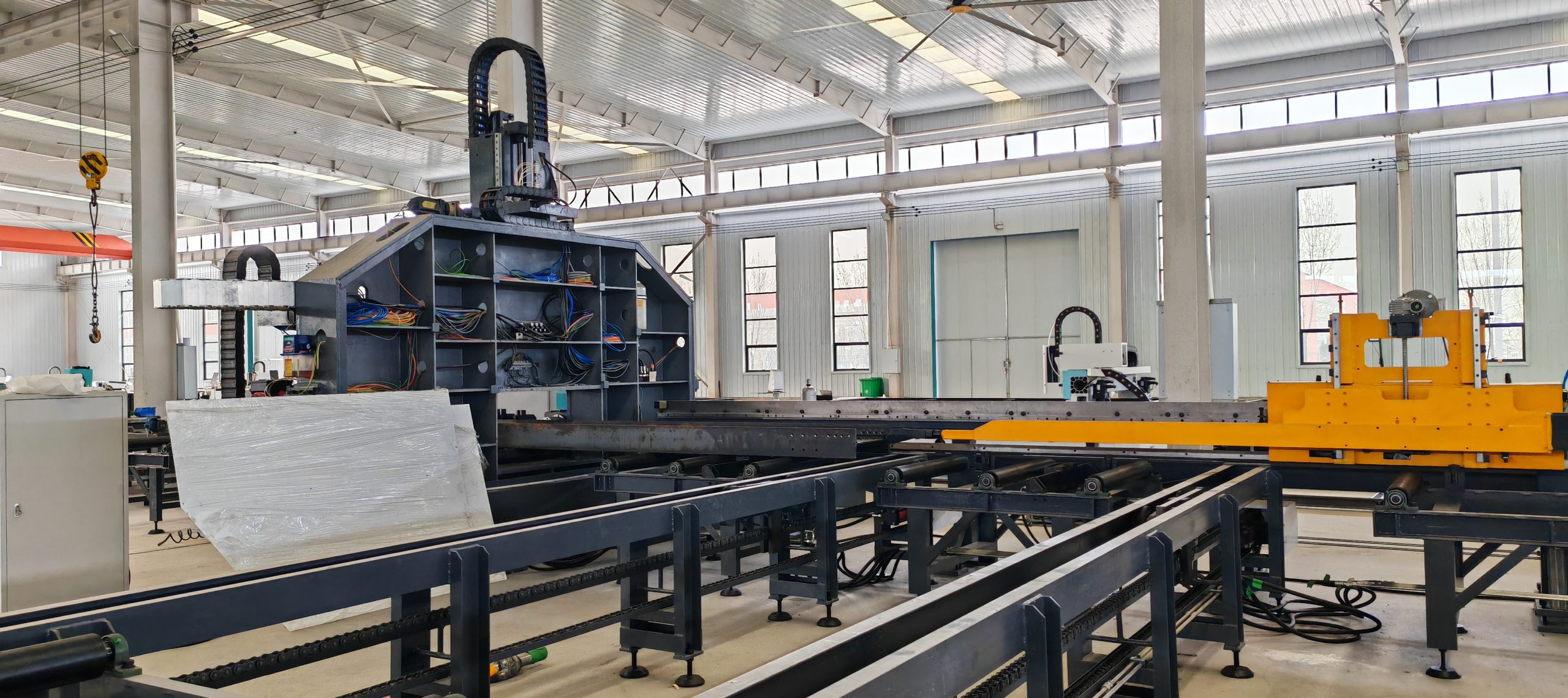

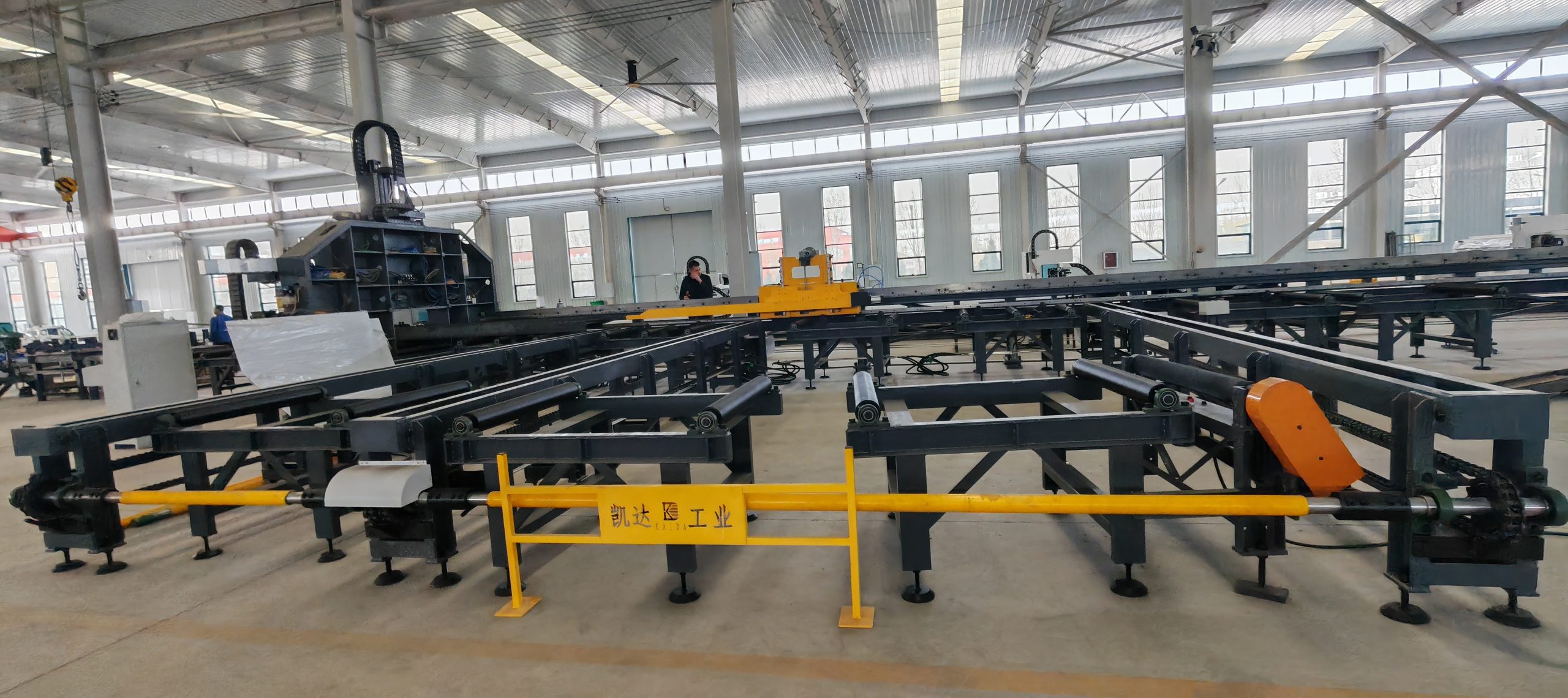

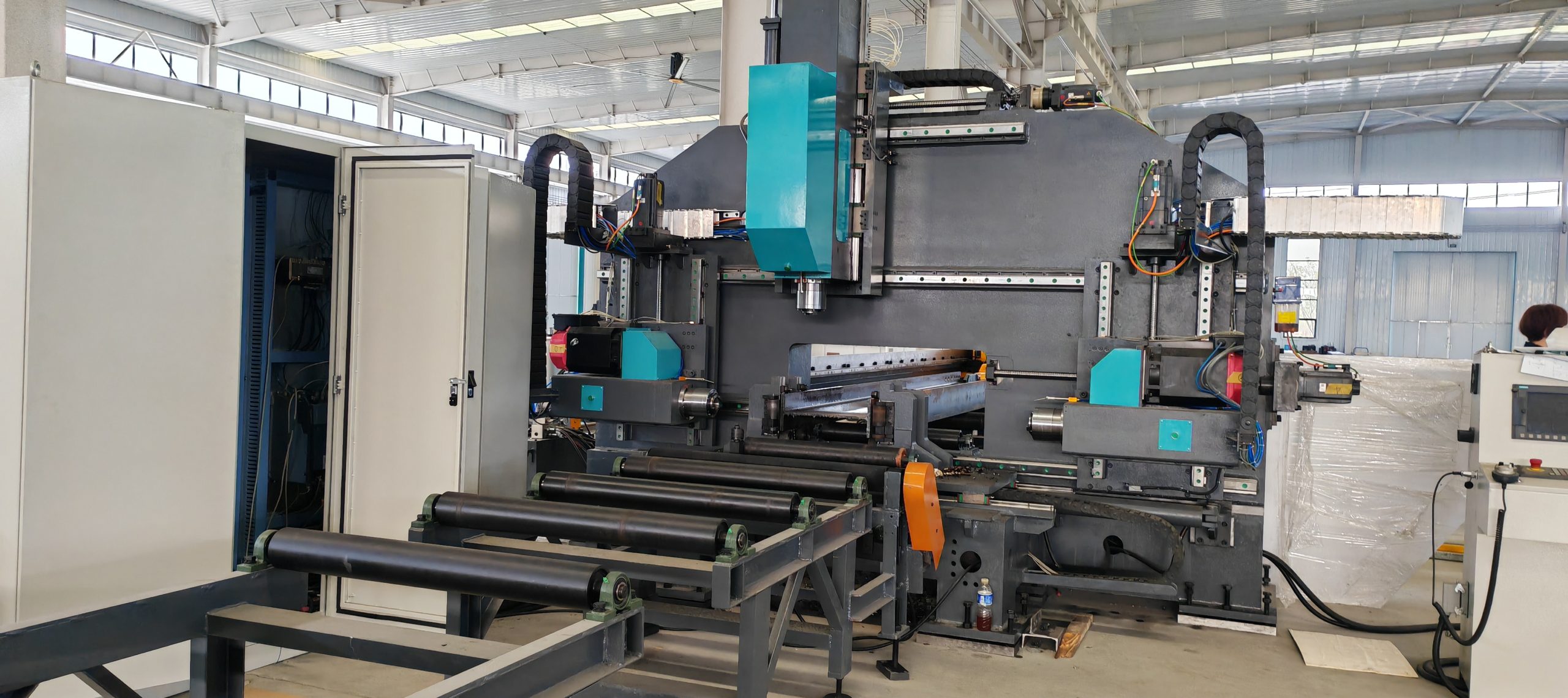

Трёхкоординатный Сверлильный станок с ЧПУ для двутавравой балки. CBD700, CBD1000, CBD1250
Область применения:
Этот станок используется сверления двутавровых балок швеллера коробчатой балки в трёх стороне в области строительнства маталлоконструкции.
Особенности и преимучества:

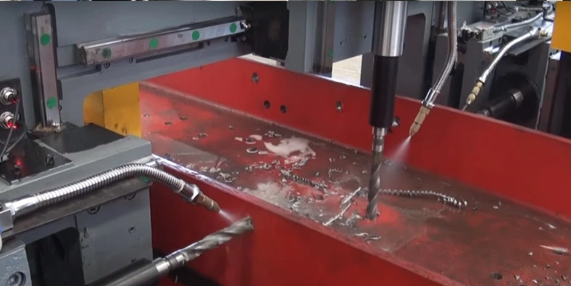

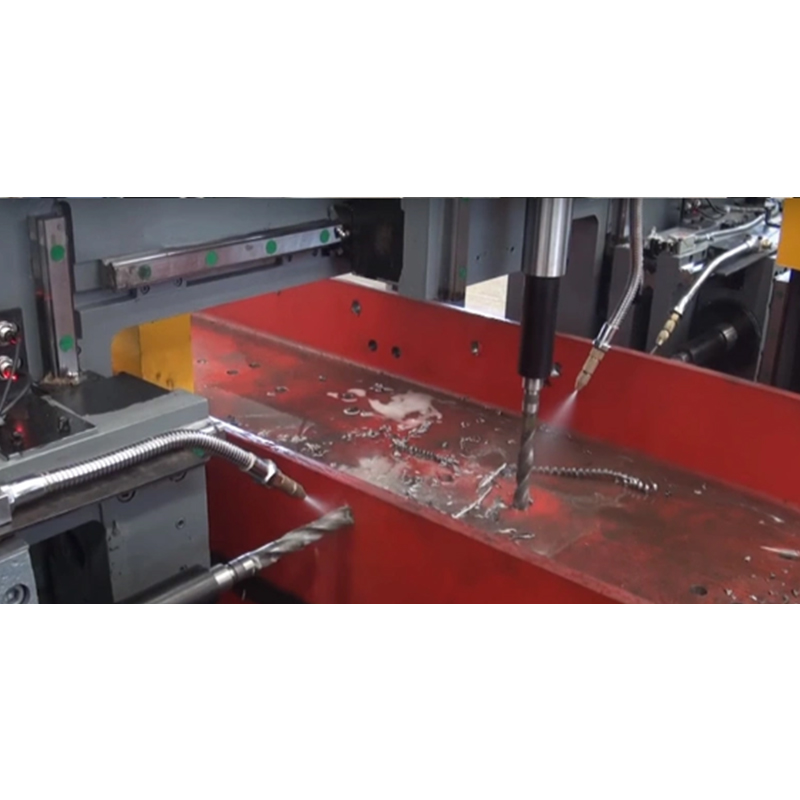

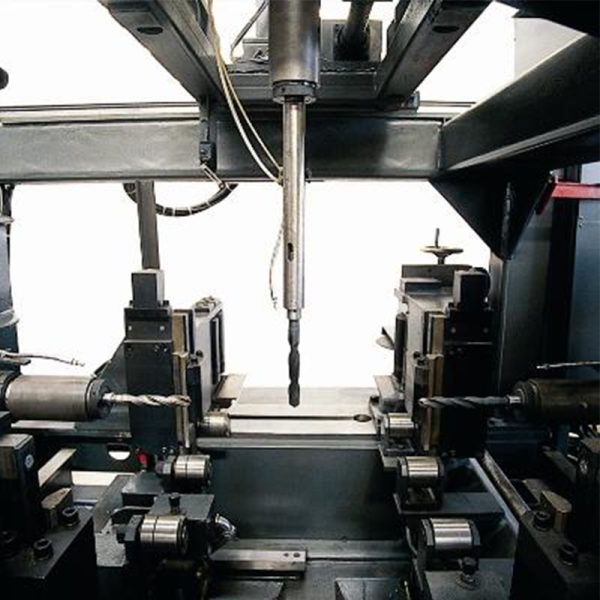

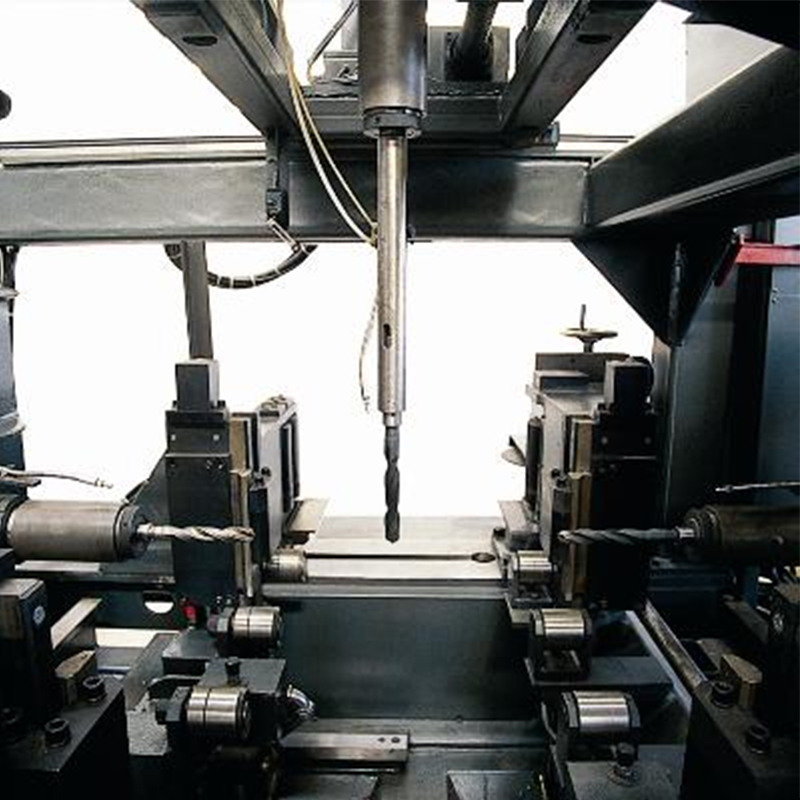

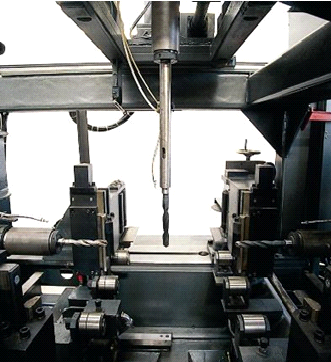

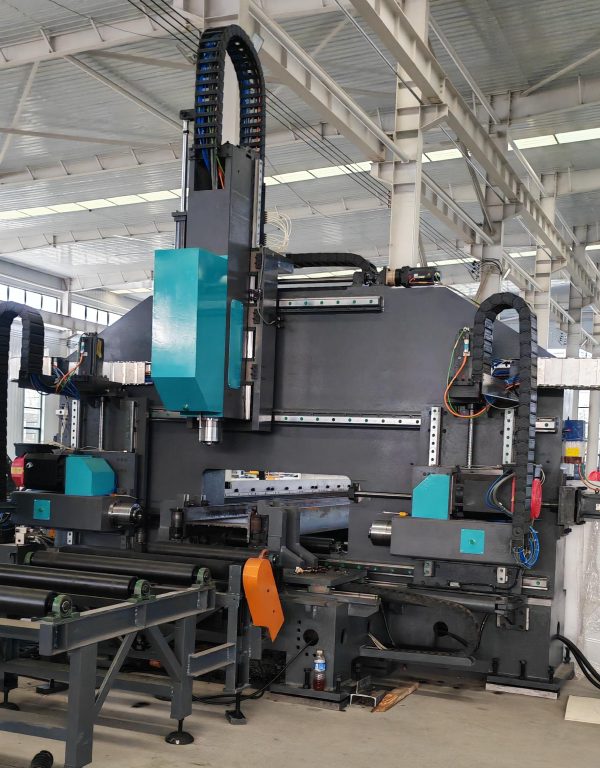

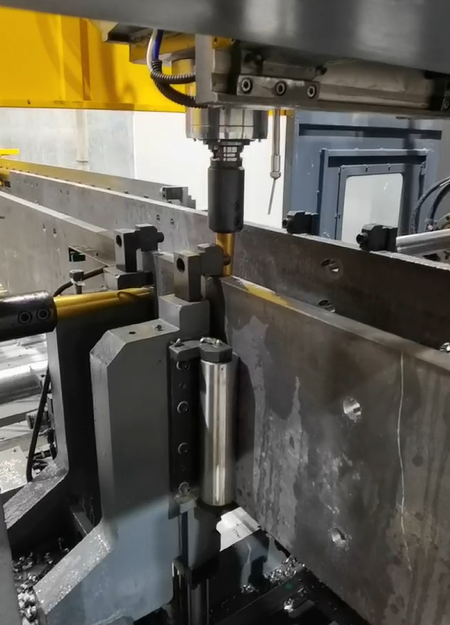

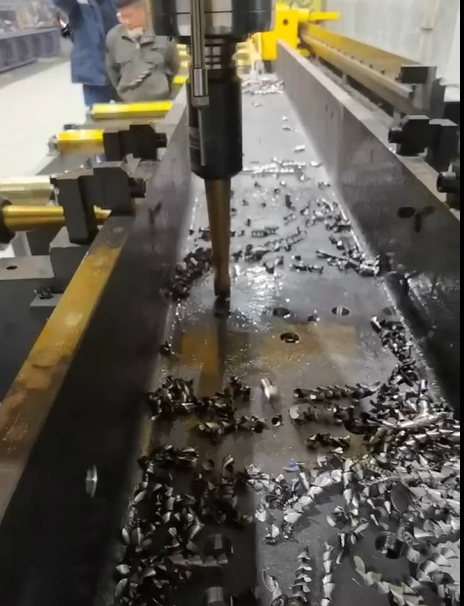

1.Применяет сверлильные головка с самоконтролируемым ходом, 7 осей ЧПУ, каждый сверлильный шпиндель может проводить двухкоординатное перемещение и сверлильную подачу, чтобы обеспечить три шпинделя может одновременно сверлить в трёх стороне двутавровых балок. Сверление отверстией в группе отверстии осуществляется в режиме недвижой подготовки и движного сверла.

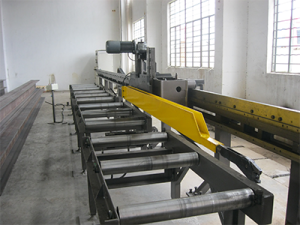

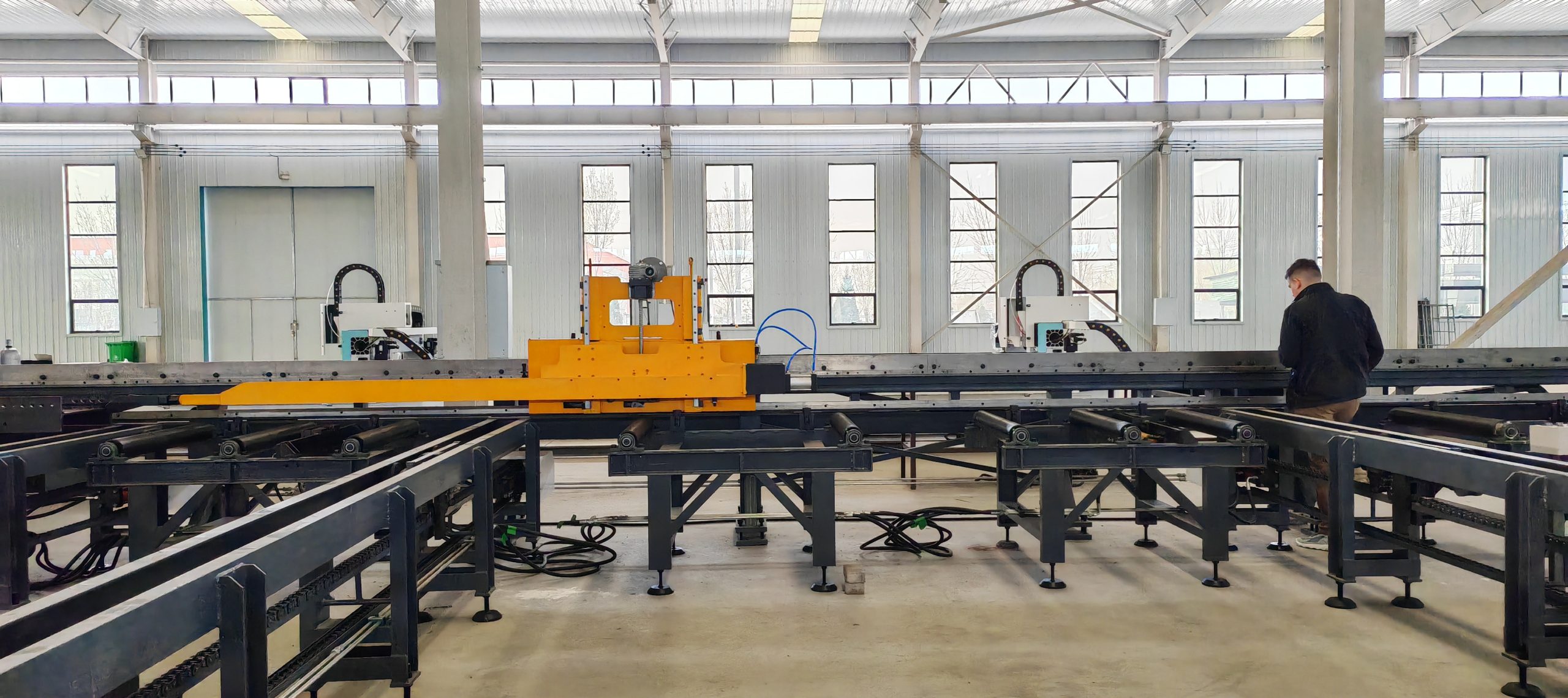

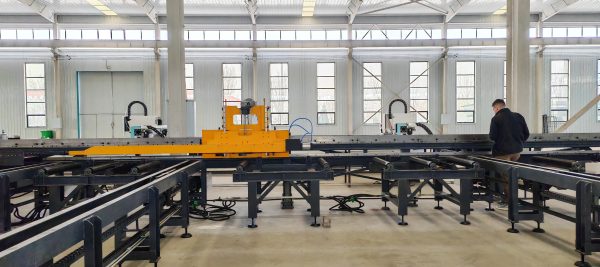

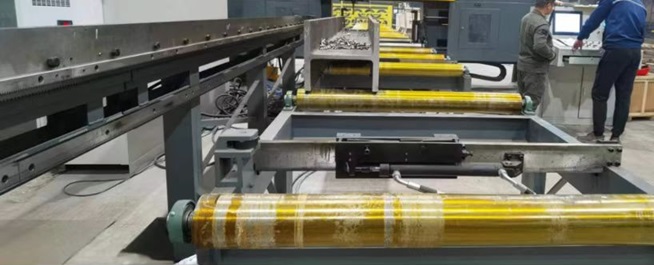

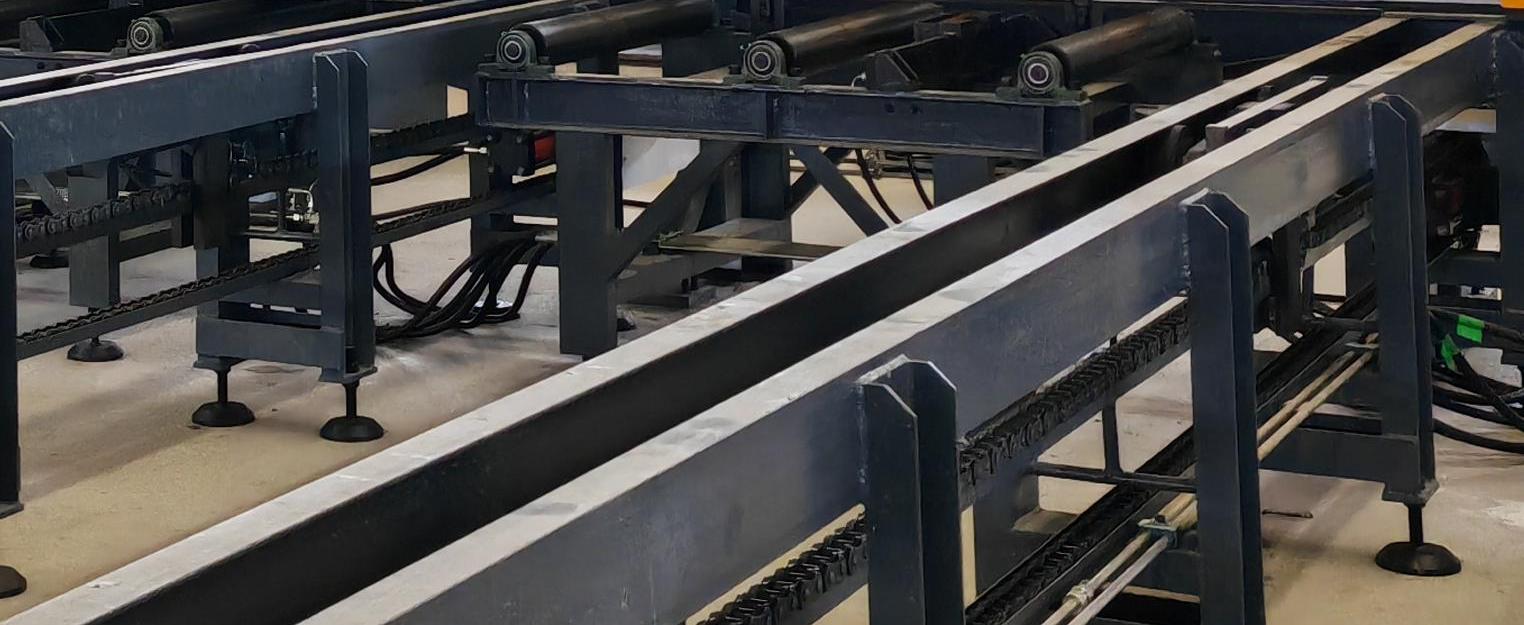

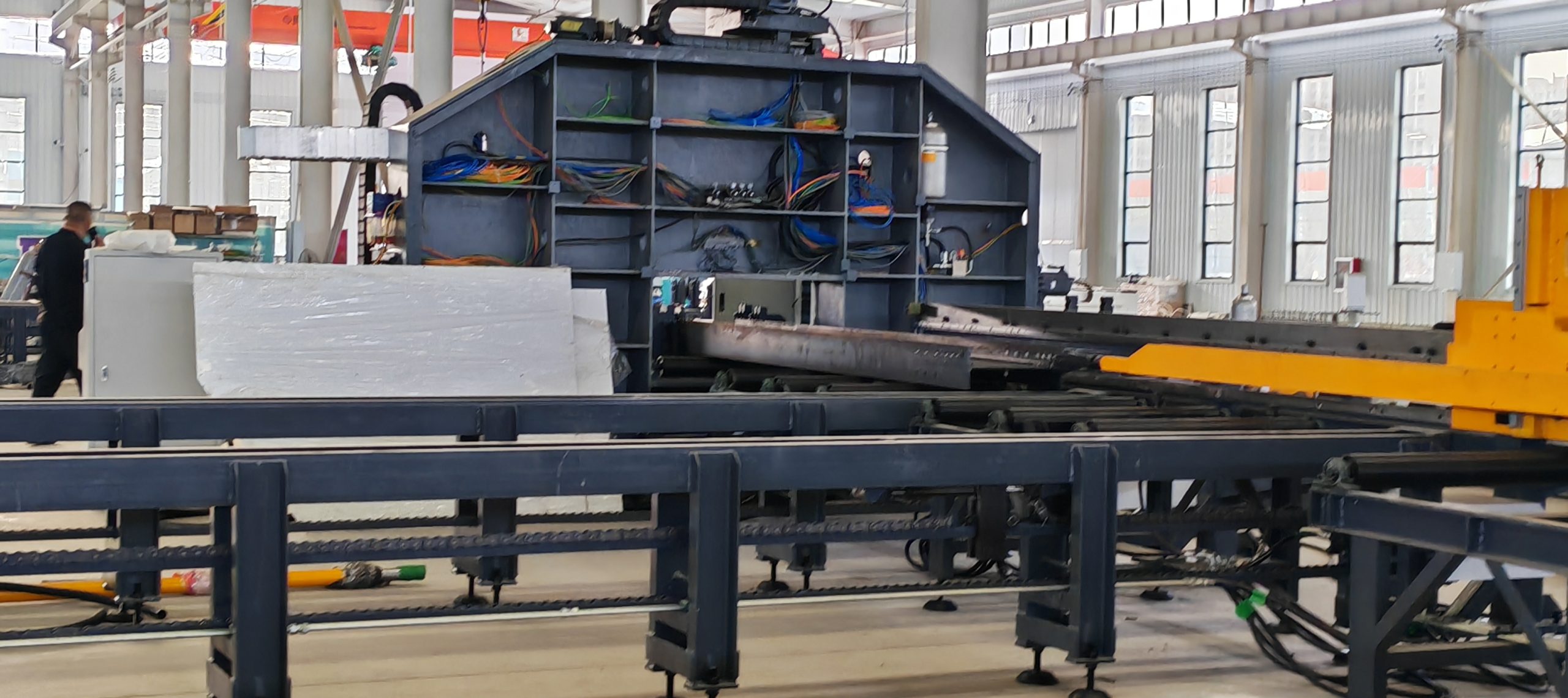

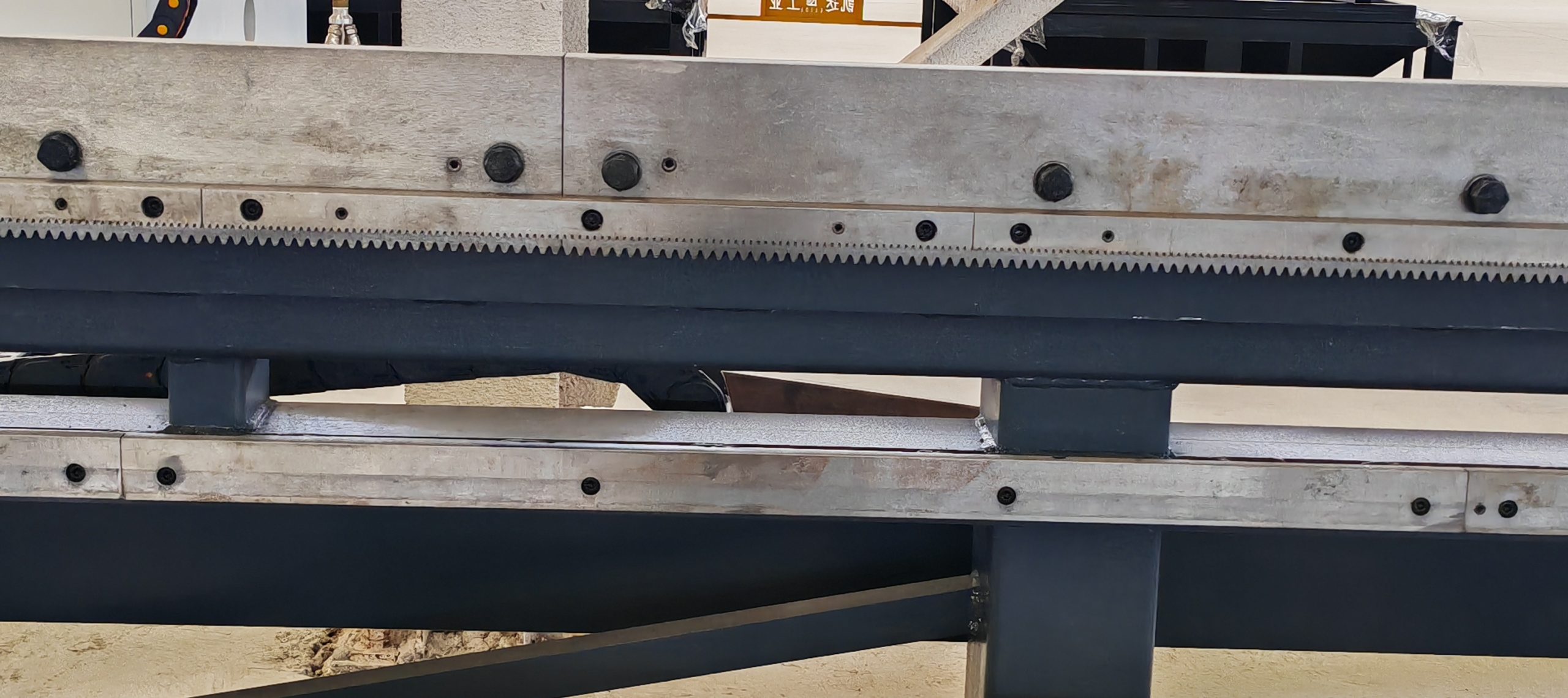

2.Позиционирование с ЧПУ продольно в роликовом контролируется серводвигателем с помощью тележкй, чтобы обеспечить высокой точность позиционирования отверстия.
3.Этот станок имеет функцию обнаруживания деформации для стенка и крыла, а также горизонтального и продольного зажима.
4.Два поперечные сверла, одно фиксировано, другое сверло движится горизонтально, чтобы удовлетворить сверление для разного размера двутавровых балок.
5.Высококачественное устройство охлаждения и смазки обеспечивает хороший эффект сверления и продлит время пользования сверла.
6. Зажим деталей и подача заготовки приводится гидравлической системой, в которой используютс компоненты от известных производителей в мире для хорошей надёжности.
Технические параметры:
| Модель | CBD700 | CBD1000 | CBD1250 | ||
| Размеры обрабатываемой детали (ширина стенки ´ высота фланца) (мм) | Максимум | 700´400 | 1000´500 | 1250´600 | |
| Минимум | 100´50 | 150´75 | |||
| Длина(мм) | Авт. подача | ≥3000 | |||
| Руч. подача | ≥690 | ||||
| Максимальный вес (кг) | 5000 | 8000 | 10000 | ||
| Толщина стенки и крыла (мм) | 50 | 80 | |||
| Диаметр сверления (мм) | вертикальный | φ12-30 | φ12-33.5 | ||
| горизонтальный | φ12-30 | φ12-26.5 | |||
| Сверлильный шпиндель | Количество шпинделя | Верхний фиксированная и подвижная сторона по 1шту., в итоге 3 шту. | |||
| Частота вращения шпинделя (об/мин) | 180-560 | ||||
| Мак продольный ход(мм) | направо и налево: 140
верхний: 240 или 325 |
||||
| Скорость подачи(об/мин) | 20-300 | ||||
| Движение шпинделя влево и вправо(мм) | Продольная направление: 520 | ||||
| Вертикальное движение шпинделя(мм) | Продольная направление: 30-470 | ||||
| Габаритный размер
(L*W*H) (mm) |
3600 ´ 1500 ´ 2500 | 4450 ´ 2400 ´ 3300 | 4700 ´ 2400 ´ 3300 | ||
| Общая пощность (кВт) | 35 | ||||
| Вес станка (кг) | 5500 | 7000 | 8000 | ||
