Область применения

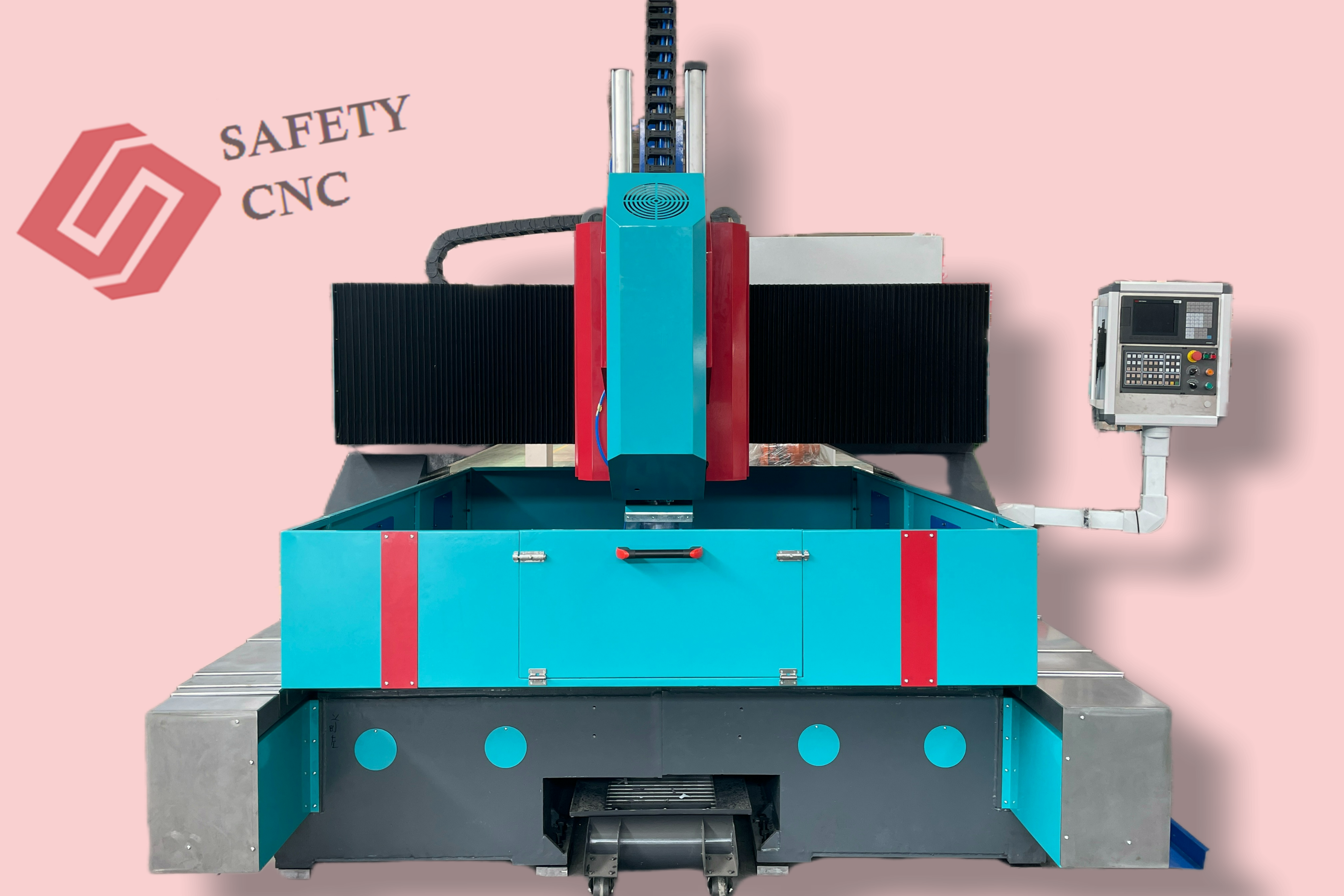

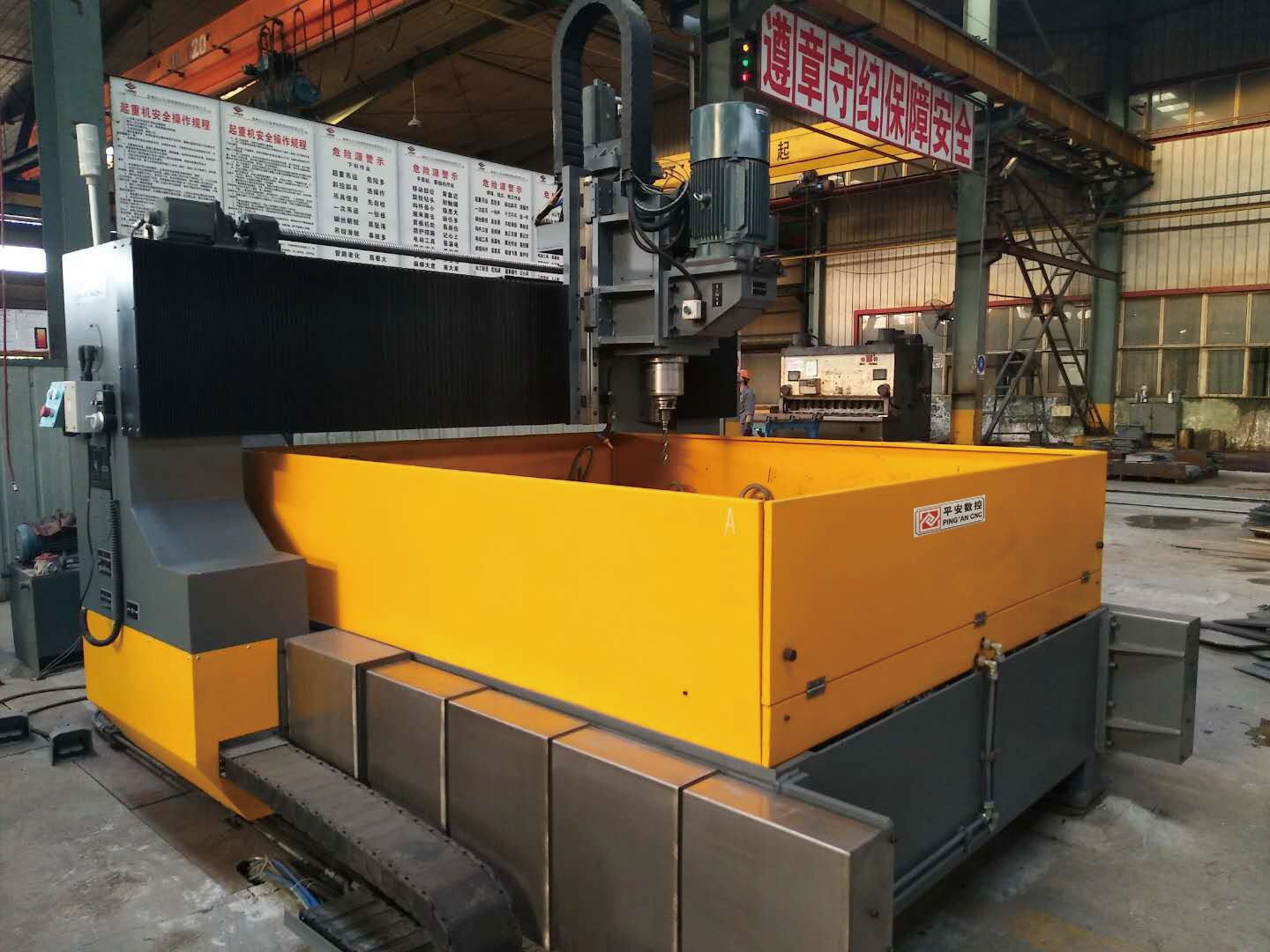

Портальный Высокоскоростный Сверлильный станок с ЧПУ. Серия PHD предназначены для сверления глухих и сквозных отверстий, зенкования, развертывания, инарезания резьбы. Основной сферойиспользования высокоскоростных портальныхсверлильных станков является изготовление трубных досок и фланцевых деталей, имеющих большое количество отверстий и предъявляющих повышенные требования кточности сверления.
Характеристики
1.Станина и портал этого станка представляется собой стальную сварочную конструкцию через исскуственное старение,чтобы удолять внутренное напряжение,поэтому у станка есть отличную динамичность и статичность и меньшая деформация.

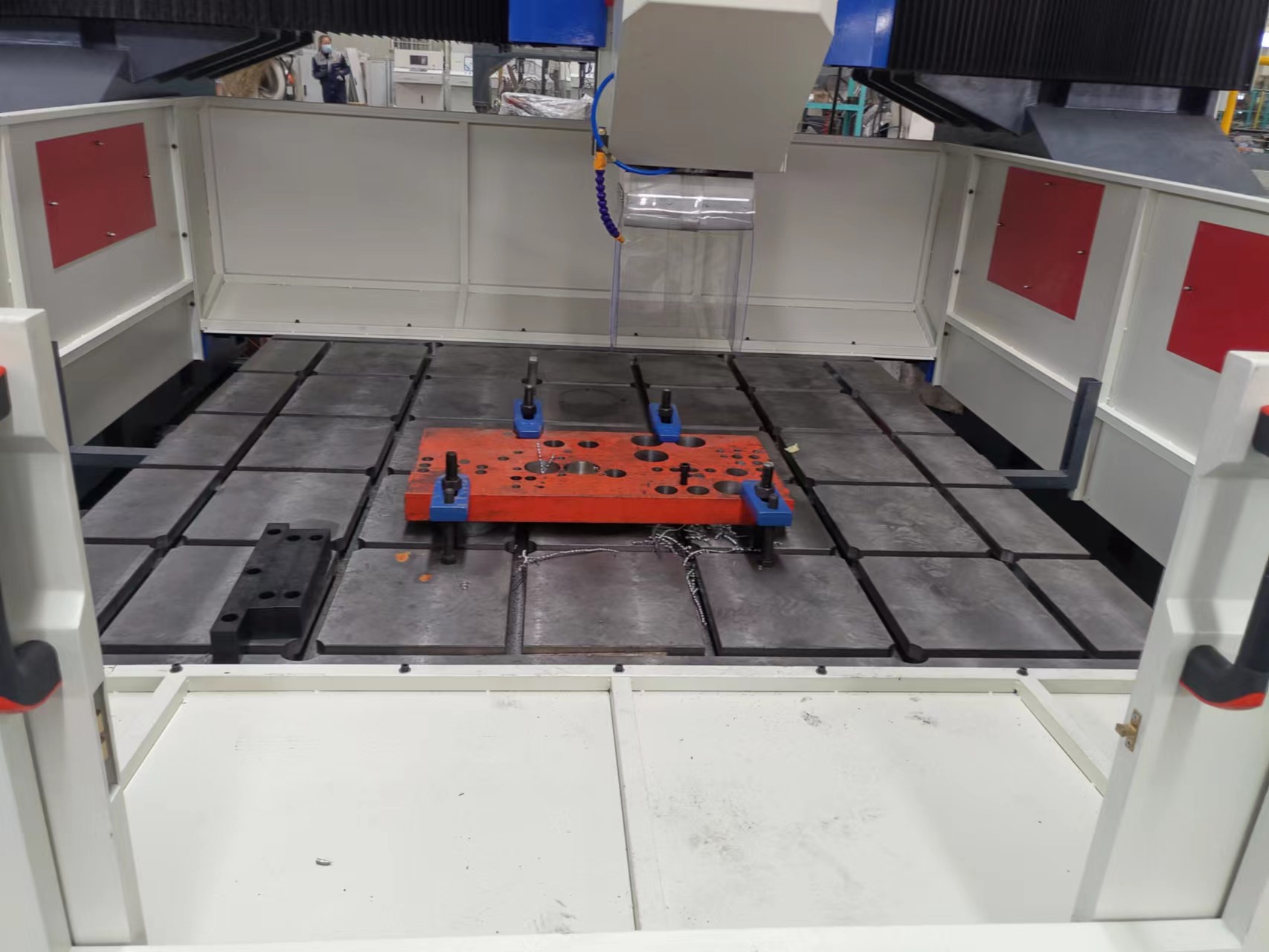

2.Рабочий стол установлен на станине, на рабочем столеустановлены некоторые поперечные Т-образные каналы, на которых заготовки может быть зажим прижимной пластиной.
3.Продольное перемещение портала приводится серводвигателем переменного тока и прецизинной шарико-винтовой парой в синхронном движении в обеих стороне, через две линейные направляющие качения с большой грузоподъемностью на левой и правой сторонах, что обеспечивает высокую точность позиционирования и повторную точность позиционирования.
4.Подвижный скейтборд с ЧПУ установлен на балке порталаперемещение скейтборда силовой головки в оси-Y приводится серводвигателем и прецизинной шарико-винтовой парой в синхронном движении в обеих стороне, через две линейные направляющие качения на каждой стороне, что обеспечивает высокую точность работы.
5.Эта машина оснащена вертикальной сверлильной головкой с подающим механизмом типа барана с ЧПУ. В сверлильной головке используется двигатель специального преобразования частоты серии YPNC-B для привода шпинделя через синхронную ленту, 1-2,5, низкоскоростный момент большой, может выдерживать высокую режущую нагрузку, также подходит для высокоскоростной обработки твердосплавных инструментов.
6.В станке произведённый в Тайване прецизионный шпиндель с внутренним охлаждением используется. Коническое отверстие шпинделя- BT5 Шпиндель снабжён автоматическим пружнным механизмом протягивания освобождения инструмента осуществляется это позволяет изменение инструмента удобное Заменяемое твердосплавное сверло с внутренним охлаждением и высокоскоростное спиральное сверло,имеет функцию очистки конического отверстия шпинделя.
Шпинделя BT50 Переходные втулки
7.Этот станок может управляться электронным маховиком. Когда первое отверстие опредено в положение подачи, другие одинаковые отверстия можно просверлены по процедуру: быстрая подача → сверление → быстрый возврат, что сэкономить много времени и повышать производительность. Станок имеет функция автоматического стружколомания, возврата стружки и паузы.
8.Этот станок оснащен плоским цепным автоматическим конвейером для удаления стружки и машиной для сбора стружки. Система охлаждения оснащена бумажным фильтром с насосом внутреннего охлаждения высокого давления и насосом низкого давления для внешнего охлаждения для внутреннего охлаждения или внешнего охлаждения инструмента. Жидкость охлаждения может быть переработана.
9.Автоматическая смазка направляющих, винта и других движущихся частей осуществляется с помощью автоматического механизма смазки.
10.Пульт управления с ЧПУ установлен на портале и может перемещаться в продольном направлении вместе с порталом для удобной эксплуатации. Этот станок применяет системы управления KND и оснащена интерфейсом RS232 и жидкокристаллическим дисплеем LCD. Управление верхним компьютером. Прямое преобразование CAD / CAM осуществляется для удобного программирования, хранения, отображения и связи. Интерфейс имеет функции диалог между человеком и машиной, компенсация ошибок, автоматическая сигнализация и другие функции.
11.Опция:Эта машина оснащена устройством для автоматической замены инструментакак дисковые, так и линейные.
Технические параметры
Модель | PHD1616 | PHD2016 | PHD2020 | ||
Размер обрабатываемого изделия | LxW (мм) | 1600×1600 | 2000×1600 | 2000×2000 | |
Толщина (мм) | 15-100 | ||||
Сверлильный шпиндель | Количество шпинделей | 1 | |||
Модель шпинделя | BT50 | ||||
Частота вращения шпинделя (об/мин) | 30-3200 | ||||
Длина хода при подаче (мм) | 350 (сервоподача) | ||||
Диаметр резьбы, нарезаемой метчиком (мм) | M26 | ||||
Система управления | KND1000 | ||||
Кол. Ось с ЧПУ | 4+1 | ||||
Мощность двигателя | Двигатель шпинделя (кВт) | 15 (серводвигатель) | |||
Ось X (кВт) | 2×1.6 | ||||
Ось Y (кВт) | 2,4 | ||||
Ось Z (кВт) | 2,4 (с тормозом) | ||||
Система с ЧПУ | KND1000 | ||||
Точность позиционирования (мм) | 0,08 | ||||
Повторяемость позиционирования (мм) | 0,06 | ||||
Метод охлаждения и удаления стружк
|
Устройство удаления стружки | Цепочно-пластинчатый транспортёр | |||
Количество устройств удаления стружки | 1pcs | ||||
Скорость устройства удаления стружки | 1m/min | ||||
Мощность двигателя устройства удаления стружки | 0.75KW | ||||
Мощность двигателя насоса внутреннего охлаждения | 4KW | ||||
Автоматическая смазка
|
Давление подачи смазки | 2 МПа | |||
Количество смазки, подаваемой в точку смазки | 0,1 мл | ||||
Цикл смазки | 6 – 10 мин | ||||
Масса станка (т) | 8 | 10 | 13 | ||
Размеры (мм) | 3800x2050x2750 | 4200x2450x2750 | 4200x2850x2750 | ||
Опция – Инструментальный магазин | На 6 инструментов с прямыми резцами | ||||
Опция – Автоматический зажим | 12 гидравлических зажимов |
КОМПОНЕНТЫ ОБОРУДОВАНИЯ
No. | Наименование | Производитель | Страна |
1 | Система управления | KND1000 | Китай |
2 | Серводвигатель и электропривод | KND | Китай |
3 | Линейные направляющие и Шарико-винты | HIWIN | Тайвань |
5 | Прецизионный шпиндель | KENTURN | Тайвань |
6 | Пневматические компоненты | Air TAC | Тайвань |
7 | Гидравлические клапаны | Atos | Италия |
8 | Гидравлический насос | Justmark | Тайвань |
11 | Электрические компоненты | Schneider | Фланец |
