Гидравлический станок  для  правки  двутавровых балок

1 Конструкция станка

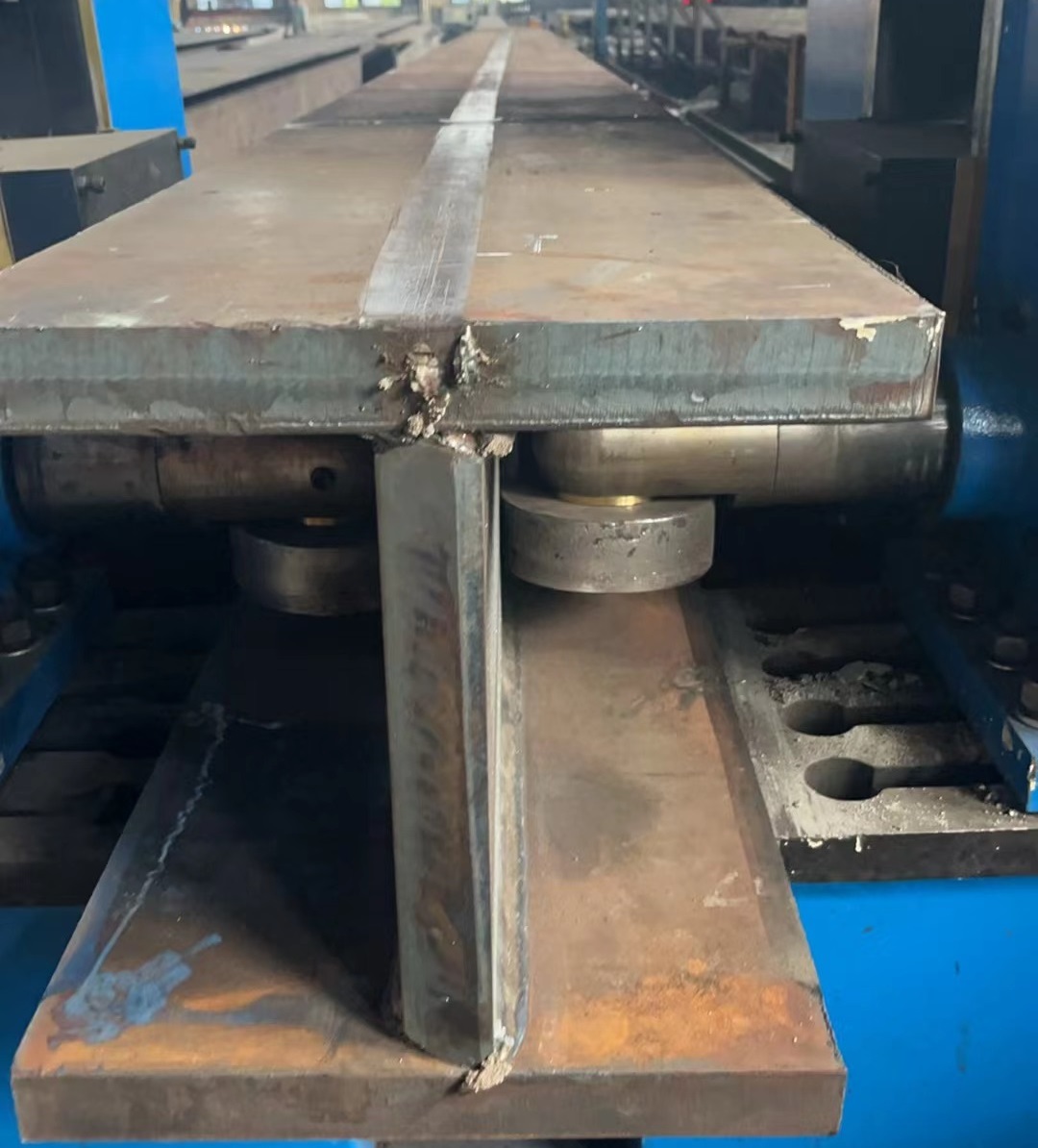

Данный станок используется для правки полок двутавровых балок. Два верхних правильных ролика прижимают полку двутавра с двух сторон. Нижний правильный ролик поддерживает среднюю часть полки.

Под действием   гидравлического   цилиндра   два верхних правильных ролика прижимают планку, тем самым выпрямляя её.

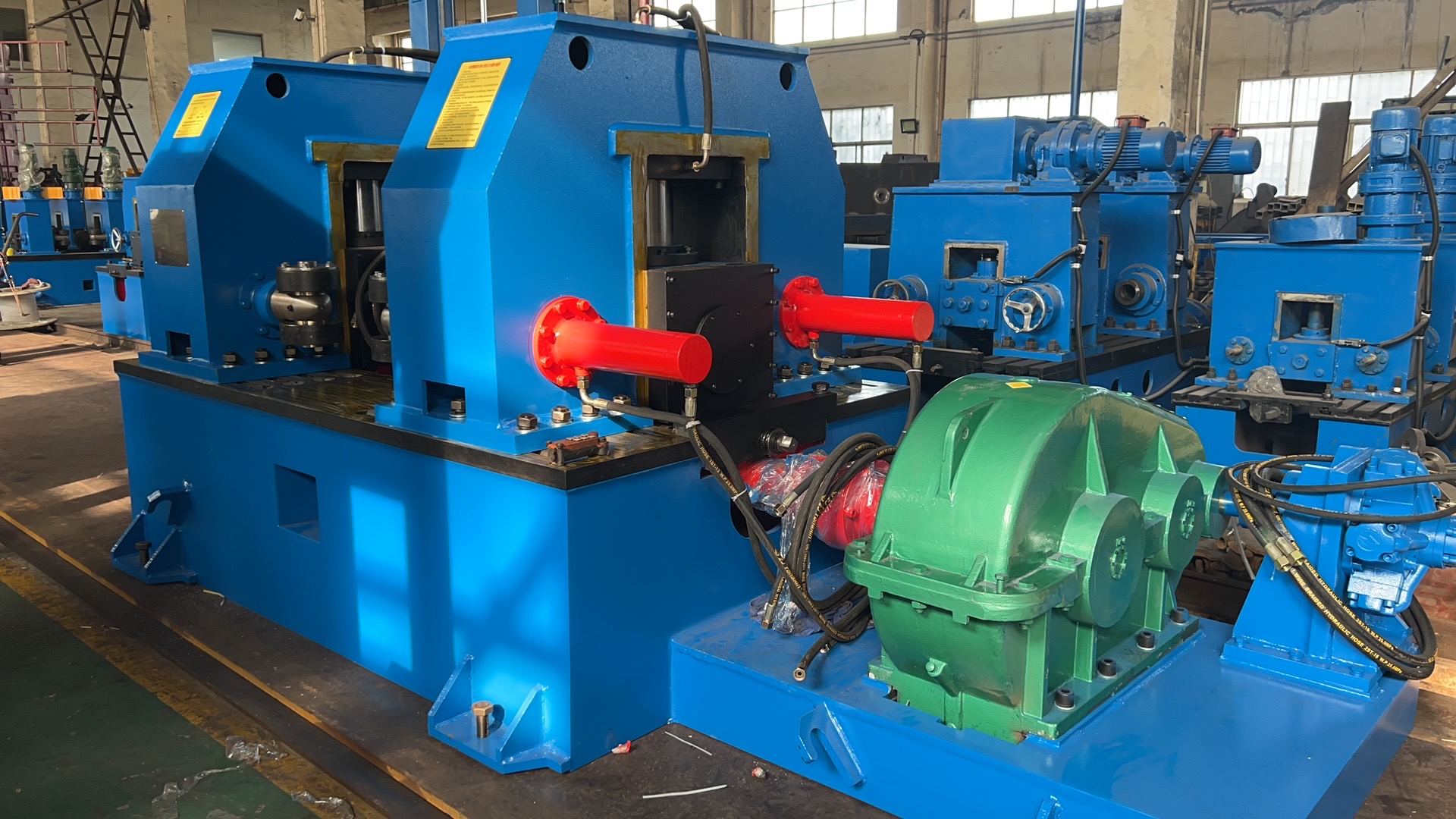

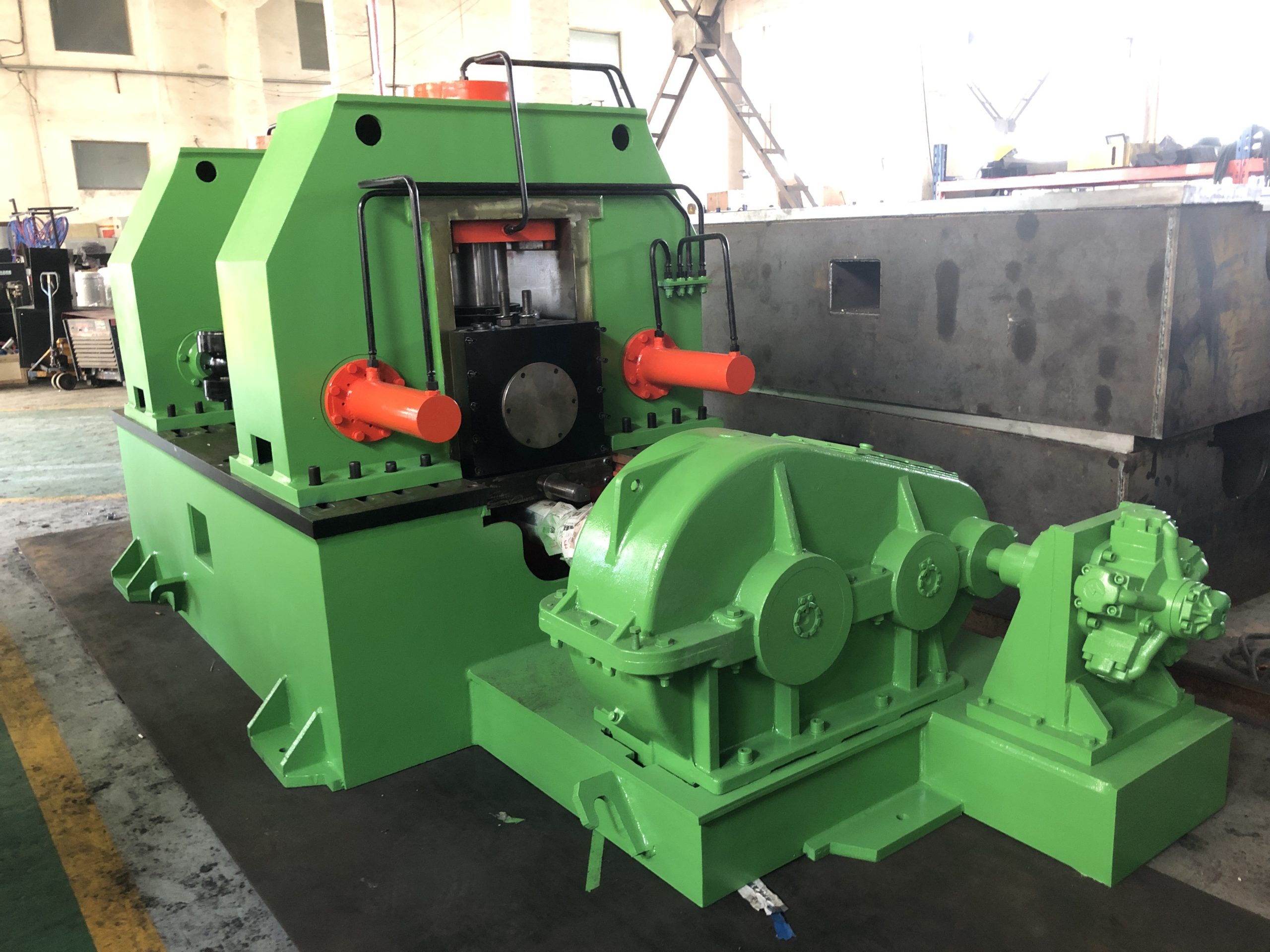

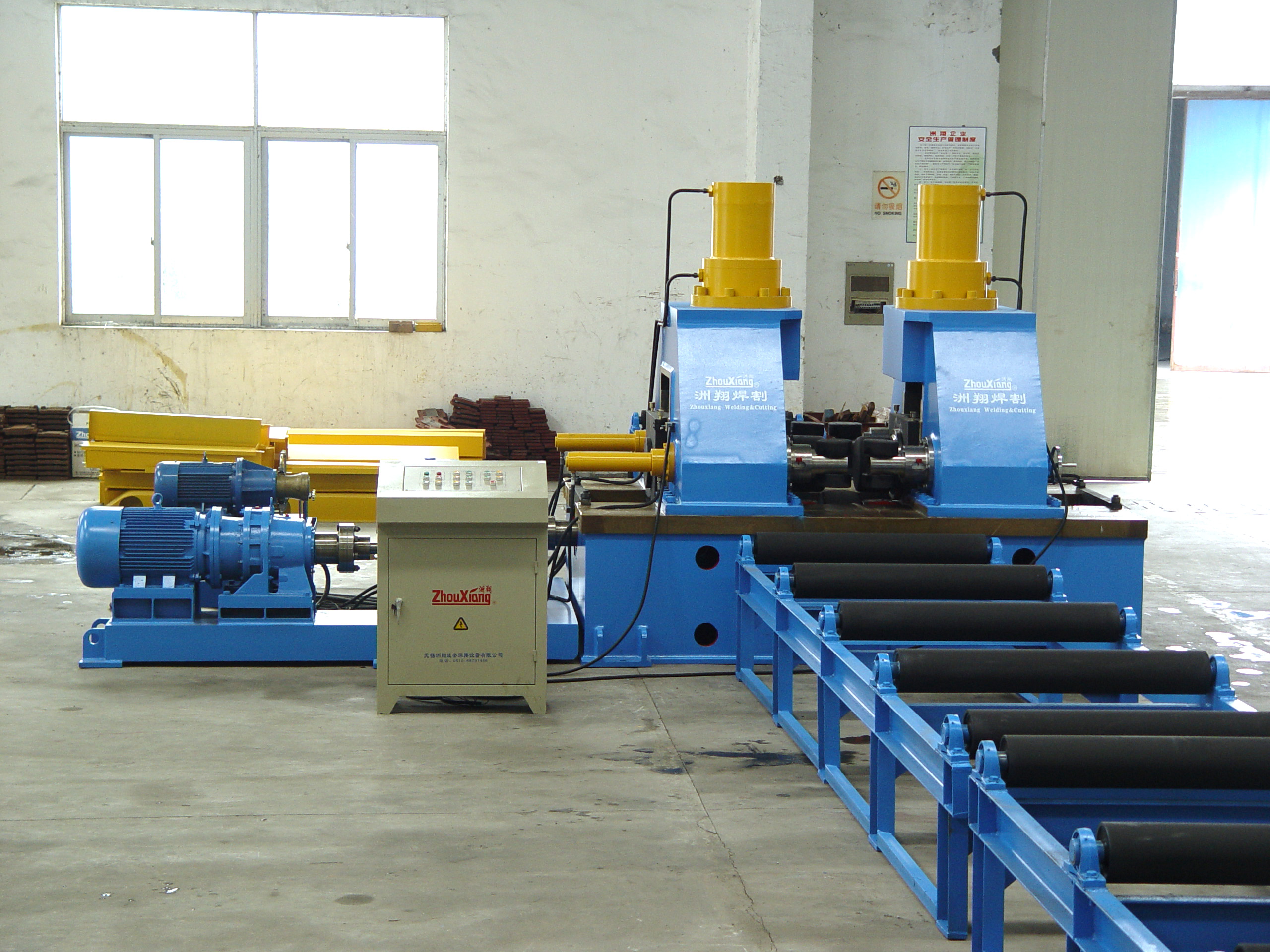

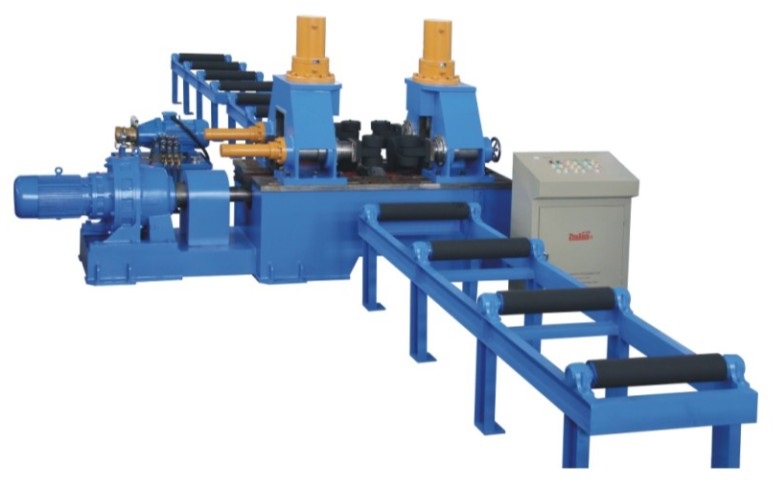

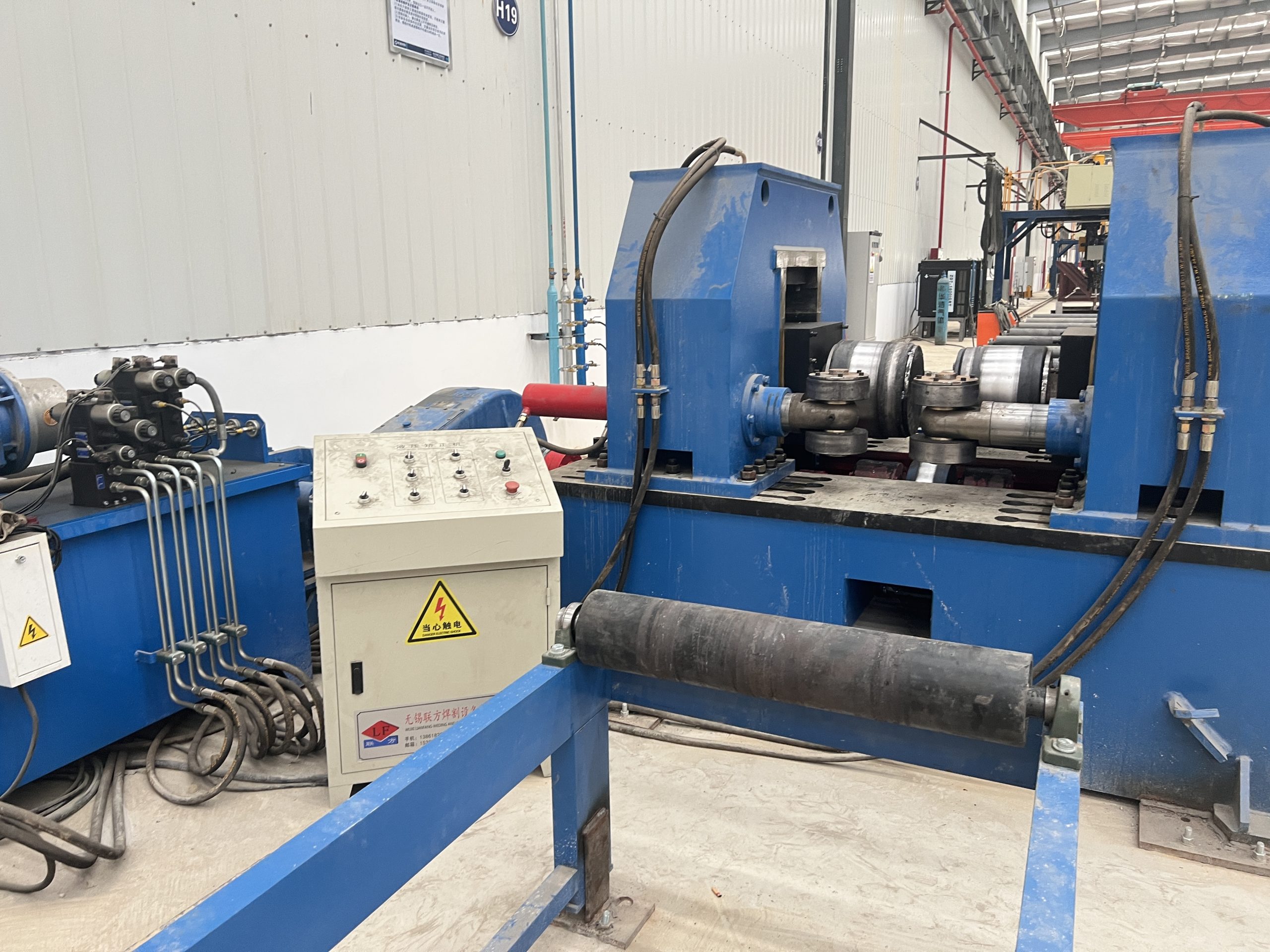

Станок состоит из редуктора, муфты, рамы, верхних и нижнего правильных роликов, устройства зажима  стенки  двутавра,  транспортировочных  роликов,  гидравлической  системы  и электрической системы управления.

Данный станок имеет следующие особенности:

1. Обе стороны полки  двутавра  могут  правиться  отдельно  для  достижения  наилучшего результата.
2. Ролики не поднимаются, тем самым обеспечивается экономия в затратах и простота в работе.
3.

2Технические параметры

Толщина полки: 6 – 40 мм

Высота стенки: ≥ 160 мм

Скорость правки: 9,8 м/мин

Мощность двигателя главного привода: 15 кВт

Мощность гидравлического двигателя: 5,5 кВт

Рабочее давление: 25 МПа

Ширина и толщина полок должна соответствовать следующим значениям:

3 Основные узлы станка

Станок: редуктор, двигатель, рама, станина и др.

Транспортировочные ролики: 3,5 м, 4 шт.

Гидравлическая система: насос, цилиндр, шланги высокого давления

Электрическая система: блок электроуправления, кабели и др.

4 Техническая документация

Руководство по эксплуатации (включая электрические и гидравлические схемы) Сертификат качества

Упаковочный лист

5 Материалы и оборудование, обеспечиваемые заказчиком

Фундамент (план предоставляется продавцом)
Фундаментные болты
